Page 1

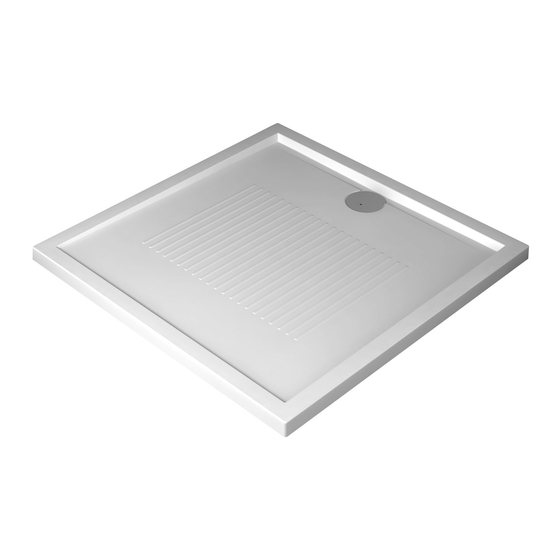

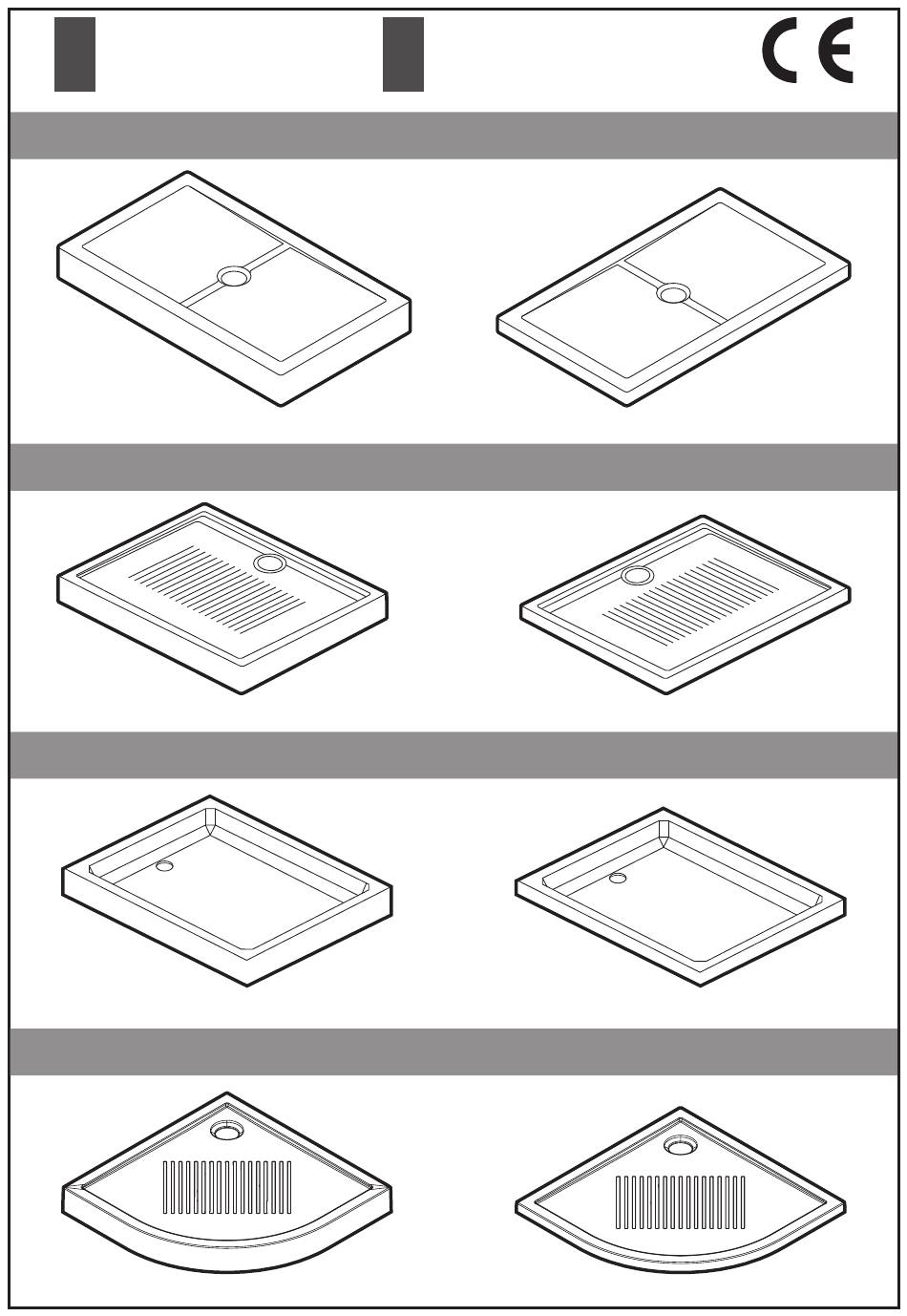

INSTRUCTIONS DE MONTAGE MONTAGEANLEITUNGEN إرشادات ال� ت كيب ASSEMBLING INSTRUCTIONS EN 14527-CL1 Olympic Plus h 125 mm h 45 mm New Olympic h 115 mm h 45 mm Olympic h 115 mm h 45 mm New Victory h 115 mm...
Page 2
EN14527Annex B: Quando bagnata, la superficie della maggioranza dei piatti doccia dà un aumento nel potenziale scivolamento. Ciò è in particolare vero quando si utilizzano sapone, shampoo, olio da bagno, ecc. è importante che i progettisti, gli installatori e gli utilizzatori ne siano consapevoli EN14527Annexe B: Une perte partielle d’adhérence en usage normal dans une salle de bains, est un phénomène naturel, propre même à...
Page 3
Caracteristiques techniques - NEW OLYMPIC h 115 mm Caracteristiques techniques - OLYMPIC h 115 mm Installation receveur de douche - OLYMPIC PLUS h 125 mm, NEW OLYMPIC h 115 mm OLYMPIC PLUS h 45 mm, NEW OLYMPIC h 45 mm, OLYMPIC h 45 mm...
Page 4
Características técnicas - NEW OLYMPIC h 115 mm Características técnicas - OLYMPIC h 115 mm Instalación del plato de ducha - OLYMPIC PLUS h 125 mm, NEW OLYMPIC h 115 mm OLYMPIC PLUS h 45 mm, NEW OLYMPIC h 45 mm, OLYMPIC h 45 mm Características técnicas - OLYMPIC PLUS h 45 mm...
Page 5
❍ 160x80 ❍ 120x100 ❍ 160x75 ❍ 120x90 ❍ 160x70 ❍ 120x80 ❍ 150x75 ❍ 120x70 ATTENZIONE: New Olympic h115 mm ATTENDERE PROFILI PRIMA DI INSTALLARE IL PIATTO ATTENTION: ❍ 100x100 ATTENDRE LES PROFILÉS ❍ 100x80 AVANT D’INSTALLER LE ❍ 100x70 RECEVEUR DE DOUCHE ❍...
Page 6
150 x 75 1492 742 1498 160 x 70 1592 692 1598 160 x 75 1592 742 1598 NOVELLINI S.p.A. 160 x 80 Via Mantova, 1023 - 46030 Romanore di 1592 792 1598 Borgo Virgilio, Mantova Italy 160 x 90...
Page 7
NEW OLYMPIC h115 mm Area consigliata per lo scarico a pavimento Zone conseillée pour le vidage des eaux au sol ø100 Recommended space for fl oor-mounted drain Espacio necesario para desagüe a suelo Empfohlener Bereich für den Abfl uß المساحة ال� ت ي ي ُ نصح بها من أجل عملية التفريغ عىل اال أ رضية...
Page 8
OLYMPIC h115 mm NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio, Mantova Italy EN 14527-CL1 Olympic 120x80 Olympic 100x100 - h 11,5 cm - h 11,5 cm ± 2 mm 1198 ± 4 mm Ø 60 Area consigliata per lo scarico a pavimento Zone conseillée pour le vidage des eaux au sol...
Page 9
Empfohlener Bereich für den Abfl uß المساحة ال� ت ي ي ُ نصح بها من أجل عملية التفريغ عىل اال أ رضية R130 R550 NEW VICTORY 80x80 90x70 100x100 NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio, Mantova Italy EN 14527-CL1...
Page 10
Installazione piatto · OLYMPIC PLUS Installation receveur de douche h 125 mm Tray installation Instalación del plato de ducha · NEW OLYMPIC Montage Brausetasse h 115 mm تركيب الطاقم ONLY OLYMPIC PLUS h 125 mm 3,5x19 non fornito non fourni...
Page 12
Optional Non acetico Option Non acétique Optional Acetic-acid free Opcional No acético Optional Profile Essigsäurefrei اختياري خال ي من حمض الخل...
Page 13
❍ 160x80 ❍ 120x100 ❍ 160x75 ❍ 120x90 ❍ 160x70 ❍ 120x80 ❍ 150x75 ❍ 120x70 ATTENZIONE: New Olympic h45 mm ATTENDERE PROFILI PRIMA DI INSTALLARE IL PIATTO ATTENTION: ❍ 100x100 ATTENDRE LES PROFILÉS ❍ 100x80 AVANT D’INSTALLER LE ❍ 100x70 RECEVEUR DE DOUCHE ❍...
Page 14
1494 694 150 x 75 1492 742 100 1494 744 160 x 70 1592 692 1594 694 NOVELLINI S.p.A. 160 x 75 1592 742 100 1594 744 Via Mantova, 1023 - 46030 Romanore di 160 x 80 1592 792 125 1594 794...
Page 15
NEW OLYMPIC h45 mm NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio, Mantova Italy EN 14527-CL1 Ø ≥ 40 mm Area minima da realizzare nel pavimento ø100 Zone d’allocation minimum à faire au sol Minimum space required in fl oor Espacio mínimo necesario para desagüe a suelo...
Page 16
OLYMPIC h45 mm NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio, Mantova Italy - h 4,5 cm - h 4,5 cm Olympic 120x80 Olympic 100x100 1198 EN 14527-CL1 Ø 60 ± 2 mm Ø 60 998x998 1198x798 Area minima da realizzare nel pavimento Zone d’allocation minimum à...
Page 17
NEW VICTORY h45 mm ø 90 NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio, Mantova Italy EN 14527-CL1 R550 NEW VICTORY 80x80 90x70 100x100 Area consigliata per lo scarico a pavimento Zone conseillée pour le vidage des eaux au sol Recommended space for fl oor-mounted drain Espacio necesario para desagüe a suelo...
Page 18
Installazione piatto · OLYMPIC PLUS Installation receveur de douche h 45 mm Tray installation Instalación del plato de ducha · NEW OLYMPIC Montage Brausetasse h 45 mm تركيب الطاقم non fornito non fourni masonry bit (not supplied) no incluida nicht im Lieferumfang...
Page 20
Utilizzare malta cementizia ad alta resistenza Utiliser mortier en ciment à haute résistance Please use high resistance cement mortar Utilizar mortero de cemento de alta resistencia Verwenden Sie hoch beständigen Zementmörtel استخدم مونه أسمنتية ذات مقاومة عالية...
Page 22
Non acetico Non acétique Acetic-acid free No acético Essigsäurefrei خال ي من حمض الخل Optional Option Optional Opcional Optional Profile اختياري...
Page 23
IT - GARANZIA Il costruttore garantisce i propri prodotti contro vizi di fabbricazione e di materiale solo se riscontrati da personale autorizzato dall’azienda per un periodo di 24 mesi dalla data di acquisto comprovata dalla ricevuta o dallo scontrino fiscale. La garanzia consiste nella riparazione e/o sostituzione delle parti che verranno ritenute difettose;...
Page 24
.يمنع منع ا ً بات ا ً استعمال أي نوع من أنواع المنظفات الكاشطة, أو أي كحوليات أو أي مواد بها كحوليات, أو مادة ال أ سيتون أو أي مذيبات أخرى MADE IN ITALY NOVELLINI S.p.A. Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio (Mn) Tel. +39 0376 6421 - Fax +39 0376 642250 - e-mail: novellini@novellini.it www.novellini.com 60202IST_07 (06 2015)
