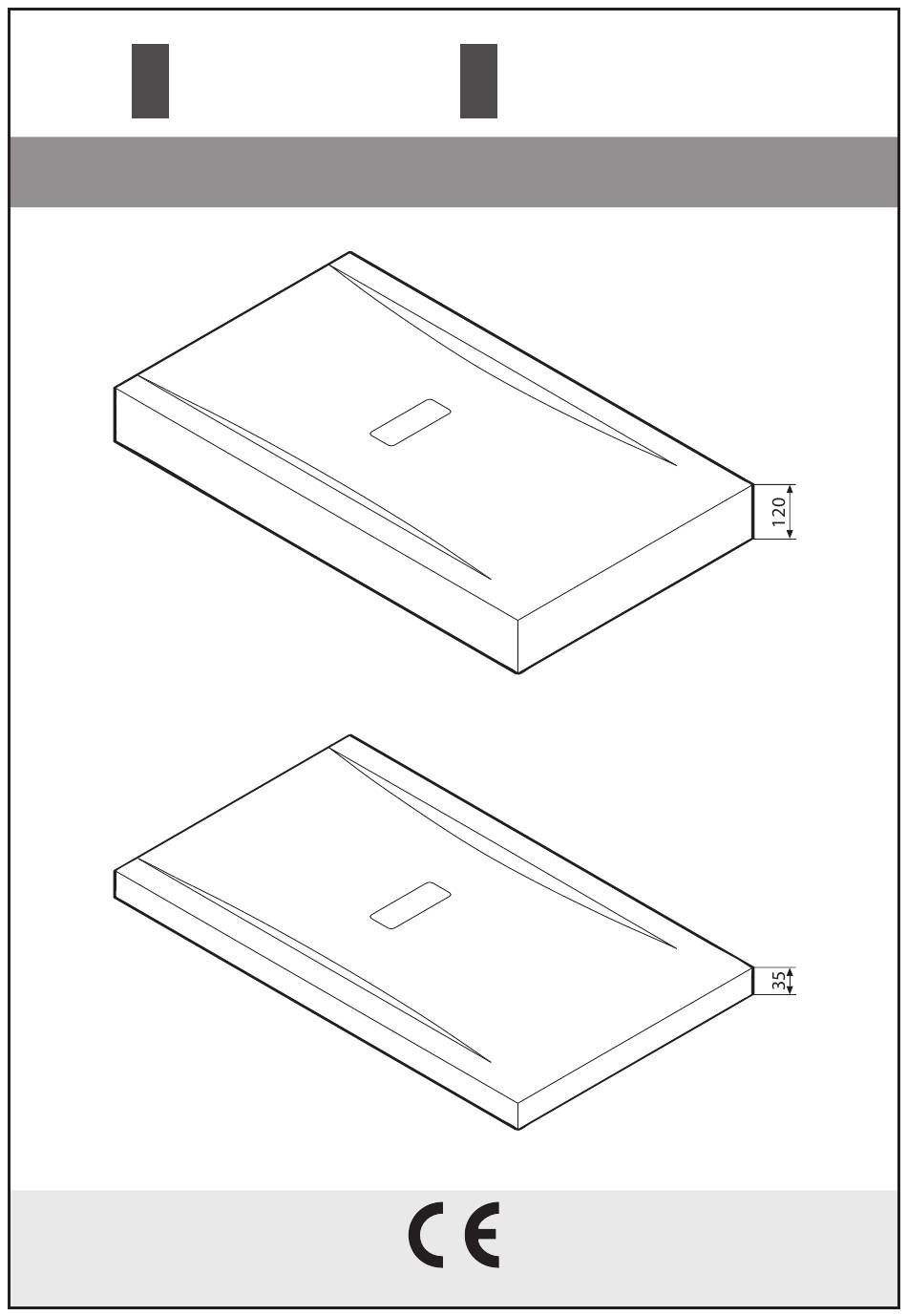

- Page 1 ISTRUZIONI DI MONTAGGIO INSTRUCCIONES DE MONTAJE INSTRUCTIONS DE MONTAGE MONTAGEANLEITUNGEN إرشادات ال� ت كيب ASSEMBLING INSTRUCTIONS CUSTOM h 120 mm h 35 mm EN 14527-CL1...
- Page 2 Novellini Spa Via Mantova, 1023 - 46030 Romanore di Borgo Virgilio Mantova Italy EN 14527-CL 1 EN14527Annex B : Quando bagnata, la superficie della maggioranza dei piatti doccia dà un aumento nel potenziale scivolamento. Ciò è in particolare vero quando si utilizzano sapone, shampoo, olio da bagno, ecc. è importante che i progettisti, gli installatori e gli utilizzatori ne...
- Page 3 IT - INDICE CUSTOM h 120 mm Caratteristiche tecniche Installazione piatto con pareti e pavimento finiti CUSTOM h 35 mm Caratteristiche tecniche 12-13 Installazione piatto con pareti e pavimento finiti Installazione piatto con pavimento finito e sottopiastrella Installazione piatto ad incasso con pareti e pavimento finiti...
- Page 4 DE - INHALTSVERZEICHNIS CUSTOM h 120 mm Technische eigenschaften Montage auf fertig gestellten Wänden und Böden CUSTOM h 35 mm Technische eigenschaften 12-13 Montage auf fertig gestellten Wänden und Böden Montage mit fertig gestellten Böden und Überfliesung Montage Einbaubrausetasse mit fertig gestellten Wänden und Böden Montage Einbaubrausetasse mit fertig gestellten Böden und Überfliesung...
- Page 5 CARATTERISTICHE TECNICHE CARACTERÍSTICAS TÉCNICAS CARACTERISTIQUES TECHNIQUES TECHNISCHE EIGENSCHAFTEN TECHNICAL SPECIFICATIONS المواصفات الفنية CUSTOM h 120 mm ❍ 120x80 ❍ 120x90 ❍ 140x70 ❍ 140x80 ❍ 140x90 ❍ 160x80 ❍ 160x90 ❍ 180x80 ❍ 180x90 EN 14527-CL1...
- Page 6 CUSTOM h120 mm Area consigliata per lo scarico a pavimento Custom ± 2 ± 4 Zone conseillée pour le vidage des eaux au sol Recommended space for floor-mounted drain h 120 mm Espacio necesario para desagüe a suelo Empfohlener Bereich für den Abfluß 100x80 994x792 1000x798...
- Page 7 Installazione piatto con pareti e pavimento finiti Installation receveur de douche après murs et carrelages posés CUSTOM Tray installation when walls and floor are tiled h 120 mm Instalación del plato con paredes y pavimento terminados Montage auf fertig gestellten Wänden und Böden يتم...
- Page 8 3,5x19 non fornito non fourni not supplied no incluida nicht im Lieferumfang غ� ي م ُ رفقة...
- Page 10 Optional Option Non acetico Optional Non acétique Opcional Acetic-acid free Optional Profile No acético اختياري Essigsäurefrei خال ي من حمض الخل...
- Page 11 CARATTERISTICHE TECNICHE CARACTERÍSTICAS TÉCNICAS CARACTERISTIQUES TECHNIQUES TECHNISCHE EIGENSCHAFTEN TECHNICAL SPECIFICATIONS المواصفات الفنية CUSTOM h 35 mm ❍ 120x80 ❍ 120x90 ❍ 140x70 ❍ 140x80 ❍ 140x90 ❍ 160x80 ❍ 160x90 ❍ 180x80 ❍ 180x90 Disco flessibile da taglio (lama stretta) per ferro Disque flexible à...
- Page 12 CUSTOM h 35 mm Area minima da realizzare nel pavimento Custom ± 2 ± 3 Zone d’allocation minimum à faire au sol Minimum space required in floor h 35 mm Espacio mínimo necesario para desagüe a suelo Mindesteinbaufläche im Boden 100x80 994x792 996x794...
- Page 13 CUSTOM h 35 mm A±2 A±2 A±2 A±2 D±3 D±3 B±2 B±2 E±3 E±3...
- Page 14 Installazione piatto con pareti e pavimento finiti Installation receveur de douche après murs et carrelages posés CUSTOM Tray installation when walls and floor are tiled h 35 mm Instalación del plato con paredes y pavimento terminados Montage auf fertig gestellten Wänden und Böden يتم...
- Page 15 non fornito non fourni not supplied no incluida nicht im Lieferumfang غ� ي م ُ رفقة...
- Page 17 Utilizzare malta cementizia ad alta resistenza Utiliser mortier en ciment à haute résistance Please use high resistance cement mortar Utilizar mortero de cemento de alta resistencia Verwenden Sie hoch beständigen Zementmörtel استخدم مونه أسمنتية ذات مقاومة عالية...
- Page 19 KG KG Optional Option Non acetico Optional Non acétique Opcional Acetic-acid free Optional Profile No acético اختياري Essigsäurefrei خال ي من حمض الخل...
- Page 20 Installazione piatto con pavimento finito e sottopiastrella Installation receveur de douche après carrelage posé et sous-carrelage CUSTOM Tray installation with tiled floor and undertile h 35 mm Instalación del plato con el pavimento terminado Montage mit fertig gestellten Böden und Überfliesung يتم...
- Page 21 non fornito non fourni not supplied no incluida nicht im Lieferumfang غ� ي م ُ رفقة...
- Page 23 Utilizzare malta cementizia ad alta resistenza Utiliser mortier en ciment à haute résistance Please use high resistance cement mortar Utilizar mortero de cemento de alta resistencia Verwenden Sie hoch beständigen Zementmörtel استخدم مونه أسمنتية ذات مقاومة عالية...
- Page 25 Posa delle piastrelle del muro Pose des carreaux du mur Wall tiling Colocación de las baldosas de pared Verfliesung der Wände وضع بالطات الحائط KG KG...
- Page 26 Non acetico Non acétique Acetic-acid free No acético Essigsäurefrei خال ي من حمض الخل...
- Page 27 Installazione piatto ad incasso con pareti e pavimento finiti Installation receveur de douche à encastrer après murs et carrelages posés CUSTOM Built-in tray installation when walls and floor are tiled Instalación del plato empotrado con paredes y pavimento terminados h 35 mm Montage Einbaubrausetasse mit fertig gestellten Wänden und Böden يتم...
- Page 30 non fornito non fourni not supplied no incluida nicht im Lieferumfang غ� ي م ُ رفقة...
- Page 34 Utilizzare malta cementizia ad alta resistenza Utiliser mortier en ciment à haute résistance Please use high resistance cement mortar Utilizar mortero de cemento de alta resistencia Verwenden Sie hoch beständigen Zementmörtel استخدم مونه أسمنتية ذات مقاومة عالية...
- Page 36 Optional Option Optional Opcional Optional Profile اختياري Non acetico Non acétique Acetic-acid free No acético Essigsäurefrei خال ي من حمض الخل KG KG...
- Page 37 Installazione piatto ad incasso con pavimento finito e sottopiastrella Installation receveur de douche à encastrer après carrelage posé et sous-carrelage CUSTOM Built-in tray installation with tiled floor and undertile h 35 mm Instalación del plato empotrado con el pavimento terminado Montage Einbaubrausetasse mit fertig gestellten Böden und Überfliesung يتم...
- Page 40 non fornito non fourni not supplied no incluida nicht im Lieferumfang غ� ي م ُ رفقة...
- Page 44 Utilizzare malta cementizia ad alta resistenza Utiliser mortier en ciment à haute résistance Please use high resistance cement mortar Utilizar mortero de cemento de alta resistencia Verwenden Sie hoch beständigen Zementmörtel استخدم مونه أسمنتية ذات مقاومة عالية...
- Page 46 Posa delle piastrelle del muro Pose des carreaux du mur Wall tiling Colocación de las baldosas de pared Verfliesung der Wände وضع بالطات الحائط KG KG Non acetico Non acétique Acetic-acid free No acético Essigsäurefrei خال ي من حمض الخل...
- Page 48 IT - GARANZIA Tutti i prodotti acquistati dal consumatore, come definito dall’art. 3 del Codice del Consumo (Decreto Legislativo n. 206 del 6 settembre 2005 e ss.mm.), sono coperti dalla garanzia legale del venditore ai sensi degli artt. 128 e ss. del Codice del Consumo.
-
