Summary of Contents for S&P CADB/T-N TERMO-REG Series

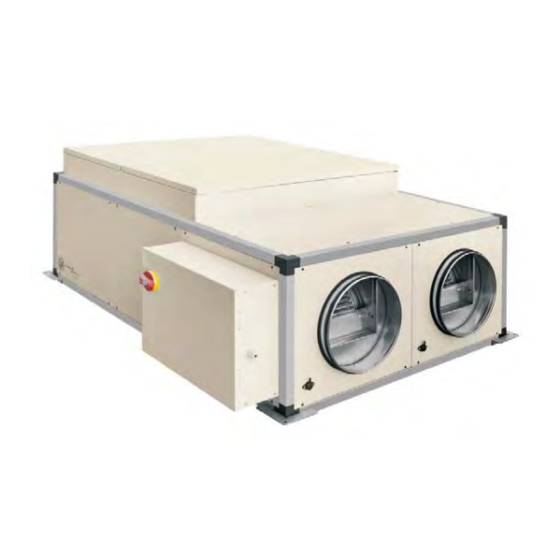

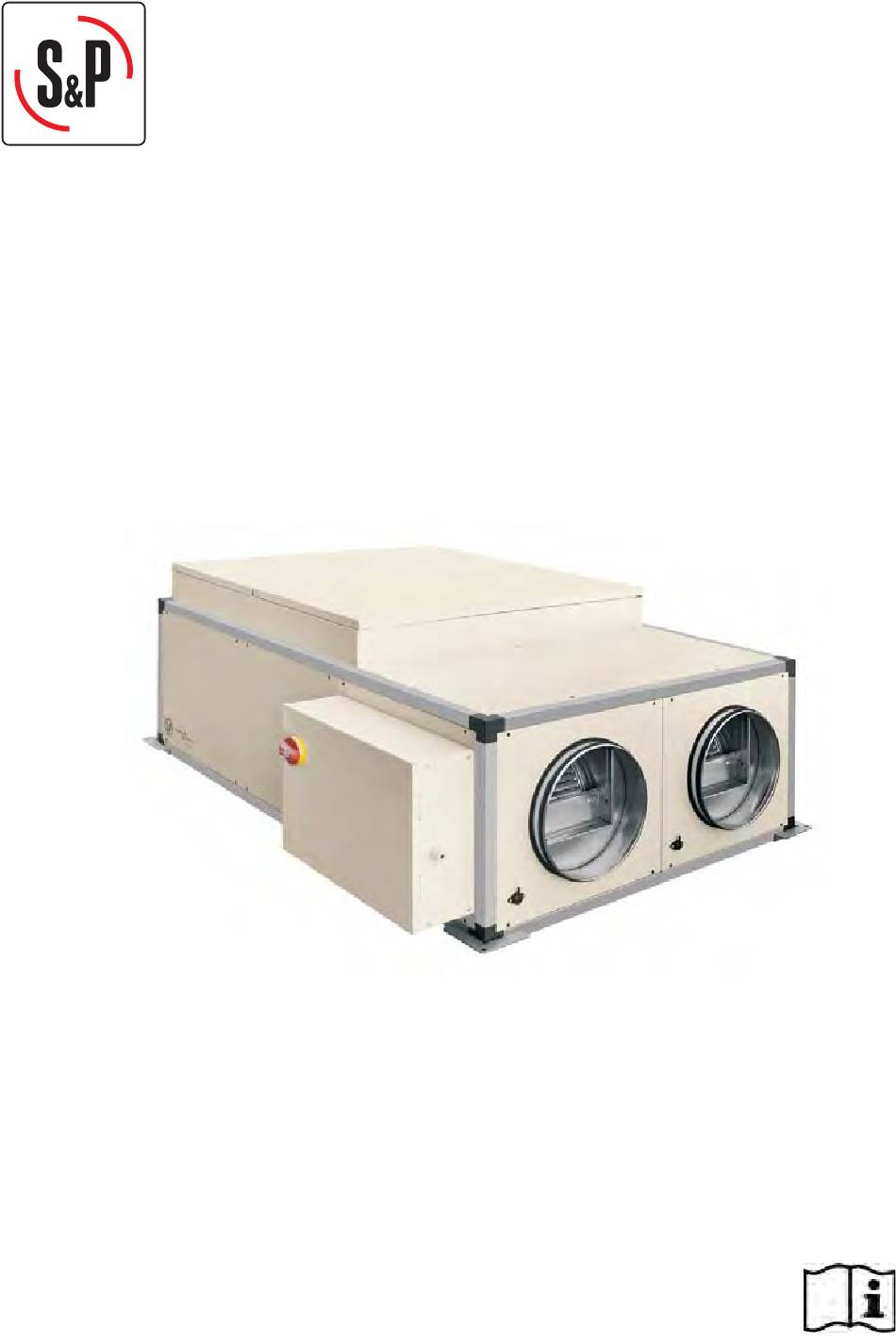

- Page 1 CADB/T-N TERMO-REG Recuperadores de calor Heat recovery units Recuperateurs de chaleur Manual de instalación. Instrucciones de uso Installation manual. Instructions for use Instructions de montage et d’utilisation...
-
Page 3: Table Of Contents
ESPAÑOL ÍNDICE 1. GENERALIDADES ............................4 2. NORMAS DE SEGURIDAD Y MARCADO “CE” ....................4 3. NORMAS GENERALES ...........................4 4. ETIQUETADO DE LA UNIDAD .........................4 5. MANIPULACIÓN .............................5 6. SIMBOLOGÍA INSTRUCCIONES ........................5 7. INSTALACIÓN ..............................5 7.1. Generalidades ............................5 7.1.1. Instalación en intemperie ......................7 7.2. -
Page 4: Generalidades
1. GENERALIDADES Le agradecemos la confi anza que ha depositado en nosotros mediante la compra de este aparato. Usted ha adquirido un producto de calidad que ha sido totalmente fabricado según las reglas técnicas de seguridad reconocidas y conformes a las normas de la CE. Lea atentamente el contenido del presente libro de instrucciones, pues contiene indicaciones impor- tantes para su seguridad durante la instalación, el uso y el mantenimiento de este producto. -
Page 5: Manipulación
Señal de peligro Señal de prohibición 5. MANIPULACIÓN Antes de proceder a la instalación, asegúrese de que el medio utilizado para desplazar y/o izar el aparato, tenga la capacidad sufi ciente. 6. SIMBOLOGÍA INSTRUCCIONES BATERÍA VENTILADOR AIRE EXTRAÍDO FILTRO DE AGUA CENTRÍFUGO AISLAMIENTO BATERÍA... - Page 6 Modelos Horizontales de los tamaños 45, 55 y 80 Los modelos horizontales del tamaño 45, 55 y 80 llevan pies de apoyo y soportes centrales. Se deberán instalar en una superfi cie plana y no se pueden colgar. Con el fi n de repartir el peso del conjunto y reducir la fl...
-
Page 7: Instalación En Intemperie
La fi jación del tubo de evacuación de condensados, debe realizarse siguiendo las indicaciones de su correspondiente apartado. 7.1.1. Instalación en intemperie La gama CADB-N TERMO-REG está diseñada para ir montada en interior. En caso de montaje en exterior, será necesario ubicar el equipo bajo cubierta que ofrezca protección sufi ciente para evitar la caída directa de lluvia sobre el equipo. - Page 8 b) Versiones verticales Zona sombreada (gris) = Cota libre para mantenimiento Modelo Ø CADB-N (mm) (mm) (mm) (mm) DI/DC sin BP con BP 1150 1050 1500 1150 1150 1600 1250 1300 1750 1400 1500 1950 1600 Modelo Ø CADB/T-N (mm) (mm) (mm) (mm)
-
Page 9: Montaje Filtros
7.3. MONTAJE FILTROS El recuperador se suministra con los fi ltros ya montados. En el sentido de aportación de aire exterior, es posible instalar dos fi ltros en un mismo porta-fi ltros, realizando la combinación deseada: G4+F7, F7+F9, M5+F7, etc. Para realizar el montaje de un fi... -
Page 10: Características De La Gama
7.4. CARACTERISTICAS DE LA GAMA Modelo Caudal Versiones D máximo Alimentación Int. Max. Absorbida eléctrica (A)* CADB-N 05 TERMO-REG 230V/1F/50Hz CADB-N 08 TERMO-REG 230V/1F/50Hz CADB-N 12 TERMOREG 1.420 230V/1F/50Hz CADB-N 18 TERMO-REG 2.000 230V/1F/50Hz CADB-N 23 TERMO-REG 2.400 230V/1F/50Hz CADB-N 30 TERMO-REG 3.350 230V/1F/50Hz CADB-N 45 TERMO-REG... -
Page 11: Conexiones
7.5. CONEXIONES 7.5.1. Conexión canalizaciones 7.5.1.1. Conexión canalización de aire Los ventiladores están siempre en expulsión respecto a la máquina. Antes de realizar el cone- xionado de las conducciones de aire, verifi car las etiquetas identifi cativas existentes en cada una de la bocas del recuperador. -
Page 12: Evacuación De Condensados
- Llaves de corte de paso total en cada una de las conexiones hidráulicas, de forma que sea posible aislar el equipo en caso de necesidad (limpieza de fi ltros, reparaciones, sustitucio- nes, etc.) sin obligar al vaciado de todo el circuito. - Manguitos anti-vibratorios en la entrada y la salida del equipo, de tal forma que no se trans- mitan vibraciones que provoquen la rotura de las baterías de intercambio por exceso de tensiones en los circuitos. -
Page 13: Configuraciones
Cable con terminales RJ-11 (6 pins) RJ-11 Master Consola externa 7.6. CONFIGURACIONES Confi guraciones estándar CADB/T-N D/DI/DC TERMO-REG A partir de estas configuraciones hay múltiples variables que pueden ser realizadas por parte del profesional instalador de una forma rápida y sencilla. - Page 14 AIRE EXTRAIDO REGISTRO MANTENIMIENTO AIRE NUEVO POSICIÓN ARMARIO CONTROL Horizontal SIN BY-PASS CON BY-PASS Modelos de 05 a 80 Modelos de 05 a 80 D-CH DI/DC-EH DI/DC-EH-BP DI/DC-GH DI/DC-GH-BP Vertical SIN BY-PASS CON BY-PASS Modelos de 05 a 23 Modelos de 30 a 80 Modelos de 05 a 23 Modelos de 30 a 80 DI/DC-DV...
-
Page 15: Funciones Control
8. FUNCIONES CONTROL Función Comentarios Regulación de la temperatura Solo versiones con baterías de postcalentamiento incorporado (-DI / -DC) Selección manual de la velocidad: velocidades prefi jadas (Lenta / Media / Alta) Gestión automática de la velocidad de los ventiladores Es necesario el accesorio sonda mediante sondas de CO . - Page 16 Versión DI con by-pass Versión DC con by-pass...
-
Page 17: Funcionamiento Del Mando De Control Remoto
10. FUNCIONAMIENTO DEL MANDO DE CONTROL REMOTO Versiones con by-pass By-pass manual Mantenimiento Velocidad LED By-pass autom ática autom ático Activar By-pass Velocidad de los ventiladores ON/OFF Temperatura Versiones sin by-pass LED Marcha Mantenimiento Velocidad automática Velocidad de los ventiladores ON/OFF Temperatura... -
Page 18: Acceso En Modo Usuario
10.1. ACCESO EN MODO USUARIO Accediendo en este modo, tendrá acceso a las siguientes funciones: 1. Puesta en marcha 2. Regulación del caudal de aire (velocidad de los ventiladores) 3. Regulación de la temperatura (versiones –DI y –DC) 4. Accionamiento del by-pass 10.1.1. -
Page 19: Regulación De La Temperatura (Versiones -Di Y -Dc)
10.1.3. Regulación de la temperatura (versiones –DI y –DC) En los modelos con batería de post-calentamiento (DI y DC), la unidad Termo-Reg realiza el control de la temperatura. Para ello, en función de los requerimientos, se gestiona la apertura o cierre del by-pass y la utilización o no de la batería de post-calentamiento. En primer lugar se prioriza alcanzar la temperatura consigna únicamente mediante la apertu- ra o cierre del by-pass. -
Page 20: Modo Instalador
10.2. MODO INSTALADOR Para modifi car los parámetros avanzados es necesario acceder al menú instalador. Es posible modi- fi car los siguientes parámetros: Ajuste de fábrica Ajustes posibles Impulsión Temperatura de referencia Impulsión Habitación Extracción 17/20/23°C Rango de temperatura 20/23/26°C 20/23/26°C 23/26/29°C 3000 h... - Page 21 Parámetro del menú Número de parpadeos Indicador del nivel de confi guración de temperatura led de estado Temperatura de referencia Rango de temperatura Periodo de servicio Función no utilizada Sensor de calidad del aire Transcurrido un minuto sin haberse realizado pulsación de alguna tecla, el control saldrá del modo Instalador, guardando los parámetros que hubieran sido modifi...
-
Page 22: Modifi Cación De Los Parámetros De Fábrica
10.2.1.2. Modifi cación de los parámetros de fábrica Una vez que nos encontramos en el parámetro que deseamos modifi car, mediante el pulsador de selección del nivel de velocidad de los ventiladores es posible modifi car el valor del paráme- tro, representándose en el indicador de velocidad de la temperatura. -
Page 23: Temperatura De Referencia (Versiones Di / Dc)
10.2.1.3. Temperatura de referencia (Versiones DI / DC) La temperatura tomada como referencia en el control es seleccionable: impulsión, extracción y habitación. Por defecto Temperatura de impulsión. • Temperatura de impulsión: El control intenta mantener la temperatura programada en el aire de aportación al local (conducto de aportación de aire nuevo). -
Page 24: Sonda De Co
Valor por defecto: 10.2.1.5. Sonda de CO La velocidad de los ventiladores puede ser gestionada de manera automática mediante la co- nexión de una sonda externa de CO . El sistema incrementará o reducirá la velocidad de los mismos en función del nivel de CO medido. -
Page 25: Puesta A Cero Del Contador De Periodo De Mantenimiento
En los leds que indican la velocidad de los ventiladores se muestra, parpadeando, el valor actual del punto de consigna seleccionado. Para modifi carlo pulsar el botón VENTILADOR. Es posible seleccionar 3 puntos de consigna: Valor por defecto: Para salir del menú de confi guración pulsar el botón de ON /OFF de la consola. 10.2.1.7. -
Page 26: Función Boost
11. FUNCIÓN BOOST Mediante la apertura / cierre de un contacto remoto es posible desactivar / activar la función boost. En este modo de funcionamiento, los ventiladores se pondrán a máxima velocidad durante un tiempo mínimo de 30 minutos. Para activar la función Boost es necesario mantener pulsado al menos 3 se- gundos el contacto externo. - Page 27 El interruptor-seccionador del cuadro eléctrico lleva incorporado un mecanismo de seguridad que no permite la apertura del mismo en la posición ON, evitando así posibles daños a personas físicas ajenas al mantenimiento de la instalación. Para proceder a la apertura del cuadro con el equipo en marcha y así visualizar en la placa de control el error producido (apartado 4 Alarmas), el interruptor-seccionador consta de un pulsador en el la- teral de su mando que presionándolo permite la apertura del cuadro eléctrico en la posición ON del interruptor.
-
Page 28: Inspección, Mantenimiento Y Limpieza
14. INSPECCIÓN, MANTENIMIENTO Y LIMPIEZA 14.1. FILTROS El control Termo-Reg incorpora una función de control del estado de ensuciamiento de los fi ltros. Cuando sea necesaria la sustitución de los fi ltros aparecerá un mensaje de alarma en el display del equipo. -
Page 29: Tubo De Desagüe De Condensados
No manipular el intercambiador por la zona aleteada. 14.3. TUBO DE DESAGÜE DE CONDENSADOS Inspeccione periódicamente el tubo de desagüe de condensados, para evitar que quede atascado y, en ese caso, retire los restos que lo atasquen. 15. ANOMALÍAS DE FUNCIONAMIENTO 15.1. - Page 30 Anomalía Causa Solución Agua en el interior del Desagüe obstruido o mal Verifi car si existe algún cuerpo/objeto que equipo. dimensionado. obstruya el paso del agua, y retírelo. Verifi car que existe y que éste está dimensionado según las instrucciones de éste manual. Solo versiones DC.
-
Page 31: Anomalias Controlador
15.2. ANOMALIAS CONTROLADOR En la siguiente tabla se muestra el modo de proceder para detectar y resolver las posibles incidencias: Error que aparece Posibles causas Modo de proceder en el control Sensor de temperatura Sensor desconectado. Comprobar que el sensor está correctamente aire exterior (ODA) Sensor estropeado. - Page 32 ENGLISH INDEX 1. INTRODUCTION............................33 2. SAFETY REGULATIONS AND “CE” MARKING....................33 3. GENERAL INSTRUCTIONS ........................... 33 4. UNIT LABELLING ............................33 5. HANDLING ..............................34 6. INSTRUCTION SYMBOLS ..........................34 7. INSTALLATION ............................. 34 7.1. Introduction ............................34 7.1.1. Outdoor installation ........................36 7.2.
- Page 33 1. INTRODUCTION Thank you for purchasing this appliance. It has been manufactured in full compliance with applicable safety regulations and EU standards. Please read this instruction book carefully, as it contains important information for your safety during the installation, use and maintenance of this product. Keep it at hand for future reference.
- Page 34 Danger signs Prohibition signs 5. HANDLING Before installing, make sure that the device to be used for moving and/or raising the product has suffi cient capacity. 6. INSTRUCTION SYMBOLS WATER CENTRIFUGAL EXHAUST AIR FILTER COIL DOUBLE THICKNESS ELECTRIC FRESH AIR DRAIN ISOLATION HEATER...
- Page 35 Horizontally confi gured models of 45, 55 and 80 Horizontal models size 45, 55 and 80 have feet and central supports and shall be installed on a fl at surface and cannot be hung. In order to distribute the weight of the assembly and reduce fl exing of the structure, the units are mounted over one or two supports (depending on model) located in the central part of the unit.
- Page 36 The tube for evacuating condensate will be secured according to the instructions in the corresponding section. 7.1.1. Outdoor installation The CADB-N Termo-Reg range is designed to be mounted indoors. When is installed outdoors, it is necessary to place the equipment under cover offering suffi cient protection to prevent rain from falling directly to the equipment.
- Page 37 b) Vertical Versions Coloured zone (grey) = min.space for maintenance Model Ø CADB-N (mm) (mm) (mm) (mm) DI/DC without with 1150 1050 1500 1150 1150 1600 1250 1300 1750 1400 1500 1950 1600 Model Ø CADB/T-N (mm) (mm) (mm) (mm) DI/DC without with...
- Page 38 7.3. FILTER INSTALLATION The heat recovery is supplied with mounted fi lters. On the extract air side, it is possible to install two fi lters in one fi lter holder, to create the desired combination: G4+F7, F7+F9, M5+F7, etc... To mount an additional fi lter, follow this procedure: Installation two fi...
- Page 39 7.4. RANGE SPECIFICATIONS Model Maximum D versions airfl ow Power supply Max. Absorbed current (A)* CADB-N 05 TERMO-REG 230V/1F/50Hz CADB-N 08 TERMO-REG 230V/1F/50Hz CADB-N 12 TERMOREG 1.420 230V/1F/50Hz CADB-N 18 TERMO-REG 2.000 230V/1F/50Hz CADB-N 23 TERMO-REG 2.400 230V/1F/50Hz CADB-N 30 TERMO-REG 3.350 230V/1F/50Hz CADB-N 45 TERMO-REG...
- Page 40 7.5. CONNECTIONS 7.5.1. Piping and duct connections 7.5.1.1. Connection with air duct The fans are always blowing out with regard to the machine. Before making the connection of air lines, verify existing identifi cation labels in each mouth of the heat recovery units. 7.5.1.2.
- Page 41 - Auto-fi lter valve to keep water in the hydraulic system at all times. - Pressure to detect the lack of water pressure. - Shut-off valves must be installed at each connection on the water line to allow the unit to be isolated if necessary (to clean fi...
- Page 42 Cable with RJ-11 (6 pins) terminals RJ-11 Master External remote control 7.6. CONFIGURATIONS CADB/T-N D/DI/DC TERMO-REG standard confi guration From these confi gurations there are multiple variables that can be performed by the professional installer quickly and easily.
- Page 43 EXTRACT AIR MAINTENANCE REGISTRATION NEW AIR CONTROL BOX POSITION Horizontal WITHOUT BY-PASS WITH BY-PASS Models from 05 to 80 Models from 05 to 80 D-CH DI/DC-EH DI/DC-EH-BP DI/DC-GH DI/DC-GH-BP Vertical WITHOUT BY-PASS WITH BY-PASS Models from 05 to 30 Models from 30 to 80 Models from 05 to 23 Models from 30 to 80 DI/DC-DV...
- Page 44 8. CONTROL FUNCTIONS FUNCTION COMMENTS Temperature regulation Only versions with postheating batteries incorporated (-DI/-DC) Manual selection of speed: preset speed (slow/medium/high) Automatic management of the fan speed by CO Requires the sensor accessory HR sensors. VAV operation SCO2-A TERMO REG or SCO2-G TERMO-REG Boost: Fans at full speed by external contact Timed for 30 minutes.
- Page 45 DI Version with By-pass DC Version with By-pass...
- Page 46 10. REMOTE CONTROL OPERATION Version with By-pass LED Manual By-pass LED Maintenance Automatic LED Automatic speed By-pass Active By-pass Fans speed ON/OFF Temperature Version without By-pass LED commissioning LED Maintenance Automatic speed Fans speed ON/OFF Temperature...
- Page 47 10.1. USER ACCESS MODE Accessing in this mode, you have access to the following functions: 1. Commissioning 2. Regulation of Airfl ow (Fan speed) 3. Regulation of Temperature (Versions-DI and DC) 4. Actuating the By-pass 10.1.1. Commissioning Before commissioning, it should perform the following checks: •...
- Page 48 10.1.3. Temperature control (DI and DC versions) In models with post-heating (DI and DC), the Termo-Reg unit performs temperature control. For this purpose, depending on requirements, the opening or closing of the By-pass and the use or not of the post-heating battery is managed. First priority is given to reach the temperature set by opening or closure of the By-pass.
- Page 49 10.2. INSTALLER MODE To modify advanced parameters requires access to the installer menu. It is possible modify the fo- llowing parameters: Factory setting Possible settings Supply Reference temperature Supply Room Extraction 17/20/23°C Temperature range 20/23/26°C 20/23/26°C 23/26/29°C 3000 h Maintenance period 6000 h 6000 h 9000 h...
- Page 50 Parameter Number of fl ashes Led status Indicator of of confi guration menu temperature Reference temperature Temperature range Service period Function not used Quality air sensor REFERENCE TEMPERATURE TEMPERATURE RANGE MAINTENANCE PERIOD QUALITY SENSOR OF CO NON USED After one minute without pressing any key, the control will exit the installer mode, fi xing the parameters that have been modifi...
- Page 51 10.2.1.2. Changing the factory settings Once we fi nd the parameter that we want to modify, using the selection button level fan speed, you can change the parameter value, represented in the speed temperature indicator. Parameter confi guration Number of status LED blinks Temperature menu level indicator...
- Page 52 10.2.1.3. Reference temperature (DI/DC models) The temperature taken as reference control is selectable: supply, extraction and room. The de- fault is the supply temperature. • Supply temperature: The control tries to maintain the set temperature in the air of the local contribution (delivery duct of new air).
- Page 53 3000 H 9000 H 6000 H Factory settings: 10.2.1.6. CO Sensor The fan speed can be managed automatically with connection of external sensor of CO . The system will increase the speed or reduce the speed in function of the level of CO measured.
- Page 54 Factory seetings: To exit the setup menu press the button ON / OFF on the console. 10.2.1.8. Reset the maintenance counter Period It is possible to reset the hour counter to receive the alarm for periodic maintenance From the time the reset is performed, the counter will start counting the hours that have been set in the parameter (installer menu) until a new alarm is generated by periodic maintenance.
- Page 55 11. BOOST FUNCTION By opening/closing the remote contact it is possible to disable / enable the Boost function. In this ope- rating mode, the fans should be at maximum speed for a minimum time of 30 minutes. To activate the Boost function it is necessary to activate the external contacts for al least 3 seconds.
- Page 56 control board (paragraph 4 alarms), the switch-disconnector has a button on the side of their remote control that allows opening the electrical panel in the ON position. Once the error occurred, close the electrical panel. 1) Turn the unit off (switch-disconnector OFF). 2) Solve the issue.
- Page 57 14. INSPECTION, MAINTENANCE AND CLEANING 14.1. FILTERS The Termo-Reg control incorporates a function of supervision of the fi lters clogging. When the fi lter replacement is required, the display shows an alarm message. The registers ubication for fi lters maintenance depends on the model and version. The exact ubication of the fi...
- Page 58 Not manipulate the heat exchanger for the fi nned area. 14.3. DRAINPIPE FOR CONDENSATE Regularly inspect the drainpipe for condensate to make sure it is not blocked, if this is the case, re- move the obstruction. 15. OPERATION ANOMALIES 15.1. GENERAL ANOMALIES Anomaly Cause Solution...
- Page 59 Anomaly Cause Solution There is water inside Drain clogged or wrongly Check if exists a body/object obstructing the pas- the unit. dimentioned. sage of water and remove it. Verify that the drain trap exists and is correctly sized according to the instructins of this manual.
- Page 60 15.2. CONTROLLER ANOMALIES The following table shows the mode to proceed to detect and resolve any incidents shown: Error on the control Possible causes how to proceed Temperature sensor Disconnected sensor Check that the sensor is correctly wired. outside air (ODA) faulty sensor.
- Page 61 FRANÇAIS SOMMAIRE 1. GÉNÉRALITÉS .............................. 62 2. NORMES DE SECURITES ET MARQUAGE “CE” ................... 62 3. RÈGLES GÉNÉRALES ..........................62 4. ETIQUETTES PRODUITS ..........................62 5. MANUTENTION ............................63 6. SYMBOLIQUE DES INSTRUCTIONS ......................63 7. INSTALLATION ............................. 63 7.1. Generalites ............................63 7.1.1.
-
Page 62: Généralités
1. GÉNÉRALITÉS Avant d’installer et d’utiliser ce produit, lire attentivement ces instructions qui contiennent d’importantes indications pour votre sécurité et celle des utilisateurs, pendant l’installation, l’utilisation et l’entretien de ce produit. Une fois l’installation terminée, laisser ce manuel à la disposition de l’utilisateur fi nal. Dès réception, vérifi... -
Page 63: Manutention
Etiquette danger Etiquette d’interdiction 5. MANUTENTION Avant de déplacer l’appareil, vérifi er que la capacité de charge du moyen de transport utilisé est ap- propriée. 6. SYMBOLIQUE DES INSTRUCTIONS BATTERIE VENTILATEUR AIR EXTRAIT FILTRE A EAU CENTRIFUGE ISOLATION BATTERIE AIR NEUF PURGE DOUBLE PEAU ELECTRIQUE... - Page 64 Modèles horizontaux des tailles 45, 55 et 80 Les modèles horizontaux de taille 45, 55 et 80 sont équipés de pieds de support et de supports cen- traux. Ils doivent être installés sur une surface plane et ne doivent pas être suspendus. Afi n de répartir le poids de l’ensemble et de réduire la fl...
-
Page 65: Installation En L'extérieur
La fi xation du tuyau d’évacuation des condensats doit être effectuée selon les instructions indiquées au chapitre concerné. 7.1.1. Installation en l’extérieur La gamme CADB-N TERMO-REG est conçu pour être monté à l’intérieur. Dans le cas d’installation en l’extérieur, il est nécessaire de prévoir une protection suffi sante pour éviter les chutes de pluie directement sur l’appareil. - Page 66 b) Modèles verticaux Zone ombrée (grise) = espace libre pour maintenance Modèle Ø CADB-N (mm) (mm) (mm) (mm) DI/DC sin BP con BP 1150 1050 1500 1150 1150 1600 1250 1300 1750 1400 1500 1950 1600 Modèle Ø CADB/T-N (mm) (mm) (mm) (mm)
-
Page 67: Installation Du Filtre
7.3. INSTALLATION DU FILTRE Le récupérateur est fourni avec des fi ltres montés.Du côté de l’air extrait, il est possible d’installer deux fi ltres dans un porte-fi ltre pour créer la combinaison désirée: G4+F7, F7+F9, M5+F7, etc.. Pour installer un fi ltre supplémentaire, suivre la procédure indiquée. Installation du deux fi... -
Page 68: Caractéristiques De La Gamme
7.4. CARACTÉRISTIQUES DE LA GAMME Modèle Débit Versions D maximal Alimentation Intensité maximale électrique absorbée moteur (A)* CADB-N 05 TERMO-REG 230V/1F/50Hz CADB-N 08 TERMO-REG 230V/1F/50Hz CADB-N 12 TERMOREG 1.420 230V/1F/50Hz CADB-N 18 TERMO-REG 2.000 230V/1F/50Hz CADB-N 23 TERMO-REG 2.400 230V/1F/50Hz CADB-N 30 TERMO-REG 3.350 230V/1F/50Hz... -
Page 69: Raccordements
7.5. RACCORDEMENTS 7.5.1. RACCORDEMENT DES CONDUITS ET CANALISATIONS 7.5.1.1. Raccordement des conduits d’air Les ventilateurs sont toujours en extraction par rapport à l’échangeur. Avant de réaliser le rac- cordement de conduits d’air, vérifi er les étiquettes situées à proximité de chacune des brides du récupé... -
Page 70: Evacuation Des Condensats
- Robinet d’arrêt sur chaque raccord hydraulique, de manière à pouvoir isoler l’équipement en cas de besoin (nettoyage des fi ltres, réparations, remplacements, etc..) sans avoir à vidan- ger l’ensemble du circuit. - Manchons antivibratiles afi n d’éviter la transmission de vibrations pouvant provoquer la rupture des batteries à... -
Page 71: Configurations
Câble avec prises RJ-11 (6 pins) RJ-11 Master Console de commande externe 7.6. CONFIGURATIONS Confi gurations standards CADB/T-N D/DI/DC TERMO-REG A partir de ces confi gurations il existe plusieurs variations possibles qui peuvent être effectuées par l’installateur de façon simple et rapide. - Page 72 AIR EXTRAIT ACCES POUR MAINTENANCE AIR NEUF POSITION COFFRET ELECTRIQUE Modèles horizontaux SANS BY-PASS AVEC BY-PASS Modèles 05 à 80 Modèles 05 à 80 D-CH DI/DC-EH DI/DC-EH-BP DI/DC-GH DI/DC-GH-BP Modèles verticaux SANS BY-PASS AVEC BY-PASS Modèles 05 à 23 Modèles 30 à 80 Modèles 05 à...
-
Page 73: Fonctions De Contrôle
8. FONCTIONS DE CONTRÔLE Fonction Commentaires Régulation de la température Uniquement pour versions avec batteries de chauffage incorporée (-DI/-DC) Sélection manuel de vitesse: vitesses présélectionnées (Lente/moyenne/rapide) Gestion automatique de la vitesse de ventilateurs avec sondes Prévoir en accessoire une sonde de CO . - Page 74 Version DI avec by-pass Accessoire Version DC avec by-pass Accessoire...
-
Page 75: Fonctionnement De La Console De Commande
10. FONCTIONNEMENT DE LA CONSOLE DE COMMANDE Versions avec by-pass By-pass manuel Maintenance Vitesse LED By-pass automatique automatique Activer By-pass Vitesse des ventilateurs ON/OFF Température Versions sans by-pass LED Marche Maintenance Vitesse automatique Vitesse des ventilateurs ON/OFF Température... -
Page 76: Mode Utilisateur
10.1. MODE UTILISATEUR Le mode utilisateur donne accès aux fonctions suivantes: 1. Mise en marche 2. Régulation de débit d’air (vitesse des ventilateurs) 3. Régulation de la température (versions -DI et DC) 4. Actionnement du by-pass 10.1.1. Mise en marche Avant la mise en marche réaliser les vérifi... -
Page 77: Régulation De La Température (Versions - Di Et Dc)
10.1.3. Régulation de la température (Versions - DI et DC) Pour les modèles avec batterie de chauffage (DI et DC), le coffret électrique du TERMO-REG assure le contrôle de la température. Selon les besoins, il gère l’ouverture ou la fermeture du by-pass et l’utilisation ou non de la batterie de chauffage. -
Page 78: Mode Installateur
10.2. MODE INSTALLATEUR Pour modifi er les paramètres avancés il est nécessaire accéder au menu d’installation. Ce menu don- ne accès aux fonctions suivantes: Réglage usine Réglages possibles Souffl age Température de réference Souffl age Ambiance Extraction 17/20/23°C Plage de température 20/23/26°C 20/23/26°C 23/26/29°C... - Page 79 Paramètre du menu Nombre de clignotements Indicatéur du niveau de confi guration de température de la LED Température de reférence Plage de température Période de maintenance Fonction non utilisée Sonde de qualité de l’air TEMPÉRATURE DE REFÉRENCE PLAGE DE TEMPÉRATURE PÉRIODE DE MAINTENANCE SONDE DE QUALITE D’AIR (CO NON UTILISÉE...
-
Page 80: Modifi Cation Des Parámetres D'usine
10.2.1.2. Modifi cation des parámetres d’usine Une fois trouvé le paramètre à modifi er, et en utilisant les touches de sélection de la vitesse des ventilateurs, il est possible de modifi er la valeur de ce paramètre. Paramètre du menu Número de clignotements Indicateur du niveau de confi... -
Page 81: Température De Référence (Versions Di/Dc)
10.2.1.3. Température de référence (Versions DI/DC) La température prise comme référence par le contrôle est choisie entre: souffl age, extraction et local. (Par défaut Température de souffl age). • Température de souffl age: La température de consigne est la température de souffl age (me- surée dans le conduit d’amené... -
Page 82: Sonde De Co
3000 heures 9000 heures 6000 heures Valeur par défaut: 10.2.1.6. Sonde de CO La vitesse des ventilateurs peut être gérée automatiquement par le raccordement d’une sonde externe de CO . Le système augmente ou diminue la vitesse d’entre eux selon le niveau de CO mesuré. -
Page 83: Réinitialisation Du Compteur Pour La Période De Maintenance
La valeur de consigne sélectionnée est indiquée par la LED qui clignote , sur les trois LED utilisées pour la vitesse des ventilateurs. Pour la modifi er, appuyer sur la touche «VENTILA- TEUR». Trois valeurs de consigne sont possibles: Valeur par défaut: Pour sortir du menu de confi... -
Page 84: Fonction Boost
11. FONCTION BOOST Par l’ouverture ou la fermeture d’un contact à distance il est possible d’activer ou de désactiver la fonc- tion «boost». La fonction «boost» permet de faire fonctionner les ventilateurs à leur vitesse maximale pendant une durée minimale de 30 minutes. Pour activer la fonction «boost» maintenir 3 secondes le contact externe. - Page 85 L’interrupteur marche-arrêt du coffret électrique incorpore un mécanisme de sécurité qui empêche l’ouverture du coffret quand il est en position «ON» empêchant toute intervention en dehors des per- sonnes en charge de maintenance de l’installation. Pour procéder à l’ouverture du coffret avec l’appareil en marche (interrupteur en position «ON»), et visualiser l’erreur indiquée sur le panneau de contrôle (paragraphe 4 alarmes), appuyer avec l’aide d’un tournevis, sur le bouton placé...
-
Page 86: Controles, Maintenance Et Nettoyage
14. CONTROLES, MAINTENANCE ET NETTOYAGE 14.1. FILTRES Le contrôle Pro-Reg intègre une fonction de contrôle d’encrassement des fi ltres. Lorsque le rempla- cement des fi ltres est nécessaire, un message d’alarme apparait sur l’écran du contrôle. L’emplacement des accès pour l’entretien des fi ltres dépend du modèle et de la version. L’emplacement exact des fi... -
Page 87: Tube D'evacuation Des Condensats
Ne pas manipuler l’échangeur par la surface avec ailettes. 14.3. TUBE D’EVACUATION DES CONDENSATS Controller régulièrement le tube d’évacuation des condensats pour éviter qu’il ne se bouche. En cas d’obstruction, le démonter et retirer les déchets gênant l’écoulement. 15. ANOMALIES DE FONCTIONNEMENT 15.1. - Page 88 Anomalie Cause Solution Eau à l'intérieur de Evacuation des condensats Vérifi er si un objet ou autre obstrue l'évacuation l'appareil. obstruée ou mal dimensionée. de l'eau et le retirer. Vérifi er que l'évacuations des condensats existe et qu'elle a été bien dimensionnée selon les instructions de ce manuel.
-
Page 89: Anomalies Sur Côntroles
15.2. ANOMALIES CONTROLLATEUR Le tableau suivant présente le mode de suivre pour détecter et résoudre les incidents indiqués: Erreur sur le côntrole Causes possibles Mode de procéder Sonde de température Sonde déconnectée. Vérifi er que la sonde est correctement câblée et sur air neuf (ODA) Sonde endommagée. -
Page 90: Esquemas Eléctricos
16. ESQUEMAS ELÉCTRICOS / WIRING DIAGRAMS / SCHÉMAS ÉLECTRIQUES CADB–N–D 05/08... - Page 91 CADB–N–D 12/18/23/30...
- Page 92 CADT–N–D 45/55/80...
- Page 93 CADB–N–DC C5/08...
- Page 94 CADB–N–DC 12/18/23/30...
- Page 95 CADB–N–DC 45/55/80...
- Page 96 CADB–N–DI 05/08...
- Page 97 CADB–N–DI 12...
- Page 98 CADB–N–DI 18/23/30...
- Page 99 CADT–N–DI 45/55/80...
- Page 100 S&P Sistemas de Ventilación S.L.U. C/ Llevant, 4 Pol. Ind. Llevant 08150 Parets del Vallès (Barcelona) ESPAÑA Tel. +34 93 571 93 00 Fax +34 93 571 93 01 www.solerpalau.com...
