SIChERhEITSANLEITuNGEN
Lesen Sie sorgfältig diese Bedienungsanleitung vor dem ersten
Gebrauch und bewahren Sie auf zum späteren Nachschlagen. Der
Hersteller ist nicht verantwortlich für Beschädigungen oder Verletzungen,
hervorgerufen durch unsachgemäße Benutzung / Montage/ Umgang mit
dem Gerät.
1. Stellen Sie sicher, dass Sie die Verbindungen herstellen, wenn der
Fahrzeugmotor ausgeschaltet ist.
2. Schützen Sie dieses Produkt vor Feuchtigkeit, Wasser und anderen
Flüssigkeiten. Vermeiden Sie die Verwendung / Aufbewahrung in
extremen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht
und Wärmequellen aus, verwenden Sie es nicht in der Nähe von
starken Magnetfeldern. Gerät nicht mit nassen Händen benutzen.
3. Es wird empfohlen, alle Anschlüsse und die Montage von qualifiziertem
Personal durchzuführen.
4. Vergewissern Sie sich, dass alle Verbindungen ordnungsgemäß
ausgeführt wurden. Eine verkehrte Verbindung
Kurzschlüsse und Schäden.
5. Von brennbaren Materialien fernhalten!
6. Das Gerät nicht zerlegen, ändern oder versuchen dieses zu
reparieren. Bei Beschädigung, wenden Sie sich an einen autorisierten
Kundendienst für Überprüfung / Reparatur.
7. Änderungen am Fahrzeug, um dieses Gerät
Komponenten zu montieren, müssen so ausgeführt werden, dass
Sicherheit und Stabilität des Fahrzeugs nicht gefährdet werden.
8. Es ist verboten, Bauteile in der Nähe von Airbags zu montieren!
9. Bei Zweifeln bezüglich des Montage-Ortes wenden Sie sich an
den Händler Ihres Fahrzeugs. Vor dem Bohren der Löcher in der
Fahrzeugkarosserie sicherstellen, dass keine elektrischen Kabel,
Bremssysteme, Kraftstofftanks usw. beschädigt werden. Beachten
Sie bei der Montage, dass alle losen Teile im Falle eines Unfalls eine
Gefahr darstellen können - stellen Sie sicher, dass Sie jedes Teil
richtig montieren, um die Sicherheit zu gewährleisten.
10. Die Kamera kann die Heck- / Frontbeleuchtung, das Nummernschild,
usw. nicht verdecken. Sie kann nicht über das Fahrzeug hinausragen!
Fahrsicherheit
achten sie auf ihre umgebung!
Beachten Sie, dass die Verantwortung für die Sicherheit beim Betrieb
eines Fahrzeugs ausschließlich beim Fahrer des Fahrzeugs liegt. Die
Kamera ist als Ergänzung gedacht und KANN NICHT als Gerät betrachtet
werden, das den Fahrer vor vorsichtigem Fahrzeugbetrieb entlastet,
oder als Ersatz für einen Rückspiegel im Fahrzeug verwendet werden.
Es soll das sichere Fahren unterstützen und eine breitere Rückansicht
bieten, während das Fahrzeug rückwärts fährt. Der Hersteller dieses
Geräts übernimmt keine Haftung für einen Missbrauch des Produkts oder
Schäden, die aus der Nichtbeachtung dieser Vorsichtsmaßnahmen oder
Sicherheitsanweisungen entstehen.
MONTAGE
Kameramontage
Vor der Montage, wählen Sie einen geeigneten Platz:
1. Mit gutem Ausblick, bestmögliche Sicht hinter dem Fahrzeug
2. NICHT direkt neben oder unter einer Rückfahrtleuchte (da dies zum
erblinden der Kamera führen kann)
3. Vor dem Bohren der Löcher in der Fahrzeugkarosserie sicherstellen,
dass Sie einen Ort wählen, an dem Sie keine elektrischen Kabel,
Bremsanlage, Kraftstofftank usw. beschädigen.
4. Die Kamera kann keine Rücklichter, Kennzeichen oder andere Teile
des Fahrzeugs verdecken.
5. Stellen Sie sicher, dass die Kamera NICHT über das Fahrzeug
herausragt.
6. Bevor Sie ein Loch bohren, bestimmen Sie am besten, wie Sie die
Kabel durch das Fahrzeug führen. Stellen Sie sicher, dass die Kabel
Sicherheitseinrichtungen oder die Sicherheit des Fahrzeugs nicht
beeinträchtigen.
7. Nach der Auswahl eines Montagepunkts entfernen Sie, wenn möglich,
das Paneel und kleben den Bereich der gebohrt werden soll, mit
Klebeband ab, um die Umgebung zu schützen.
8. Nach dem Bohren vorsichtig alle Graten oder scharfen Kanten
entfernen, damit das Kabel beim Durchziehen nicht beschädigt wird.
9. Führen Sie den Kamerakabelstecker
vorsichtig durch das Loch und setzen die
Kamera in das Loch ein.

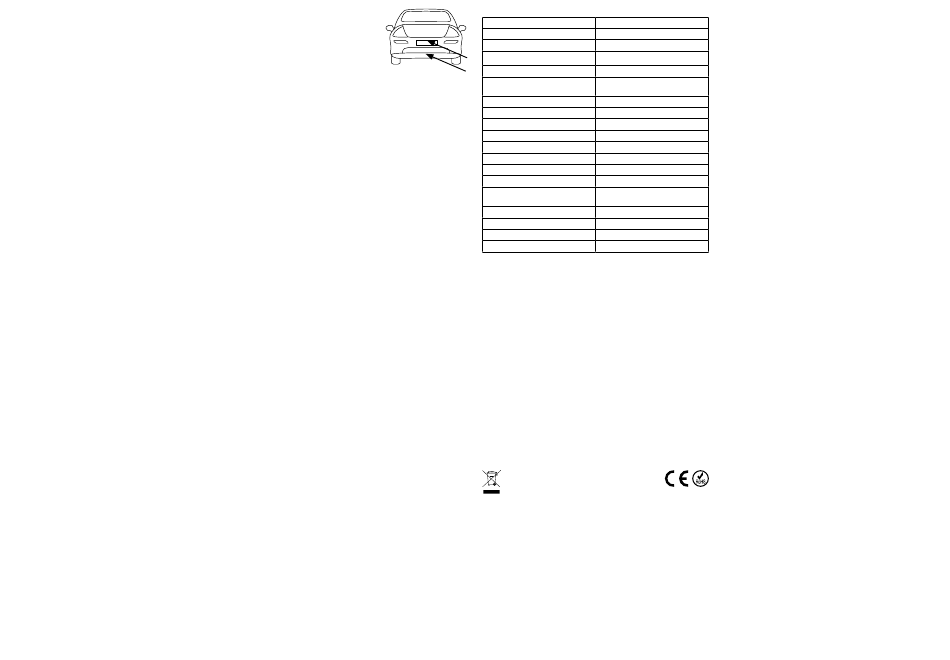

Empfohlene Positionen zur Kameramontage
Kennzeichenmontage
1. Entfernen Sie das Kennzeichen und die Kennzeichenhalterung von
der Rückseite des Fahrzeugs.
2. Wählen und markieren Sie den richtigen Bohrpunkt (hinter dem
Kennzeichen, wo das Kamerakabel verlegt wird). Stellen Sie vor
dem Bohren der Löcher in die Fahrzeugkarosserie sicher, dass Sie
den Ort wählen, an dem Sie keine elektrischen Kabel, Bremsanlage,
Kraftstofftank usw. beschädigen. Bestimmen Sie auch vor dem
Bohren, wie Sie die Kabel am besten durch das Fahrzeug führen.
Stellen Sie sicher, dass die Kabel keine Sicherheits-Einrichtungen
stören und die Sicherheit des Fahrzeugs nicht beeinträchtigen.
verursacht 3. Bohren Sie ein Loch (empfohlene Breite etwa 10 mm Durchmesser)
hinter der Kennzeichen-Halterung, genau dort, wo das Kabel verlegt
wird.
4. Entfernen Sie nach dem Bohren Grate oder scharfe Kanten, damit das
Kabel beim Durchziehen nicht beschädigt wird.
5. Führen Sie die Kabel des Geräts vorsichtig durch das Loch.
oder andere
6. Befestigen Sie die Kennzeichen-Halterung mit geeigneten Schrauben
an den Kfz-Kennzeichen-Bohrungen am Fahrzeug. Stellen Sie sicher,
dass die Halterung so montiert ist, dass sich die Kamera an der
Oberseite der Halterung befindet.
7. Legen Sie Ihr Kennzeichen in die Halterung
Hinweis: Es wird empfohlen, zusätzliche Sicherheitsmaßnahmen zu
ergreifen, um das Kennzeichen zu sichern (z. B. mit Schrauben), um ein
versehentliches Herausrutschen des Kennzeichens zu vermeiden.
ZWEIFACH ÜBERPRÜFEN, BEVOR SIE BOHREN! Achten Sie auf
Kabel, Sensoren, Leitungen und alles, was beschädigt werden könnte.
verbindungen
Verbinden Sie die Kabel wie in der folgenden Abbildung gezeigt (Wichtig:
Achten Sie auf das von Ihnen gekaufte Gerät. Führen Sie die Anschlüsse
gemäß dem Schaltplan Ihres Gerätes durch). Stellen Sie eine dauerhafte
Verbindung durch Crimpen oder durch Löten her.
1. Schließen Sie den AV-Kabelstecker (6) an den AV-Signalausgang
der Kamera der Kennzeichen-Halterung (7) an. Verbinden Sie dann
das andere Ende des AV-Kabels (3) mit dem Videoeingang (2) des
Fahrzeugmonitors.
2. Sobald die Verbindung hergestellt ist, stellen Sie eine Verbindung zur
Stromversorgung her. Stellen Sie eine dauerhafte Verbindung durch
Crimpen oder durch Löten her. Bitte beachten Sie, dass es zwei
verschiedene Methoden gibt, die Kamera mit Strom zu versorgen:
• Stecken Sie den Netzstecker (10) in den Stromeingang der
Kamera (9). Als nächstes verbinden Sie das rote Kabel (11) mit
der Stromversorgung (+12 V) z.B. Rücklicht und schwarze Leitung
(12) zu Masse.
• Stecken Sie den Netzstecker (10) in die Stromversorgung der
Kamera (9) und verbinden das schwarze Kabel (12) mit Masse.
Verbinden Sie dann die Stromleitung des AV-Kabels (4) mit der
Stromversorgung (12 V), z.B. Zündschloss (ACC), und verbinden
die Stromleitung des AV-Kabels (5) mit der roten Leitung (11) des
Stromkabels.
PY0101 / PY0101P PY0105N
Bildsensor: ¼ Farb-CMOS Bildsensor: ¼ Farb-CMOS
Auflösung: 628x586 Pixel Auflösung: 628x586 Pixel
Linsenwinkel: 140 Grad Linsenwinkel: 140 Grad
Mindest-Beleuchtung: 0,3 Lux Mindest-Beleuchtung: 0,3 Lux
Videoausgang: CVBS 1.0 V (p-p) Videoausgang: CVBS 1,0 V (p-p) /
/ 75 Ohm 75 Ohm
Energieverbrauch: max. 0,5 W Leistungsaufnahme: Max.1,5 W
Stromversorgung:12 VDC Stromversorgung: 12 V; 100 mA
Entfernungsskala Entfernungsskala
Entfernungsskalenbereich: 0,4 - 2 m Entfernungsskalenbereich: 0,4 - 2 m
TV System: PAL TV System: PAL
Nachtsicht: Ja Nachtsicht: Ja
IR Dioden: 8 IR Dioden: 4
Bild: Gespiegelt Bild: Gespiegelt
Automatisches einschalten beim Automatisches Einschalten beim
einlegen des Rückwärtsgangs einlegen des Rückwärtsganges
Montage: hinten am Fahrzeug Montage: hinten am Fahrzeug
Schutzart: IP67 Schutzart: IP67
Betriebstemperatur: -20ºC~50ºC Betriebstemperatur: -20ºC~50ºC
Lagertemperatur: -30°C~60 °C Lagertemperatur: -30°C~60 °C
deutsch
Korrekte entsorgung dieses produkts
(elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen eu-
ropäischen Ländern mit einem separaten Sammelsystem) Die Kennze-
ichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an,
dass es nach seiner Lebensdauer nicht zusammen mit dam normalem
Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Re-
cyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stoffli-
chen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem
das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren,
um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Liefe-
ranten wenden und die Bedingungen des Verkaufsvertrags konsultieren.
Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt
werden.
