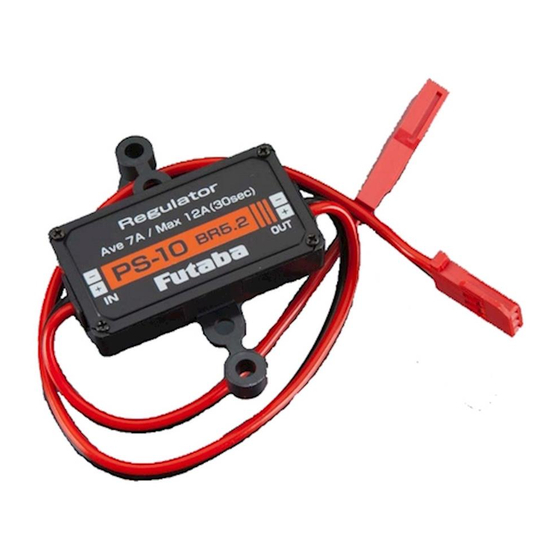

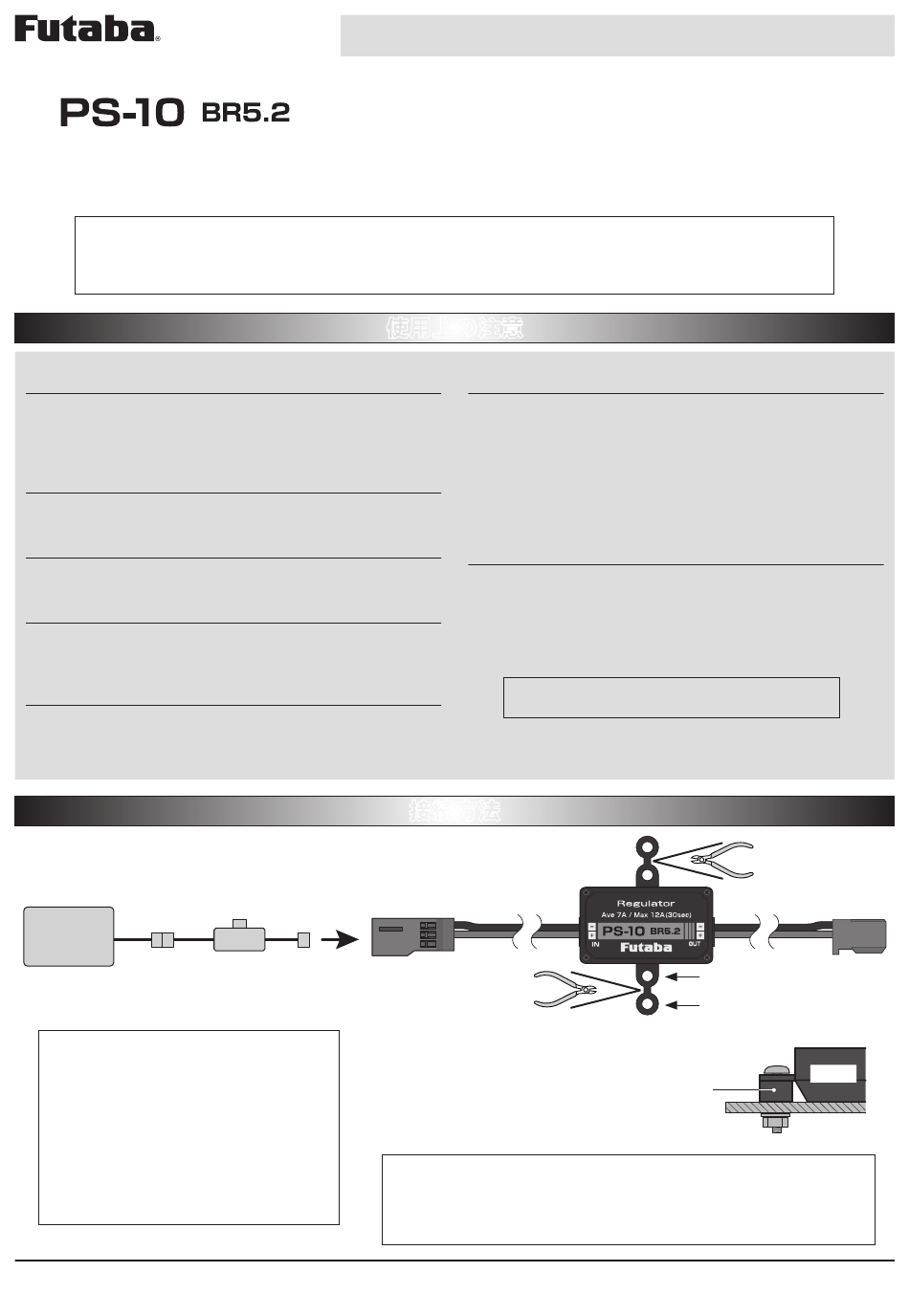

FUTABA PS-10 BR5.2 Instruction Manual

1M23N25904
受信機用レギュレーター
取扱説明書
● 2.4GHz システム専用（2.4GHz 以外のシステムでは使用しないでください。 ）
● PS-10 はバッテリーと受信機間でご使用ください。受信機とサーボ間では使用できません。
● 接続できるサーボ数は最大 5 個程度を目安としてください。ただし、使用するサーボや条件によっては接続できるサーボ
数は異なります。入力電圧、出力電流等、PS-10 の規格の範囲内でご使用ください。
警告
スイッチを必ずバッテリーと PS-10 の間に接続する。

■ PS-10 と受信機間にスイッチを接続すると、スイッチを
切った状態でも微少の電流が流れるため、バッテリー過放
電の危険があります。
PS-10 と他のレギュレーターやバッテリーを並列接続

しない。
■並列接続すると、発煙・発火・破損の恐れがあります。
 電源の＋ （赤線） とー （黒線） を逆に接続しない。
■逆に接続すると、発煙・発火・破損の恐れがあります。
PS-10 は必ず飛行機・ヘリの機体にしっかりと固定し

た状態で使用する。
■振動や衝撃によりコネクタが抜けると操縦不能となり、墜
落の恐れがあります。
PS-10 をスポンジ等で包まない。

■包むと冷却効果が損なわれ、本来の性能が得られません。
リフェ／リポ
バッテリー等
6.6V 〜 11.1V
（バッテリー定格）
【PS-10 BR5.2 規格】
( 受信機用レギュレーター )
主用途：4.8V 仕様受信機・サーボ電源
入力電圧範囲：6.0V 〜 12.6V
出力電圧：5.2V
定格出力電流：7A ( 最大 12A/30 秒 )
使用温度範囲：-10 〜 +45℃
保存温度範囲：-20 〜 +60℃
寸法：35.6x20.5x10mm（本体、突起部除く）
重量：14.9g
注意：ご使用の前に必ず本書をお読みください。
このたびは受信機用レギュレータ− PS-10 をお買い上げいただきあり
がとうございます。
従来の 4.8V 仕様システムの受信機用バッテリーとしてハイボルテージ
仕様のリフェ／リポバッテリーを使用したい場合に、この PS-10 をバッ
テリーと受信機間に接続することにより、受信機電源を 5.2V に下げる
ことができます。
スイッチ
入力
※ 機体に固定する場合、必要に応じて取付フランジ
およびスペーサを使用してください。スペーサー
はニッパー等で切り取って使用します。
双葉電子工業株式会社 無線機器営業グループ TEL.(0475)32-6981
〒 299-4395 千葉県長生郡長生村薮塚 1080
本書はいつでも活用できるように大切に保管してください。
使用上の注意
サーボがロック状態になったり、PS-10 の定格出力を

超えるような状態を続けない。
■保護回路が働き出力電圧が低下すると操縦不能となり、墜
落の恐れがあります。
保護回路が働いた場合、過負荷の原因を取り除いた上で、
1 時間程度時間を置いてからご使用ください。
注意
 取付フランジに無理な力を加えない。
■無理な力を加えると、 フランジが破損する恐れがあります。
弊社製品以外との組み合わせにより発生した損害等に
つきましては、弊社では責任を負いかねます。
接続方法
PS-10
※ カットして使用します。
PS-10 の放熱について :
PS-10 は効率よく放熱できるように、銘板側にアルミケースを使用しています。
アルミケースが露出するように固定してください。アルミケース側を機体側に
向けて固定したり、スポンジ等で包むと、冷却効果が損なわれ、本来の性能が
発揮できません。
※ カットして使用します。
取付フランジ
スペーサー
切り離して使います。
このまま固定はできません。
スペーサー
©FUTABA CORPORATION 2012 年 2 月 第 2 版
●受信機に接続
出力
（5.2V）
PS-10
