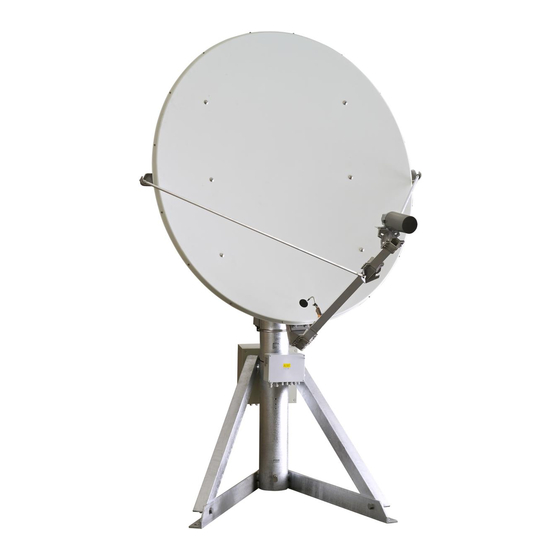

Kathrein CAS 124 Manual

CAS 124 216236
Off set-Parabolantenne
Merkmale
■
Refl ektor in bewährter Aluminium-Ausführung,
pulverbeschichtet, Farbe: Weiß, matt (ähnlich RAL 9002)
■
Verwendung von Kathrein-Speisesystemen im Compact-
(UAS 5xx) bzw. im Modulgehäuse (EAS 124/126/128)
möglich
■
Multifeed-Empfang möglich
(siehe Anwendungshinweis ZAS 124C)
■
Folgende Bauteile sind nötig:
(nicht im Lieferumfang enthalten)
Speisesystem-Halterung ZAS 124C (BN 23710026) und
Azimut-/Elevations-Halterung ZAS 180 (BN 218661),
bestehend aus Aluminium und rostfreiem Edelstahl
■
Optional erhältlich falls nicht an einem Masten montiert wird:
Standfüße für CAS 124: ZSO 120 (BN 376214) oder
ZSO 125 (BN 376215)
Wandhalterung ZAS 128 (BN 23710001)
■
Optional erhältlich als Einstellhilfe zum Ausrichten der
Antenne: Azimut-Feineinstellung für CAS 124:
ZAS 189 (BN 23710017)
■
Optional erhältliche Multifeed-Adapterplatte:
ZAS 1218 (BN 204500011), für beliebige Satellitenabstände
■
Optional erhältliche Heizungen für CAS 124:
ESO 124 H (BN 237500003), ESO 124 HL (BN 237500005,
leistungsgesteigerte Variante für exponierte Standorte).
Die Speisesystemhalterung ZAS 124C kann mit ESO 126
(BN 26910036) beheizt werden.

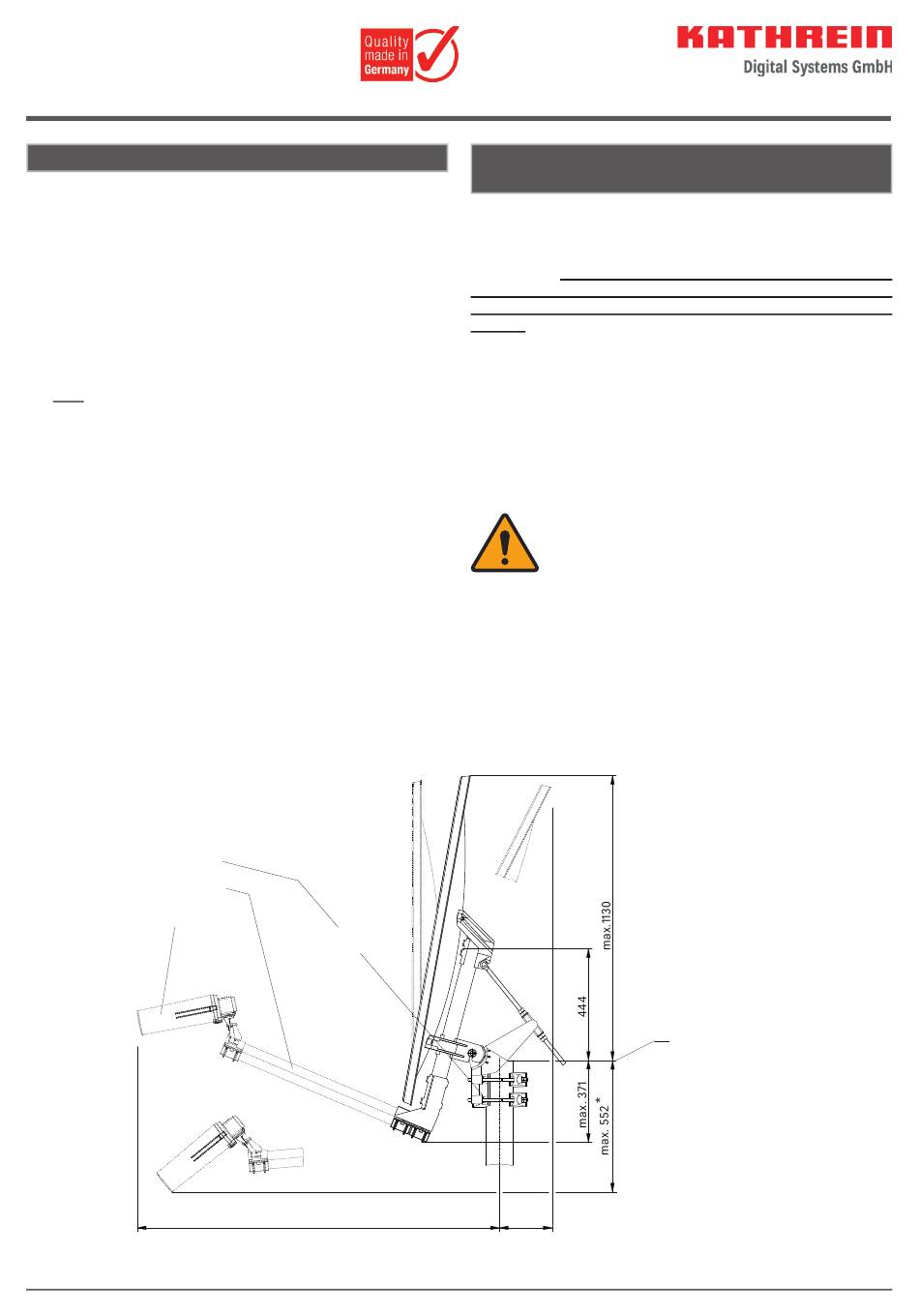

nicht im Lieferumfang:
ZAS 180
ZAS 124C
UAS/EAS XXX
EAS XXX
* mit EAS XXX
Windlast (+/-)
*
max. 1441
1 / 4
Bestimmungsgemäßer Gebrauch
(Verwendungszweck)
Die Parabolantenne CAS 124 ist ausschließlich für den Emp-
fang von Satellitensignalen vorgesehen.
Die Antenne darf nur gemeinsam mit der Azimut-/Elevations-
Halterung ZAS 180 (Bestell-Nr. 218661) sowie den Standfüßen
ZSO 120, ZSO 125 oder der Wandhalterung ZAS 128 montiert
werden. ZAS 180 und ZSO 120 bzw. ZSO 125 sowie ZAS 128 ge-
hören nicht zum Lieferumfang der Parabolantenne.
Beachten Sie unbedingt die Angaben für die Überlebensgeschwin-
digkeit in den Technischen Daten (letzte Seite). Bei Überschrei-
tung dieser Last können Teile losbrechen!
Verwenden Sie die Parabolantenne nicht zu ande-
ren Zwecken als in dieser Anleitung angegeben!
Jegliche anderweitige Nutzung hat den Verlust der
Gewährleistung bzw. Garantie zur Folge.
Insbesondere dürfen Sie niemals
• irgendwelche Bauteile verändern oder
• andere Bauteile verwenden, als vom Hersteller
ausdrücklich für die Verwendung mit der Antenne
vorgesehen.
Andernfalls kann es sein, dass die Antenne nicht
mehr ausreichend stabil und sicher ist!
max.243
Oberkante Mastrohr
