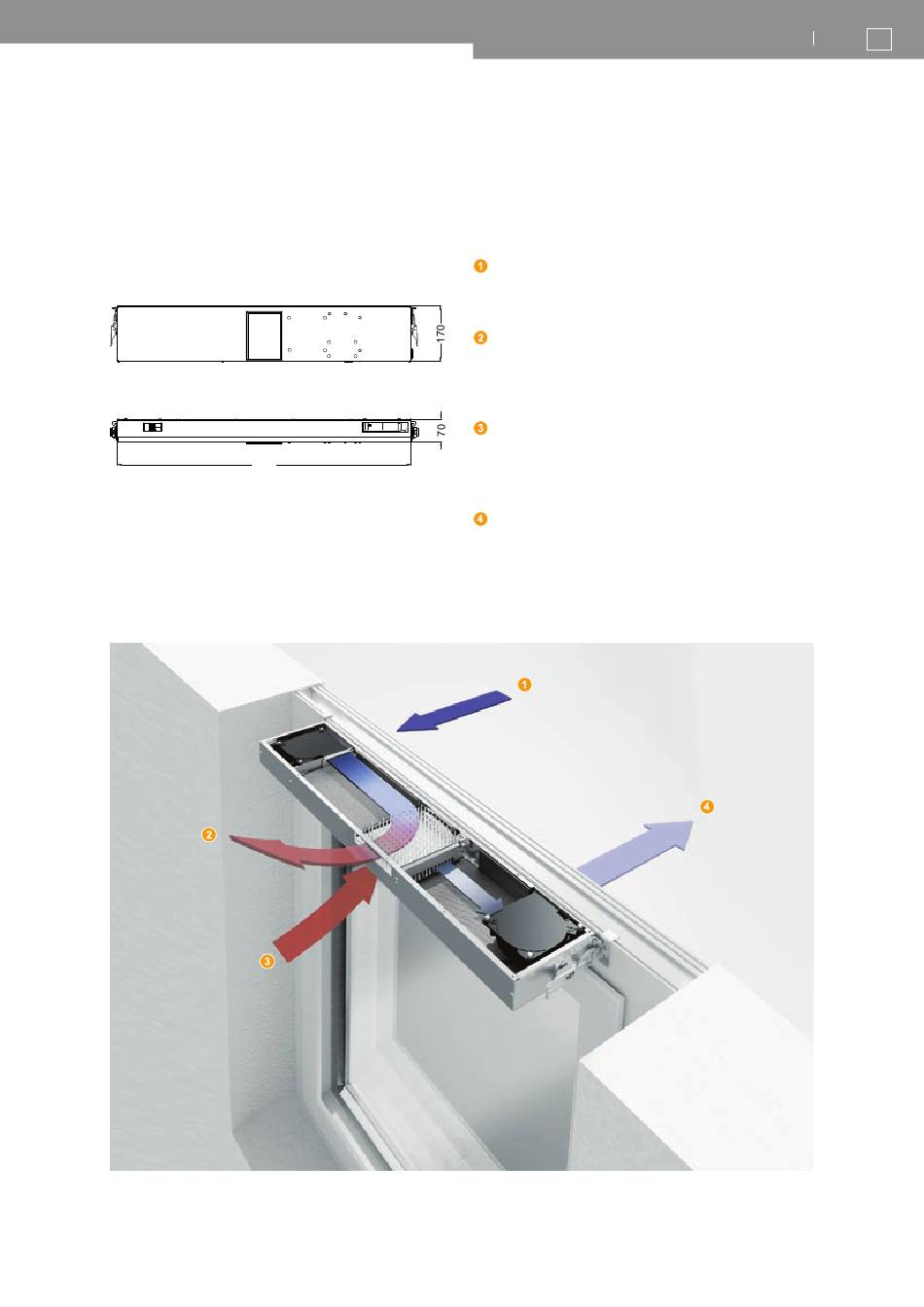

3.3 Dimensions du dispositif

Toutes les indications en mm
Vue de dessous
900
Vue extérieure
3.4 Matériau constituant le dispositif
Le boîtier se compose d'une tôle en acier zinguée. Le filtre
à air d'aspiration est un filtre plissé (DIN EN 779 classe F7),
le filtre d'air vicié se compose d'un filtre non tissé (DIN EN
779 classe G3).
Principe de fonctionnement de Schüco VentoTherm
Art.-Nr. 75811/09.2010
3. Description du dispositif

3.5 Fonctions du dispositif

Air extérieur
L'air frais filtré est acheminé de l'extérieur vers le
récupérateur de chaleur
Air aspiré
Dans le récupérateur de chaleur, l'air extérieur est
réchauffé, sans contact, par l'air ambiant vicié et
acheminé dans la pièce.
Air d'extraction
L'air vicié est aspiré et filtré à partir de la partie supé-
rieure de la pièce (air d'extraction) et acheminé vers
le récupérateur de chaleur.
Air d'échappement
L'air vicié refroidi est retourné vers l'air extérieur.
