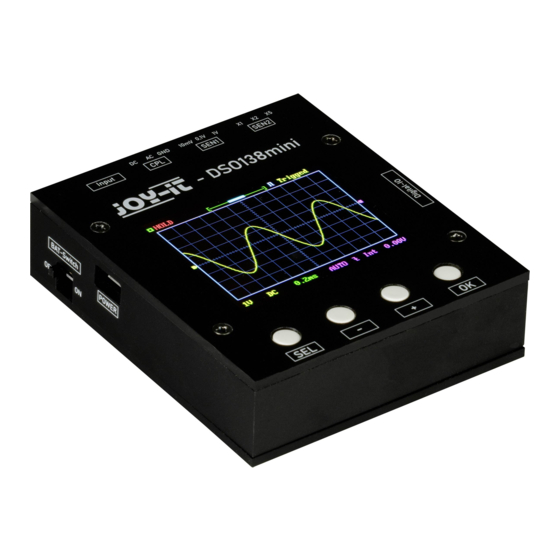

The DSO-138-Mini is an optimized version of the popular DSO-138 oscilloscope and offers
several advantages over its predecessor:
Das DSO138Mini ist eine optimierte Version des beliebten DSO-138-Oszilloskops und bringt, verglichen mit seinem
Vorgänger, einige Vorteile mit sich:
Operation via USB and with a 3.7V lithium-ion battery
Betrieb per USB und mit einer 3,7V-Lithium-Ionen-Batterie möglich
Simplified power supply circuit
Vereinfachte Stromversorgungsschaltung
Improved mobile use through significantly smaller case size
Verbesserte mobiler Einsatz durch deutlich kleinere Gehäusegröße
External trigger input, which accepts TTL and LVTTL signals as source
Externer Triggereingang, welcher TTL- und LVTTL-Signale als Quelle akzeptiert
Serial output of waveform data
Serielle Ausgabe von Wellenformdaten
Number of Channels
Anzahl Kanäle

Analog Bandwidth

Analoge Bandbreite

Sensitivity

Empfindlichkeitsbereich
Sensitivity Error
Sensitivitätsabweichung
Resolution
Auflösung
Input-Impedance
Eingangsimpedanz

Maximum Input Voltage

Maximale Eingangsspannung

Coupling

Kopplung

Max. Real-time Sampling Rate

Max. Echtzeit-Abtastrate

Timebase

Zeitbasis
Recordlength
Aufnahmelänge
Trigger Modes
Triggermodi

Trigger Types

Triggertypen

Trigger Position

Display

Power Supply

Spannungs- & Stromversorgung
DSO-138-MINI
1
0 - 200kHz
10 mV/div - 5 V/div
<5%
12-Bit
1M Ohm
50Vpk
DC, AC, GND
1Msps
10us/Div - 500s/Div
1024
Auto, Normal, Single
Rising/falling edge
1/2
2,4" TFT LCD - 320x240
3.5V - 6V DC, 120mA @5V
Horizontal indicator
Horizontaler Indikator
Active mode
Aktiver Modus
Vertical indicator
Vertikaler Indikator
Sensitivity
Empfindlichkeit
Coupling
Kopplung
Timebase
Zeitbasis
[SEN1] & [SEN2]
Sensitivity
Empfindlichkeits-
einstellung
[CPL]
Couple-Selection
Kopplungswahl
Signal Input
Signaleingang

Voltage Input

Spannungsversorgung
CONTROL OPTIONS
STEUERUNGSMÖGLICHKEITEN
Selects the parameter to be selected for editing
[SEL]
Wählt den Parameter aus, der zur Bearbeitung ausgewählt werden soll
[+] & [-]
Edits the parameter selected with [SEL]
Bearbeitet den mit [SEL] ausgewählten Parameter
[OK]
Pauses the waveform
Hält die Aktualisierung der Wellenform an
[CPL]
Switches the current coupling mode between DC, AC and GND
Wechselt den aktuellen Kopplungsmodus zwischen DC, AC und GND.
[SEN1] &
Adjusts the sensitivity. This is additionally shown in the lower left corner of the display.
[SEN2]
Stellt die Empfindlichkeit ein. Diese wird zusätzlich unten links im Display dargestellt.
Trigger status
Triggerstatus
Trigger indicator
Triggerindikator
Rising/falling edge
Steigende/fallende Flanke

Trigger mode

Triggermodus
[OK]
Hold / Continue
Halten / Fortsetzen
[+] & [-]
Parameter setting
Parameter-Einstellung
[SEL]
Parameter selection
Parameterauswahl

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DSO-138-MINI and is the answer not in the manual?

Questions and answers

Summary of Contents for Joy-it DSO-138-MINI

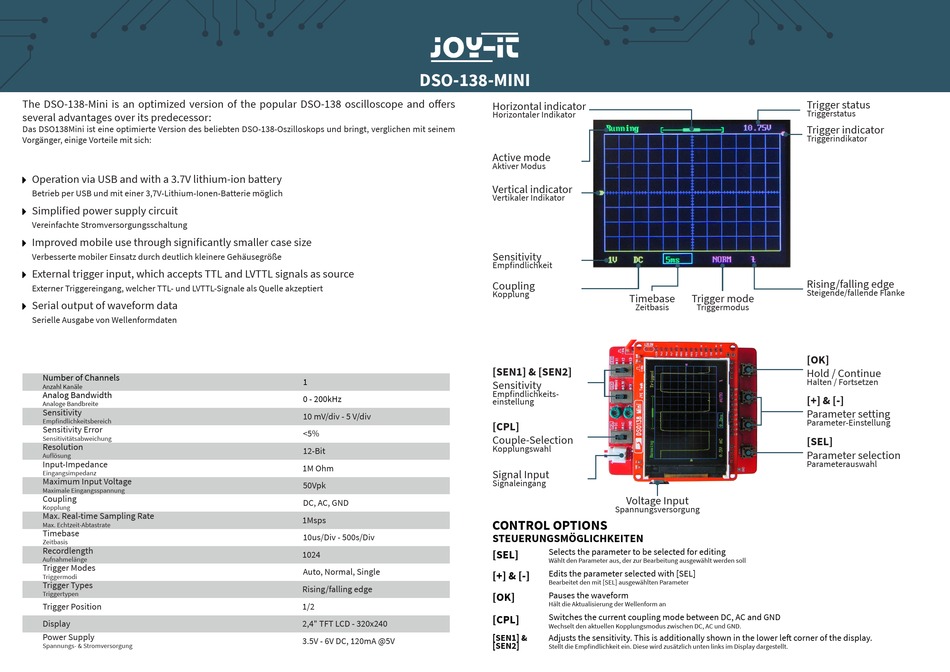

  • Page 1 DSO-138-MINI The DSO-138-Mini is an optimized version of the popular DSO-138 oscilloscope and offers Trigger status Horizontal indicator Triggerstatus Horizontaler Indikator several advantages over its predecessor: Trigger indicator Das DSO138Mini ist eine optimierte Version des beliebten DSO-138-Oszilloskops und bringt, verglichen mit seinem Triggerindikator Vorgänger, einige Vorteile mit sich:...
