LH101
Bedienungsanleitung
Version 2.0
1. Auflage 10 19
Art. Nr. 21101
B.B.10.0039-01

Advertisement

Table of Contents
loading

Related Manuals for Lenz Digital plus LH101

Summary of Contents for Lenz Digital plus LH101

  • Page 1 LH101 Bedienungsanleitung Version 2.0 1. Auflage 10 19 Art. Nr. 21101 B.B.10.0039-01...
  • Page 2 Wenn Sie noch Fragen haben, auf die Sie auch nach Durcharbeit dieser Information keine Antwort finden, so helfen wir Ihnen gerne weiter. Auf vier verschiedene Arten können Sie mit der Lenz Elektronik GmbH Kontakt aufnehmen: Postanschrift: Lenz Elektronik GmbH...

  • Page 3: Table Of Contents

    Wichtige Hinweise, bitte zuerst lesen! Inhalt Wichtige Hinweise, bitte zuerst lesen! ..............6 Der Funktionsumfang des LH101 ................8 Erste Schritte ......................10 Anschluss und Inbetriebnahme ..............10 3.1.1 Anschluss an die Zentrale LZ100/LZV100 ..........10 3.1.2 Einstellen der XpressNet - Adresse ............10 Ihre erste Fahrt ..................11 3.2.1 Lokadresse aufrufen: .................11 3.2.2 Lok steuern: ....................11...
  • Page 4 Bedienungsanleitung LH101 Fahrstraßen anlegen, bearbeiten und löschen............35 Einen neue Fahrstraße anlegen ..............36 Eine Fahrstraße bearbeiten ..............37 7.2.1 Einen Schritt in einer Fahrstraße ändern ........... 39 7.2.2 Einen Schritt aus einer Fahrstraße löschen ..........40 7.2.3 Einen Schritt zu einer Fahrstraße hinzufügen ........... 41 Eine Fahrstraße löschen ................
  • Page 5 Wichtige Hinweise, bitte zuerst lesen! 13.2.4 Programmieren eines Zahlenwertes in eine CV - schrittweises vorgehen: ....................66 13.2.5 Auslesen von CVs mit der Adressanzeige LRC120 ........68 13.2.6 Setzen und Löschen von Bits (Schaltern) mittels PoM - schrittweises vorgehen ....................69 13.3 Programmieren auf dem Programmiergleis ..........72 13.3.1 Was ist ein Programmiergleis? ..............73 13.3.2 Wo wird das Programmiergleis / der Decoder angeschlossen? ....73 13.3.3 Auslesen und Ändern einer Lokadresse ............73...

  • Page 6: Wichtige Hinweise, Bitte Zuerst Lesen

    Bedienungsanleitung LH101 Wichtige Hinweise, bitte zuerst lesen! ® Ihr Handregler LH101 ist eine Komponente des Digital plus by Lenz Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten:...
  • Page 7 Wichtige Hinweise, bitte zuerst lesen! Alle beschriebenen Bedienschritte setzen voraus, dass der ® Handregler am Digital plus by Lenz System mit Version 3.6 angeschlossen und dieses eingeschaltet ist. Darstellung von Anzeigen und Tasten im Text: In den meisten Fällen wird die Anzeige des LH101 als Bild dargestellt, ebenso die Tasten.

  • Page 8: Der Funktionsumfang Des Lh101

    Bedienungsanleitung LH101 Der Funktionsumfang des LH101 Dieser Abschnitt gibt Ihnen einen kurzen Überblick über den Funktionsumfang LH101 Version 2.0. Vorgängerversion neu hinzu gekommenen Features sind kursiv dargestellt. Die Anwendung wird weiter hinten ausführlich beschrieben, Sie finden jeweils einen Verweis auf die entsprechende Seite. Display Der LH101 verfügt über ein großes, hinterleuchtetes LCD Display.
  • Page 9 Der Funktionsumfang des LH101 Zwei Lokomotiven werden auf einfache Weise wie eine Doppeltraktion (DTR) einzelne Lok gesteuert. (S. 45) Mehrfachtraktion (MTR) Mehrere Lokomotiven werden mit einer gemeinsamen Adresse gleichzeitig gesteuert. (S. 51) Weichen und Signale Mit dem Handregler LH101 können Sie bis zu 1024 Weichen, Signale oder andere Magnetartikel schalten.

  • Page 10: Erste Schritte

    In den Abschnitten weiter unten werden dann sämtliche Funktionen des LH101 detailliert erklärt. Anschluss und Inbetriebnahme Der LH101 kann an folgende Komponenten des Digital plus by ® Lenz Systems angeschlossen werden: LZ100 oder LZV100 ab Version 3.6 Wie bei allen pressNet Geräten können Sie Ihren LH101 während des Betriebes abziehen und wieder anstecken.

  • Page 11: Ihre Erste Fahrt

    Erste Schritte Jeder Handregler LH101 ist werkseitig auf die Geräteadresse 04 eingestellt. Wenn Sie bereits ein anderes XpressNet Gerät auf dieser Adresse betreiben, so müssen Sie an Ihrem LH101 eine andere Adresse einstellen. Informationen zum Einstellen der XpressNet Adresse finden Sie im ...

  • Page 12: Fahrtrichtung Ändern

    Bedienungsanleitung LH101 Drehen gegen den Uhrzeigersinn vermindert die Fahrstufe, … … ggf. bis zum Stillstand. 3.2.3 Fahrtrichtung ändern: Bringen Sie zum Wechseln der Fahrtrichtung die Fahrstufe auf 0" Danach können Sie die Richtung der Lok ändern: Aktion Display Erläuterung Der Druck auf den Drehknopf ändert die Richtung der Lokomotive.

  • Page 13: Lichtfunktion Im Lokdecoder Schalten

    Erste Schritte … bis die Lokadresse wieder angezeigt wird. 3.2.5 Lichtfunktion im Lokdecoder schalten: Aktion Display Erläuterung Mit der Taste '0' schalten Sie die Funktion 0 allgemeinen richtungsabhängige Stirnbeleuchtung der Lokomotive) ein und auch wieder aus. Funktion eingeschaltet, so wird dies im Display in der unteren Zeile angezeigt.

  • Page 14: Grundlegendes Zur Bedienung Des Lh101

    Bedienungsanleitung LH101 Grundlegendes zur Bedienung des LH101 In erster Linie ist dient der LH101 dem Steuern von Lokomotiven, also Geschwindigkeit Richtung ändern sowie Funktionen Lokdecodern schalten. Daher befindet er sich nach dem Einschalten immer in der Betriebsart Lok steuern. Die weiteren Funktionen, wie Mehrfachtraktion oder Weichen und Signale schalten, erreichen Sie über das Menü.

  • Page 15: Das Lcd-Display Des Lh101

    Grundlegendes zur Bedienung des LH101 Das LCD-Display des LH101 Der LH101 verfügt über ein zweizeiliges, hinterleuchtetes LCD Display. Je nachdem, in welchem Betriebszustand Sie sich gerade befinden, ist die Darstellung des Display unterschiedlich. Die Anzeige der Lokadresse erfolgt immer vierstellig, ggf. werden Nullen vorangestellt.

  • Page 16: Drehknopf Des Lh101

    Bedienungsanleitung LH101 Die einzelne Lok (L) mit der Adresse 0003 wird gesteuert. Fahrtrichtung ist vorwärts. Fahrstufe ist 16 von 28. Gewählt ist Funktionsgruppe 0, die Funktionen F0 und F1 sind aktiv. Die einzelne Lok (L) mit der Adresse 0260 wird gesteuert. Fahrstufe ist 02 von 28 Gewählt ist Funktionsgruppe 2, die Funktionen F21 ist aktiv.

  • Page 17: Lokomotiven Steuern

    Lokomotiven steuern Lokomotiven steuern Steuern Lokomotiven gehört Ändern Geschwindigkeit und der Fahrtrichtung sowie das Schalten von Funktionen in Lokomotiven (Licht, Kupplung etc,). In diesem Abschnitt erfahren Sie: wie Sie auf drei verschiedene Arten Lokadressen auswählen (aufrufen) können. näheres über die Steuerung von Geschwindigkeit und Fahrtrichtung.

  • Page 18: Lokadressen Aus Dem Stack Des Lh101 Auswählen

    Bedienungsanleitung LH101 Wenn Sie sich vertippen, können Sie mit die letzte Ziffer löschen. Fahren Sie fort bis zur letzten Ziffer. Abschluss der Eingabe. Die Informationen über Funktion, Richtung und Fahrstufe zur Lokadresse werden Zentrale abgefragt und angezeigt. Blinkt die Anzeige nach dem Aufrufen der Lokadresse, so ist die Lokomotive schon auf einem anderen Handregler aufgerufen.

  • Page 19: Eine Lokadresse Aus Dem Zentralenspeicher Auswählen

    Lokomotiven steuern Im Display bekommen Sie den jeweiligen Stackplatz (hier: "Stack3") und die darin abgelegte Lokadresse (hier: "0003") angezeigt. So geht das weiter bis zum letzten . . . Stackplatz Durch Druck auf den Drehknopf wählen Sie den Stackplatz und damit die dort abgelegte Lokadresse aus.

  • Page 20: Übernehmen Einer Lok Von Einem Auf Einen Anderen Handregler

    Bedienungsanleitung LH101 Drehen Sie den Knopf bis zur Anzeige der Option "Zentralen-Speicher" Bestätigen Sie die Auswahl. Es wird die erste Zentralenspeicher abgelegte Adresse angezeigt. Durch Drehen am Drehknopf blättern Sie durch den Zentralenspeicher. Am Buchstaben vor der Adresse erkennen Sie, ob es sich um eine Lok in einer Mehrfachtraktion (kleines "m")…...

  • Page 21: Geschwindigkeit Und Richtung Der Lok Ändern

    Lokomotiven steuern Sie übernehmen diese Lok auf Ihren Handregler, indem Sie auf den Drehknopf drücken. Die Anzeige blinkt nun nicht mehr, und auf dem Display werden die neuesten Fahr- und Funktionsdaten angezeigt. Jetzt blinkt die Anzeige auf dem anderen Handregler. Möchten Sie die Lokomotive jedoch nicht auf Ihren Handregler übernehmen, so wechseln Sie mit der 'Esc' Taste zur zuvor gesteuerten...

  • Page 22: Normalmodus

    Bedienungsanleitung LH101 5.2.1 Normalmodus Die Geschwindigkeit und Fahrtrichtung der Lokomotive steuern Sie mit dem Drehknopf. Aktion Display Erläuterung Drehen im Uhrzeigersinn erhöht die Fahrstufe Drehen gegen den Uhrzeigersinn vermindert die Fahrstufe, … … ggf. bis zum Stillstand. Bei Fahrstufe 0 ändert Druck auf den Drehknopf die Fahrtrichtung.

  • Page 23: Rangiermodus

    Lokomotiven steuern Erst ein weiterer Druck auf den Drehknopf ändert die Fahrtrichtung Der lokspezifische Nothalt ist im Rangiermodus nicht verfügbar. Wenn Sie auf den Drehknopf drücken hält die Lokdecoder eingestellten Brems- verzögerung an. 5.2.2 Rangiermodus Im Rangiermodus regeln Sie mit dem Drehknopf bis zur Fahrstufe 1 zurück.

  • Page 24: Funktionen In Lokempfängern Aktivieren

    Lokempfänger besitzen eine oder mehrere Zusatzfunktionen. Die Funktionen sind nummeriert, die Zählweise ® beginnt bei 0. Insgesamt kann das Digital plus by Lenz System bis zu 28 Funktionen in Lokempfängern ansprechen. Diese 28 Funktionen sind für die Bedienung mit dem LH101 in 3 Funktionsgruppen aufgeteilt.

  • Page 25: Umschalten Der Funktionsgruppen

    Lokomotiven steuern Taste: Funktionsgruppe 0: Funktionsgruppe 1: 10 11 12 13 15 16 17 18 Funktionsgruppe 2 20 21 22 23 25 26 27 28 Die untere Zeile des Displays zeigt den Zustand der Funktion an: Ist die Nummer der Funktion sichtbar, ist die Funktion eingeschaltet, ist die Nummer nicht sichtbar, ist die Funktion ausgeschaltet.

  • Page 26: Lokdecoderfunktionen Konfigurieren

    Bedienungsanleitung LH101 5.3.2 Lokdecoderfunktionen konfigurieren Sie können die Funktionen F1 bis F28 sowohl auf Dauer- als auch auf Momentbetrieb einstellen. Die Funktion F0 ist immer auf Dauerbetrieb eingestellt. Dauerbetrieb Momentbetrieb Die Funktion wird mit einem Die Funktion wird nur so lange Tastendruck ein-, mit dem eingeschaltet, wie Sie die nächsten Tastendruck wieder...

  • Page 27: Refresh Von Funktionen Konfigurieren

    Lokomotiven steuern Durch Drehen können Sie nun die nächste Funktion auswählen, deren Konfiguration Sie ändern wollen… … oder Sie beenden die Konfiguration mit der Taste 'F' … oder 'Esc'. 5.3.3 Refresh von Funktionen konfigurieren Unter Refresh von Funktionen verstehen wir folgendes: Die Informationen der Funktionen werden in definierten, regelmäßigen Abständen von der Zentrale über das Gleis zu allen auf dem Gleis befindlichen Decodern gesendet.

  • Page 28: Anzeigen Und Ändern Des Fahrstufenmodus

    Bedienungsanleitung LH101 Lassen Sie die 'F'-Taste los und drehen Sie ggf. am Drehknopf bis zu dieser Anzeige. Drücken Sie den Drehknopf, es wird die aktuelle Refresh-Einstellung angezeigt: Die Funktionen F0 bis F8 werden zyklisch wiederholt. Durch Drehen können Sie eine andere Refresh-Einstellung auswählen: Die Funktionen F0 bis F12 werden zyklisch wiederholt.
  • Page 29 Lokomotiven steuern Der Fahrstufenmodus wird zur jeweiligen Lokadresse in der Zentrale gespeichert. Sie können also für eine Lokadresse den Modus 28 Fahrstufen, für eine andere Lokadresse den Modus 128 Fahrstufen einstellen So können Sie den Fahrstufenmodus anzeigen / ändern: Aktion Display Erläuterung Rufen...

  • Page 30: Notaus

    Bedienungsanleitung LH101 Um einen bestimmten Fahrstufenmodus der Lokadresse zuzuordnen, drücken Sie auf den Drehknopf. Im Modus "128 Fahrstufen" werden die Fahrstufe "0" und der "Nothalt" als Fahrstufe mitgezählt. Die maximale Fahrstufe, die deshalb in diesem Modus angezeigt wird ist deshalb "126" Notaus Aktion Display...

  • Page 31: Weichen Und Signale Schalten

    Signale oder z.B. Relais digital schalten. Diese Einrichtungen müssen hierzu an Schaltempfänger (z.B: LS100/LS150 ® des Digital plus by Lenz Systems oder an andere kompatible Bausteine) angeschlossen sein. Insgesamt können ® Digital plus by Lenz System 1024 Weichen, Signale und andere Magnetartikel geschaltet werden.

  • Page 32: Anzeige Der Weichenstellung

    Bedienungsanleitung LH101 Mit der '<=' Taste können Sie eine andere Weichenadresse eingeben… …oder… mit der "Esc" Taste das Schalten von Weichen und Signalen beenden. Während des Schaltens von Weichen und Signalen ist es weiterhin möglich, die Geschwindigkeit und Fahrtrichtung der angezeigten Lok mit dem Drehknopf zu steuern. Somit können Sie Rangiermanöver, bei denen Sie Weichen stellen möchten, konfortabel durchführen.
  • Page 33 Weichen und Signale schalten Nehmen wir an, die Weiche Nr. 18 ist endabgeschaltet und korrekt an einen Schaltempfänger LS100 angeschlossen. Geben Sie die Nummer der Weiche ein (s.o.). Der Handregler bekommt von der Zentrale die Mitteilung, dass es sich um einen rückmeldefähigen Schaltempfänger handelt und stellt nun folgendes dar: Anzeige der Weichenstellung Die Anzeige "Rm"...
  • Page 34 Bedienungsanleitung LH101 mit der "Esc" Taste das Schalten von Weichen und Signalen beenden. Informationen über die Anzeige des Zustands an Rückmeldern finden  Sie im Abschnitt "Rückmeldungen anzeigen" ( S. 60)

  • Page 35: Fahrstraßen Anlegen, Bearbeiten Und Löschen

    Fahrstraßen anlegen, bearbeiten und löschen Fahrstraßen anlegen, bearbeiten und löschen Fahrstraßen sind eine Folge von mehreren Schaltbefehlen für Weichen/Signale, die Sie mit wenigen Bedienschritten abrufen können. Mit solchen Fahrstraßen können Sie die für einen bestimmten Fahrweg notwendigen Weichenstellungen wenig Aufwand durchführen.

  • Page 36: Einen Neue Fahrstraße Anlegen

    Bedienungsanleitung LH101 Einen neue Fahrstraße anlegen Sie eine Fahrstraße anlegen, sollten Sie sich die EVOR betreffenden Weichennummern sowie benötigte  Stellung notieren. Im Anhang ( S. 106) finden Sie ein Formblatt, welches Sie zu diesem Zweck kopieren können. Im Downloadbereich unserer Website finden Sie ebenfalls ein Formblatt als PDF.

  • Page 37: Eine Fahrstraße Bearbeiten

    Fahrstraßen anlegen, bearbeiten und löschen Erneutes Drücken Taste 'Weichen/Signale' bestätigt Ihre Eingabe. Hinter der Adresse der Weiche erscheint nun ein + oder - als Kennzeichen für die Stellung. Mit der Taste 'M' können Sie die gewünschte Stellung der Weiche / des Signals eingeben. Bei jedem Druck auf die Taste 'M' wird ein entsprechender Schaltbefehl zur Weiche / zum Signal geschickt.
  • Page 38 Bedienungsanleitung LH101 Aktion Display Erläuterung Wie immer gehen Sie vom Loksteuern aus. Mit der Taste 'Weichen/Signale' wechseln Sie in das Menü zum Schalten von Weichen und Signalen. Drücken der Taste 'M' wechselt zum Anlegen (oder Ändern / Löschen) von Fahrstraßen Wählen Sie mit dem Drehknopf "Fahrstrasse bearbeiten".

  • Page 39: Einen Schritt In Einer Fahrstraße Ändern

    Fahrstraßen anlegen, bearbeiten und löschen 7.2.1 Einen Schritt in einer Fahrstraße ändern Gehen Sie zunächst wie unter "Eine Fahrstraße bearbeiten", Seite 37 vor und wählen Sie die Option "Schritt ändern" Der erste Schritt in der zur Änderung ausgewählten Fahrstraße wird angezeigt. Scrollen Sie zu dem Schritt, den Sie ändern wollen.

  • Page 40: Einen Schritt Aus Einer Fahrstraße Löschen

    Bedienungsanleitung LH101 … einen anderen Schritt zur Bearbeitung auswählen … …oder… … "Esc" Taste Menü "Fahrstraßen bearbeiten" verlassen und zum Loksteuern zurück kehren. 7.2.2 Einen Schritt aus einer Fahrstraße löschen Gehen Sie zunächst wie unter "Eine Fahrstraße bearbeiten", Seite 37 vor.

  • Page 41: Einen Schritt Zu Einer Fahrstraße Hinzufügen

    Fahrstraßen anlegen, bearbeiten und löschen … mit der "Esc" Taste das Löschen des Schritts abbrechen und zur Auswahl eines Schritts zurück kehren. 7.2.3 Einen Schritt zu einer Fahrstraße hinzufügen Die Option "Schritt neu" erscheint nur, wenn die maximale Anzahl an Schritten in einer Fahrstraße noch nicht erreicht ist!.

  • Page 42: Eine Fahrstraße Löschen

    Bedienungsanleitung LH101 Eine Fahrstraße löschen Aktion Display Erläuterung Wie immer gehen Sie vom Loksteuern aus. Mit der Taste 'Weichen/Signale' wechseln Sie in das Menü zum Schalten von Weichen und Signalen. zweiter Druck Taste 'Weichen/Signale' wechselt zum Anlegen (oder Ändern / Löschen) von Fahrstraßen Wählen Sie mit dem Drehknopf "Fahrstrasse löschen".

  • Page 43: Fahrstraßen Stellen

    Fahrstraßen stellen Fahrstraßen stellen Bevor Fahrstraßen stellen können, müssen Fahrstraßen im LH101 angelegt sein. Das Anlegen,  Ändern und Löschen von Fahrstraßen ist ab S. 35 beschrieben. Das Stellen einer Fahrstraße ist dem Stellen von Weichen und Signalen sehr ähnlich. Die Bedienung beginnt daher mit den gleichen Schritten: Aktion Display...
  • Page 44 Bedienungsanleitung LH101 Dabei werden Fahrstraße gespeicherten Weichenadressen Stellungen … … der Reihe nach angezeigt. Ist die Fahrstraße fertig gestellt, erscheint die Bestätigung. Sie können nun … … durch erneutes Drehen am Drehknopf können Sie nun die nächste Fahrstraße auswählen. …oder… Mit der '<=' Taste Adresseingabe einer einzelnen Weiche wechseln.

  • Page 45: Anzeige Der Modellzeit

    Anzeige der Modellzeit Anzeige der Modellzeit Diese Eigenschaft ist nur bei Verwendung der Zentrale LZV200 nutzbar. Bevor Sie die Zeitanzeige nutzen können, müssen Sie im "Setup System" der Zentrale LZV200 die Modellzeit und den gewünschten Faktor einstellen. In der unteren Zeile des Displays können Sie alternativ zum Funktionsstatus die Modellzeit anzeigen.

  • Page 46: Doppeltraktion

    Bedienungsanleitung LH101 Doppeltraktion Mit dem LH101 können Sie auf einfache Weise zwei Lokomotiven zu einer Doppeltraktion zusammenstellen und dann wie eine einzelne Lok steuern. In diesem Abschnitt erfahren Sie: was eine Doppeltraktion ist welche Voraussetzungen für eine Doppeltraktion erfüllt sein müssen wie eine Doppeltraktion zusammenstellen wie Sie zwischen den beiden Loks in der Doppeltraktion wechseln...

  • Page 47: So Stellen Sie Zwei Lokomotiven Zu Einer Doppeltraktion Zusammen

    Doppeltraktion Die konventionelle Lok (Adresse 0) kann nicht in eine Doppeltraktion eingebunden werden! Beim Versuch  erhalten Sie eine Fehlermeldung ( S. 50). 10.3 So stellen Sie zwei Lokomotiven zu einer Doppeltraktion zusammen: Rufen Sie zuerst die erste Lokomotive (z.B. die Lok Nr. 24) auf, und fahren Sie sie an die Stelle Ihrer Anlage, wo sie diese Lok mit der zweiten zusammenkuppeln wollen.

  • Page 48: Zusammenstellung Von Lokomotiven Mit Unterschiedlicher Fahrstufenanzahl Zu Einer Doppeltraktion

    Bedienungsanleitung LH101 Sie können nun die Adresse der Lok mit den Zifferntasten eingeben oder durch Drehen eine Lokadresse aus dem Stack wählen Nach Abschluss der Eingabe oder Auswahl wird die Adresse 78 als Doppeltraktion "D" angezeigt. Beide Lokomotiven können nun durch Drehen des Drehknopfs gleichzeitig gesteuert werden.

  • Page 49: Trennen Einer Doppeltraktion

    Doppeltraktion 10.5 Trennen einer Doppeltraktion Um Loks, die sich in einer Doppeltraktion befinden wieder zu trennen führen Sie die folgenden Schritte durch: Aktion Display Erläuterung Rufen Sie eine der beiden Lokomotiven, die in einer Doppeltraktion zusammengebunden sind, auf Ihrem Handregler auf. Drücken Sie die Taste 'M' Drehen Sie den ggf.

  • Page 50: Fehlermeldungen Beim Zusammenstellen Einer Doppeltraktion

    Bedienungsanleitung LH101 10.6 Fehlermeldungen beim Zusammenstellen einer Doppeltraktion Haben Sie bei der Zusammenstellung der Doppeltraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: Die Adresse der Lok wurde vor dem Einfügen in eine Doppeltraktion nicht in den Stack eingegeben oder die Lok im Stack wurde noch nicht gefahren oder Sie haben versucht, eine konventionelle Lok (Adresse 0) in eine Doppeltraktion einzubinden...

  • Page 51: Mehrfachtraktion (Mtr)

    Mehrfachtraktion (MTR) Mehrfachtraktion (MTR) Mit dem LH101 können Sie (in Abhängigkeit der Softwareversion der Ihnen eingesetzten Zentrale) Mehrfachtraktionen steuern, zusammenstellen und löschen. In diesem Abschnitt erfahren Sie: was eine Mehrfachtraktion ist wie eine Mehrfachtraktion zusammengestellt und wieder gelöscht wird wie Sie die Funktionen einer Lok in einer Mehrfachtraktion schalten können 11.1 Was ist eine Mehrfachtraktion? Bei einer Mehrfachtraktion werden mehrere Lokomotiven mit einer...

  • Page 52: Voraussetzungen Für Eine Mehrfachtraktion

    Bedienungsanleitung LH101 11.2 Voraussetzungen für eine Mehrfachtraktion: Mehrfachtraktionen können Sie mit allen Lokdecodern aus dem ® Digital plus by Lenz Programm einrichten, die ab Ende 1996 produziert wurden. Ebenfalls können Sie DCC-Decoder anderer Hersteller verwenden, sofern diese die Eigenschaft MTR unterstützen.
  • Page 53 Mehrfachtraktion (MTR) Drehen Sie den Knopf bis zur Anzeige der Option "Mehrfachtraktion". Ist die gerade gesteuerte Lok die Analoglok (Adresse 0), wird die Option "Mehrfachtraktion" nicht angezeigt. Drücken auf den Drehknopf wählt die Option aus. Drehen Sie den Knopf bis zur Anzeige "Lok einfügen".

  • Page 54: Steuern Einer Mehrfachtraktion

    Bedienungsanleitung LH101 Durch Drehen können Sie nun weitere Loks aus dem Stack auswählen, die Sie zur MTR hinzufügen möchten. Durch Drücken auf den Drehknopf fügen Sie die gerade angezeigte Adresse in die MTR ein. Fahren Sie so fort, bis Sie alle gewünschten Loks zur MTR hinzugefügt haben und …...

  • Page 55: Geschwindigkeit Und Fahrtrichtung Der Mtr

    Mehrfachtraktion (MTR) Die Mehrfachtraktion mit der Adresse 33 wird gesteuert. 11.4.1 Geschwindigkeit und Fahrtrichtung der MTR Sie können die MTR mit dem Drehknopf wie eine "normale" Lok steuern. Änderungen von Geschwindigkeit und Richtung mit dem Drehknopf wirken auf alle Loks in der MTR gleichzeitig. Es spielt also zum Steuern der MTR keine Rolle, ob die MTR-Adresse (Kennzeichen: grosses "MTR") oder die Adresse einer Lok in der MTR (Kennzeichen: kleines "m") angezeigt wird.

  • Page 56: Löschen Einer Einzelnen Lok Aus Einer Mehrfachtraktion

    Bedienungsanleitung LH101 Drücken auf den Drehknopf wählt die Option aus. Drehen Sie ggf. den Drehknopf bis zur Anzeige "MTR Loks anzeigen". Drücken Sie auf den Drehknopf, nun wird die erste der Loks in der MTR angezeigt. Durch Drehen des Knopfs blättern Sie durch die in der MTR vorhandenen Loks.
  • Page 57 Mehrfachtraktion (MTR) Aktion Display Erläuterung Rufen Sie eine Lok in der MTR oder die MTR-Adresse selbst auf Drücken Sie die Taste 'M'. Da Sie eine MTR oder eine Lok in einer MTR ausgewählt haben, wird Ihnen sofort Option "Mehrfachtraktion" angeboten. Drücken auf den Drehknopf wählt die Option aus.

  • Page 58: Löschen Einer Kompletten Mtr

    Bedienungsanleitung LH101 11.7 Löschen einer kompletten MTR Statt einzelner Loks können Sie auch die komplette Mehrfachtraktion löschen. Beim Löschen einer kompletten MTR müssen alle Loks, die sich in der MTR befinden, auf dem Gleis stehen! Nur so können die speziellen MTR-Befehle, die über das Gleis gesendet werden, die Lokdecoder auch erreichen! Erreicht der Löschbefehl den Lokdecoder nicht (durch schlechten Kontakt, oder weil Sie die Lok vom Gleis...

  • Page 59: Fehlermeldungen Bei Mehrfachtraktion

    Mehrfachtraktion (MTR) 11.8 Fehlermeldungen bei Mehrfachtraktion Haben Sie bei der Zusammenstellung der Mehrfachtraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: Error 24: Die Lokomotive wurde vor dem Einfügen in eine MTR nicht aufgerufen oder es wurde ihr kein Fahrbefehl erteilt. Sie haben versucht, eine konventionelle Lok (Adresse 0) in eine MTR einzubinden Error 25:...

  • Page 60: 12 Rückmeldungen Anzeigen

    Bedienungsanleitung LH101 Rückmeldungen anzeigen Mit dieser Funktion des Handreglers LH101 können Sie den Zustand der Eingänge an Rückmeldebausteinen LR100/101 anzeigen. Aktion Display Erläuterung Drücken Sie die Taste 'M'. Es wird Ihnen die zuletzt verwendete Option angeboten, hier im Beispiel Mehrfachtraktion gewesen..
  • Page 61 Rückmeldungen anzeigen … Sie kehren durch Drücken von 'Esc' wieder zum Steuern der Lok zurück. Wenn Sie eine Rückmeldeadresse eingeben, aber kein Rückmeldebaustein dieser Adresse Rückmeldebus angeschlossen ist so sehen Sie diese Anzeige: Nach Drücken der Taste '<=' können Sie dann die Adresse eines anderen Rückmelders eingeben…...

  • Page 62: Einstellen (Programmieren) Und Auslesen Von Decodereigenschaften

    Bedienungsanleitung LH101 Einstellen (Programmieren) und Auslesen von Decodereigenschaften In diesem umfangreichen Abschnitt erfahren Sie: ® was "Programmieren" bei Digital plus by Lenz eigentlich ist welche Eigenschaften durch Programmieren verändert werden können welche verschiedenen Methoden zum Programmieren verwendet werden können wie Sie beim Programmieren vorgehen 13.1 Was ist Programmieren und wozu dient es?
  • Page 63 Voreinsendung eines frankierten Briefumschlages (Format C5) bei der Lenz Elektronik GmbH beziehen. Ob immer alle möglichen Zahlen aus dem Wertebereich 0 bis 255 erlaubt sind, hängt von der Eigenschaft ab. Für die Eigenschaft "Basisadresse", CV1, ist der Wertebereich von 1 bis 99 zugelassen.

  • Page 64: Unterschied Zwischen "Programmieren Während Des Betriebes" Und "Programmieren Auf Dem Programmiergleis

    Programmiergleis? Immer dann, wenn Sie die Adresse eines Lokdecoders ändern wollen. ® Außerdem gibt es Digital plus by Lenz Decoder, die das Verfahren "Programmieren während des Betriebes" nicht beherrschen. Dies sind zum einen Lokdecoder, die entwickelt wurden bevor diese Eigenschaft durch die Normung der NMRA festgelegt wurde, zum andern Schaltempfänger, bei denen diese Funktionalität nicht...

  • Page 65: Programmieren Während Des Betriebes - Pom

    Im praktischen Betrieb werden Sie vermutlich die CVs für die Anfahr- und Bremsverzögerung am häufigsten verändern. 13.2.2 Welche Lokdecoder können mit PoM in ihren Eigenschaften verändert werden? Alle Digital plus by Lenz Lokdecoder ab der XF- und XS-Serie beherrschen PoM. Wenn...

  • Page 66: Können Mit Pom Werte Aus Cvs Ausgelesen Werden

    Bedienungsanleitung LH101 13.2.3 Können mit PoM Werte aus Cvs ausgelesen werden? Auch das Auslesen von Werten in CVs per PoM ist unter folgenden Voraussetzungen möglich:  Der verwendete Decoder unterstützt PoM Lesen per RailCom  Es wird eine LZV200 ab Version 3.8 eingesetzt ...
  • Page 67 Einstellen (Programmieren) und Auslesen von Decodereigenschaften Geben Sie die Nummer der CV mit den Tasten ein… (mit der Taste können Sie ein falsch eingetipptes Zeichen löschen) … und beenden Sie die Eingabe mit Druck auf die 'Lok-Taste'. Sofern die unter Abschnitt 13.2.3 "Können mit PoM Werte aus Cvs ...

  • Page 68: Auslesen Von Cvs Mit Der Adressanzeige Lrc120

    Bedienungsanleitung LH101 … und starten den Programmiervorgang erneut. Kehren Sie mit 'Esc' zur Eingabe der CV zurück. Ein weiterer Druck auf die 'Esc'-Taste führt zurück zum Loksteuern. 13.2.5 Auslesen von CVs mit der Adressanzeige LRC120 Es ist möglich, mittels PoM auch die Werte von CVs während des Betriebes auszulesen.

  • Page 69: Setzen Und Löschen Von Bits (Schaltern) Mittels Pom - Schrittweises Vorgehen

    Einstellen (Programmieren) und Auslesen von Decodereigenschaften Drücken auf den Drehknopf wählt die Option "PoM" aus. Sie sehen nun die Aufforderung zur Eingabe der CV, die Sie per PoM verändern wollen. Geben Sie die Nummer der CV mit den Tasten ein… …...
  • Page 70 Bedienungsanleitung LH101 Aktion Display Erläuterung Rufen Sie die Lok auf, deren Eigenschaften Sie mit PoM ändern wollen Drücken Sie die 'Lok' - Taste. Drücken Sie die Taste 'M'. Es wird Ihnen die zuletzt verwendete Option angeboten, hier im Beispiel Einstellung Fahrstufenmodus gewesen..
  • Page 71 Einstellen (Programmieren) und Auslesen von Decodereigenschaften Starten Programmierung durch Drücken. Während des Programmierens erscheint diese Anzeige. Mit 'Esc' kehren Sie zur Auswahl des Bit zurück, … … ein weiterer Druck auf 'Esc' geht zur Auswahl der CV. Wählen Sie nun eine andere CV, die Sie verändern wollen oder …...

  • Page 72: Programmieren Auf Dem Programmiergleis

    Bedienungsanleitung LH101 13.3 Programmieren auf dem Programmiergleis Wie schon weiter oben erläutert, verstehen wir unter Programmieren das Verändern der Eigenschaften von Decodern. Je nachdem welche Eigenschaft eines Decoders Sie verändern wollen, gibt es zwei Menüs im LH101 um die Bedienung so leicht wie möglich zu gestalten: Programmieren Adresse Dies ist die einfachste Art die Adresse eines Decoders festzustellen...

  • Page 73: Was Ist Ein Programmiergleis

    Einstellen (Programmieren) und Auslesen von Decodereigenschaften 13.3.1 Was ist ein Programmiergleis? Beim "Programmieren auf dem Programmiergleis" ist es nicht nötig, die Adresse des Empfängers zu wissen. Bei diesem Verfahren erhält der Decoder z.B. den Befehl: "Schreibe in CV4 den Wert 15!" Damit Sie sicherstellen können, dass nur ein bestimmter Decoder den Programmierbefehl empfängt, müssen Sie dafür sorgen, dass beim Programmieren auf dem Programmiergleis nur genau dieser eine De-...
  • Page 74 Bedienungsanleitung LH101 Drehen Sie ggf. den Knopf bis zur Anzeige "Programmieren Lokadresse" … … und bestätigen Sie Ihre Wahl. Die Lokadresse wird nun sofort ausgelesen. Dies dauert einige Sekunden. Konnte die Adresse erfolgreich gelesen werden, so wird sie nun angezeigt. Trat beim Auslesen ein Fehler auf, so sehen Sie eine Fehlermeldung (S.

  • Page 75: Auslesen Und Programmieren Einer Cv

    Einstellen (Programmieren) und Auslesen von Decodereigenschaften 2-stellige Lokadressen (1-99) werden im Lokdecoder in der CV1 gespeichert, 4-stellige Lokadressen (100-9999) in den CV17 CV18. Verwendung Menüs "Programmieren Lokadresse" brauchen Sie sich darüber keine Gedanken machen. Alle notwendigen, unterschiedlichen Einstellungen werden automatisch vorgenommen! Erhalten Sie beim Auslesen der Adresse die Anzeige so ist in den Lokdecoder mit der Adresse 5678 die...

  • Page 76: Binäre (Bitweise) Anzeige Des Cv-Wertes Und Änderung

    Bedienungsanleitung LH101 Drehen Sie ggf. den Knopf bis zur Anzeige "Programmieren CV" … … und bestätigen Sie Ihre Wahl. Sie sehen nun die Aufforderung zur Eingabe der CV, deren Wert Sie lesen oder verändern wollen. Geben Sie die Nummer der CV mit den Tasten ein…...
  • Page 77 Einstellen (Programmieren) und Auslesen von Decodereigenschaften Methode Sie wählen ist Ihnen frei gestellt, jedoch gibt es CVs bei denen die bitweise Eingabe einfacher ist, bei anderen empfiehlt sich die dezimale Eingabe. Beispiel: In der CV29 werden Decodereigenschaften durch Setzen oder Löschen von Bits eingestellt, hier empfiehlt sich die bitweise Eingabe.

  • Page 78: Auslesen Und Programmieren Eines Registers

    Bedienungsanleitung LH101 Sie haben nun folgende Möglichkeiten: Auswahl einer anderen CV. oder Rückkehr zum Loksteuern. Beachten Sie bei der Eingabe des Zahlenwerts in die CV, dass Sie den erlaubten Wertebereich des Empfängers nicht überschreiten! Sehen Sie ggf. in der Betriebsanleitung des Empfängers nach. CV7 (Versionsnummer) und CV8 (Herstellerkennung) können nur ausgelesen, nicht aber geschrieben werden.
  • Page 79 Einstellen (Programmieren) und Auslesen von Decodereigenschaften … und bestätigen Sie Ihre Wahl. Sie sehen nun die Aufforderung zur Eingabe des Registers, dessen Wert Sie lesen oder verändern wollen. Geben Sie die Nummer des Registers mit den Tasten ein… (mit der Taste können Sie ein falsch eingetipptes Zeichen löschen) …...

  • Page 80: Fehlermeldungen Beim Programmieren Auf Dem Programmiergleis

    Bedienungsanleitung LH101 13.4 Fehlermeldungen beim Programmieren auf dem Programmiergleis Ist beim Programmieren oder Auslesen ein Fehler aufgetreten, werden Sie durch das Display darauf hingewiesen: Error 1 Beim Programmieren oder Auslesen eines Empfängers wurde eine Stromüberlastung (Kurzschluss) festgestellt. Möglicherweise ist der Empfänger nicht richtig angeschlossen oder defekt.

  • Page 81: Setup Lh101 - Geräteeinstellung

    Setup LH101 - Geräteeinstellung Setup LH101 - Geräteeinstellung Dieser Abschnitt beschreibt die Einstellungen, die Sie am LH101 vornehmen können. Diese Einstellungen werden im LH101 dauerhaft gespeichert. 14.1 Fahrmodus einstellen Zur Steuerung von Richtung und Geschwindigkeit stehen Ihnen zwei Methoden zur Verfügung: der Normalmodus: In diesem Modus (Werkseinstellung) können Sie mit dem Drehknopf bis auf Fahrstufe 0 zurückregeln.

  • Page 82: Clubmodus Einstellen

    Bedienungsanleitung LH101 Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Fahrmodus einstellen" und drücken Sie auf den Drehknopf. Die gerade aktive Einstellung wird angezeigt. (Werkseinstellung ist "Normal") Durch Drehen wählen Sie die gewünschte Einstellung aus …...

  • Page 83: Clubmodus 1 Oder 2 Einstellen

    Setup LH101 - Geräteeinstellung Modus 2: Es ist nur möglich, die eingestellte Lok zu steuern sowie die Funktionen 0 bis 9 zu schalten. Alle anderen Bedienoptionen des LH101 sind gesperrt. Modus 0: Dies ist die Werkseinstellung. Der gesamte Bedienumfang des LH101 ist zugelassen. Modus 1 und Modus 2 werden beim Aktivieren durch ein Passwort (eine vierstellige Zahl) abgesichert.

  • Page 84: Modus 0 Einstellen

    Bedienungsanleitung LH101 Drücken auf den Drehknopf wählt diese Option aus. Sie können nun zwischen "Clubmodus 1" und " Clubmodus 2" wählen. (Befindet sich der LH101 im Modus 1 oder 2, ist dieser Menüpunkt nicht erreichbar) Drücken auf den Knopf wählt den Clubmodus aus.

  • Page 85: Zählweise Bitdarstellung

    Setup LH101 - Geräteeinstellung … "Passwort?" in der Anzeige erscheint. Wenn loslassen können Passwort eingeben, das Sie hoffentlich noch wissen ;-) . Wenn Sie das Passwort korrekt eingegeben haben, wird Hinweis Clubmodus 0 angezeigt … … danach kehrt der LH101 zum Loksteuern zurück, es wird die Lokadresse oder die Fahrstufe angezeigt.

  • Page 86: Helligkeit Display

    Bedienungsanleitung LH101 Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101"" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Zählweise Bitdarstellung" Drücken auf den Drehknopf wählt diese Option aus, die aktuelle Einstellung wird angezeigt Durch Drehen wählen Sie zwischen den Optionen aus …...
  • Page 87 Setup LH101 - Geräteeinstellung … drücken Sie die Taste 'M' Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101"" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Helligkeit Display"" Drücken auf den Drehknopf wählt diese Option aus.

  • Page 88: Kontrast Display

    Bedienungsanleitung LH101 14.5 Kontrast Display Aktion Display Erläuterung Ausgehend vom Loksteuern … … drücken Sie die Taste 'M' Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101"" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Kontrast Display""...

  • Page 89: Versionsnummer Anzeigen

    Setup LH101 - Geräteeinstellung 14.6 Versionsnummer anzeigen Aktion Display Erläuterung Ausgehend vom Loksteuern … … drücken Sie die Taste 'M' Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101"" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Versionsnummer anzeigen"...

  • Page 90: Xpressnet Adresse Einstellen

    Bedienungsanleitung LH101 14.7 XpressNet Adresse einstellen Alle am XpressNet angeschlossenen Eingabegeräte müssen zur korrekten Abwicklung des Informationsaustausches mit der Zentrale eine eigene Geräteadresse haben. Sie müssen daher sicherstellen, dass alle angeschlossenen Geräte verschiedene Geräteadressen haben. Es können zurzeit bis zu 31 Geräte an das XpressNet angeschlossen werden, d.h.

  • Page 91: Rücksetzen Auf Werkseinstellung

    Setup LH101 - Geräteeinstellung Drücken des Drehknopfs speichert den gerade angezeigten Wert, … ... Sie sind wieder im Menü "XpressNet Adresse einstellen". Mit Drücken der 'Esc' Taste gehen Sie zurück zum Loksteuern. 14.8 Rücksetzen auf Werkseinstellung Aktion Display Erläuterung Ausgehend vom Loksteuern … …...

  • Page 92: Fahrstraßenzeit

    Bedienungsanleitung LH101 … dann startet das Gerät neu. Fahrstraßen Im LH101 gespeicherte Fahrstraßen bleiben auch beim Rücksetzen auf Werkseinstellung erhalten. 14.9 Fahrstraßenzeit Mit dieser Einstellung legen Sie fest, mit welchem zeitlichen Abstand die Schaltbefehle einer Fahrstraße an die Zentrale gesendet werden. Es ist ein Bereich von 250ms (0,25s) bis 1500ms (1,5s) einstellbar.

  • Page 93: Sprachauswahl

    Setup LH101 - Geräteeinstellung Nach Drücken auf den Drehknopf wird die aktuelle Einstellung angezeigt (Werkseinstellung ist 500ms). Mit Drehen am Knopf stellen Sie die gewünschte Zeit ein. Es sind Zeiten zwischen 250ms und 1500ms einstellbar. Bestätigen Sie die Wahl durch Druck auf dem Drehknopf.
  • Page 94 Bedienungsanleitung LH101 Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Sprachauswahl" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie am Drehknopf bis zur Anzeige der gewünschten Sprache. Drücken Drehknopf wählt die Sprache aus.

  • Page 95: Systemeinstellungen (Setup System)

    Systemeinstellungen (Setup System) Systemeinstellungen (Setup System) Unter Systemeinstellungen verstehen wir solche, die nicht nur bestimmte Loks, sondern das gesamte Digitalsystem betreffen. Diese Einstellungen werden in der Zentrale (LZ100 / LZV100 / LZV200) dauerhaft gespechert. 15.1 Modellzeit stellen Diese Option ist ab Zentralen Version 3.8 (LZV200) verfügbar. In der Zentrale LZV200 ist eine Modelluhr integriert.
  • Page 96 Bedienungsanleitung LH101 Drehen Sie ggf. den Drehknopf bis die Option "Zeit stellen" sichtbar ist. Mit Drücken auf den Drehknopf wählen Sie die Option aus. Die aktuelle Einstellung der Modelluhr wird angezeigt (das Bild links zeigt den Zustand in der Werkseinstellung oder nach einem Reset der Zentrale).
  • Page 97 Systemeinstellungen (Setup System) … und drücken Sie den Drehknopf. Stellen Sie die gewünschte Minute ein … … und bestätigen Sie durch Druck auf den Drehknopf. Wählen Drehknopf Einstellung des Zeitfaktors aus. Drücken Sie den Drehknopf, … … stellen Sie den gewünschten Zeitfaktor ein …...

  • Page 98: Auto" Modus Ein- Und Ausschalten

    LZ100 / LZV100 / LZV200. Ist er eingeschaltet, so "merkt" sich die Zentrale auch nach dem Ausschalten die Geschwindigkeiten der ® aufgerufenen Loks. Schalten Sie Ihr Digital plus by Lenz System wieder ein, so fahren alle Loks mit ihrer letzten Geschwindigkeit wieder los.

  • Page 99: Verhalten Des Systems Bei Eingeschaltetem "Auto"-Modus

    Systemeinstellungen (Setup System) 15.2.1 Verhalten des Systems bei eingeschaltetem "AUTO"- Modus Wenn Sie Ihre LZ100/LZV100/LZV200 bei eingeschaltetem "AUTO"- Modus wieder in Betrieb nehmen, so sehen Sie auf dem LH101 diese Anzeige: Wenn Ihre Loks jetzt mit der "alten" Geschwindigkeit anfahren sollen, so drücken Sie einfach auf den Drehknopf.

  • Page 100: Lokadressen Aus Dem Zentralenspeicher Löschen

    Bedienungsanleitung LH101 Drehen Sie den Knopf bis zur Anzeige der Option "Versionsnummer anzeigen" 15.4 Lokadressen aus dem Zentralenspeicher löschen Die Zentrale (LZ100/LZV100/LZV200) sendet an alle in ihrem Speicher abgelegten Lokadressen wiederholt die Fahrdaten. Um nicht mehr Adressen als nötig zu senden (und damit die Reaktionszeit zu optimieren) können Sie für den Fahrbetrieb nicht benötigte Lokadressen aus dem Speicher löschen.
  • Page 101 Systemeinstellungen (Setup System) Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Lokadresse aus Zentralenspeicher löschen" Drücken auf den Drehknopf wählt die Option aus, erste Zentralenspeicher wird angezeigt. Wählen Sie die Lokadresse, die Sie löschen möchten durch Drehen aus …...

  • Page 102: Service Variable Lesen / Schreiben

    Bedienungsanleitung LH101 Verwenden Sie das Löschen einer Lokadresse aus dem Zentralenspeicher mit Vorsicht. Ist eine Adresse gelöscht, so sendet die Zentrale diese Daten nicht mehr zur Lok. Bei einer Stromunterbrechung kann also die betreffende Lok die Informationen verlieren. 15.5 Service Variable lesen / schreiben Service Variablen sind Einstellungen, die in der LZV200 vorgenommen werden können.
  • Page 103 Systemeinstellungen (Setup System) Geben Sie die Nummer der gewünschten SV ein (im Beispiel SV2, Baudrate des Interface) Bestätigen Sie die Zahleneingabe mit der 'Lok'-Taste. aktuelle Einstellung wird angezeigt. Sie können nun den angezeigten Wert löschen … … und einen neuen Wert eingeben Schließen Sie die Eingabe mit der 'Lok'-Taste Mit 'Esc' können Sie zurückkehren zur Eingabe einer anderen SV …...

  • Page 104: Anhang

    Sonderfunktionen der Lokomotiven sowie über Zustände der Weichen und Belegtmelder sind gelöscht. Tritt dieser Fehler wiederholt auf, ist möglicherweise die Batterie in der Zentrale LZ100/LZV100 leer. Bitte wenden Sie sich zum Austausch an Ihren Fachhändler oder an die Fa. Lenz Elektronik.
  • Page 105 Befehl an die Zentrale nicht die erwartete Antwort bekommen. Ursache kann eine Störung auf dem XpressNet sein. Überprüfen Sie, ob alle Kabel korrekt verbunden sind. Weiterhin ist ein Defekt an der Zentrale oder am Handregler möglich. Wenden Sie sich ggf. an Ihren Fachhändler oder die Fa. Lenz.

  • Page 106: Fahrstraßen - Formblatt

    Bedienungsanleitung LH101 16.2 Fahrstraßen - Formblatt Fahrstraße Nr._____ Fahrstraße Nr._____ Schritt Adresse + / - Schritt Adresse + / -...

  • Page 107: Hilfe Bei Störungen

    Anhang 16.3 Hilfe bei Störungen Störung mögl. Ursache Korrektur Lokomotive fährt nicht Falsche Lokadresse im Geben Sie die richtige (S. 17) Lokadresse ein. Display Lokadresse wird im Sie befinden sich in der Drücken Sie die 'Enter'-Taste. Display angezeigt, Adressauswahl des Drücken der Fahrtasten Zentralenspeichers, zeigt jedoch keine...
  • Page 108 Bedienungsanleitung LH101 Hinweise zum Vorgehen ab Seite 73. Auf dem Display Es wurde von einem Beenden Sie den NOTHALT erscheint "STOP" anderen Handregler der durch Drücken des blinkend NOTHALT ausgelöst. Drehknopfs. Auf dem Display Es wurde von einem Beenden Sie den NOTAUS erscheint "AUS"...

  • Page 109: Baumstruktur Der Optionen Des Lh101

    Anhang 16.4 Baumstruktur der Optionen des LH101 Lokadresse aus Stack des LH101 wählen Lokadresse aus Zentralenspeicher wählen Fahrstufenmodus wählen Funktionsgruppe ändern Lange drücken: Funktionen konfigurieren Refresh von Funktionen konfigurieren Dauer / Momentfunktion einstellen Weichen / Signale schalten Fahrstraßen abrufen Fahrstraßen anlegen und bearbeiten Anzeige der Modellzeit Doppeltraktion Mehrfachtraktion...
  • Page 110 Bedienungsanleitung LH101 Helligkeit Display Kontrast Display Versionsnummer anzeigen XpressNet Adresse einstellen Rücksetzen auf Werkseinstellung Fahrstraßenzeit Sprachauswahl Setup System Zeit stellen "AUTO"-Modus Versionsnummer System anzeigen Lokadresse aus Speicher löschen...
  • Page 111 Anhang...
  • Page 112 Betrieb mit nicht für Modellbahnen zugelassenen, umgebauten oder schadhaften Transformatoren bzw. sonstigen elektrischen Geräten, eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung, Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch. Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de support@lenz-elektronik.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
  • Page 113 LH101 Operating Manual Version 1.0 Edition 10 18 Art. no. 21101 B.B.10.0040...
  • Page 114 Welcome! We would like to congratulate you on your acquisition of the LH101 ® manual control by Digital plus by Lenz . We hope you will enjoy this model railway control. The LH101 manual control is the universal input device in the ®...
  • Page 115 Important advice, please read first! Contents Important advice, please read first! ................. 6 Function overview of the LH101 ................8 First steps ......................10 Connection and initial operation ..............10 3.1.1 Connection to the LZ100/LZV100 command station ........10 3.1.2 Setting the XpressNET address..............10 Operating your first train ................11 3.2.1 Calling up a locomotive address: ..............11...
  • Page 116 Operating manual LH101 Creating, editing and deleting routes ..............33 Creating a new route ..................34 Editing a route ....................35 7.2.1 Editing a step in a route ................37 7.2.2 Deleting a step from a route ................. 38 7.2.3 Adding a step to a route ................
  • Page 117 Important advice, please read first! 12.2.5 Setting and deleting bits (switches) using PoM — step by step approach ......................67 12.3 Programming on the Programming track ............70 12.3.1 What is a programming track? ..............70 12.3.2 Where to connect the programming track/the decoder? .......71 12.3.3 Reading out and changing a locomotive address .........71 12.3.4 Reading out and programming a CV ............73 12.3.4.1...

  • Page 118: Important Advice, Please Read First

    Relevant information is contained in the beginning of each section. ® The LH101 may only be operated with Digital plus by Lenz system components. Any use other than that described in this operating manual is not permitted, and all guarantees will become invalid if the LH101 is used inappropriately.
  • Page 119 Important advice, please read first! Illustration of displays and keys in the text: In most cases, the LH101 display and the keys are shown as illustrations. If the text makes reference to displays, these are put in double quotes: "L 0001" If the text makes reference to keys, these are put in single quotes: Cross references:...

  • Page 120: Function Overview Of The Lh101

    Operating manual LH101 Function overview of the LH101 This section provides a short overview of the functions of the LH101 in Version 2.0. The new features added to the previous version are shown in italics. The use of these functions is described further below. Cross references refer you to the corresponding page in this operating manual.
  • Page 121 Function overview of the LH101 signals and other magnetic articles. (p. 30) signals Additional operating options have been integrated for convenient switching of turnouts. You can save up to 16 routes with 16 steps each in the Routes LH101. (p. 33) The LH101 is capable of two so-called “club modes“...

  • Page 122: First Steps

    3.1 Connection and initial operation The LH101 may be connected to the following components of the ® Digital plus by Lenz system: LZ100 or LZV100 command station from version 3.6 onwards. As is the case with all XpressNET devices, the LH101 can be disconnected and reconnected during operation.

  • Page 123: Operating Your First Train

    First steps device address 04. If you already operate another XpressNET device on this address, you must set your LH101 to a different address. Information on setting the XpressNET address can be found in the  section "Setting the XpressNet " ( p.

  • Page 124: Changing The Direction Of Travel

    Operating manual LH101 … down to a standstill. 3.2.3 Changing the direction of travel: To change the direction of travel, first set the speed step to “0”. You can now change the direction of travel Action Display Explanation Press the rotary knob to change the direction of travel of the locomotive.

  • Page 125: Switching The Light Function Of The Locomotive Decoder

    First steps 3.2.5 Switching the light function of the locomotive decoder: Action Display Explanation Use the '0' key to switch function 0 (usually the direction-dependent head light of the locomotive) on and off. If this function is enabled, this is shown in the bottom line of the display.

  • Page 126: Basic Operating Instructions For The Lh101

    Operating manual LH101 Basic operating instructions for the LH101 First and foremost, the LH101 serves to control locomotives, i. e. to change the speed and the direction of the locomotive and to switch functions in locomotive decoders. Therefore, after being turned on, the LH101 is always set to the operating mode “Controlling locomotive”.

  • Page 127: The Lh101 Lcd Display

    Basic operating instructions for the LH101 4.3 The LH101 LCD display The LH101 has a two-line luminous LCD display. Depending on the operating mode you are in, the display will look different. The locomotive address is displayed using 4 digits. If needed, zeros are added in front of the address.

  • Page 128: The Rotary Knob Of The Lh101

    Operating manual LH101 A single locomotive (L) with address 0003 is being controlled. The direction of travel is forward. The speed step is 16 of 28. Function group 0 has been selected; functions F0 and F1 are enabled. A single locomotive (L) with address 0260 is being controlled.

  • Page 129: Controlling Locomotives

    Controlling locomotives Controlling locomotives Controlling locomotives means changing the speed and the direction of locomotives and switching functions in locomotive decoders (lighting, coupling etc.). In this section, you will learn: three different ways to select (i. e. call up) locomotive addresses. more information on controlling the speed and direction.

  • Page 130: Choosing Locomotive Addresses From The "Stack" Of The Lh101

    Operating manual LH101 Continue to enter the address. After have entered complete locomotive address, the information about function, direction and speed step associated with this locomotive address is queried from the command station and displayed. If the display flashes after you have called up the locomotive address, the locomotive has already been called up by another manual control.

  • Page 131: Selecting A Locomotive Address From The Command Station Memory

    Controlling locomotives . . . Continue until you have reached the last stack slot. Press the rotary knob to select the stack slot and the locomotive address placed therein. If you need more than 8 stack slots, you can use another LH101 and save other locomotive addresses in its stack.

  • Page 132: Taking Over Control Of A Locomotive From Another Manual Control

    Operating manual LH101 Confirm your selection. The address saved first in the command station memory is displayed. Turn the rotary knob to scroll through the command station memory. The letter in front of the address indicates whether you are dealing with a locomotive that operates in a multiple traction ("m")…...

  • Page 133: Changing The Locomotive`s Speed And Direction

    Controlling locomotives If you do not want to take over the locomotive Press the 'Esc' key to change back to the locomotive controlled before or select another locomotive address. 5.2 Changing the locomotive`s speed and direction To control the speed and direction, two methods are available: the standard mode (ex-factory setting): In this mode, use the rotary knob to decrease the speed step to 0.

  • Page 134: Locomotive-Specific Emergency Stop

    Operating manual LH101 A counter clockwise turn decreases the speed step … … down to a standstill. Press the rotary knob while in speed step 0 to change the direction of travel. 5.2.1.1 Locomotive-specific emergency stop Action Display Explanation If the speed step of a locomotive is not 0 and you briefly press the rotary knob …...

  • Page 135: Shunting Mode

    Controlling locomotives 5.2.2 Shunting mode While in shunting mode, use the rotary knob to decrease the speed step to 1. Press the rotary knob to stop the locomotive. Let the locomotive move slowly to the desired location and press the rotary knob stop...

  • Page 136: Enabling Functions In Locomotive Decoders

    The functions are numbered, beginning with 0. ® Altogether the Digital plus by Lenz system can address up to 28 functions in locomotive decoders. For the LH101, these 28 functions are divided into 3 function groups.

  • Page 137: Changing Function Groups

    Controlling locomotives 5.3.1 Changing function groups The selected function group is indicated at the bottom left of the display. Action Display Explanation Function group 0 is displayed, functions 0, 1, 3 and 8 are enabled. Briefly press the 'F' key to change to the next function group: Function group 1 is displayed, functions 12, 13, 15, 17 and 19 are enabled.

  • Page 138: Configuring The "Refresh" Of Functions

    Operating manual LH101 Press the 'F' key and keep it pressed until the display changes. Release the 'F' key and turn the rotary knob until you reach this display. Press the rotary knob; the configuration of function 1 is displayed. Turn the rotary knob until the function is displayed that you want to set to permanent or temporary operation.
  • Page 139 Controlling locomotives function information is transmitted cyclically and which is not. Ex- factory, the LZV100 cyclically transmits information about functions 0 to 8. A “refresh” of functions affects all locomotive addresses. To “refresh” functions, proceed as follows: Action Display Explanation Proceed from “Controlling locomotive”.

  • Page 140: Displaying And Changing The Speed-Step Mode

    Operating manual LH101 5.4 Displaying and changing the speed-step mode The range from stop to maximum speed of a locomotive is divided into speed steps. The more steps, the smaller the division. With the LH101 you can set 2 different divisions (also called „speed step modes”): 28 or 128 speed steps.

  • Page 141: Emergency Off

    Controlling locomotives Press the rotary knob to assign a specific speed-step mode to the locomotive address. In "128 speed steps" mode, speed step "0" and the "emergency stop" are counted as speed steps. The maximum speed step which is therefore displayed in this mode is "126".

  • Page 142: Switching Points And Signals

    (e. g. to the LS100/LS150 of the Digital ® plus by Lenz system or to other compatible modules). You can switch a total of 1024 points, signals and other magnetic articles using ® the Digital plus by Lenz system. Action Display Explanation Proceed from „Controlling locomotive“.

  • Page 143: Displaying The Point Setting

    Switching points and signals Press the '<=' key to enter another point address … …or… press the 'Esc' key to complete the switching of points and signals. While switching points and signals, it is still possible to control the speed and direction of the displayed locomotive using the rotary knob.
  • Page 144 Operating manual LH101 that it is dealing with a feedback-capable switch decoder and now shows the following: Display of the point setting ‘Rm’ indicates that you have called up a point number of a feedback- capable LS100 switch decoder. When calling up the point, the position + may be displayed. If you now press the key to switch the point, the display changes to –...

  • Page 145: Creating, Editing And Deleting Routes

    Creating, editing and deleting routes Creating, editing and deleting routes Routes are a series of switch commands for points/signals that can be called up with just a few operating steps. Routes serve to effect the point settings required for a certain path with little effort.

  • Page 146: Creating A New Route

    Operating manual LH101 7.1 Creating a new route you create a route, note down the respective point EFORE  number as well as the required setting. The Annex ( 104) includes a form that you can copy for this purpose. The download area on our website also contains a PDF form that you can use.

  • Page 147: Editing A Route

    Creating, editing and deleting routes Press the 'M' key to enter the desired point/signal setting. Press the 'M' key again to send a corresponding switch command to the point/signal. This way you can verify if you have selected the correct point and the correct setting. Press the 'point/signal' key to confirm the entries relating to this step.
  • Page 148 Operating manual LH101 Turn the rotary knob to select "Fahrstrasse bearbeiten/Edit route". Press the key to confirm your selection and … … use the rotary knob to select the route that you want to edit. Press the rotary knob to confirm your selection.

  • Page 149: Editing A Step In A Route

    Creating, editing and deleting routes 7.2.1 Editing a step in a route Proceed initially as described in the section "Editing a route", page 35 and select the option "Change step". The first step in the route selected for changing is displayed. Scroll to the step that you want to change.

  • Page 150: Deleting A Step From A Route

    Operating manual LH101 … select another step for editing … …or… … press the ‘Esc‘ key to leave the menu "Fahrstraßen bearbeiten/Edit routes" and return to “Controlling locomotive”. 7.2.2 Deleting a step from a route Proceed initially as described in the section "Editing a route", page 35. Select the option "Schritt löschen/Delete step"...

  • Page 151: Adding A Step To A Route

    Creating, editing and deleting routes … press the 'Esc' key to cancel the deletion process and return to selecting a step. 7.2.3 Adding a step to a route The option " New step" is displayed only if the maximum amount of steps in a route has not yet been reached! Proceed initially as described in the section "Editing a route", page 35.
  • Page 152 Operating manual LH101 Use the rotary knob to select "Fahrstrasse löschen/Delete route". Press the key to confirm your selection and … select the route that you want to delete. Press the key again to confirm the deletion. The selected route is deleted. You are now back in the routes menu.

  • Page 153: Setting Routes

    Setting routes Setting routes Before you can set routes, you have to create routes in the LH101. The creating, editing and deleting of routes is  described from page 33 onward. The setting of a route is similar to the setting of points and signals: Action Display Explanation...
  • Page 154 Operating manual LH101 When the route has been created, a confirmation is displayed. You can now … … turn the rotary knob again to select the next route. …or… press the '<=' key to go back up a level so you can switch individual points.
  • Page 155 Displaying the fast clock Displaying the fast clock This feature can only be used when using the LZV200 central unit. Before you can use the time display, you must set the model time and the desired factor in the "Setup System" of the LZV200 central unit.

  • Page 156: Double Traction

    Operating manual LH101 10 Double traction The LH101 allows you to add two locomotives to a double traction and to control them as if they were one locomotive. In this section, you will learn: what a double traction is the requirements for a double traction how to assemble a double traction how to switch between the two locomotives in a double traction how to disassemble a double traction...

  • Page 157: Assembling Two Locomotives In A Double Traction

    Double traction 10.3 Assembling two locomotives in a double traction: Call up the first locomotive (e. g. locomotive no. 24) and drive it to the location on your layout where you want to couple it to the second locomotive. Now, call up the second locomotive (e. g. locomotive no. 78) and drive it next to the first locomotive.

  • Page 158: Assembling Locomotives With Different Speed Steps Into A Double Traction

    Operating manual LH101 Both locomotives can now be controlled simultaneously by turning the rotary knob. You can stop or change the direction of travel as if you were controlling one locomotive. You can now control the assembled double traction as if it was one locomotive.

  • Page 159: Error Messages When Assembling A Double Traction

    Double traction Press the 'M' key. Turn the rotary knob until you reach the option "Doppeltraktion/Double traction". Press the rotary knob to select the option. A security query is displayed. Press the 'Esc' key to cancel the process. Press the key again to disassemble the double traction;...
  • Page 160 Operating manual LH101 One of the two locomotives that you wanted to add to the double reaction has already been called up by another manual control. One of the two locomotives that you wanted to add to the double traction is already part of another double traction. The speed step of one of the two locomotives was not 0.

  • Page 161: Multiple Traction (Mtr)

    11.2 Requirements for a multiple traction: You can assemble multiple tractions with all locomotive decoders of ® the Digital plus by Lenz programme that were produced as of the end of 1996. You can also use DCC decoders of other manufacturers...

  • Page 162: Assembling A Multiple Traction (Mtr)

    Operating manual LH101 provided they support the MTR function. Further information can be obtained from the manufacturers of these decoders. All locomotives that you want to add to an MTR must be located on the layout! Only then can the locomotive decoders receive the special MTR commands sent over the track! The addresses of all locomotives that you want to add to a multiple...
  • Page 163 Multiple traction (MTR) If the locomotive currently controlled is a conventional analogue locomotive (address 0), the option "multiple traction" is not available. Press the rotary knob to select the option. Turn the rotary knob to display "Lok einfügen/Add locomotive". Press the rotary knob to select the option. You are asked to enter the multiple traction address.

  • Page 164: Controlling A Multiple Traction

    Operating manual LH101 Press the rotary knob to add the displayed address to the MTR. Continue until you have added all desired locomotives to the MTR and … … complete the assembly process. Locomotives from the LH101`s stack that are already part of a double traction or a multiple traction are not available.

  • Page 165: Switching Functions In The Mtr

    Multiple traction (MTR) 11.4.2 Switching functions in the MTR The keys that turn functions on or off affect only that locomotive in the MTR whose address is displayed (indicted by a lower case “m”). If the MTR address (indicted by an upper case “M”) is displayed, you cannot switch functions and no functions are displayed.

  • Page 166: Deleting A Locomotive From A Multiple Traction

    Operating manual LH101 Turn the rotary knob to scroll through the locomotives that are part of the MTR. Press the rotary knob to select the desired locomotive. 11.6 Deleting a locomotive from a multiple traction You can delete any locomotive that is part of an MTR at any time. When deleting a locomotive from an MTR, this locomotive must be located on the layout! Only then can the locomotive decoders receive the special MTR commands...
  • Page 167 Multiple traction (MTR) Turn the rotary knob until "MTR Loks löschen/Delete locomotives" displayed. Press rotary knob to display the locomotives in the MTR. Turn the rotary knob to select the locomotive address that you want to delete from the MTR. Press the rotary knob to confirm your selection.

  • Page 168: Deleting A Complete Mtr

    Operating manual LH101 11.7 Deleting a complete MTR You can also delete the complete multiple traction. When deleting a complete MTR, all locomotives in the MTR must be located on the layout! Only then can the locomotive decoders receive the special MTR commands sent over the track! If a command to delete does not reach the locomotive decoder (due to bad contact or because you have removed...

  • Page 169: Error Messages Relating To Multiple Tractions

    Multiple traction (MTR) 11.8 Error messages relating to multiple tractions If you made an error when assembling the multiple traction, you receive one of the following messages: Error 24: The locomotive was not called up before it was added to the MTR or the locomotive was not given an operating command.

  • Page 170: Displaying Feedback

    Operating manual LH101 12 Displaying feedback Use this function to display the status of inputs of LR100/101 feedback modules. Action Display Explanation Press the 'M' key. You are offered the option last selected, e. g. multiple traction. Turn rotary knob display "Rückmeldungen anzeigen/Display...
  • Page 171 Displaying feedback If you enter a feedback address, but no feedback module with that address is connected to the feedback bus, you see the following display: Press the '<=' key to enter the address of another feedback module … The valid feedback address range is 1 to 128. If you enter a lower or higher value, you will be asked to enter a feedback address.

  • Page 172: Configuring (Programming) Decoder Settings

    CV3 is always the starting delay, and CV4 is always the braking delay. A description of the available CVs and their settings is contained in Digital plus by Lenz® locomotive decoder manuals or in the " Handbuch Lokdecoder (Art. no. 90005)".

  • Page 173: Difference Between "Programming In Operational Mode" And

    Configuring (programming) decoder settings There are also “index cards” that contain the entered numeric value in another way of writing to facilitate use. This other way of writing is called binary writing. Here, the numeric value is not displayed using the digits 0,1,2,3,4,5,6,7,8,9, but using only the digits 0 and 1.

  • Page 174: When To Use "Programming On The Programming Track

    Whenever you want to change the address of a locomotive decoder. ® There are also Digital plus by Lenz decoders that are not capable of "Programming in operational mode", e. g. locomotive decoders that were developed before this feature became an NMRA standard, or e.

  • Page 175: Programming In Operational Mode - Pom

    13.2.2 Which locomotive decoders can have their settings changed using PoM? All Digital plus by Lenz locomotive decoders from the XF and XS series onwards are capable of PoM. If you use locomotive decoders from other manufacturers, please refer to their manuals to check if these are capable of PoM.

  • Page 176: Programming A Numeric Value Into A Cv - Step By Step Approach

    Operating manual LH101  If the decoder from which PoM values are to be read out is not within the supply range of the LZV200, an LV103 must be used as amplifier. 13.2.4 Programming a numeric value into a CV — step by step approach: In the following example, we will change the starting delay of the locomotive with address 3 using PoM...
  • Page 177 Configuring (programming) decoder settings Provided that the requirements described in section 13.2.3 "Can PoM  be used to read values from Cvs? ( p. 63) are fulfilled, the value of the entered CV is now read out by RailCom and displayed: In this example, the value "006"...

  • Page 178: Reading Out Cvs Using The Lrc120 Address Display

    Operating manual LH101 13.2.5 Reading out CVs using the LRC120 address display It is possible to read out CV values via PoM during operation. Requirements:  use of a RailCom-capable locomotive decoder  the locomotive is located in a track section monitored by the LRC120 address display ...

  • Page 179: Setting And Deleting Bits (Switches) Using Pom - Step By Step Approach

    Configuring (programming) decoder settings The LRC120 address display shows the value of CV3 for approx. 3 seconds. "c" flashes at the very left of the display; the value is displayed on the right: Whenever you enter the number of a CV, a PoM read command is sent to the decoder which sends the content of the respective CV via RailCom.
  • Page 180 Operating manual LH101 Press the rotary knob to select the option "PoM". You are asked to enter the CV that you want to change using PoM. Use the keypad to enter the number of the CV … … and press the 'locomotive' key to complete the entry process.
  • Page 181 Configuring (programming) decoder settings You can now select another CV that you want to change or … … return to “Controlling locomotive”.

  • Page 182: Programming On The Programming Track

    Operating manual LH101 13.3 Programming on the Programming track As explained above, programming means changing the settings of decoders. Depending on the decoder setting that you want to change, two menus are available to facilitate handling: Programming Address This is the easiest way to determine or change a decoder address. You do not need to know in which CVs the values for the address have to be entered, the process is the same for all addresses.

  • Page 183: Where To Connect The Programming Track/The Decoder

    Configuring (programming) decoder settings 13.3.2 Where to connect the programming track/the decoder? The Digital plus command stations LZ100, LZV100 and LZV200 have special connection terminals for the programming track (or the decoder). These connections are labelled P and Q. More information can be found in the operation manual of the respective command station.
  • Page 184 Operating manual LH101 Now enter the desired new address using the keypad… (press the key to correct your entry if necessary). Press the 'locomotive' key to complete the entry process. The desired address is now entered into the locomotive decoder. The locomotive address is displayed.

  • Page 185: Reading Out And Programming A Cv

    Configuring (programming) decoder settings If you see this display while reading out the address, multiple traction address 33 is programmed in the locomotive decoder with address 5678 and the locomotive is set to operate with the MTR address 33. If you enter a new address, the MTR address will be deleted! 13.3.4 Reading out and programming a CV Action...

  • Page 186: Binary (Bitwise) Displaying And Changing Of The Cv Value

    Operating manual LH101 … press the 'locomotive' key to complete the entry process. The CV is read out and the result displayed. Now, you have the following options: Enter another value in the CV change to the binary display (and changing the value) select another CV return to “Controlling locomotive”.
  • Page 187 Configuring (programming) decoder settings After the result is displayed, change to the bitwise (binary) display of the decimal numeric value. The bottom line of the display indicates which bits are set. For decimal value 10 these are bits 2 and 4 (counting starts at 1). If you want to make changes, press the corresponding number keys.
  • Page 188 Operating manual LH101 Make sure you do not exceed the valid value range of the decoder when entering the numeric value in the CV! If needed, refer to the operating manual of the decoder. CV7 (version number) and CV8 (manufacturer identification) can only be read out, but not entered.
  • Page 189 Configuring (programming) decoder settings … and the result is displayed. You now have the following options: Enter another value in the register. Switch to binary display (and change the value). The procedure is the same as for programming a CV. Selection of another register.

  • Page 190: Error Messages While Programming On The Programming Track

    Operating manual LH101 13.4 Error messages while programming on the programming track If an error occurred during programming or reading out process, you will receive an error message: Error 1 While programming or reading out a decoder, a power overload (short circuit) was detected.

  • Page 191: Lh101 Setup (Device Setting)

    LH101 setup (device setting) 14 LH101 setup (device setting) This section describes the possible settings of the LH101. These are permanently saved in the LH101. 14.1 Setting the speed step mode To control direction and speed, two methods are available: Standard mode: In this mode (ex-factory setting) you can decrease the speed step to 0 using the rotary knob.

  • Page 192: Setting The Club Mode

    Operating manual LH101 Press the rotary knob to select this option. Turn the rotary knob until the option "Fahrmodus einstellen/Setting speed step mode" is displayed and press the rotary knob. The current setting is displayed. (ex-factory setting is "standard"). Turn the rotary knob to select the desired setting …...

  • Page 193: Setting Club Mode 1 Or 2

    LH101 setup (device setting) Mode 2: It is possible to control the locomotive set and to switch functions 0 to 9. All other operating options are blocked. Mode 0: This is the ex-factory setting. The entire range of operating options is available. Mode 1 and mode 2 are secured by a password (a four-digit number).

  • Page 194: Setting Mode 0

    Operating manual LH101 Press the rotary knob to select this option. You can now choose between "Clubmodus 1/Club mode 1" and " Clubmodus 2/Club mode 2”. (If the LH01 is in mode 1 or 2, this menu is not available). Press the rotary knob to select the desired club mode.

  • Page 195: Counting Method For Bit Representation

    LH101 setup (device setting) … "Passwort?/Password?" is displayed. Release the button to enter the password (which we hope you remember ). If you have entered the correct password, "Clubmodus 0 aktiviert/Club mode 0 enabled" is displayed. LH101 returns “Controlling locomotive”. The locomotive address or the speed step are displayed.

  • Page 196: Display Brightness

    Operating manual LH101 Press the rotary knob to select this option. Turn the rotary knob until the option "Zählweise Bitdarstellung/Counting method bit representation" is displayed. Press the rotary knob to select this option. The current setting is displayed. Turn the rotary knob to select an option … …...
  • Page 197 LH101 setup (device setting) Turn the rotary knob until the option "Setup LH101/LH101 setup" is displayed. Press the rotary knob to select this option. Turn the rotary knob until the option "Helligkeit Display/Display brightness" displayed. Press the rotary knob to select this option. Turn the rotary knob to set the display brightness.

  • Page 198: Display Contrast

    Operating manual LH101 14.5 Display contrast Action Display Explanation Select the locomotive address that is to be operated in club mode 1 or 2. Press the 'M' key. Turn the rotary knob until the option "Setup LH101/LH101 setup" is displayed. Press the rotary knob to select this option.

  • Page 199: Displaying The Version Number

    LH101 setup (device setting) 14.6 Displaying the version number Action Display Explanation Select the locomotive address that is to be operated in club mode 1 or 2. Press the 'M' key. Turn the rotary knob until the option "Setup LH101/LH101 setup" is displayed. Press the rotary knob to select this option.

  • Page 200: Setting The Xpressnet Address

    Operating manual LH101 14.7 Setting the XpressNet address All input devices connected to the XpressNET must have their own device address to ensure the correct exchange of information with the command station. You must therefore make sure that all connected devices have different device addresses.

  • Page 201: Reset To Ex-Factory Setting

    LH101 setup (device setting) Press the rotary knob to save the displayed value. Return to the menu "XpressNet Adresse einst./Setting the XpressNet address". Press the 'Esc' key to return to “Controlling locomotive”. 14.8 Reset to ex-factory setting Action Display Explanation Select the locomotive address that is to be operated in club mode 1 or 2.

  • Page 202: Route Interval

    Operating manual LH101 … the device restarts. Routes Routes saved in the LH101 will be available even after a reset to the ex-factory setting. 14.9 Route interval This setting determines the time lag with which switch commands of a route are sent to the command station. The settable range is 300ms (0.3s) to 2750ms (2.75s).
  • Page 203 LH101 setup (device setting) Turn the rotary knob to set the desired interval. Times between 250ms and 1500ms can be set. Press the rotary knob to confirm your selection. You receive a confirmation. Press the 'Esc' key to move up one level in the menu …...
  • Page 204 Operating manual LH101 Turn the knob until the "Sprachauswahl" option is displayed. Choose this option by pressing the rotary knob. Turn the rotary knob until the "English" language is displayed. Press the rotary knob to select the language. You will see this display for a few seconds, after which the LH101 will automatically switch back to locomotive control.

  • Page 205: System Setup

    System setup 15 System setup System settings are settings that do not only affect individual locomotives but the entire digital system. These settings are saved permanently in the command station (LZ100/LZV100/LZV200). 15.1 Setting the fast clock This option is available from LZV200 version 3.8. A fast clock is integrated in the LZV200 command station.
  • Page 206 Operating manual LH101 The current setting of the model watch is displayed (the picture on the left shows the status in the factory setting or after a reset of the control unit) Press the Rotary encoder to select the day of the week setting.

  • Page 207: Enabling And Disabling The "Auto" Mode

    System setup Set the desired minute ..and press the rotary knob. Use the rotary knob to select the setting of the time factor. Press the rotary knob, ..set the desired time factor ..and confirm by pressing the rotary knob. Press the 'M' key to save the settings in the LZV200 command station.

  • Page 208: System Behaviour With "Auto" Mode Enabled

    Operating manual LH101 the speed of called-up locomotives even after turnoff. After turnon, all locomotives will start with their previous speed. To enable the mode: Action Display Explanation Proceed from “Controlling a locomotive”. Change to the general menu. Turn the rotary knob until the option "Setup System/System Setup"...

  • Page 209: Displaying The System Version Number

    System setup If you want your locomotives to accelerate at their previous speed, press the rotary knob. If you don’t, turn the rotary knob and confirm the setting. Now, the speed information saved in the LZ100/LZV100/LZV200 command station is deleted. direction function information is saved.

  • Page 210: Deleting Locomotive Addresses From The Command Station Memory

    Operating manual LH101 15.4 Deleting locomotive addresses from the command station memory The LZ100/LZV100/LZV200 command station repeatedly sends operating data to all locomotive addresses contained in its memory. To avoid sending more addresses than necessary (and to optimise the reaction time), you can delete locomotive addresses from the memory that are not required for operation.
  • Page 211 System setup Press the rotary knob to select this option. The first locomotive in the command station memory is displayed. Turn the rotary knob to select the locomotive address that you want to delete … … press the rotary knob to confirm your selection.
  • Page 212 Operating manual LH101 15.5 Read / write service variables (SV) Service variables are settings that can be made in the LZV200. For example, the baud rate of the interface integrated in the LZV200 can be set. Which service variables are available and what they are used for is described in the operating manual of the LZV200.
  • Page 213 System setup Complete the entry with the 'Loco' key. With 'Esc' you can return to the input of another CV ... … or … … step by step … … return to locomotive control.

  • Page 214: Appendix

    If this error appears repeatedly, the battery in the LZ100/LZV100 command station may be dead. Please contact your model railway dealer or Lenz Elektronik for replacement. Error 98 The command sent from the manual control to the command station is not available in its list of commands.
  • Page 215 The cause may be interference on the XpressNET. Please check if all wires are connected correctly. If this does not solve the problem, it is possible that the command station or the manual control are defective. Please contact your model railway dealer or Lenz Elektronik.

  • Page 216: Routes Form

    Operating manual LH101 16.2 Routes form Route no._____ Route no._____ Step Address Step Address...

  • Page 217: Trouble Shooting

    Appendix 16.3 Trouble shooting Problem Possible cause Solution Locomotive does not run Wrong locomotive address Enter correct locomotive on the display address (p. 17) Locomotive address on You are in the address Press 'Enter'. the display, but pressing selection mode of the operating keys yields no command station memory, response...
  • Page 218 Operating manual LH101 can be found on page 71. “STOP” flashes on the An emergency stop was Press the rotary knob to display. initiated by another manual cancel the emergency stop. control. An emergency off was Press the rotary knob to “OFF”...

  • Page 219: Tree Structure Of Options Of The Lh101

    Appendix Tree structure of options of the LH101 16.4 Select locomotive address from the LH101 stack Select locomotive address from the command station memory Select speed step mode Change function group Press longer: Configure functions Configure “refresh” of functions Set permanent/temporary operation Switch points/signals Call up routes Create and edit routes...
  • Page 220 Operating manual LH101 Contrast display Display version number Set XpressNet address Reset to ex-factory setting Route interval System setup "AUTO" mode Display system version number Delete locomotive address from memory...
  • Page 221 Furthermore, in all such cases guarantees become invalid. Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de support@lenz-elektronik.de Keep this operating manual for later use!
  • Page 222 LH101 Mode d’emploi Version 1.0 1. édition 09 18 Art. n° 21101 B.B.10.0041...
  • Page 223 Mode d’emploi LH101 Bienvenue ! Nous vous félicitons pour l'acquisition de ce régulateur LH101 Digital plus by Lenz ® et vous souhaitons beaucoup de plaisir dans l'utilisation de ce mode de pilotage. Le régulateur LH101 est l’appareil de commande universel du système Digital plus by Lenz ®.
  • Page 224 Remarques importantes, à lire avant tout ! Table des matières Remarques importantes, à lire avant tout ! ............. 6 Vue d'ensemble des fonctionnalités du LH101............8 Vos premiers pas ....................10 Connexion et mise en service ..............10 3.1.1 Connexion à la centrale LZ100/LZV100 .............10 3.1.2 Réglage de l'adresse du bus XpressNet ............10 Votre première conduite ................11...
  • Page 225 Mode d’emploi LH101 6.1 Affichage de la position des aiguillages ..........32 6.1.1 Utilisation de décodeurs de commutation sans rétrosignalisation ..... 32 6.1.2 Utilisation de décodeurs de commutation avec rétrosignalisation ..... 32 Créer, éditer et supprimer des itinéraires ............... 35 Créer un nouvel itinéraire ................
  • Page 226 Remarques importantes, à lire avant tout ! 12.2.3 Programmation d’une valeur de nombre dans une CV - procédure pas à pas ....................66 12.2.4 Lecture de CV au moyen de l'indicateur d'adresse LRC120......68 12.2.5 Inscription et effacement de bits (commutateurs) au moyen de la PoM –...

  • Page 227: Remarques Importantes, À Lire Avant Tout

    Remarques importantes, à lire avant tout ! Le régulateur LH101 est un composant du système Digital plus by Lenz ®. Il a subi des tests intensifs avant sa mise en service. Lenz Elektronik GmbH garantit un fonctionnement correct si vous tenez compte des remarques suivantes.
  • Page 228 Remarques importantes, à lire avant tout ! Toutes les étapes décrites supposent que vous avez raccordé le régulateur au système Digital plus by Lenz ® et que celui-ci est électriquement branché. Représentation des annonces et touches dans le texte : Dans la plupart des cas, l'affichage du LH101 est représenté...

  • Page 229: Vue D'ensemble Des Fonctionnalités Du Lh101

    Mode d’emploi LH101 Vue d'ensemble des fonctionnalités du LH101 Cette section vous donne un bref aperçu des caractéristiques du LH101 en version 2.0, les nouvelles fonctionnalités ajoutées à la version précédente sont indiquées en italique. Vous trouverez plus loin des informations détaillées au sujet de son utilisation et, à chaque fois, une référence à...
  • Page 230 Vue d'ensemble des fonctionnalités du LH101 vitesse pour l'adresse de la locomotive affichée par crans de vitesse (page 26). Deux locomotives peuvent être facilement assemblées en Double traction (DTR) une double traction et pilotées ensemble (page 45). Traction multiple (MTR) Plusieurs locomotives peuvent être assemblées en une multitraction et pilotées simultanément sous une même adresse (page 51).

  • Page 231: Vos Premiers Pas

    LH101. Connexion et mise en service Le LH101 peut être raccordé aux composants du système Digital plus by Lenz ® : LZ100 ou LZV100 à partir de la version 3.6. Comme avec tous les appareils XpressNet, vous pouvez débrancher votre LH101 et le rebrancher ailleurs pendant l’exploitation.

  • Page 232: Votre Première Conduite

    Vos premiers pas tous les appareils raccordés possèdent bien chacun une adresse personnelle différente de celle des autres appareils. Conformément à la centrale utilisée, vous pouvez raccorder jusqu’à 31 appareils au bus XpressNet. Chaque régulateur LH101 est réglé en usine sur l’adresse 04. Si vous avez déjà...

  • Page 233: Pilotage De La Locomotive

    Mode d’emploi LH101 3.2.2 Pilotage de la locomotive: Vous commandez la vitesse et le sens de marche de la locomotive au moyen du curseur rotatif. Action Ecran Explication Tournez le curseur dans le sens horaire pour augmenter la vitesse. Tournez le curseur dans le sens antihoraire pour diminuer la vitesse, …...

  • Page 234: Arrêt D'urgence

    Vos premiers pas 3.2.4 Arrêt d'urgence : Action Ecran Explication Pressez le curseur rotatif et maintenez la pression jusqu'à ce que "! ETEINT !" soit affiché. Le courant est maintenant coupé sur la voie. Pour rebrancher le courant, pressez à nouveau le milieu du curseur rotatif …...

  • Page 235: Bases De L'utilisation Du Lh101

    Mode d’emploi LH101 Bases de l’utilisation du LH101 premier lieu, nous étudierons avec le LH101 le pilotage des locomotives, c’est-à-dire le réglage de la vitesse et du sens de marche ainsi que la commutation des fonctions d'un décodeur de locomotive. Après la mise en marche, c'est donc toujours le mode de fonctionnement Pilotage de locomotive qui est affiché.

  • Page 236: L'écran À Cristaux Liquides (Lcd) Du Lh101

    Bases de l’utilisation du LH101 L'écran à cristaux liquides (LCD) du LH101 Le LH101 dispose d'un écran à diodes rétroéclairé comportant deux lignes. En fonction du statut d'exploitation dans lequel vous vous trouvez, la représentation de l’écran est différente. L'affichage de l'adresse de la locomotive est toujours à quatre chiffres, le cas échéant avec un ou des zéros en premier lieu.

  • Page 237: Le Curseur Rotatif Du Lh101

    Mode d’emploi LH101 Exemples d'affichages typiques lors du pilotage de locomotive : La locomotive seule (L) portant l'adresse 0003 est pilotée. Le sens de marche est en avant. Le cran de vitesse est 16 sur 28 crans. Le groupe de fonctions sélectionné est 0 et les fonctions F0 et F1 sont activées.

  • Page 238: Pilotage De Locomotives

    Pilotage de locomotives Pilotage de locomotives Le pilotage de locomotives comprend la modification de la vitesse et du sens de marche ainsi que la commutation des fonctions dans les locomotives (feux de signalisation, dételeur, etc.). Dans ce chapitre-ci, vous apprendrez : ...

  • Page 239: Sélection D'une Adresse De Locomotive Dans La Pile D'adresses Du Lh101

    Mode d’emploi LH101 Action Ecran Explication Pressez la touche 'Locomotive'. Commencez à encoder l'adresse. Si vous vous trompez, effacez le dernier chiffre entré à l’aide touche Continuez à encoder les autres chiffres. l’encodage. informations concernant les fonctions, le sens de marche et le cran de vitesse sont demandées à...

  • Page 240: Feuilletage De La Pile

    Pilotage de locomotives 5.1.2.1 Feuilletage de la pile Action Ecran Explication Pressez la touche 'Locomotive'. En tournant le curseur rotatif, vous feuilletez la pile. Si vous tournez dans le sens horaire, vous feuilletez en avant et, si vous tournez dans le sens contraire, vous feuilletez en arrière.
  • Page 241 Mode d’emploi LH101 locomotive, s’inscrivent l’adresse de celle-ci et les données correspondantes (cran de vitesse, état des fonctions). Une alternative à l'encodage direct d'une adresse de locomotive ou d'une sélection hors de la pile du régulateur consiste aussi à sélectionner une locomotive dans cette mémoire de la centrale. Action Ecran Explication...

  • Page 242: Transfert D'une Locomotive D'un Régulateur À Un Autre

    Pilotage de locomotives consultant le chapitre "Suppression d'adresses de locomotive dans la  mémoire de la centrale" ( page 100). Précision valable pour la version logicielle 3.6 du LZ100/LZV100 : jusqu'à 100 adresses de locomotive à 2 chiffres et jusqu'à 128 adresses de locomotive à...

  • Page 243: Mode Normal

    Mode d’emploi LH101 la locomotive à la vitesse minimale jusqu'à l'endroit désiré sans danger qu'elle s'arrête trop tôt. Comment activer ou désactiver le mode normal ou le mode manœuvre est décrit dans le chapitre "Réglage du mode de pilotage" à partir de la page 81 . Ne confondez pas le mode manœuvre du LH101 avec la fonction manœuvre qui est encodé...

  • Page 244: L'arrêt D'urgence Spécifique À Une Locomotive

    Pilotage de locomotives 5.2.1.1 L'arrêt d'urgence spécifique à une locomotive Action Ecran Explication Si le cran de vitesse n'est pas 0 et que vous pressez brièvement le curseur, … … un arrêt d'urgence se déclenche pour la locomotive concernée. La locomotive s'arrête sans aucune temporisation de freinage.

  • Page 245: Activation Des Fonctions Du Décodeur De Locomotive

    Activation des fonctions du décodeur de locomotive Tous les décodeurs de locomotive Digital plus by Lenz ® possèdent une ou plusieurs fonctions complémentaires. Les fonctions sont numérotées en commençant par 0. Au total, le système Digital plus by Lenz ®...

  • Page 246: Commutation Entre Les Groupes De Fonctions

    Pilotage de locomotives Ces 28 fonctions sont divisées en 3 groupes de fonctions pour les besoins du LH101. Pour passer d'un groupe à un autre, référez-vous à la ligne inférieure de l'écran. En relation avec le groupe de fonctions sélectionné (0 – 2), les fonctions sont commutées comme suit : Taste: Groupe de fonctions 0:...

  • Page 247: Configuration Des Fonctions Du Décodeur De Locomotive

    Mode d’emploi LH101 L'écran montre de nouveau le groupe de fonctions Fg 0. Après la première mise en service du LH101, c'est le groupe de fonctions 0 qui apparaît sur l'écran. 5.3.2 Configuration des fonctions du décodeur de locomotive Il vous est possible de régler les fonctions F1 à F28 soit sur fonctionnement permanent, soit sur fonctionnement momentané.

  • Page 248: Configuration Du Rafraîchissement (Refresh) Des Fonctions

    Pilotage de locomotives Pressez le curseur pour faire apparaître la configuration fonction1 (ici fonctionnement permanent). Tournez le curseur pour faire apparaître la fonction vous désirez régler fonctionnement permanent ou momentané. En pressant le curseur, vous basculez au choix entre fonctionnement permanent ou momentané.
  • Page 249 Mode d’emploi LH101 transmission cyclique des fonctions 0 à 8. Le refresh est réglé globalement, donc valable pour toutes les adresses de locomotive. Procédure pour régler le rafraîchissement : Action Ecran Explication Démarrez avec menu Pilotage locomotive. importe l'adresse locomotive qui est affichée. Pressez le curseur pour faire apparaître le paramètre en cours du rafraîchissement.

  • Page 250: Indication Et Modification Des Crans De Vitesse

    Pilotage de locomotives Indication et modification des crans de vitesse La plage de vitesse allant de l’arrêt à la vitesse maximale d’un véhicule moteur est divisée en crans de vitesse. Plus il y a de crans, plus cette division est fine. Avec le LH101, vous pouvez choisir entre 2 types de réglages, appelés "modes de pilotage par crans de vitesse", lesquels comportent respectivement 28 et 128 crans de vitesse.

  • Page 251: Arrêt D'urgence

    Mode d’emploi LH101 En tournant le curseur, vous affichez le nombre de crans de vitesse désiré. Pour attribuer un mode de pilotage par crans de vitesse déterminé, pressez le curseur rotatif. En mode pilotage à "128 crans de vitesse", le cran de vitesse "0"...

  • Page 252: Commutation Des Articles Électriques/Électromagnétiques

    A cet effet, ces articles doivent être raccordés à des décodeurs de commutation, par exemple LS100/LS150 du système Digital plus by Lenz ® ou encore à d’autres modules similaires compatibles. Au total, il est possible de commuter 1 024 articles électriques et électromagnétiques avec le système...

  • Page 253: Affichage De La Position Des Aiguillages

    Mode d’emploi LH101 … appuyer sur la touche'8' pour passer à '+'. … appuyer sur la touche'8' pour passer à '-'. La touche '<=' vous permet d'encoder une autre adresse d'accessoire … …ou… avec touche 'Esc' terminer commutation des aiguillages et signaux. Pendant la commutation d'aiguillages et signaux, il est possible de modifier la vitesse et le sens de marche de la locomotive affichée au moyen du curseur rotatif.
  • Page 254 Commutation des articles électriques/électromagnétiques Conditions préalables : - utilisation de décodeurs de commutation LS100 aptes à la rétrosignalisation - câblage du bus de rétrosignalisation (R, S) à la centrale - moteurs d'aiguillages avec fins de course ou - contacts de rétrosignalisation aux moteurs d'aiguillage Supposons que l'aiguillage n°...
  • Page 255 Mode d’emploi LH101 c'est que sur cette adresse ne se trouve aucun décodeur de commutation mais au contraire un module de rétrosignalisation LR100/LR101. Dans ce cas, une pression sur la touche n'aura aucun effet. Vous pouvez introduire une autre adresse d'aiguillage en vous servant de la touche <= …...

  • Page 256: Créer, Éditer Et Supprimer Des Itinéraires

    Créer, éditer et supprimer des itinéraires Créer, éditer et supprimer des itinéraires Les itinéraires sont une suite de plusieurs ordres de commutation d'aiguillages et de signaux que vous pouvez aisément appeler au moyen de peu de manipulations. Avec de tels itinéraires, vous pouvez aisément régler les positions d'aiguillage nécessaires pour un itinéraire particulier.

  • Page 257: Créer Un Nouvel Itinéraire

    Mode d’emploi LH101 Créer un nouvel itinéraire AVANT de créer. un itinéraire, vous devriez noter les numéros d'aiguillages concernés ainsi que leurs positions respectives. Dans l'appendice, vous trouverez un tableau de caractéristiques que vous pourrez copier dans ce but. Sur notre site et dans l'onglet des téléchargements, vous trouverez également un tel tableau sous forme de fichier pdf.

  • Page 258: Editer Un Itinéraire

    Créer, éditer et supprimer des itinéraires nouvelle pression touche 'Aiguillages/signaux' confirme votre entrée. Derrière l'adresse apparaît maintenant le signe + ou – pour désigner la position. Avec la touche 'M', vous pouvez introduire la position souhaitée de l'aiguillage/signal. A chaque pression sur la touche 'M', un ordre de commutation correspondant est envoyé...
  • Page 259 Mode d’emploi LH101 Avec la touche 'Aiguillages/signaux', vous passez au menu permettant de commuter aiguillages et signaux. seconde pression touche 'Aiguillages /signaux' vous permet de parvenir menu création édition suppression) d'itinéraires. Sélectionnez à l'aide du curseur l'option "éditer itinéraire". Confirmez votre choix par une pression sur le curseur ...

  • Page 260: Modifier Une Étape Dans Un Itinéraire

    Créer, éditer et supprimer des itinéraires 7.2.1 Modifier une étape dans un itinéraire Tout d'abord, procédez comme décrit dans "Editer un itinéraire", page 36 et sélectionnez l'option "Changer d'étape". La première étape dans la modification de l'itinéraire sélectionné est affichée. Faites défiler jusqu'à...

  • Page 261: Supprimer Une Étape Dans Un Itinéraire

    Mode d’emploi LH101 … choisir une autre étape pour le paramétrage … …ou… … quitter le menu "Editer l'itinéraire" au moyen de la touche 'Esc' et retourner au mode Pilotage de locomotive. 7.2.2 Supprimer une étape dans un itinéraire Tout d'abord, procédez comme dans "Editer un itinéraire", page 37. …...

  • Page 262: Insérer Une Étape Dans Un Itinéraire

    Créer, éditer et supprimer des itinéraires 7.2.3 Insérer une étape dans un itinéraire L'option "Nouvelle étape" n'apparaît que si le nombre maximal d'étapes dans un itinéraire n'est pas encore atteint. Tout d'abord, procédez comme dans "Editer un itinéraire", page 37. Le nouveau numéro d'étape libre est affiché.
  • Page 263 Mode d’emploi LH101 … choisissez au moyen de celui-ci l'itinéraire que vous désirez supprimer. Une autre pression sur le curseur confirme la suppression. L'itinéraire sélectionné supprimé. Vous vous retrouvez maintenant dans le menu itinéraires. Vous pouvez maintenant choisir une autre action dans le menu itinéraires ...

  • Page 264: Actionner Les Itinéraires

    Actionner les itinéraires Actionner les itinéraires Avant de pouvoir actionner les itinéraires, ceux-ci doivent avoir été créés dans le LH101. La création, l'édition et la suppression d'itinéraires sont décrites à partir de la  page 35 . La commande d'un itinéraire est en fait très similaire à la commande d'aiguillages et de signaux.
  • Page 265 Mode d’emploi LH101 Les adresses d'aiguillage et les positions enregistrées dans l'itinéraire sont ..affichées dans l'ordre. Lorsque l'itinéraire est terminé apparaît la confirmation à l'écran. Vous pouvez maintenant … ... sélectionner l'itinéraire suivant en tournant à nouveau le curseur … …ou…...
  • Page 266 Affichage de l'heure du modèle Affichage de l'heure du modèle Cette fonction ne peut être utilisée que si vous utilisez la centrale LZV200. Avant de pouvoir utiliser l'affichage de l'heure, vous devez régler l'heure du modèle et le facteur souhaité dans le "Systéme d'instal"...

  • Page 267: Double Traction

    Mode d’emploi LH101 Double traction Avec le LH101, vous pouvez aisément assembler deux locomotives en une double traction et piloter celle-ci comme s’il s’agissait d’une simple locomotive. Dans ce chapitre, vous apprendrez : ce qu'est une double traction ; quelles conditions doivent être remplies pour une double traction ; comment assembler une double traction ;...

  • Page 268: Ainsi Se Compose Une Double Traction

    Double traction La locomotive conventionnelle (adresse 0) ne peut pas être intégrée dans une double traction ! En cas de méprise, vous obtiendriez annonce d'erreur  page 50). 10.3 Ainsi se compose une double traction Appelez d'abord la première locomotive (par exemple, la locomotive n° 24) et faites-la rouler jusqu'à...

  • Page 269: Composition De Deux Locomotives En Une Double Traction Avec Un Nombre De Crans De Marche Différent

    Mode d’emploi LH101 Vous pouvez maintenant sélectionner l'adresse de locomotive au moyen du clavier numérique ou en tournant le curseur pour choisir une adresse de locomotive dans la pile. Une fois cette opération terminée, l'adresse 78 précédée de la lettre D est affichée. Les deux locomotives peuvent maintenant être pilotées ensemble au moyen du curseur.

  • Page 270: Désassemblage D'une Double Traction

    Double traction apparaître à l'écran le cran de vitesse maximal, c’est-à-dire 28 crans, ce sera cependant le cran de marche 126 qui apparaîtra à l'écran si vous appelez la locomotive 78, car c'est le nombre de crans de marche maximal pour l’adresse de locomotive 78. 10.5 Désassemblage d’une double traction Pour séparer les locomotives se trouvant dans une double traction, suivez les instructions suivantes :...

  • Page 271: Annonces D'erreur Lors De La Composition D'une Double Traction

    Mode d’emploi LH101 10.6 Annonces d’erreur lors de la composition d’une double traction Si vous avez commis une faute lors de l'assemblage d'une double traction, référez-vous à l'annonce affichée. l'adresse de locomotive n'a pas été introduite dans la pile avant son insertion dans la double traction ; la locomotive dans la pile n'a pas encore été...

  • Page 272: Multitraction (Mtr)

    Multitraction (MTR) Multitraction (MTR) Avec le régulateur LH101, il est possible de composer, piloter, désassembler et supprimer une traction multiple (ceci en fonction de la version du logiciel de la centrale que vous utilisez). Dans ce chapitre, nous verrons : ...

  • Page 273: Conditions Pour Une Multitraction

    11.2 Conditions pour une multitraction Vous pouvez commander les multitractions avec tous les décodeurs du programme Digital plus by Lenz ® produits depuis la fin de 1996. Néanmoins, vous pouvez aussi utiliser des décodeurs DCC d'autres fabricants pour autant que ceux-ci acceptent la propriété multitraction.
  • Page 274 Multitraction (MTR) Pressez la touche 'M'. Tournez le curseur pour faire apparaître l'option "Multitraction". Si la locomotive pilotée est une locomotive analogique (adresse 0), l'option "Multitraction" n'apparaîtra pas sur l'écran. Pressez le curseur pour sélectionner l'option. Tournez le curseur jusqu'à ce que l'annonce "Loco MTR "...

  • Page 275: Pilotage D'une Multitraction

    Mode d’emploi LH101 En tournant le curseur, vous sélectionnez d'autres locomotives dans la pile que vous pouvez insérer dans la MTR. Une pression sur le curseur vous permet d'insérer l'adresse affichée dans la MTR. Continuez ainsi jusqu'à ce que la dernière locomotive souhaitée soit insérée dans la MTR et …...

  • Page 276: Vitesse Et Sens De Marche D'une Multitraction

    Multitraction (MTR) 11.4.1 Vitesse et sens de marche d’une multitraction On pilote une MTR à l’aide du curseur rotatif comme une locomotive "normale". Lorsqu’on pilote une MTR, les modifications de vitesse et de sens de marche opérées au moyen du curseur agissent simultanément sur toutes les locomotives de la MTR.

  • Page 277: Suppression D'une Locomotive Dans Une Mtr

    Mode d’emploi LH101 Presser le curseur sélectionne l'option. Tournez le cas échéant le curseur pour faire apparaître "Afficher locos MTR". Pressez le curseur ; la première locomotive de la MTR apparaît sur l'écran. En tournant le curseur, vous feuilletez la liste des locomotives présentes dans la MTR.
  • Page 278 Multitraction (MTR) Aktion Ecran Explication Appelez une locomotive dans la MTR ou l'adresse MTR elle-même. Pressez la touche 'M'. Puisque vous avez sélectionné une MTR ou une locomotive d'une MTR, l'option "Multitraction" vous est immédiatement proposée. Une pression sur le curseur sélectionne l'option.

  • Page 279: Suppression D'une Mtr Complète

    Mode d’emploi LH101 11.7 Suppression d'une MTR complète Au lieu de supprimer une seule locomotive, vous pouvez aussi supprimer une multitraction au complet. Lors de la suppression d'une MTR complète, toutes les locomotives présentes dans la MTR doivent se trouver sur les rails ! Les ordres spécifiques à...

  • Page 280: Annonces D'erreur Lors De La Composition D'une Multitraction

    Multitraction (MTR) 11.8 Annonces d’erreur lors de la composition d’une multitraction Si vous avez commis une erreur lors de la composition d’une multitraction, vous en serez avisé par une annonce d'erreur sur l'écran. Error 24: La locomotive n'a pas été appelée avant son insertion dans la MTR ou elle n'a pas reçu d'ordre de marche.

  • Page 281: Affichage Des États Rétrosignalés

    Mode d’emploi LH101 Affichage des états rétrosignalés Aktion Ecran Explication Pressez la touche 'M'. La dernière option utilisée vous est proposée ; ici dans l'exemple, c'est la multitraction. Tourner curseur sélectionne l'option "Afficher la rétrosignalisation". Une pression sur le curseur sélectionne l'option.
  • Page 282 Affichage des états rétrosignalés Si vous entrez une adresse de rétrosignalisation et qu'il n'y aucun module rétrosignalisation raccordé correspondant à cette adresse, l'écran vous montrera ceci : Si vous pressez la touche <=, vous pourrez alors introduire l'adresse d'un autre module de rétrosignalisation. Le domaine d'adresses autorisées pour l'encodage des adresses de rétrosignalisation va de 1 à...

  • Page 283: Encodage (Programmation) Des Propriétés De Décodeur

    Encodage (programmation) des propriétés de décodeur Dans ce chapitre assez copieux, nous verrons : ce qu'est, à vrai dire, la "programmation" avec Digital plus by Lenz ® ; quelles sont les propriétés qui peuvent être modifiées durant la programmation ;...
  • Page 284 Encodage (programmation) des propriétés de décodeur toute CV ou toute propriété correspondante, reportez-vous aux documents décrivant les décodeurs Digital plus by Lenz ® ou au "Manuel des décodeurs de locomotive (art. n° 90005)". Vous pouvez également télécharger ces informations sur Internet (www.digital-plus.de), les obtenir auprès de votre détaillant-spécialiste ou chez Lenz Elektronik GmbH...

  • Page 285: Différence Entre "Programmation Pendant L'exploitation" Et "Programmation Sur La Voie De Programmation

    Tout décodeur qui reçoit cet ordre l’exécutera également. 13.1.2 Quand faut-il programmer sur la voie de programmation ? Toujours quand vous désirez modifier l’adresse d’un décodeur de locomotive. En outre, il existe des décodeurs Digital plus by Lenz ® qui n’acceptent procédure "programmation pendant l’exploitation".

  • Page 286: Programmation Pendant L'exploitation (Pom)

    13.2.2 Quels décodeurs peut-on modifier dans ses propriétés avec la PoM ? Tous les décodeurs Digital plus by Lenz ® à partir des séries XF et XS acceptent la PoM. Si vous utilisez un décodeur provenant d'un autre fabricant, consultez les instructions accompagnant ce décodeur pour savoir si celui-ci accepte la PoM.

  • Page 287: Programmation D'une Valeur De Nombre Dans Une Cv - Procédure Pas À Pas

    Mode d’emploi LH101  Une version LZV200 version 3.8 ou supérieure est utilisée.  Si le décodeur à partir duquel les valeurs PoM doivent être lues ne se trouve pas dans la plage d'alimentation du LZV200, un LV103 doit être utilisé comme amplificateur. 13.2.4 Programmation d’une valeur de nombre dans une CV - procédure pas à...
  • Page 288 Encodage (programmation) des propriétés de décodeur Si les conditions mentionnées au point 13.2.3 "Peut-on utiliser PoM pour lire les valeurs de Cvs ?" sont remplies, la valeur du CV saisi est alors lue et affichée par RailCom : Dans cet exemple, la valeur "10" a été lue dans CV 3.

  • Page 289: Lecture De Cv Au Moyen De L'indicateur D'adresse Lrc120

    Mode d’emploi LH101 Une autre pression sur la touche 'Esc' vous ramène au menu Pilotage de locomotive. 13.2.5 Lecture de CV au moyen de l'indicateur d'adresse LRC120. Il est possible au moyen de la PoM de lire les valeurs de CV pendant l'exploitation.
  • Page 290 Encodage (programmation) des propriétés de décodeur Procédure : Aktion Ecran Explication Appelez la locomotive dont vous désirez modifier les propriétés au moyen de la PoM. Si vous faites rouler la locomotive dont vous désirez lire l'adresse par la PoM sur la voie surveillée par l'indicateur d'adresse LRC120, celui-ci affichera l'adresse.
  • Page 291 Mode d’emploi LH101 13.2.6 Inscription et effacement de bits (commutateurs) au moyen de la PoM – procédure pas à pas Dans beaucoup de CV, dans le but d'un réglage déterminé, les nombres ne sont pas utilisés, mais au contraire de simples bits (commutateurs).
  • Page 292 Encodage (programmation) des propriétés de décodeur Pressez la touche 'M'. Sélectionnez avec le curseur le bit que vous désirez modifier. Confirmez votre choix en pressant le curseur. Tournez le curseur pour déterminer si vous voulez inscrire (1) ou effacer (0) le bit. Démarrez la programmation par une pression sur le curseur.

  • Page 293: Programmation Sur La Voie De Programmation

    Mode d’emploi LH101 13.3 Programmation sur la voie de programmation Comme nous l’avons déjà dit, nous entendons par programmation la modification des propriétés du décodeur. Selon les propriétés d'un décodeur que vous désirez modifier, il existe deux menus dans le LH101 pour paramétrer aussi facilement que possible.

  • Page 294: Où Se Connecte La Voie De Programmation / Le Décodeur

    Encodage (programmation) des propriétés de décodeur "Ecrivez la valeur 15 dans la CV 4". Afin de vous assurer qu'un seul décodeur de locomotive bien précis recevra l'ordre donné, vous devez veiller à ce qu'aucun autre décodeur ne puisse être contacté lors de la programmation sur la voie de programmation.
  • Page 295 Mode d’emploi LH101 Une fois que l'adresse a été lue avec succès, elle est aussitôt affichée. Si une erreur survient en cours de lecture, l'écran affichera une annonce d'erreur (page 80) Si vous désirez changer l'adresse affichée, effacez alors l'annonce. Introduisez maintenant la nouvelle adresse désirée au moyen du pavé...

  • Page 296: Lecture Et Programmation D'une Cv

    Encodage (programmation) des propriétés de décodeur 2 Les adresses de locomotive à deux chiffres (1 à 99) sont enregistrées dans la CV1 du décodeur tandis que les adresses à quatre chiffres (100 à 9999) le sont dans les CV17 CV18. Lors l'utilisation menu...

  • Page 297: Affichage Binaire (Au Moyen De Bits) De La Valeur De Cv Et Modification

    Mode d’emploi LH101 Tournez le curseur jusqu'à ce que l'écran affiche "Programmer CV" … … et confirmez votre choix. Vous voyez maintenant l'invitation à entrer la CV dont vous voulez modifier la valeur. Entrez le numéro de la CV au moyen du pavé numérique (avec la touche , vous pouvez effacer un chiffre erroné...
  • Page 298 Encodage (programmation) des propriétés de décodeur de choisir la méthode mais il y a des CV pour lesquelles l'entrée de bits est plus simple mais pour d'autres en revanche, l'encodage décimal est préférable. Exemple : Dans la CV 29 les propriétés du décodeur par inscription ou effacement de bits est recommandé.
  • Page 299 Mode d’emploi LH101 Affichage par bits. Vous avez maintenant les possibilités suivantes : choisir une autre CV retourner au menu Pilotage de locomotive. Lorsque vous entrez la valeur numérique dans la CV, veillez à ne pas dépasser la plage de valeurs autorisées du décodeur ! Si nécessaire, reportez-vous au mode d'emploi du décodeur.
  • Page 300 Encodage (programmation) des propriétés de décodeur Si nécessaire, tourner le bouton jusqu'à ce que "Programmation register" apparaisse..et confirmez votre choix. Vous êtes maintenant invité à entrer le registre dont vous voulez lire ou modifier la valeur. Entrer le numéro du registre à l'aide des touches …...

  • Page 301: Annonces D'erreur Lors De La Programmation Sur La Voie De Programmation

    Mode d’emploi LH101 Lors de la saisie de la valeur numérique dans le registre, veillez à ne pas dépasser la plage de valeurs autorisée ! Le cas échéant, se reporter au mode d'emploi du récepteur. 13.4 Annonces d’erreur lors de la programmation sur la voie de programmation Lors de la programmation ou la lecture, si une erreur survient, l'affichage vous informera :...

  • Page 302: Setup Lh101 - Réglage Des Appareils

    Setup LH101 - Réglage des appareils Setup LH101 - Réglage des appareils Ce chapitre décrit les réglages que vous pouvez effectuer avec le LH101. Ces réglages sont enregistrés durablement dans le LH101. 14.1 Réglages du mode pilotage Deux méthodes s'offrent à vous pour piloter vos locomotives en vitesse et en sens de marche : Le mode normal Dans ce mode (réglage d'usine), vous pouvez utiliser le curseur...

  • Page 303: Réglages Du Mode Club

    Mode d’emploi LH101 Pressez le curseur sélectionne l'option. Tournez le curseur jusqu'à obtenir l'option "Régler le mode de pilotage" et pressez le curseur. Le paramètre actuellement actif est affiché (le réglage d'usine est "normal"). Tournez le curseur pour sélectionner le paramètre souhaité…...
  • Page 304 Setup LH101 - Réglage des appareils Toutes les autres options de maniement du LH101 sont bloquée Modus 0: Ceci est le mode enregistré en usine. La totalité des manipulations du LH101 est permise. Les modes 1 et 2 sont activables via un mot de passe (un code à quatre chiffres).

  • Page 305: Paramétrage Du Mode 0

    Mode d’emploi LH101 Une pression sur le curseur sélectionne l'option. Vous pouvez maintenant choisir entre "Mode Club 1" ou "Mode Club 2". (Si le LH101 se trouve dans le mode 1 ou 2, cette étape du menu n'est pas disponible.) Presser le curseur sélectionne le mode Club.

  • Page 306: Mode De Comptage Des Bits

    Setup LH101 - Réglage des appareils Une fois la touche relâchée, vous pouvez introduire le mot de passe, en espérant que vous l'avez retenu ;-) Une fois le mot de passe correctement encodé, un avis au sujet du mode club 0 est affiché...

  • Page 307: Luminosité De L'écran

    Mode d’emploi LH101 Pressez le curseur sélectionne l'option. Tournez le curseur jusqu'à l'option "Mode de comptage des bits". Pressez le curseur pour sélectionner cette option ; le paramétrage actuel est affiché Tournez le curseur pour établir la sélection entre les deux options… …...
  • Page 308 Setup LH101 - Réglage des appareils Tournez le curseur pour faire apparaître l'option "Setup LH101". Pressez le curseur pour sélectionner cette option. Tournez le curseur pour faire apparaître l'option "Luminosité écran". Une pression sur le curseur sélectionne cette option. Tournez le curseur pour régler la luminosité de l'écran.

  • Page 309: Contraste De L'écran

    Mode d’emploi LH101 14.5 Contraste de l'écran Aktion Ecran Explication En sortant du menu Pilotage de locomotive … … pressez la touche 'M' Tournez le curseur pour afficher l'option "Setup LH101". Pressez le curseur pour sélectionner cette option. Tournez le curseur pour afficher l'option "Contraste écran".

  • Page 310: Affichage Du Numéro De Version

    Setup LH101 - Réglage des appareils 14.6 Affichage du numéro de version Aktion Ecran Explication Pour sortir du menu Pilotage de locomotive, … … pressez la touche 'M'. Tournez le curseur pour afficher l'option "Setup LH101". Pressez le curseur pour sélectionner cette option.

  • Page 311: Réglage De L'adresse Xpressnet

    Mode d’emploi LH101 14.7 Réglage de l'adresse XpressNet Tous les appareils raccordés au bus XpressNet doivent posséder une adresse propre pour un échange correct des informations avec la centrale. Vous devez donc vous assurer que tous les appareils connectés possèdent bien chacun une adresse individuelle. Jusqu’à présent, il est possible de connecter un maximum de 31 appareils au bus XpressNet, c’est-à-dire que l’on peut procéder à...

  • Page 312: Retour Aux Réglages D'usine

    Setup LH101 - Réglage des appareils Presser le curseur enregistre la valeur affichée, … ... vous êtes de nouveau dans le menu "Régler l'adresse XpressNet". En pressant la touche 'Esc', vous retournez au menu Pilotage de locomotive. 14.8 Retour aux réglages d'usine Aktion Ecran Explication...

  • Page 313: Durée D'itinéraire

    Mode d’emploi LH101 … et l'appareil redémarre. Itinéraire Les itinéraires enregistrés dans le LH101 restent inchangés lors d'un retour aux réglages d'usine. 14.9 Durée d'itinéraire Avec ce réglage, vous déterminez avec quel intervalle de temps les ordres de commutation d'un itinéraire sont envoyés à la centrale. Le domaine va de 250ms (0,25s) ) à...
  • Page 314 Setup LH101 - Réglage des appareils Après pression sur le curseur, le réglage actuel est affiché (en usine réglé sur 500 ms). En tournant le curseur, vous encodez la durée souhaitée. Les durées vont de 250 à 1500 ms. Confirmez le choix par une pression sur le curseur.
  • Page 315 Mode d’emploi LH101 Tournez le curseur pour afficher l'option "Setup LH101". Pressez le curseur pour sélectionner cette option. Tournez le bouton jusqu'à ce que l'option "Sprachauswahl" s'affiche. Choisissez cette option en appuyant sur le bouton rotatif. Tournez le bouton rotatif jusqu'à ce que la langue "...

  • Page 316: Installation Du Système (Setup Du Système)

    Installation du système (setup du système) Installation du système (setup du système) Par installation du système, nous entendons la configuration de tous les paramètres qui concernent non seulement des locomotives déterminées mais aussi le système digital en entier. Ces réglages sont enregistrés durablement dans la centrale (LZ100 / LZV100 / LZV200).
  • Page 317 Mode d’emploi LH101 Si nécessaire, tourner le bouton rotatif jusqu'à ce que l'option "regler l'horloge" soit visible. Appuyer bouton rotatif pour sélectionner l'option. Le réglage actuel de la montre modèle s'affiche (l'image de gauche montre l'état du réglage d'usine ou après une remise à zéro de l'unité...
  • Page 318 Installation du système (setup du système) ... et appuyer sur le bouton rotatif. Réglez les minutes souhaitées ..et appuyer sur le bouton rotatif. Utilisez le bouton rotatif pour sélectionner le réglage du facteur de temps. Appuyer sur le bouton rotatif, ..

  • Page 319: Activation Et Désactivation Du Mode "Auto

    LZV100 / LZV200). S'il est activé, la centrale "mémorise" les vitesses des locomotives appelées même après avoir désactivé le système. Si vous activez à nouveau votre système Digital plus by Lenz ®, toutes les locomotives reprendront leur marche avec leur dernière vitesse.

  • Page 320: Affichage Du Numéro De Version Du Système

    Installation du système (setup du système) Si vous désirez faire rouler maintenant vos locomotives avec leur "ancienne" vitesse, pressez simplement le curseur. Si vous ne désirez pas cela, tournez le curseur et confirmez le réglage. Maintenant les vitesses sont effacées dans la centrale LZ100/LZV100/LZV200.

  • Page 321: Suppression D'adresses De Locomotive Dans La Mémoire De La Centrale

    Mode d’emploi LH101 15.4 Suppression d'adresses de locomotive dans la mémoire de la centrale La centrale LZ100/LZV100/LZV200 envoie à tous les appareils de façon répétée les adresses de locomotive répertoriées dans sa mémoire. Pour ne pas envoyer plus d'adresses qu'il ne faut (dans le but d'optimiser le temps de réaction), vous pouvez effacer dans la mémoire les adresses non nécessaires pour les besoins de l'exploitation.
  • Page 322 Installation du système (setup du système) Tournez le curseur pour faire apparaître l'option "Supprimer l'adresse de locomotive dans la mémoire de la centrale". Pressez le curseur pour sélectionner l'option et afficher ensuite la première locomotive dans la mémoire de la centrale. Sélectionnez l'adresse de locomotive que vous désirez supprimer en tournant le curseur …...
  • Page 323 Mode d’emploi LH101 Utilisez la suppression d'une adresse de locomotive dans la centrale avec prudence. Si une adresse est effacée, la centrale n'enverra plus ses données à la locomotive. En cas d'interruption de courant, la locomotive concernée pourrait perdre les informations. 15.5 Service Variable lire / écrire Les variables de service sont des réglages qui peuvent être effectués dans le LZV200.
  • Page 324 Installation du système (setup du système) Confirmer l'entrée du numéro avec la touche 'Loco'. Le réglage actuel de la VS est affiché. Vous pouvez maintenant supprimer la valeur affichée ..et saisissez une nouvelle valeur. Complétez la saisie avec la touche 'Loco'. Avec'Esc', vous pouvez revenir à...

  • Page 325: Appendice

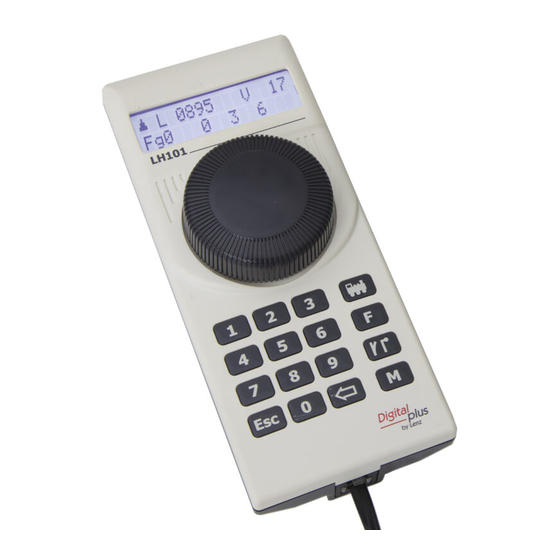

    Mode d’emploi LH101 Appendice Dans ce chapitre, nous avons rassemblé des informations qui peuvent être intéressantes pour l’utilisateur expérimenté et l’aider en cas de problème. 16.1 Annonces d'erreur sur l'écran Le LH101 montre toujours une annonce lorsque vous avez fait quelque chose qui n'est pas autorisé...
  • Page 326 La raison peut être une perturbation dans le bus XpressNet. Vérifiez que tous les câbles sont correctement placés. En outre, il est possible qu'il y ait une défectuosité dans la centrale ou dans le régulateur. Contactez alors votre revendeur ou la firme Lenz.

  • Page 327: Itinéraires - Formulaire

    Mode d’emploi LH101 16.2 Itinéraires – Formulaire Itinéraire n°____ Itinéraire n°____ Etape Adresse + / - Etape Adresse + / -...

  • Page 328: Aide En Cas De Panne

    Appendice 16.3 Aide en cas de panne Panne Cause possible Remède La locomotive ne roule L'adresse sur l'écran est Encodez la bonne adresse de pas. erronée. locomotive (page 17) L’adresse est affichée à Vous vous trouvez en Pressez le curseur. l’écran.

  • Page 329: Structure Arborescente Des Options Du Lh101

    Mode d’emploi LH101 La locomotive est réglée Pilotez la locomotive avec sur exploitation avec l’adresse à 4 chiffres. Si vous adresse à 4 chiffres (bit 6 ne connaissez pas cette dans la CV 29 inscrit). Un adresse, lisez-la sur la voie de avis est donné...
  • Page 330 Appendice Double traction Multitraction Afficher rétrosignalisation Programmer sur la voie de programmation Programmer adresse loco Programmer CV Setup LH101 Régler mode pilotage Mode Club Mode de comptage par bits Luminosité écran Contraste écran Afficher numéro de version Régler adresse XpressNet Retour aux réglages d'usine Durée itinéraires Setup système...
  • Page 331 De surcroît est éteinte toute prétention à l'exécution de la garantie. Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de info@lenz-elektronik.de Conservez bien ce livret d'instructions pour une utilisation ultérieure !
