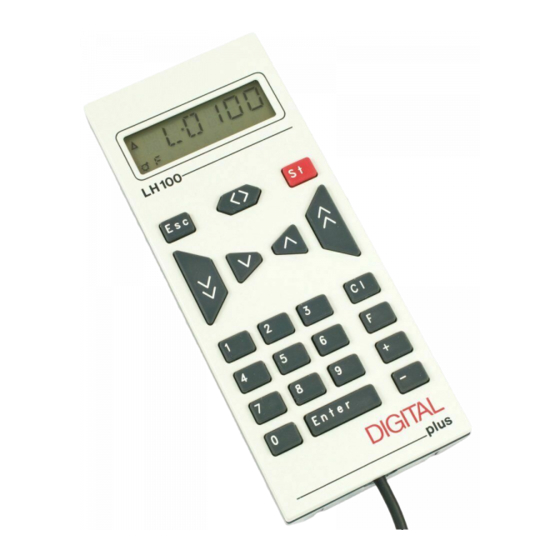

Lenz Digital plus LH100 Information Sheet

Handheld controller
Hide thumbs Also See for Digital plus LH100:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Information
LH100
Version 3.6
3. Auflage 03 17
Art. Nr. 21100
B.B.10.0073

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Lenz Digital plus LH100

Summary of Contents for Lenz Digital plus LH100

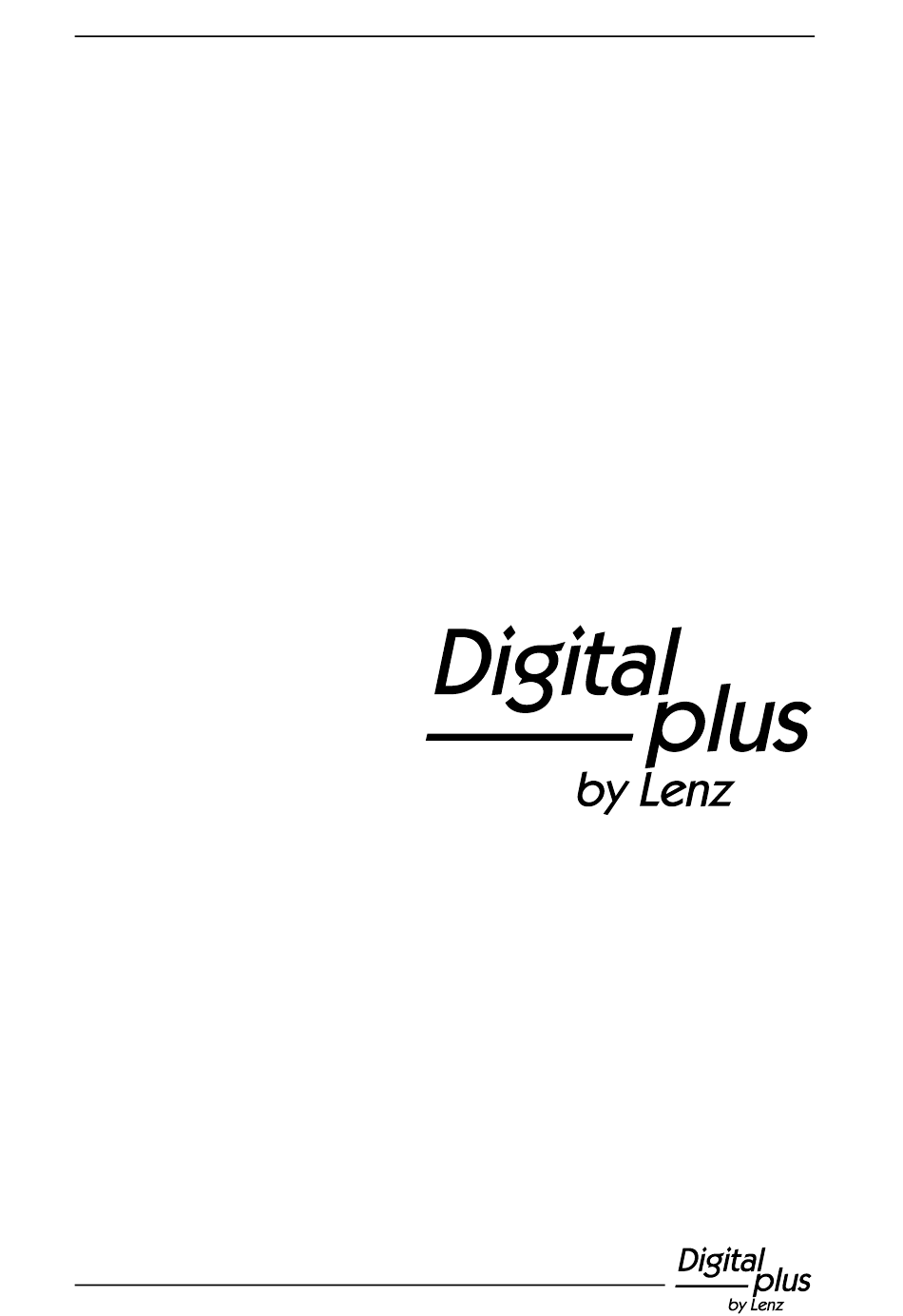

  • Page 1 Information LH100 Version 3.6 3. Auflage 03 17 Art. Nr. 21100 B.B.10.0073...
  • Page 2 Wenn Sie noch Fragen haben, auf die Sie auch nach Durcharbeit dieser Information keine Antwort finden, so helfen wir Ihnen gerne weiter. Auf vier verschiedene Arten können Sie mit der Lenz Elektronik GmbH Kontakt aufnehmen: Postanschrift: Lenz Elektronik GmbH...

  • Page 3: Table Of Contents

    Wichtige Hinweise, bitte zuerst lesen! Inhalt Wichtige Hinweise, bitte zuerst lesen! ..............6 Der Funktionsumfang des LH100 ................8 Erste Schritte ......................9 Anschluss und Inbetriebnahme ..............9 3.1.1 Anschluss an die Zentrale LZ100/LZV100 ..........9 3.1.2 Anschluss an SET02 / SET03 und "compact" ..........9 3.1.3 Einstellen der XpressNet - Adresse ............10 Ihre erste Fahrt ..................10 3.2.1 Lokadresse aufrufen: .................10...
  • Page 4 Information LH100 Auflösen einer Doppeltraktion ..............34 Fehlermeldungen beim Zusammenstellen einer Doppeltraktion ....35 Mehrfachtraktion (MTR) ..................36 Was ist eine Mehrfachtraktion? ..............36 Voraussetzungen für eine Mehrfachtraktion: ..........37 Zusammenstellen einer Mehrfachtraktion (MTR) ........37 Steuern einer Mehrfachtraktion ..............38 8.4.1 Geschwindigkeit und Fahrtrichtung der MTR ..........
  • Page 5 Wichtige Hinweise, bitte zuerst lesen! 11.3.3 Programmieren und Auslesen einer Lokadresse und anderer wichtiger Eigenschaften: Das Menü "DIR" ..........57 11.3.4 Auslesen und Programmieren mit Angabe der CV - schrittweises Vorgehen ....................61 11.3.5 Auslesen und Programmieren mit Angabe des Register ......65 11.3.6 Auslesen und Programmieren mit Angabe der Page .........66 11.4 Fehlermeldungen beim Programmieren ............67...

  • Page 6: Wichtige Hinweise, Bitte Zuerst Lesen

    Information LH100 Wichtige Hinweise, bitte zuerst lesen! ® Ihr Handregler LH100 ist eine Komponente des Digital plus by Lenz Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten:...
  • Page 7 Wichtige Hinweise, bitte zuerst lesen! Darstellung von Anzeigen und Tasten im Text: "L 0001" 'Enter' In den meisten Fällen wird die Anzeige des LH100 als Bild dargestellt, ebenso die Tasten. Wenn im fortlaufenden Text auf Anzeigen Bezug genommen wird, so wird sie in doppelten Anführungszeichen dargestellt.

  • Page 8: Der Funktionsumfang Des Lh100

    Information LH100 Der Funktionsumfang des LH100 Dieser Abschnitt gibt Ihnen einen kurzen Überblick über den Funktionsumfang des LH100. Die Anwendung wird weiter hinten ausführlich beschrieben, Sie finden jeweils einen Verweis auf die entsprechende Seite. Lokadressen Bis zu 9999 Adressen für Digitalloks stehen Ihnen zur Verfügung.

  • Page 9: Erste Schritte

    In den Abschnitten weiter unten werden dann sämtliche Funktionen des LH100 detailliert erklärt. Anschluss und Inbetriebnahme Der LH100 kann an folgende Komponenten des Digital plus by ® Lenz Systems angeschlossen werden: LZ100/LZV100; SET02; SET03; compact Wie bei allen pressNet Geräten können Sie Ihren LH100 während des Betriebes abziehen und wieder anstecken.

  • Page 10: Einstellen Der Xpressnet - Adresse

    Information LH100 3.1.3 Einstellen der XpressNet - Adresse Alle am XpressNet (XBUS) angeschlossenen Eingabegeräte müssen zur korrekten Abwicklung des Informationsaustausches mit der Zentrale eine eigene Geräteadresse haben. Sie müssen daher sicherstellen, dass alle angeschlossenen Geräte verschiedene Geräteadressen haben. In Abhängigkeit der Verwendeten Zentrale können bis zu 31 Geräte an das XpressNet angeschlossen werden.

  • Page 11: Lok Steuern

    Erste Schritte 3.2.2 Lok steuern: Die Geschwindigkeit und Fahrtrichtung der Lokomotive steuern Sie mit den folgenden Fahrtasten: Taste Erklärung Erklärung Taste Mit dieser Taste vermindern Mit dieser Taste erhöhen Sie Sie die Fahrstufe um 1, die die Fahrstufe um 1, die Lok Lok wird langsamer.

  • Page 12: Lichtfunktion Im Lokdecoder Schalten

    Information LH100 Die Fahrtrichtung ist lokbezogen, d.h. vorwärts bedeutet bei einer Dampflok z.B. 'Schlot voraus fahren', egal, in welcher Richtung Sie diese Lokomotive auf das Gleis gestellt haben. Hat die Lokomotive die Fahrstufe 00, wird bei jedem Druck auf diese Taste die Fahrtrichtung geändert.

  • Page 13: Grundlegendes Zur Bedienung Des Lh100

    Grundlegendes zur Bedienung des LH100 Grundlegendes zur Bedienung des LH100 Die Bedienung des LH100 gliedert sich im wesentlichen in zwei Teile. In erster Linie ist dies das Steuern von Lokomotiven, also Geschwindigkeit Richtung ändern sowie Funktionen Lokdecodern schalten. Dies ist verständlicherweise der Hauptzweck des LH100, daher befindet er sich nach dem Einschalten immer in der Betriebsart Loks steuern.

  • Page 14: Das Lcd Display Des Lh100

    Information LH100 Das LCD Display des LH100 Der LH100 verfügt über ein zweizeiliges LCD Display. Der Pfeil zeigt die Fahrtrichtung an. Pfeil nach oben: vorwärts Pfeil nach unten: rückwärts Dies ist die Anzeige der Funktionsgruppen: 1 senkrechter Strich: Funktionsgruppe 1 (F0 bis F9) 2 senkrechte Striche: Funktionsgruppe 2 (F10 bis 19) 3 senkrechte Striche:...
  • Page 15 Grundlegendes zur Bedienung des LH100 Beispiele der wichtigsten Anzeigen: Die einzelne Lok (L) mit der Adresse 0003 wird gesteuert. Die Lok mit der Adresse 1234 befindet sich in einer Mehrfachtraktion. Die Mehrfachtraktion mit der Adresse 0033 wird gesteuert. Beispiele für Anzeige der Fahrstufen: Fahrstufe 1 im Modus "28-Fahrstufen"...

  • Page 16: Lokomotiven Steuern

    Information LH100 Lokomotiven steuern Steuern Lokomotiven gehört Ändern Geschwindigkeit und der Fahrtrichung sowie das Schalten von Funktionen in Lokomotiven (Licht, Kupplung etc,). Wie Sie die Geschwindigkeit und die Fahrtrichtung einer Lok beeinflussen kennen Sie bereits aus dem Abschnitt "Erste Schritte". In diesem Abschnitt erfahren Sie zusätzlich: wie Sie auf drei verschiedene Arten Loks auswählen (aufrufen) können...

  • Page 17: Lokadressen Aus Dem "Stack" Auswählen

    Lokomotiven steuern Wenn Sie siche vertippen, können Sie mit die letzte Ziffer löschen. Fahren Sie fort bis zur letzten Ziffer. Abschluss Eingabe. Informationen über Funktion, Richtung Fahrstufe Lokadresse werden bei der Zentrale abgefragt und angezeigt. Blinkt die Anzeige nach dem Aufrufen der Lokadresse, so ist die Lokomotive schon auf einem anderen Handregler aufgerufen.
  • Page 18 Information LH100 Wenn Sie die Taste wieder loslassen, wird die in diesem Platz abgelegte Lokadresse angezeigt. Sie können die angezeigte Lok nun sofort steuern! Erneutes Drücken wechselt nächsten Stackplatz... darin abgelegte Lokadresse wird angezeigt..So geht das weiter bis zum letzten Stackplatz Nach dem letzten Stackplatz wird wieder der erste Platz angezeigt...

  • Page 19: Eine Lokadresse Aus Dem Zentralenspeicher Auswählen

    Lokomotiven steuern 5.1.3 Eine Lokadresse aus dem Zentralenspeicher auswählen Diese Funktion ist nur verfügbar bei Verwendung des LH100 an einer Zentrale Version 3 und höher. Der Zentralenspeicher ist ein Speicher, in dem jedesmal, wenn Sie eine Lok aufrufen, diese Lokadresse mit den zugehörigen Daten (Fahrstufe, Funktionsstatus) abgelegt wird.

  • Page 20: Übernehmen Einer Lok Von Einem Auf Einen Anderen Handregler

    Lokempfänger besitzen eine oder mehrere Zusatzfunktionen. Die Funktionen sind nummeriert, die Zählweise ® beginnt bei 0. Insgesamt kann das Digital plus by Lenz System bis zu 28 Funktionen in Lokempfängern ansprechen. Diese 28 Funktionen sind für die Bedienung mit dem LH100 in 3 Funktionsgruppen aufgeteilt.

  • Page 21: Umschalten Der Funktionsgruppen

    Lokomotiven steuern Dies ist die Anzeige der Funktionsgruppen: 1 senkrechter Strich: Funktionsgruppe 1 (F0 bis F9) 2 senkrechte Striche: Funktionsgruppe 2 (F10 bis 19) 3 senkrechte Striche: 1 2 3 4 5 6 7 8 Funktionsgruppe 3 (F20 bis F28) In Abhängigkeit der gewählten Funktionsgruppe (1 –...

  • Page 22: Lokdecoderfunktionen Konfigurieren

    Information LH100 Funktionsgruppe 2 wird angezeigt, es sind die Funktionen 12, 13, 15, 17 und 19 aktiv. Funktionsgruppe 3 wird angezeigt, es sind die Funktionen 20, 21, 22 und 28 aktiv. Zeigt wieder Funktionsgruppe 1 an. Nach der ersten Inbetriebnahme des LH100 ist die Funktionsgruppe 1 aktiviert.

  • Page 23: Refresh Von Funktionen Konfigurieren

    Lokomotiven steuern Gehen Sie wie folgt vor: Rufen Sie die Lokadresse auf, deren Funktionseinstellung Sie anzeigen oder ändern wollen. das zuletzt gewählte Menü wird angezeigt Es wird zuerst die Konfiguration der Funktionsgruppe 1 (Funktionen 0 bis 9) angezeigt. Die Ziffern in der unteren Zeile zeigen an, wie die Funktionen eingestellt sind: Sichtbare Funktionen: Funktionen sind auf Dauerbetrieb...
  • Page 24 Information LH100 (stromlose Abschnitte) oder unbeabsichtigt (Verschmutzung oder Stromausfall) - die Verbindung zwischen Zentrale und Decoder unterbrochen ist. Die Abschaltung dieser zyklischen Übertragung einzelner Funktionen kann bei sehr großen Anlagen mit sehr vielen Lokomotiven/Decodern sinnvoll sein, um die zeitliche Verzögerung zu reduzieren, die sich aus der Summe der je Übertragung notwendigen Zeit (typisch 8 mS) ergibt.

  • Page 25: Anzeigen Und Ändern Des Fahrstufenmodus

    Lokomotiven steuern Anzeigen und Ändern des Fahrstufenmodus Der Bereich vom Stillstand bis zur maximalen Geschwindigkeit eines Fahrzeuges ist in Fahrstufen aufgeteilt. Je feiner diese Aufteilung ist, um so mehr Stufen sind vorhanden. LH100 können verschiedene Aufteilungen, "Fahrstufenmodus" genannt, einstellen: 14, 27, 28 und 128. Welche Modi Ihnen zur Auswahl zur Verfügung stehen, hängt von der eingesetzten Zentrale und der Lokadresse ab.

  • Page 26: Wichtige Hinweise Zum Fahrstufenmodus

    14 Fahrstufen 28 oder 128 Fahrstufen: 28 Fahrstufen Einstellung Lokdecoders einen bestimmten Fahrstufenmodus wird in der CV29 des Decoders vorgenommen. ® Lesen hierzu Digital plus by Lenz "Information Lokempfänger". Bei Unsicherheiten sehen Sie bitte in der Betriebsanleitung des betreffenden Decoders nach.

  • Page 27: Nothalt Und Notaus

    Lokomotiven steuern Nothalt und Notaus Mit der roten Taste lösen Sie einen Nothalt aus. Sie können diese Taste in Ihrer Funktion einstellen: Nothalt oder Notaus die Lokomotiven werden die Spannung am Gleis wird angehalten, die Spannung am ausgeschaltet Gleis bleibt aber eingeschaltet wechselt mit (blinkt) Werkseinstellung...

  • Page 28: Ändern Der Fahrinformationen Während Notaus / Nothalt

    Information LH100 Ein zweiter Druck auf die 'St' Taste hebt den Notaus wieder auf, die Spannung am Gleis wird wieder eingeschaltet. 5.5.2 Ändern der Fahrinformationen während Notaus / Nothalt Während des NOTHALT / NOTAUS können Sie die Fahrinformationen der Loks ändern: Der Nothalt oder Notaus wird angezeigt.
  • Page 29 Lokomotiven steuern Das zuletzt gewählte Nun können Sie in das Schalten von Funktionsmenü wird angezeigt Weichen und Signalen wechseln. Wenn Sie Weichen und Signale geschaltet haben, kehren Sie mit 'Esc' wieder zur Anzeige des Nothalt zurück.

  • Page 30: Das Funktionsmenü

    Information LH100 Das Funktionsmenü Alle nicht unmittelbar zum Steuern von Lokomotiven gehörenden Funktionen des LH100 finden Sie einfach über das Funktionsmenü. Der Wechsel in das Funktionsmenü beginnt immer mit der Taste 'F'. Anschließend können Sie entweder mit durch das Menü blättern ('+' blättert vorwärts, '-' rückwärts) und mit oder auswählen...
  • Page 31 Das Funktionsmenü Haben Sie einmal ein Menü gewählt, so "merkt" sich dies der Handregler. Wenn Sie das nächste Mal die 'F'-Taste drücken, so wird Ihnen dieses letzte Menü sofort wieder zur Auswahl angezeigt Die Menüauswahl 'F'; '4' sowie 'F'; '0' ist nicht belegt und für künftige Anwendungen reserviert.

  • Page 32: Doppeltraktion

    Information LH100 Doppeltraktion Doppeltraktion ist nur bei Einsatz einer Zentrale LZ100/LZV100 möglich. Mit dem LH100 können Sie auf einfache Weise zwei Lokomotiven zu einer Doppeltraktion zusammenstellen und dann wie eine einzelne Lok steuern. Voraussetzungen zum Zusammenstellen einer Doppeltraktion Sie müssen jede der beiden Lokomotiven, die Sie zu einer Doppeltraktion zusammenstellen wollen,...
  • Page 33 Doppeltraktion das zuletzt gewählte Menü wird angezeigt Die zuletzt gewählte Lokadresse wird angezeigt Dies ist die Aufforderung zur Eingabe zweiten Lokadresse Doppeltraktion Geben Sie die Nummer der zweiten Lok ein. Wenn sich Eingabe Loknummer vertippen, können Sie mit 'Cl' letzte Eingabe wieder löschen und korrigieren.

  • Page 34: Zusammenstellung Von Lokomotiven Mit Unterschiedlicher Fahrstufenanzahl Zu Einer Doppeltraktion

    Information LH100 wird die Adresse der zweiten Lok der Doppeltraktion im Display angezeigt, auch wenn gerade die Fahrstufe der Doppeltraktion angezeigt wurde. Zusammenstellung von Lokomotiven mit unterschiedlicher Fahrstufenanzahl zu einer Doppeltraktion Sie können auch Lokomotiven mit unterschiedlicher Fahrstufenanzahl zu einer Doppeltraktion zusammenstellen. Es wird dann immer die der Geschwindigkeit entsprechende Fahrstufe angezeigt.

  • Page 35: Fehlermeldungen Beim Zusammenstellen Einer Doppeltraktion

    Doppeltraktion Fehlermeldungen beim Zusammenstellen einer Doppeltraktion Haben Sie bei der Zusammenstellung der Doppeltraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: ERR 24: Die Lokomotive wurde vor dem Einfügen in eine Doppeltraktion nicht aufgerufen oder es wurde ihr kein Fahrbefehl erteilt. Sie haben versucht, eine konventionelle Lok (Adresse 0) in eine Doppeltraktion einzubinden ERR 25:...

  • Page 36: Mehrfachtraktion (Mtr)

    Information LH100 Mehrfachtraktion (MTR) Mit dem LH100 können Sie (in Abhängigkeit der Softwareversion der Ihnen eingesetzten Zentrale) Mehrfachtraktionen steuern, zusammenstellen und löschen. In diesem Abschnitt erfahren Sie: was eine Mehrfachtraktion ist wie eine Mehrfachtraktion zusammengestellt und wieder gelöscht wird wie Sie die Funktionen einer Lok in einer Mehrfachtraktion schalten können Die Funktion Mehrfachtraktion setzt eine Zentrale LZ100/LZV100 ab Version 3 oder ein SET02/03 (Handregler LH200 ist Zentrale)

  • Page 37: Voraussetzungen Für Eine Mehrfachtraktion

    NMRA konformen ® Lokdecodern aus dem Digital plus by Lenz Programm einrichten. Die Lokempfänger müssen auf Betrieb mit 28 Fahrstufen eingestellt sein. Zusammenstellen einer Mehrfachtraktion (MTR) Fahren Sie alle Loks, die Sie in die MTR einfügen wollen, an die Stelle Ihrer Anlage, an der Sie beginnen wollen, die MTR zu steuern.

  • Page 38: Steuern Einer Mehrfachtraktion

    Information LH100 Sie sehen die Aufforderung zur Eingabe der Mehrfachtraktionsadresse. Tippen Sie die Nummer der MTR ein. Diese Nummer darf nur zweistellig sein. Wenn Sie sich vertippt haben, so können Sie mit 'Cl' die letzte Eingabe löschen und korrigieren. Es blinkt der Richtungspfeil. Wenn Sie die Fahrtrichtung der Lok noch korrigieren wollen, drücken Sie die Taste für Richtungswechsel.

  • Page 39: Schalten Von Funktionen In Der Mtr

    Mehrfachtraktion (MTR) 8.4.2 Schalten von Funktionen in der MTR Die Tasten, die Funktionen ein- und ausschalten, wirken nur auf die Lok innerhalb der MTR, deren Adresse im Display (gekennzeichnet durch ein kleines "m") angezeigt wird. Bei Anzeige der MTR-Adresse ("M") können demnach keine Funktionen geschaltet werden, es werden auch keine Funktionen angezeigt.

  • Page 40: Löschen Einer Kompletten Mtr

    Information LH100 Anzeige des zuletzt gewählten Menüs Es wird das Löschen dieser Adresse aus der MTR angeboten Diese Anzeige erfolgt blinkend. Sie haben hier die letzte Möglichkeit, das Löschen mit 'Esc' abzubrechen Mit 'Enter' wird die Lok aus der MTR gelöscht, in der Anzeige erscheint demnach wieder ein "L".

  • Page 41: Fehlermeldungen Bei Mehrfachtraktion

    Mehrfachtraktion (MTR) Fehlermeldungen bei Mehrfachtraktion Haben Sie bei der Zusammenstellung der Mehrfachtraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: ERR 24: Die Lokomotive wurde vor dem Einfügen in eine MTR nicht aufgerufen oder es wurde ihr kein Fahrbefehl erteilt. Sie haben versucht, eine konventionelle Lok (Adresse 0) in eine MTR einzubinden ERR 25:...

  • Page 42: Weichen Und Signale Schalten

    LS100/110/120 ® Digital plus by Lenz Systems oder an andere kompatible Bausteine ® angeschlossen sein. Insgesamt können mit dem Digital plus by Lenz System 1024 Weichen, Signale und andere Magnetertikel geschaltet werden. So gehen Sie vor: Anzeige des zuletzt gewählten Menüs...

  • Page 43: Rückmeldung Und Anzeige Der Weichenstellung

    Weichen und Signale schalten Rückmeldung und Anzeige der Weichenstellung 9.1.1 Einsatz nicht rückmeldefähiger Weichendecoder Hier wird der jeweils letzte an den Schaltempfänger gesendete Befehl angezeigt. Die Anzeige am LH100 wechselt automatisch, wenn von einem anderen LH100 (oder einem anderen XpressNet Gerät, z.B. Stellwerk, Interface) die Weichen-oder Signalstellung geändert wird.

  • Page 44: Fahrbetrieb Während Der Funktion Schalten

    Information LH100 angezeigt. Auch ändert sich hier nach Drücken der Tasten + oder - die Anzeige sofort. Erhalten Sie z.B. nach Eingabe der Weichenadresse '118' die Anzeige so befindet sich auf dieser Adresse kein Schaltempfänger, sondern ein Rückmeldebaustein LR100. In diesem Fall hat das Drücken der '+' oder '-' Taste keine Wirkung. Mit der Taste 'Cl' können Sie zur Eingabe einer neuen Adresse kommen, mit 'Esc' kehren Sie in die Betriebsart Loksteuern zurück.

  • Page 45: 10 Rückmeldungen Anzeigen

    Rückmeldungen anzeigen Rückmeldungen anzeigen Mit dieser Funktion des Handreglers LH100 können Sie den Zustand der Eingänge an Rückmeldebausteinen LR100/101 anzeigen. Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe der Rückmelderadresse. Nehmen wir an, sie wollen die 8 Meldestellen der Rückmeldeadresse 39 auf dem Display anzeigen.

  • Page 46: Einstellen (Programmieren) Von Decodereigenschaften

    Information LH100 Einstellen (Programmieren) von Decodereigenschaften In diesem umfangreichen Abschnitt erfahren Sie: ® was "Programmieren" bei Digital plus by Lenz eigentlich ist welche Eigenschaften durch Programmieren verändert werden können welche verschiedenen Methoden zum Programmieren verwendet werden können wie Sie beim Programmieren vorgehen 11.1 Was ist Programmieren und wozu dient es?
  • Page 47 Voreinsendung eines frankierten Briefumschlages (Format C5) bei der Lenz Elektronik GmbH beziehen. Ob immer alle möglichen Zahlen aus dem Wertebereich 0 bis 255 erlaubt sind, hängt von der Eigenschaft ab. Für die Eigenschaft "Basisadresse", CV1, ist der Wertebereich von 1 bis 99 zugelassen.

  • Page 48: Unterschied Zwischen "Programmieren Während Des Betriebes" Und "Programmieren Auf Dem Programmiergleis

    Programmiergleis? Immer dann, wenn Sie die Adresse eines Lokdecoders ändern wollen. ® Außerdem gibt es Digital plus by Lenz Decoder, die das Verfahren "Programmieren während des Betriebes" nicht beherrschen. Dies sind zum einen Lokdecoder, die entwickelt wurden bevor diese Eigenschaft durch die Normung der NMRA festgelegt wurde, zum andern Schaltempfänger, bei denen diese Funktionalität nicht...

  • Page 49: Programmieren Während Des Betriebes - Pom

    Im praktischen Betrieb werden Sie vermutlich die CVs für die Anfahr- und Bremsverzögerung am häufigsten verändern. 11.2.2 Welche Lokdecoder können mit PoM in ihren Eigenschaften verändert werden? Alle Digital plus by Lenz Lokdecoder ab der XF- und XS-Serie beherrschen PoM. Wenn...

  • Page 50: Schnellzugriff Auf Die Wichtigsten Eigenschaften Mit Pom

    Information LH100 11.2.3 Schnellzugriff auf die wichtigsten Eigenschaften mit PoM Für die Eigenschaften, die am häufigsten durch PoM geändert werden, haben wir einen komfortablen Modus eingebaut, bei dem Sie die Nummer der CV nicht auswendig wissen oder nachschauen müssen. Rufen Sie die Lok auf, deren Eigenschaften Sie mit PoM ändern wollen Anzeige des zuletzt gewählten...

  • Page 51: Programmieren Eines Zahlenwertes In Eine Cv - Schrittweises Vorgehen

    Einstellen (Programmieren) von Decodereigenschaften 'Enter' startet die Programmierung, anschliessend kommen Sie zurück zur Auswahl der Eigenschaft. Wenn Sie zum Loksteuern zurückkehren wollen, so drücken Sie noch 2x 'Esc' 11.2.4 Programmieren eines Zahlenwertes in eine CV - schrittweises vorgehen: Im folgenden Beispiel werden wir die Anfahrverzögerung der Lok mit der Adresse 3 mittels PoM verändern: Bevor Sie zu PoM wechseln, müssen Sie die Adresse der Lok, deren Eigenschaften Sie ändern wollen, aufrufen!

  • Page 52: Schneller Wechsel Der Cv

    Information LH100 Wenn Sie sich vertippt haben, so können Sie mit 'Cl' die letzte Ziffer löschen. Mit 'Enter' starten Sie den Programmiervorgang. Mit 'Esc' kommen Sie erneut zur Eingabe der Nummer der CV, Sie können direkt anschliessend eine weiter CV ändern. Wenn Sie zum Loksteuern zurückkehren wollen, so drücken Sie noch 2x 'Esc'...

  • Page 53: Schnelles Ändern Des Wertes Einer Cv

    Einstellen (Programmieren) von Decodereigenschaften Bestätigen Sie die Eingabe mit "Enter" Sie können nun mit Hilfe der Pfeil- Tasten die Auswahl der CV ändern Bei jedem ändern der CV – Nummer wird ein PoM Lesebefehl zum Lokdecoder geschickt. Das Ergebnis dieses Befehls kann auf einer Adressanzeige LRC120 sichtbar gemacht werden, vgl.
  • Page 54 Information LH100  die betreffende Lok befindet sich in einem von der Adressanzeige LRC120 überwachten Gleisabschnitt.  RailCom Senden muss im betreffenden Decoder eingeschaltet sein. Details zum Anschluss der Adressanzeige LRC120 und den Einstellungen der RailCom-fähigen Lokdecoder entnehmen Sie bitte aus den betreffenden Betriebsanleitungen.

  • Page 55: Setzen Und Löschen Von Bits (Schaltern) Mittels Pom - Schrittweises Vorgehen

    Einstellen (Programmieren) von Decodereigenschaften wird ein PoM-Lesebefehl zum Decoder geschickt. Daraufhin sendet der Lokdecoder den Inhalt der betreffenden CV per RailCom. Die Adressanzeige LRC120 empfängt diese Information und bringt sie für ca. 3 Sekunden zur Anzeige. 11.2.8 Setzen und Löschen von Bits (Schaltern) mittels PoM - schrittweises vorgehen In vielen CVs werden nicht Zahlenwerte, sondern einzelne Bits (Schalter) für bestimmte Einstellungen verwendet.
  • Page 56 Information LH100 Sie werden aufgefordert, die Nummer des Bits, welches Sie ändern wollen, einzutippen. Hier im Beispiel wird Bit 2 eingegeben. Mit der '+' oder '-' Taste können Sie bestimmen, ob das Bit nach der Programmierung gesetzt..oder gelöscht werden soll. Wenn Sie ein anderes Bit wählen wollen, so drücken Sie einfach die zugehörige Zifferntaste.

  • Page 57: Programmieren Auf Dem Programmiergleis

    Einstellen (Programmieren) von Decodereigenschaften 11.3 Programmieren auf dem Programmiergleis Wie schon weiter oben erläutert, verstehen wir unter Programmieren das Verändern der Eigenschaften von Decodern. Beim Programmieren auf dem Programmiergleis gibt es verschiedene Methoden, die wir in eigenen Abschnitten beschreiben werden. Für die Programmierung der Lokadresse und der wichtigsten weiteren Eigenschaften haben wir einen besonders komfortablen Weg eingebaut.
  • Page 58 Information LH100 Die Vorgehensweise beim Auslesen und Einschreiben ist identisch, hier gilt folgendes einfaches Prinzip: An allen Stellen, an denen der einzuschreibende Wert eingetippt werden soll, können Sie den Wert im Decoder auslesen, indem Sie sofort, also ohne selbst einen Zahlenwert einzutippen, die Taste 'Enter' drücken.
  • Page 59 Einstellen (Programmieren) von Decodereigenschaften An dieser Stelle können Sie mit dem Eintippen der neuen Adresse beginnen (oder mit 'Enter' die Adresse auslesen) Tippen Sie nun die gewünschte Adresse ein. Wenn Sie sich vertippen, können Sie mit 'Cl' die letzte Anzeige löschen. Nun wird die eingetippte Adresse in den Lokdecoder eingeschrieben.
  • Page 60 Information LH100 Erhalten Sie beim Auslesen der Adresse die Anzeige so ist in den Lokdecoder eine Mehrfachtraktionsadresse einprogrammiert. Drücken Sie die Taste '+' und es wird die MTR- Adresse, die in CV19 abgelegt ist, ausgelesen und angezeigt:  Wenn Sie in diesem Fall eine neue Adresse eingeben und einschreiben, so wird die MTR-Adresse in CV19 gelöscht! Weitere Eigenschaften, die mit dem Menü...

  • Page 61: Auslesen Und Programmieren Mit Angabe Der Cv - Schrittweises Vorgehen

    Einstellen (Programmieren) von Decodereigenschaften "DCC" steht für Bremsverzögerung (CV4) "STV" steht für Anfahrspannung(CV2) "MAX" steht für Maximalgeschwindigkeit (CV5). Beachten Sie, dass CV5 nicht von allen Decodern verwendet wird. Wenn Sie den Wert einer dieser Eigenschaften (CVs) anzeigen oder ändern wollen, so drücken Sie bei Anzeige der Eigenschaft 'Enter'. Geben Sie dann den gewünschten Wert ein oder lesen Sie den Wert aus, indem Sie nochmals 'Enter' drücken (vgl.
  • Page 62 Information LH100 Blättern Sie mit '-' bis zur Anzeige von "CV" Geben Sie hier die Nummer der CV ein, die Sie auslesen / beschreiben wollen. Hier im Beispiel wird die CV 1 gewählt. Wenn Sie sich bei der Eingabe vertippen, so können Sie die jeweils letzte Ziffer mit 'Cl' löschen.
  • Page 63 Einstellen (Programmieren) von Decodereigenschaften Die nächste CV auslesen Die nächste CV auslesen 5 6 7 8 Die vorherige CV auslesen Den angezeigten Wert erhöhen und einschreiben Den angezeigten Wert vermindern und mit einschreiben 11.3.4.2 Setzen und löschen von Bits in einer CV Auch beim Programmieren auf dem Programmiergleis können Sie einzelne Bits in CVs setzen oder löschen.
  • Page 64 Information LH100 Blättern Sie mit '-' bis zur Anzeige von "CV" Geben Sie hier die Nummer der CV ein, die Sie auslesen / beschreiben wollen. Hier im Beispiel wird die CV 29 gewählt. Wenn Sie sich bei der Eingabe vertippen, so können Sie die jeweils letzte Ziffer mit 'Cl' löschen.

  • Page 65: Auslesen Und Programmieren Mit Angabe Des Register

    Einstellen (Programmieren) von Decodereigenschaften 11.3.5 Auslesen und Programmieren mit Angabe des Register ® Ältere Digital plus by Lenz Decoder (Serien, die vor 1996 produziert wurden) und einige Fremdfabrikate unterstützen das Programmieren mit Angabe der CV nicht. Diese Decoder werden mit Angabe des "Register" programmiert. Auch bestimmte Schaltempfänger müssen auf diese Art programmiert...

  • Page 66: Auslesen Und Programmieren Mit Angabe Der Page

    Information LH100 mit 'Esc' zur Wahl einem anderen Register zurückkehren. Ein weiteres 'Esc' führt zurück zur Auswahl des Programmiermodus Mit den letzten 'Esc' verlassen Sie das Programmieren und kehren zum Loksteuern zurück. 11.3.6 Auslesen und Programmieren mit Angabe der Page Dieses Verfahren ist vom Bedienungsablauf identisch zum Auslesen und Programmieren mit Angabe der CV.

  • Page 67: Fehlermeldungen Beim Programmieren

    Systemeinstellungen (SYS Menü) 11.4 Fehlermeldungen beim Programmieren Ist beim Programmieren oder Auslesen ein Fehler aufgetreten, werden Sie durch das Display darauf hingewiesen: ERR 01: Beim Programmieren oder Auslesen eines Empfängers wurde eine Stromüberlastung (Kurzschluss) festgestellt. Möglicherweise ist der Empfänger nicht richtig angeschlossen oder defekt. ERR 02: Beim Programmieren oder Auslesen eines Empfängers erfolgte keine Reaktion des Empfängers, d.h.

  • Page 68: Sys_1: Das Menü Setup (Set)

    Information LH100 Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe des Setup, welches Sie einsehen / ändern wollen SET 0 ist Einstellung der XpressNet Adresse. Es wird die gegewärtig eingestellte Adresse angezeigt. Mit 'Cl' gelangen Sie zur Eingabe einer andern Adresse Hier im Beispiel wird die Adresse 2 eingegeben.

  • Page 69: Set_1: Funktionsweise Der 'Stop' - Taste Einstellen

    Systemeinstellungen (SYS Menü) SET3: Kontrasteinstellung des Display SET4: Zählweise der Bit - Darstellung SET5: Lokadressen aus dem Zentralenspeicher löschen SET6: Rücksetzen des LH100 auf Werkseinstellungen SET7: Ein- und Ausschalten des AUTO-Modus SET8: Einstellen der Stackgröße 12.2.1 SET_1: Funktionsweise der 'Stop' - Taste einstellen Mit dieser Systemeinstellung können Sie die Wirkung der Stop-Taste einstellen:...

  • Page 70: Set_2: Sprachauswahl

    Information LH100 12.2.2 SET_2: Sprachauswahl Zurzeit bietet der LH100 die Auswahl zwischen deutschem und englischem (amerikanischem) Anzeigentext. Gehen Sie in das SET Menü (F,9,1). Die gegenwärtige Einstellung wird angezeigt: Deutscher Anzeigentext Mit '+' können Sie die Sprache des Anzeigentext ändern Mit 'Enter' wird die Änderung übernommen, mit 'Esc' verlassen Sie das Menü, ohne die Einstellung zu...

  • Page 71: Set_4: Zählweise Der Bit - Darstellung

    Systemeinstellungen (SYS Menü) mit der '-' Taste erniedrigen (Kontrast wird stärker). Während Sie die Taste drücken, erscheint der korrespondierende Pfeil in der Anzeige. Der Kontrast des Display wird bei jedem Drücken sofort geändert, so das Sie das Ergebnis der Änderung sofort beurteilen könen.

  • Page 72: Set_5: Lokadressen Aus Dem Zentralenspeicher Löschen

    Information LH100 Das Setup Mmenü verlassen Sie mit 'Esc', Sie kommen zurück zur Auswahl der Einstellungen (SYS) Mit einem weiteren 'Esc' kehren Sie zum Loksteuern zurück. 12.2.5 SET_5: Lokadressen aus dem Zentralenspeicher löschen Wie weiter oben beschrieben, sendet die Zentrale LZ100/LZV100 an alle in ihrem Speicher enthaltenen Lokadressen wiederholt die Fahrdaten.
  • Page 73 Systemeinstellungen (SYS Menü) Mit 'Enter' wird die Änderung übernommen, mit 'Esc' verlassen Sie das Menü, ohne die Einstellung zu ändern. Das Setup Menü verlassen Sie mit 'Esc', Sie kommen zurück zur Auswahl der Einstellungen (SYS) Mit einem weiteren 'Esc' kehren Sie zum Loksteuern zurück.

  • Page 74: Set_6: Rücksetzen Auf Werkseinstellungen

    Information LH100 Verwenden Löschen einer Lokadresse Zentralenspeicher mit Vorsicht. Ist eine Adresse gelöscht, so sendet die Zentrale diese Daten nicht mehr zur Lok. Bei einer Stromunterbrechung kann also die betreffende Lok die Informationen verlieren. 12.2.6 SET_6: Rücksetzen auf Werkseinstellungen Mit diesem Setup können Sie alle Einstellungen des LH100 auf Werkseinstellungen zurücksetzen: Werkseinstellungen LH100: XpressNet Adresse...

  • Page 75: Set_7: "Auto"-Modus Ein- Und Ausschalten

    LZ100/LZV100. Ist er eingeschaltet, so "merkt" sich die Zentrale auch nach dem Ausschalten die Geschwindigkeiten der aufgerufenen Loks. ® Schalten Sie Ihr Digital plus by Lenz System wieder ein, so fahren alle Loks mit ihrer letzten Geschwindigkeit wieder los. So schalten Sie den AUTO-Modus ein: Gehen Sie in das SET Menü...

  • Page 76: Set_8: Einstellung Der Stackgröße

    Information LH100 Drücken Sie die '-'-Taste, die Anzeige wechselt zu "MAN" Bestätigen Sie Ihre Wahl mit der Taste 'Enter'. Damit ist der AUTO- Modus in der LZ100/LZV100 wieder ausgeschaltet. 12.2.8 SET_8: Einstellung der Stackgröße In der Werkseinstellung ist der Stack 12 Plätze groß. Sie können die Größe einstellen zwischen 1 und 12 Plätzen.

  • Page 77: Sys_7: Zentralenidentifikation Anzeigen

    Systemeinstellungen (SYS Menü) Bestätigung der Auswahl Rücksprung zum SYS Menü Zurück zur Anzeige der Lokadresse 12.3 SYS_7: Zentralenidentifikation anzeigen Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe des Setup, welches Sie einsehen / ändern wollen Die gegenwärtig verwendete Zentrale wird angezeigt.

  • Page 78: Sys_8: Versionsnummer Der Zentrale Anzeigen

    Information LH100 12.4 SYS_8: Versionsnummer der Zentrale anzeigen Mit dieser Funktion können Sie sich die Versionsnummer der verwendeten Zentrale anzeigen lassen. Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe der Systemeigenschaft, welche Sie einsehen / ändern wollen Die Softwareversionsnummer der verwendeten Zentrale wird angezeigt.

  • Page 79: Technischer Anhang

    Aus dieser Tabelle können Sie ersehen, welche Funktionen mit dem LH100 als angeschlossenes XpressNet Gerät bei Verwendung ® verschiedener Digital plus by Lenz Zentralen in den verschiedenen Softwareversionen verfügbar sind. Es sind nur die Funktionen aufgeführt, die nicht in allen Versionen verfügbar sind.

  • Page 80: Fehlermeldungen Auf Dem Display

    Batterie in der Zentrale LZ100/LZV100 leer. Bitte wenden Sie sich zum Austausch an Ihren Fachhändler oder an die Fa. Lenz Elektronik. ERR 98 Der vom Handregler zur Zentrale geschickte Befehl ist in deren Befehlsvorrat nicht vorhanden. Ursache ist in der Regel eine Softwareversion der Zentrale, die diesen Befehl nicht unterstützt.

  • Page 81: Hilfe Bei Störungen

    Hilfe bei Störungen Hilfe bei Störungen Störung mögl. Ursache Korrektur Lokomotive fährt nicht Falsche Lokadresse im Geben Sie die richtige (S. 16) Display Lokadresse ein. Lokadresse wird im Sie befinden sich in der Drücken Sie die 'Enter'-Taste. Display angezeigt, Adressauswahl des Drücken der Fahrtasten Zentralenspeichers, zeigt jedoch keine...
  • Page 82 Information LH100 Lokadresse im Display gewählte Adresse ist auf Wählen Sie eine andere Lok blinkt einem anderen Handregler oder übernehmen Sie die Lok: bereits aufgerufen Drücken Sie eine der Geschwindigkeitstasten. Lok fährt nicht mit Ihrer Lok ist möglicherweise in Steuern Sie die Lok mit der auf dem eine Mehrfachtraktion Mehrfachtraktionsadresse...

  • Page 83: Baumstruktur Der Lh100 Menüs

    Baumstruktur der LH100 Menüs Baumstruktur der LH100 Menüs Seite Lokdecoderfunktionen konfigurieren Fahrstufenmodus anzeigen / ändern Refresh von Funktionen konfigurieren Doppeltraktion Mehrfachtraktion Weichen und Signale schalten Rückmeldungen anzeigen Programmieren während des Betriebs Programmieren auf dem Programmiergleis Systemeinstellungen XpressNet – Adresse anzeigen / ändern Das Menü...
  • Page 84 Betrieb mit nicht für Modellbahnen zugelassenen, umgebauten oder schadhaften Transformatoren bzw. sonstigen elektrischen Geräten, eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung, Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch. Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
  • Page 85 Information LH100 Handheld controller Version 3.6 Edition 02 14 Art. Nr. 21100 B.B.10.0074...
  • Page 86 Information LH100 V3.6 Welcome! ® Congratulations for purchasing the Digital plus by Lenz hand held controller LH100-V3. We wish you much enjoyment with using this model train control system. The LH100 hand held controller is the universal data input device in Digital plus by Lenz ®...
  • Page 87 Information LH100 V3.6 Contents Important information — Please read first! ............6 Overview of the functions of LH100 ..............8 The function menu of LH100 ................9 First steps ....................... 10 Connections and starting operation ..............10 3.1.1 Connecting to command station LZ100 ............10 3.1.2 Connecting to SET02 or Atlas Commander ...........
  • Page 88 Information LH100 V3.6 Removing a locomotive from a MU consist ............ 39 Erasing a completed MU ................40 Error messages in multi-unit consists ............40 Throwing turnouts and setting signals ............41 Feedback and display of the turnout position ..........42 9.1.1 Using non-feedback capable accessory decoders.........
  • Page 89 Information LH100 V3.6 13.3 Bits and bytes - Conversion calculation help ..........80 Trouble shooting ..................... 81 Structur of the LH100 menus ................83...

  • Page 90: Important Information - Please Read First

    Digital plus by Lenz ® system and was subjected to intense testing before shipping. Lenz Elektronik GmbH guarantees problem free operation when you follow these directions: Depending on which command station (and which software version) you operate your LH100 on, certain functions are not or are only partially available.
  • Page 91 To the right a brief explanation is provided. All the described steps assume that the hand held controller is Digital plus by Lenz ® connected to a Version 3.0 system, and that this system is turned on.

  • Page 92: Overview Of The Functions Of Lh100

    Information LH100 V3.6 Overview of the functions of LH100 This section will provide you: a short overview of each of the functions of LH100. Specific details for using each feature follows in subsequent subsections, which follow this section. There are 3 different ways to select a locomotive address. Selecting locomotive Up to 9999 addresses for digital locomotives are available addresses...

  • Page 93: The Function Menu Of Lh100

    Information LH100 V3.6 Using a separate programming track you can both Programming on the configure and read back each of the individual locomotive programming track decoder's settings (p.55 ). System settings The LH100 allows you to configure several system settings. For example, you can program how the emergency stop button works, check and change the LH100 XpressNET address, read out the software version of your command station, and more (p.65 ).

  • Page 94: First Steps

    The following sections below will then explain all the functions of LH100 in detail. Connections and starting operation The LH100 can be connected to any XpressNET system including the Digital plus by Lenz ® following components of the system: LZ100; SET02; SET03; Compact It may also be used with other XpressNET systems including the Atlas Commander and the Roco Lokmaus 2 system.

  • Page 95: Operating Your First Train

    Information LH100 V3.6 to addresses 1 through 31. Each hand held controller LH100 has its factory default address set to address 01. If you already have an LH100 at this address or operate another XpressNET device on this address, you must set your new LH100 to another address. Information on setting the XpressNET address can be found in the ...

  • Page 96: Controlling Locomotive Speed And Direction

    Information LH100 V3.6 3.2.2 Controlling locomotive speed and direction: The speed and direction of travel of the locomotive is controlled with the following operation keys: Explanation Explanation Each time you press this key Each time you press this key this key, you increase (or this key, you decrease (or slow speed up) the speed of the down)

  • Page 97: Changing The Direction Of Travel

    Information LH100 V3.6 3.2.3 Changing the direction of travel: To change the locomotives direction of travel, first set the speed to “0”. Then you can change the direction of travel: Display Explanation Each pressing of this key changes the direction of travel of the locomotive. The changed direction will be shown in the display.

  • Page 98: Basic Instructions For Operating The Lh100

    Information LH100 V3.6 Basic instructions for operating the LH100 Disconnecting and reconnecting the LH100 during operation As with all XpressNeT devices, you can disconnect your LH100 during operation and reconnect it later when you wish. To make the maximum use of this advantage of XpressNET, install several connector plates LA152/LA153 or install 5 pin din plugs around your layout.
  • Page 99 Information LH100 V3.6 Depending on which mode of operation you are using, the display will look different. The display for the locomotive address always uses 4 digits. Zeros are added in front of the address if needed. Examples of the most important displays: A single locomotive with address 0003 is being controlled.

  • Page 100: Controlling Locomotives With The Lh100

    Information LH100 V3.6 Controlling locomotives with the LH100 In this section you will learn about basic locomotive control using the LH 100. When you want to control a locomotive, you have to call it up first. There are three different ways you can call up a locomotive you want to control: Enter the number of the locomotive on the LH100 keypad Toggle between 2 locomotive addresses...

  • Page 101: Choosing A Locomotive From The Stack

    Information LH100 V3.6 If you make an error, you can use to erase the last entered digit. continue pressing each number in the locomotive's address After you have entered the complete locomotive address you confirm the entry by pressing the 'Enter' key. information about functions,...

  • Page 102: Selecting An Address From The Command Station Stack

    Information LH100 V3.6 Press 'Esc' again to change to the next stack slot … ... and to display the locomotive address placed in this slot..Continue until the last stack slot is displayed. After the last stack slot, the first slot will be displayed again …...
  • Page 103 Information LH100 V3.6 Press On the display you see Explanation First clear the display first locomotive from command station stack is displayed. The “A” in the lower row shows that you are in the selection from the locomotive stack. Each pressing of the ‘-’ key pages through the locomotive stack in the command station.

  • Page 104: Taking Over Control Of A Locomotive From Another Hand Held Controller

    (pressing one of the keys shown above) will be sent to the locomotive, which prevents unintended sudden changes of the speed. Activating locomotive functions Digital plus by Lenz ® locomotive decoders have one or more additional functions. The functions are numbered, beginning with 0.

  • Page 105: Changing Function Groups

    Information LH100 V3.6 This is the display of the function group: 1 vertical line: Function group 1 (F0 to F9) 2 vertical lines: Function group 2 (F10 to 19) 3 vertical lines: 1 2 3 4 5 6 7 8 Function group 3 (F20 to F28) Depending on the selected function group (1 to 3), the following functions are switched:...

  • Page 106: Configuring Locomotive Decoder Functions

    Information LH100 V3.6 Function group displayed; functions 20, 21, 22 and 28 are activated. Displays function group 1 again. After switching on the LH100, function group 1 is activated. 5.3.2 Configuring locomotive decoder functions Functions F1 to F28 can be set to continuous or temporary operation. Continuous operation Temporary operation Press the key to activate the...

  • Page 107: Refreshing' Functions

    Information LH100 V3.6 Press '+' to change to the next function group (group 2, F10 to F19). The setting is made analogously to group 1. Press '+' again to change to function group 3 (F20 to F28). The setting is made analogously to group 1.

  • Page 108: Showing And Changing The Speed-Step Mode

    Information LH100 V3.6 Use '+' to scroll through the options: Functions F0 to F12 are transmitted cyclically. Functions F0 to F20 are transmitted cyclically. Functions F0 to F28 are transmitted cyclically. Functions F0 to F4 are transmitted cyclically. Press 'Enter' to confirm your selection.
  • Page 109 Information LH100 V3.6 This is how you show/change the speed step modes: Select the address of the locomotive whose speed-step mode you want to display or change. Make sure that the locomotive is set to speed step 0 (if not, press the hexagonal key). The menu that was selected last is displayed.

  • Page 110: Emergency Stop And Emergency Off

    14 speed steps 28 or 128 throttle-positions: 28 speed steps Setting the locomotive decoder to a particular speed step mode is Digital plus by Lenz ® done in CV29 of the decoder. For details, see the "Information for locomotive decoders".

  • Page 111: Turning Off The Track Power

    Information LH100 V3.6 5.5.1 Turning off the track power If an emergency stop has been triggered, you can still turn off the power to the track: Press On the display you see Explanation Call up the locomotive address whose function setting you want to display or change The emergency stop is displayed.

  • Page 112: Switching Turnouts During Emergency Stop

    Information LH100 V3.6 Press On the display you see Explanation The emergency stop or emergency off is displayed alternates with You return to controlling locomotives with ‘Esc’. You can now change the speed and direction that the displayed locomotive resume with when the layout is turned on again...

  • Page 113: The Function Menu Of Lh100

    Information LH100 V3.6 The function menu of LH100 The LH100 function menu provides you access to all other functions of the LH100. Using the function menu always starts wirh the button 'F'. After that you can either with browse through the menu ('+' forward, '-' backward) and confirm with choose the sub-menu by pressing the corresponding figur.
  • Page 114 Information LH100 V3.6 Once a menu has been choosen, the LH100 will "remember" this menu. Ich you press the 'F' button the next time, this last menu will be displayed immediately.

  • Page 115: Double Header

    Information LH100 V3.6 Double header The LH100 allows you to assign two locomotives to operate together as a double header, and then control them as if they were a single locomotive. Prerequisites for creating a double header You must have called up on the same hand held controller each of the two locomotives that you want to put together as a double header.
  • Page 116 Information LH100 V3.6 Proceed as follows: Press On the display you see Explanation most recently chosen menu is shown The most recently selected locomotive address is displayed This is the prompt to enter the second locomotive address of the double header.

  • Page 117: Combining Locomotives With Different Speed Step Numbers Into A Double Header

    Information LH100 V3.6 Combining locomotives with different speed step numbers into a double header You can combine locomotives with different speed steps into a double header. The speed step corresponding to the speed step of the individual locomotive will always be shown. Example: The locomotive with address 24 has 14 speed steps, the locomotive with address 78 has 28 speed steps.

  • Page 118: Error Messages When Assembling A Double Header

    Information LH100 V3.6 Error messages when assembling a double header If you made an error when assembling the double header, you will see one of the following messages in the display: The locomotive was not selected or no command to the locomotive was sent prior to setting up the MU/double header.

  • Page 119: Multi-Unit Consists (Mu)

    Information LH100 V3.6 Multi-unit consists (MU) In this section you find out: what a multi-unit consist is how a multi-unit consist is assembled and disassembled how you control the functions on locomotives in a multi-unit consist  The multi-unit consist function requires a command station LZ100 of version 3 or higher, or a SET02/03 (hand held controller LH200 is command station) The multi-unit consist menu is not available when connecting an LH100 to a command...

  • Page 120: Prerequisites For A Multi-Unit Consist

    Prerequisites for a multi-unit consist: You can set up multi-unit consists with any NMRA conformant Digital plus by Lenz ® locomotive decoders from the program. The locomotive decoder must be configured for operation with 28 speed steps.
  • Page 121 Information LH100 V3.6 You see the prompt for entering the multi-unit consist address Key in the number of the MU. This number can only have two digits. If you make a mistake, then you can clear the last digit with the ‘Cl’ key and make corrections.

  • Page 122: Controlling A Multi-Unit Consist

    Information LH100 V3.6 Controlling a multi-unit consist To control a MU you call up either the MU address or one of the locomotives that are part of the MU. The MU address itself is shown by a capital “M” in the display, a small “m”...

  • Page 123: Removing A Locomotive From A Mu Consist

    Information LH100 V3.6 Press On the display you see Explanation Call up a locomotive in the MU or the MU address itself Repeated pressing of the ‘-’ key shows you all the addresses assembled in the MU and the MU address one after the other.

  • Page 124: Erasing A Completed Mu

    Information LH100 V3.6 Erasing a completed MU If you want to remove all the locomotives from a MU at one time then proceed as follows: Press On the display you see Explanation First call up the MU address (shown by a capital “M”). Display shows most...

  • Page 125: Throwing Turnouts And Setting Signals

    With the turnout control function you can use the hand held controller LH100 to throw turnouts, set signals or for instance activate relays. For this to work, these devices must be connected to accessory Digital plus by Lenz ® decoder LS100/110/120 of the system or to other compatible NMRA DCC accessory decoders.

  • Page 126: Feedback And Display Of The Turnout Position

    Information LH100 V3.6 Feedback and display of the turnout position 9.1.1 Using non-feedback capable accessory decoders In this case the last command sent to the accessory decoder is shown on each LH100. The display of the turnout position on the LH100 display changes automatically when the turnout position is changed by another LH100 (or another XpressNET device, for instance a tower cab).

  • Page 127: Train Operation While Controlling Turnouts Or Signals

    Information LH100 V3.6 entered position (+ or -) when you call up the turnout. And when you press the + or - keys, the display will update immediately. If after entering for instance the turnout address ‘118’ you see this display then this address is not an accessory decoder, but a feedback encoder LR100.

  • Page 128: Reading/Changing Decoder Settings

    Reading/Changing decoder settings In this large section you will find out: Digital plus by Lenz ® what “programming” really is in what settings can be changed by programming...

  • Page 129: What Is Programming And What Purpose Does It Serve

    CV4 is always the deceleration delay. A description of the available CVs and their settings is described in the Digital plus by Lenz ® locomotive decoder manuals. This information can be downloaded in the internet from www.lenz.com, obtained from your model railroad retailer, or by sending a stamped, self-addressed envelope to Lenz Elektronik.
  • Page 130 Information LH100 V3.6 say “the Bit is erased” or “the Bit is 0”. Example: CV29 binary switch settings In this CV several settings are stored. If a certain setting is on or off depends on one of the 8 switches (bits): Switch turned on (=bit set "1") turned off(=bit erased "0")

  • Page 131: Difference Between Operation Mode Programming And Service Mode Programming

    2. When you want to display information currently stored within the 3. There are also Digital plus by Lenz ® decoders that do not understand the “Programming on the Main” mode. Many entry level, older locomotive or most accessory decoders do not have the capability to be programmed using operations mode programming.

  • Page 132: Programming On The Main - Pom

    Information LH100 V3.6 11.2 Programming on the Main - PoM Programming on the main is mainly of interest for locomotive decoders, since using PoM the settings of the decoder can be changed on the normal “operating” track. That means the locomotive can be anywhere on your layout.

  • Page 133: Shortcut To The Most Common Settings

    Information LH100 V3.6 11.2.3 Shortcut to the most common settings We have built in a convenient mode for settings the most commonly changed CVs using PoM. In this mode you don’t have to know or look up the number of the CVs, Press On the display you see Explanation...

  • Page 134: Programming A Numeric Value Into A Cv - Step By Step Approach

    Information LH100 V3.6 'Enter' starts the programming, and once it is done, you are returned to selecting the setting. Go back to the control of the locomotive by pressing 'Esc' twice. 11.2.4 Programming a numeric value into a CV — step by step approach: In the following example we will change the acceleration delay on a locomotive with address 3 using PoM:...

  • Page 135: Fast Changing Of A Cv

    Information LH100 V3.6 If you make a mistake, you can use ‘Cl’ to erase the last digit. With ‘Enter’ you start the programming sequence and change the value of this CV in this locomotive. With ‘Esc’ you return to entry of a CV number.

  • Page 136: Fast Changing Of A Cv Value

    Information LH100 V3.6 Confirm your selection with 'Enter'. Use the arrow keys to change the CV selection. Every time you change the CV number a PoM read command is sent to the locomotive decoder. The result of this command can be displayed with an address display LRC120;...
  • Page 137 Information LH100 V3.6 Information on how to connect the address display LRC120 and the settings of RailCom-able locomotive decoders can be found in the respective operating manuals. Proceed as follows: Enter the address of the locomotive whose features you want to change via PoM.

  • Page 138: Setting And Erasing Bits (Switches) Using Pom - Step By Step Procedure

    Information LH100 V3.6 11.2.5 Setting and erasing bits (switches) using PoM — step by step procedure Many CVs don’t use numeric values, but individual bits (switches) for particular settings. It is then much easier to get the needed setting by setting and erasing the individual bits (switches), instead of calculating the corresponding numeric value and then program it into the CV (which of course also works).

  • Page 139: Programming On The Programming Track

    Information LH100 V3.6 When you are ready to program press the 'Enter' key. A "P" will be displayed briefly on the bottom of the display to indicate that the programming has taken place. Press the 'ESC' key four times to completely exit PoM and return to operating trains.

  • Page 140: Programming And Reading A Locomotive Address And Other Key Settings: The "Dir" Menu

    Information LH100 V3.6 If you want to program an accessory decoder, then you don’t need a track. Simply connect the decoder directly to terminals P and Q on the LZ100. 11.3.3 Programming and reading a locomotive address and other key settings: The “DIR” menu The simplest way to program a locomotive address is with the “DIR”...
  • Page 141 Information LH100 V3.6 press ‘Cl’ to go on to write a new locomotive address. Step by step procedure to writing a locomotive address: Proceed as described above for “reading an address”. If you want to you can read out the currently stored address. After reading the address you then press ‘Cl’.
  • Page 142 Information LH100 V3.6  If when reading the address you get this display then the locomotive decoder is assembled into a multi-unit consist address. Press the ‘+’ key’ and the MU address that is stored in CV19 is read out and shown: ...

  • Page 143: Reading And Writing By Entering The Cv - Step By Step Directions

    Information LH100 V3.6 “STV” stands for starting voltage (CV2). “MAX” stands for maximum speed (CV5). Please note that not all decoders use CV5. If you want to show the value of one of the settings (CVs), press ‘Enter’, when the setting is displayed,. To change the value key in the desired value followed by 'Enter'.
  • Page 144 Information LH100 V3.6 Here enter the number of the CV that you want to read / write. Values between 1 and 256 are allowed In this example CV1 is chosen. If you make a mistake, you can erase the last digit with ‘Cl’. In this place you can either enter the value that you want to program, or read out the value of the CV by...
  • Page 145 Information LH100 V3.6 11.3.4.1 Quick change of the CV and the value Once you have selected a CV and entered or read a value, you can change the CV-Value or the value to be written into the CV by performing the following steps using the 'arrow'- or '+Ä and '-' -buttons: Reading the next CV Reading the next CV 5 6 7 8...
  • Page 146 Information LH100 V3.6 (flashes) The most recently selected programming mode is shown Page with ‘-’ or with '+' until “CV” is displayed Enter the number of the CV you want to read/write here. In this example CV29 is used. If you make a mistake when entering, you can erase the last digit with ‘Cl’.

  • Page 147: Reading And Writing By Entering Using Register Mode

    11.3.5 Reading and writing by entering using register mode ® Older Digital plus by Lenz decoders (series produced before 1996) and decoders from some other manufacturers do not support programming by entering the CV. These decoders are programmed by what is called “register” mode.

  • Page 148: Reading And Programming By Using Paged Mode

    Information LH100 V3.6 Press 'Cl' if you want to enter a new value or press 'Esc'. After you have read or written a register, use ‘Esc’ to return to selecting another register. Another ‘Esc’ takes you back to selection of programming mode. With the last ‘Esc’...

  • Page 149: Display On Other Connected Hand Held Controllers

    Information LH100 V3.6 When programming or reading a decoder, no decoder acknowledgement was detected. That could mean that the decoder is not correctly connected to the programming output on command station LZ100 (for example the digital locomotive may not be properly placed on the programming track) or the decoder is not functioning properly.

  • Page 150: Sys_1: The Setup Menu (Set)

    Information LH100 V3.6 Press On the display you see Explanation The most recently selected menu is shown This is the prompt to enter the setup that you want to read/change. SET0 is setting the XpressNET address. The currently set address is shown.

  • Page 151: Set_1: Setting The Function Of The 'Stop' Key

    Information LH100 V3.6 12.2.1 SET_1: Setting the function of the ‘Stop’ key You can use this system setting to configure the operation of the 'St' Stop key. the locomotives are the power to the track is stopped, but the power to turned off the track remains on To configure this setting go to the SET menu:...

  • Page 152: Set_3: Contrast Setting

    Information LH100 V3.6 You reach this display by pressing 'F' followed by '9' followed by '1'. The currently selected setting is shown: The example shows English as the current setting With '+' or '-' you can change the language in the display text. 'Enter' confirms the change, ‘Esc’...

  • Page 153: Set_4: Mode Of Counting Bits In The Display

    Information LH100 V3.6 'Enter' confirms the change, ‘Esc’ lets you leave the menu without changing the setting. You leave the system menu with ‘Esc’, which takes you back to selecting the settings. With another ‘Esc’ you return to controlling locomotives. 12.2.4 SET_4: mode of counting bits in the display The section “Setting and erasing bits”...

  • Page 154: Set_5: Erasing Locomotive Addresses From The Command Station Stack

    Information LH100 V3.6 12.2.5 SET_5: Erasing locomotive addresses from the command station stack As described previously, the LZ100 command station sends operation data repeatedly to all locomotive addresses contained in its stack. If you fill the LZ100 locomotive stack you can erase locomotive addresses that are not needed for operation from the stack.
  • Page 155 Information LH100 V3.6 You are in controlling locomotive First erase the display by pressing the 'Cl' key Use ‘-’ or '+' to page through the locomotive stack until you find the address you want to erase. With the ‘Cl’ key you start the erasing procedure.

  • Page 156: Set_6: Lh100 Reset To Factory Defaults

    Information LH100 V3.6 12.2.6 SET_6: LH100 Reset to factory defaults The "SYS-6" command can be used to reset the LH100 to factory default.  A Reset operation causes the following settings to change XpressNET address = 1 Function 'St'-key = STOP language = German contrast LCD = 2 bit edit = 1...8...

  • Page 157: Set_7: Switching The "Auto"-Mode On And Off

    Information LH100 V3.6 12.2.7 SET_7: Switching the "AUTO"-mode on and off The "AUTO"-mode is a special feature of the LZ100/LZV100 command station. If this mode is switched on, the command station will "remember" the last speed of all locomotives even if it the command station is switched off.
  • Page 158 Information LH100 V3.6 Confirm your choice with 'Enter'...

  • Page 159: Set_8: Setting The Number Of Stack Slots

    Information LH100 V3.6 12.2.8 SET_8: Setting the number of stack slots Ex-works, the stack has 12 slots. The size can be set from 1 to 12. To change the number of stack slots, go to the 'SYS' menu: The menu that was selected last is displayed.

  • Page 160: Sys_7: Displaying The Command Station Id

    Information LH100 V3.6 12.3 SYS_7: Displaying the command station ID Using this function you can display the identification of the command station in use. Press On the display you see Explanation The most recently selected menu is shown This is the prompt to enter the setup that you want to read/change.

  • Page 161: Sys_9: Displaying The Version Number Of Lh100

    Information LH100 V3.6 12.5 SYS_9: Displaying the version number of LH100 Using this function you can display the version number of LH100 Press On the display you see Explanation The most recently selected menu is shown This is the prompt to enter the setup that you want to read/change.

  • Page 162: Technical Appendix

    Information LH100 V3.6 Technical appendix In this appendix we have collected information for you that may be of interest to the advanced user, or that can help you in case of problems. 13.1 Compatibility table The following table lists the functions that are available from a LH100 as an input device connected to XpressNET using different command station software versions.
  • Page 163 If this error appears repeatedly, the battery in LZ100 may be dead. This battery ensures that the data is stored even after the power to the command station is turned off. Please contact your model railroad dealer or Lenz Elektronik for replacement.
  • Page 164 If this does not correct the problem it is possible that the command station or the hand held controller is defective. Please contact your model railroad dealer or Lenz Elektronik. 13.3 Bits and bytes - Conversion calculation help Setting and erasing bits in a CV Many CVs in the decoders do not use numeric values, but individual bits.
  • Page 165 Information LH100 V3.6 Example: Bit 1 and bit 5 (using 1-8 mode) are to be value set, all other bits are to be erased. The values of both set bits are added together. The decimal value that you must program in the CV is ‘17’.
  • Page 166 Information LH100 V3.6 The locomotive decoder is Change the speed step set to the 14 speed step mode in the locomotive mode, the corresponding decoder to 28 speed steps address within the system (CV29, set bit 2) is set to 128 speed step mode The locomotive does not The locomotive is possibly...
  • Page 167 Information LH100 V3.6 Structur of the LH100 menus Page Configuring locomotive decoder functions Showing and changing the speed-step mode 'Refreshing' functions Double header Multi-unit consists (MU) Throwing turnouts and setting signals Displaying feedback Programming on the Main - PoM Programming on the Programming track System settings (SYS menu) entering the XpressNET device address The Setup menu (SET)
  • Page 168 In all such cases, guarantees shall become void. Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de info@digital-plus.de Please save this manual for future reference! © Lenz Elektronik GmbH, All Rights Reserved...
