GE Tetra Stick Installation Manual

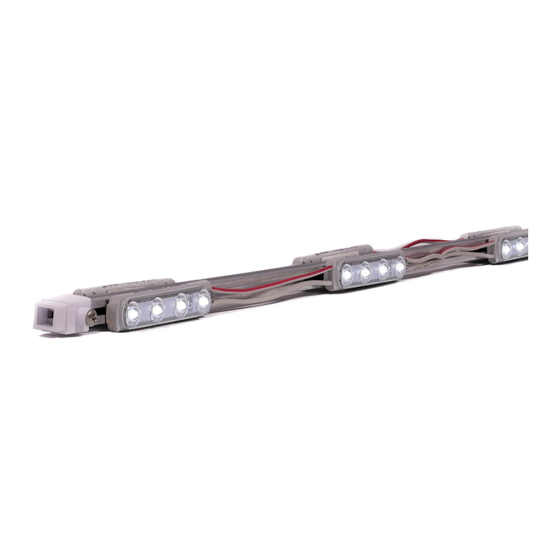

Tetra Stick
®
Fluorescent Box Sign Retrofit
LED Lighting System
(GETSaabbcccdde)*
*key
aa PM = PowerMax or PH = PowerMax High Output
bb SS = Single Sided or DS = Double Sided
ccc 018=18''; 024=24''; 030=30''; 036=36''; 042=42''; 048=48''; 060=60'';
064=64''; 072=72''; 084=84''; 096=96''; 108=108''; 117=117''; 120=120''
dd 71 = 7100K CCT; 57 = 5700K CCT
e A=3' Whip Length or B=6' Whip Length
BEFORE YOU BEGIN
Read these instructions completely and carefully.
RISK OF ELECTRIC SHOCK
∙
Turn power off before inspection, installation or removal.
∙
Properly ground power supply enclosure.
RISK OF FIRE
∙
Use only UL approved wire for input/output connections.
Minimum size 18 AWG (0.82mm
∙
Follow all NEC and local codes.
∙
Not to be submerged or used in a marine environment.
RISK OF FIRE OR ELECTRIC SHOCK
∙
LED Retrofit Kit installation requires knowledge of
sign electrical systems. If not qualified, do not attempt
installation. Contact a qualified electrician.
∙
Install this kit only in host signs that have been identified in
the installation instructions and where the input rating of the
retrofit kit does not exceed the input rating of the sign.
∙
Installation of this LED retrofit kit may involve drilling or
punching of holes into the structure of the sign. Check for
enclosed wiring and components to avoid damage to wiring
and electrical parts.
∙
Do not make or alter any open holes in an enclosure of
wiring or electrical components during kit installation.
Prepare Electrical Wiring
Electrical Requirements
• Limited to use in dry and damp locations.
• The grounding and bonding of the LED Driver shall be done
in accordance with National Electric Code (NEC) Article 600.
• Follow all National Electric Codes (NEC) and local codes.
• These products are only suitable for connection to a circuit
from a Class 2 power source.
• These products have not been evaluated for use when
connected to a power source that does not comply with
Class 2 voltage and energy limited supplies.
WARNING / AVERTISSEMENT
RISQUES DE DÉCHARGES ÉLECTRIQUES
∙
∙
RISQUES D'INCENDIE
∙
)
2
∙
∙
RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE
∙
∙
∙
∙
Coupez l'alimentation avant l'inspection, l'installation ou le déplacement.
Assurez-vous de correctement mettre à terre l'alimentation électrique.
N'utilisez que des fils approuvés par UL pour les entrées/sorties de connexion.
Taille minimum 18 AWG (0.82mm
Respectez tous les codes NEC et codes locaux.
Ne pas submerger ou installer dans un environnement marin.
L'installation de l'équipement de remplacement DEL exige Ia connaissance des
systèmes électriques pour enseignes. Si non qualifié, ne tentez pas d'installation.
Veuillez contacter un électricien qualifié.
Risque d'incendie ou de choc Électrique. Installez cet ensemble seulement dans des
enseignes hôtes qui ont été identifiés dans les instructions d'installation et dont la
capacité d'entrée de l'ensemble ne dépasse pas la capacité d'entrée de l'enseigne.
L'installation de cet équipement de remplacement DEL peut impliquer le perçage
ou le poinçonnage de trous dans la structure du panneau Vérifiez le câblage et
les composants inclus pour éviter d'endommager le câblage et les composants
électriques.
Ne pas faire ou modifier les trous ouverts dans une enceinte de câblage
ou de composants électriques pendant l'installation de cet équipement de
remplacement DEL.
Save These Instructions
Use only in the manner intended by the manufacturer. If
you have any questions, contact the manufacturer.
RETROFIT SIGN CONVERSION LED KIT FOR USE ONLY IN
ACCORDANCE WITH KIT INSTRUCTIONS.
KIT IS COMPLETE ONLY WHEN ALL PARTS REQUIRED BY
THE INSTRUCTIONS ARE PRESENT.
TROUSSE DE CONVERSION À DEL POUR LA
MODERNISATION DES ENSEIGNES
À UTILISER CONFORMÉMENT AU GUIDE D'INSTALLATION.
Installation Guide
SIFN220 | A-1001149
)
2
24
Volt
