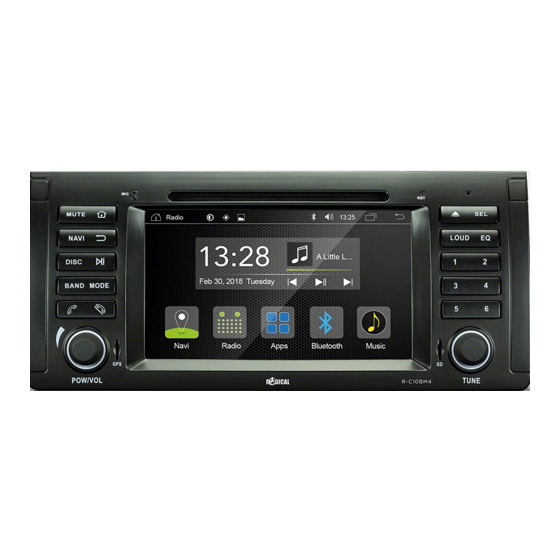

RADICAL R-C10BM4 Installation Manual

For bmw x5 e53 1999 - 2006
Hide thumbs Also See for R-C10BM4:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R-C10BM4 and is the answer not in the manual?

Questions and answers

Related Manuals for RADICAL R-C10BM4

Summary of Contents for RADICAL R-C10BM4

  • Page 2: Bitte Beachten

    Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau kann zu Schäden am Fahrzeug und am Radical-Gerät führen. HINWEIS: Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical- Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb ausgestattet sind.
  • Page 3 EINBAUBEISPIEL BMW X5 E53 (mit Werksnavigation) DEMONTAGE UND VORBEREITUNG: Lösen Sie mit dem beiliegenden Entriegelungswerkzeug (Nr. 10) den das Originalgerät umgebenden Plastikrahmen aus seiner gesteckten Verankerung. Entfernen Sie die mit der Mittelkonsole verbundenen Schrauben. Ziehen Sie nun das Werksradio aus dem Schacht ganz heraus und lösen das Kabel aus der Verbindung...
  • Page 4 Lösen Sie nun die rot markierten Schrauben, um die Schutzabdeckung zu entfernen um die Autobatterie herum zu entfernen. Entfernen Sie vorsichtig und mit der nötigen Kraftanwendung die Originalkabel aus dem Stecker. Verbinden Sie den Originalstecker des Fahrzeugs mit dem Netzstecker Ihres RADICAL Gerätes...

  • Page 5: Installation

    Gerät mit den beiden mitgelieferten Schrauben fest an der Mittelkonsole. Setzten Sie wieder alle Schrauben, die Sie zuvor gelöst haben, wieder ein und drehen sie fest. Befestigen Sie danach die Plastikverkleidungen wieder an dem gewohnten Platz. Der Einbau des R-C10BM4 ist hiermit beendet.
  • Page 6 ANSCHLUSSSCHEMA:...

  • Page 7: Compatibility List

    1999 > 2006 PLEASE NOTE: The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
  • Page 8 EXAMPLE OF INSTALLATION BMW X5 E53 (with factory navigation) REMOVAL WORK AND PREPARATION: Use the supplied release tool (# 10) to release the trim frame. Remove the screws connected to the center console Now pull the factory radio out of the shaft completely and disconnect the cable from the connection...
  • Page 9 Now loosen the red marked screws to remove the protective cover to remove the car battery Carefully remove the original cables from the connector using the necessary force. Connect the original plug of the vehicle to the mains plug of your RADICAL device...
  • Page 10 Phillips screwdriver on the inside of the shaft. Connect the respective main connection cable (No. 11) of Radical device (# 1) with the Quadlock plug / ISO of the vehicle and close the Locking mechanism of the Plug. Connect then the CAN bus interface (No.

  • Page 11: Connection Diagram

    CONNECTION DIAGRAM: Radical by ACR Brändli & Vögeli AG – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com EU Legal Representetive: ACR S&V GmbH Industriestrasse 35 – D-79787 – Germany RevA...
