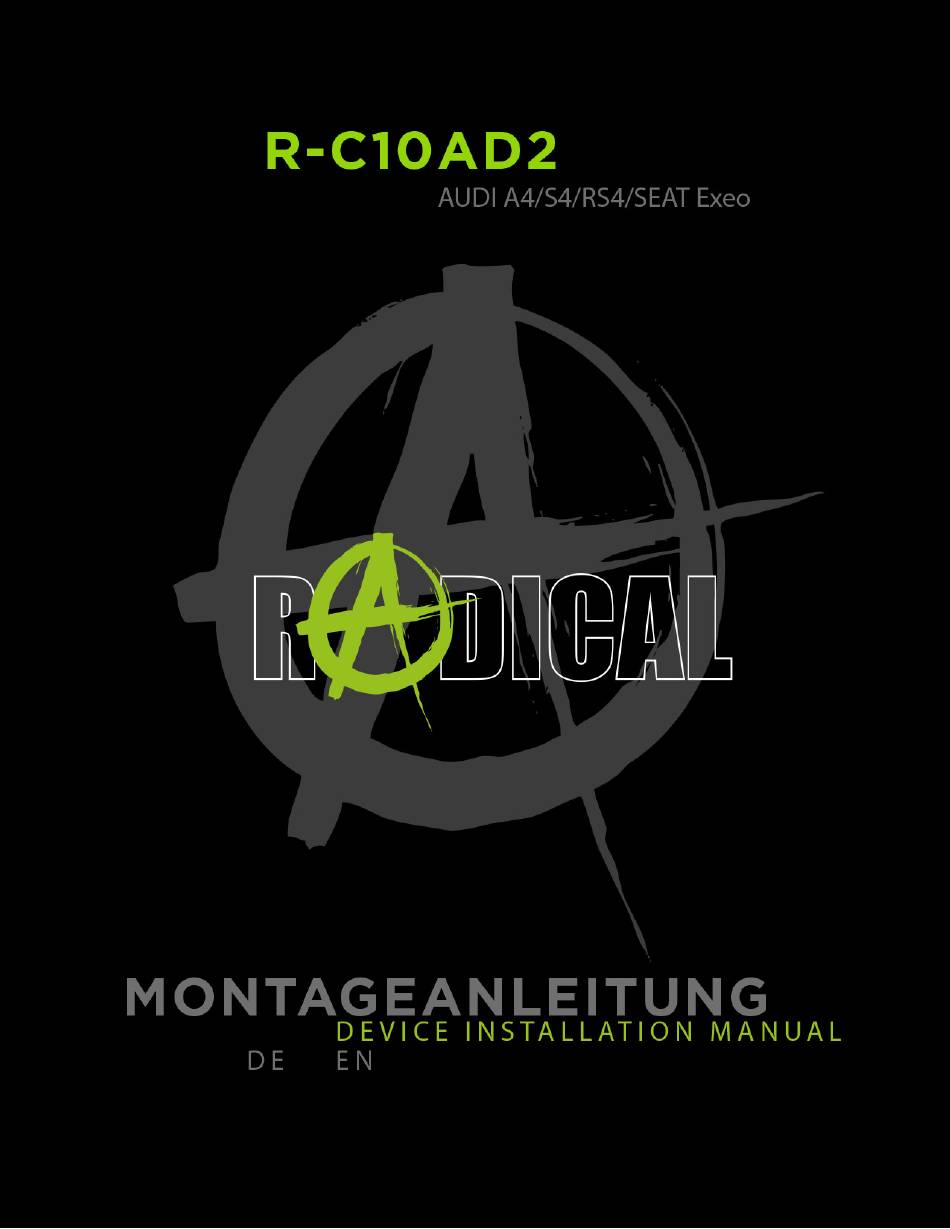

RADICAL R-C10AD2 Device Installation Manual

Audi a4/s4/rs4/seat exeo
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R-C10AD2 and is the answer not in the manual?

Questions and answers

Related Manuals for RADICAL R-C10AD2

Summary of Contents for RADICAL R-C10AD2

  • Page 2: Bitte Beachten

    Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemässer Einbau kann zu Schäden am Fahrzeug und am Radical-Gerät führen. HINWEIS: Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical- Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb ausgestattet sind.
  • Page 3 [Hier eingeben] EINBAUBEISPIEL AUDI A4 DEMONTAGE UND VORBEREITUNG: 1. Lösen Sie mit dem beiliegenden Entriegelungswerkzeug (Nr. 17) Ihr Werksradio aus dem Radioschacht. Hierzu müssen alle vier Entriegelungsschlüssel eingeführt werden. 2. Das Gerät sollte sich nun ohne Kraftaufwand herausziehen lassen. 3. Um das Gerät vollständig aus dem Geräteschacht entfernen zu können, müssen Sie zuvor alle Steckanschlüsse (z.B.

  • Page 4: Installation

    [Hier eingeben] INSTALLATION: 4. Montieren Sie die GPS-Antenne (Nr. 2) an einer geeigneten Stelle und achten Sie darauf, dass der GPS- Empfang nicht durch die Abschattung von metallischen Fahrzeugteilen negativ beeinflusst wird (Wärmeschutzverglasung etc.). Verlegen Sie das Anschlusskabel anschließend in den Radioschacht. 5.
  • Page 5 Bereich der Radioschachts. Schieben Sie anschließend das Radical-Gerät vorsichtig und mit dosierter Kraftaufwendung zurück in den Radioschacht. Drücken Sie den R- C10AD2 soweit nach innen, bis Sie hören wie die Verriegelung einklickt. Der Einbau des R-C10AD2 ist hiermit beendet.
  • Page 6 [Hier eingeben] ANSCHLUSSSCHEMA:...

  • Page 7: Compatibility List

    This head unit is not applicable to your car if the center console is 1 DIN structure. The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
  • Page 8 [Hier eingeben] EXAMPLE OF INSTALLATION AUDI A4 REMOVAL WORK AND PREPARATION: 1. Unlock the OE factory radio with the unlock tool (No. 17) contained in the set. You need to insert all four keys. 2. It should be possible to pull out the radio without applying brute force.
  • Page 9 [Hier eingeben] INSTALLATION: 4. Install the GPS antenna (No. 2) in a suitable position, making sure that the GPS reception is not adversely affected by unwanted shielding of metallic vehicle parts (thermal insulation glazing, etc.). Then route the connection cable into the radio bay.
  • Page 10 [Hier eingeben] 6. Connect one of the main connection cables (No. 11/12) of the Radical device (No. 1) to the Quadlock/ISO connector of the car and close its locking mechanism. Following this, connect the CAN bus interface (No. 14) to the main connection cable.

  • Page 11: Connection Diagram

    [Hier eingeben] CONNECTION DIAGRAM: Radical – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com – RevA...
