Wassermelder WA 03
A
7
6
5
C
10
11
Bedienungs- und Sicherheitshinweise
Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die Bedienungsanleitung gehört
zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, fragen Sie einen Fachmann, informieren Sie sich im Internet unter
www.pentatech.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Bestimmungsgemäße Verwendung
Dieser
Wassermelder
besteht aus einer Meldereinheit und einem damit verbundenen Sensor. Das Gerät
meldet mit einem lauten Warnton oder mit einer Melodie. Es dient zur Überwachung von austretendem
Wasser von z.B. Waschmaschinen, Spülmaschinen oder Wasserrohren sowie zur Überwachung der
Füllmenge von z.B. einer Badewanne.
Das Gerät ist ausschließlich
für den Betrieb in Innenräumen in privaten Haushalten konzipiert. Zum
Betrieb ist der Anschluss einer 9-Volt-Blockbatterie zugelassen.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für
Folgeschäden sowie für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche
Bedienung verursacht werden, wird nicht gehaftet.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und /oder mangels
Wissen benutzt zu werden, es sei denn, sei werden durch eine für Ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von Ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind Schadensersatzansprüche,
insbesondere solche auf Ersatz außerhalb des Gerätes entstehenden Personen- oder Sachschäden durch
keine oder fehlerhafte Funktion ausgeschlossen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den
einwandfreien Zustand der Geräte.
B
1
8
2
3
4
1
Meldereinheit mit angeschlossenem, ca. 1 m langen Verbind
D
2
Schrauben (im Batteriefach)
2
Dübel 5 mm (im Batteriefach)
Ø
1
Bedienungsanleitun
9
Ausstattung
Vorderseiten der Meldereinheit und des Sensors (siehe Abb. A)
1
Meldereinheit
2
Lautsprecher
3
Schalter
4
Batteriefachdeckel
5
Verbindungskabel
6
Sensorkontakte
7
Sensor
Rückseiten der Meldereinheit und des Sensors (siehe Abb. B)
8
Aufhängelöcher
9
Saugnapf
Geöffnetes Batteriefach (siehe Abb. C)
10
Batterieanschluss
11
Batteriefach
Technische Daten
Betriebsspannung:
Stromaufnahme:
Batterie:
Akustische Meldung:
Batteriewarnung:
Temperaturbereich:
Gehäusemaße:
Gewicht:
Sicherheitshinweise
Erklärung der verwendeten Zeichen und Begriffe:
Gefahr!
Bei Nichtbeachtung dieses Hinweises werden Leben und Gesundheit gefährdet.
Achtung!
Bei Nichtbeachtung dieses Hinweises werden Sachwerte gefährdet.
Lebens- und Verletzungsgefahr!
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder Kleinteilen!
Andernfalls droht Lebensgefahr durch Ersticken!
!
Achtung! Lauter Warnton! Vermeiden Sie den Betrieb in Ohrennähe, da sonst schwere
Gehörschäden die Folge sein können!
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen!
Andernfalls droht Lebens-, Verletzungsgefahr sowie Beschädigung!
!
Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie darf
außerdem nicht aufgeladen werden. Es besteht Lebensgefahr durch Explosion.
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
ungskabel mit Sensor
g
9 V
DC
max. 130 mA
9-V-Block 6LR61, alkalisch (nicht im Lieferumfang enthalten)
Warnto
n (ca. 98 dB(A) / 1 m)
Klanggeräusch (Melodie)(ca. 90 dB(A) / 1 m)
zwei kurze Pieptöne ca. alle 2 Minuten
+1 °C bis +40 °C
ca. 56 x 104 x 24 mm
ca. 65 g (ohne Batterie)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WA 03 and is the answer not in the manual?

Questions and answers

Summary of Contents for Indexa WA 03

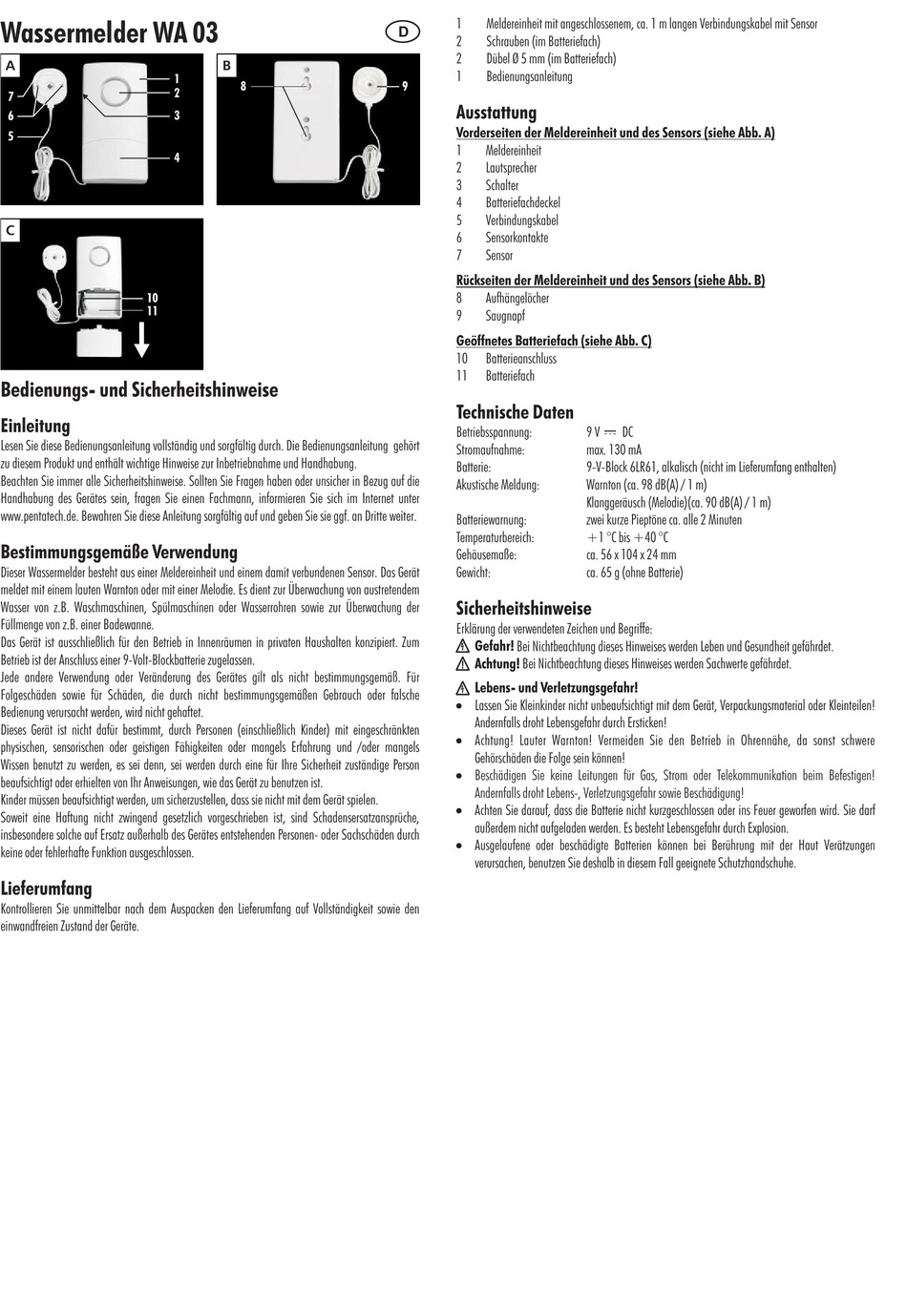

  • Page 1 Meldereinheit mit angeschlossenem, ca. 1 m langen Verbind ungskabel mit Sensor Wassermelder WA 03 Schrauben (im Batteriefach) Dübel 5 mm (im Batteriefach) Ø Bedienungsanleitun Ausstattung Vorderseiten der Meldereinheit und des Sensors (siehe Abb. A) Meldereinheit Lautsprecher Schalter Batteriefachdeckel Verbindungskabel Sensorkontakte Sensor Rückseiten der Meldereinheit und des Sensors (siehe Abb.
  • Page 2: Montage

    Der Wassermelder ist nun aktiviert. Bei Kontakt beider Sensorkontakte [6] mit Wasser löst die Meldereinheit entweder einen Warnton (Einstellung ) oder eine Melodie (Einstellung Indexa GmbH aus. Der Warnton bzw. die Melodie enden, wenn die Sensorkontakte keinen Kontakt mehr mit Paul-Böhringer-Str. 3 Wasser haben oder wenn der Wassermelder deaktiviert wird.
  • Page 3: Utilisation Conforme

    Face dorsale de l'unité centrale et du capteur (voir Fig. B) Détecteur d'eau WA 03 Orifices de suspension Ventouse Conseils d'utilisation et consignes de sécurité Compartiment de la pile ouvert (voir Fig. C) Barrette de connexion Introduction Compartiment de la pile.
  • Page 4: Maintenance Et Nettoyage

    Pour désactiver le détecteur d'eau, mettez l'interrupteur [3] en position “ ”. Test de fonctionnement Allumez le détecteur d'eau. Indexa GmbH Maintenez le capteur [7] dans l'eau. Le signal sonore ou la mélodie retentit jusqu'à ce que les Paul-Böhringer-Str. 3 contacts du capteur [6] soient secs.
  • Page 5 Achterkanten van het alarmapparaat en de sensor (zie afb. B) Watermelder WA 03 Ophanggaten Zuignap Bedienings- en veiligheidsinstructies Geopend batterijvak (zie afb. C) Batterijaansluiting Inleiding Batterijvak Lees deze handleiding volledig en zorgvuldig door. De handleiding hoort bij dit product en bevat belangrijke instructies voor de inbedrijfstelling en het gebruik.
  • Page 6: Onderhoud + Reiniging

    Zet ter deactivering van de watermelder de schakelaar [3] op “ ”. Functietest Indexa GmbH Schakel de watermelder in. Paul-Böhringer-Str. 3 Houd de sensor [7] in water. Het waarschuwingsgeluid c.q. de melodie klinkt zolang tot de D - 74229 Oedheim sensorcontacten [6] gedroogd zijn.
  • Page 7: Operating And Safety Instructions

    Open battery compartment (see diag. C) Water Alarm WA 03 Battery connector Battery compartment Operating and safety instructions Technical data Introduction Operating voltage: Read through these operating instructions fully and carefully. The operating instructions belong to this Current draw: max. 130 mA product and contain important points concerning bringing the appliance into service and its operation.
  • Page 8: Operation

    [10]. Connect an appropriate new battery, respecting polarity, with the battery connector. Put the connected battery into the battery compartment. Close the battery compartment cover. Indexa GmbH Paul-Böhringer-Str. 3 Turning the water alarm on and off D - 74229 Oedheim...
