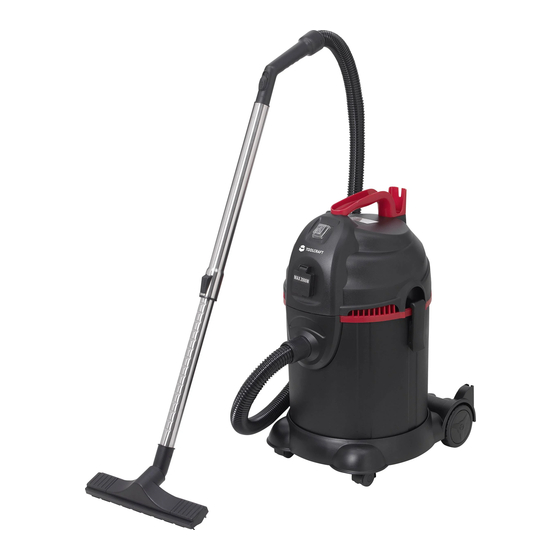

- Page 1 Bedienungsanleitung Nass-/Trockensauger 1200 W / 25 L Best.-Nr. 1914144 Seite 2 - 18 Operating Instructions Wet/Dry Vacuum 1200 W / 25 L Item No. 1914144 Page 19 - 34...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Wichtige Sicherheitshinweise ..........................5 Allgemeine Sicherheitshinweise ..........................6 a) Allgemeine Hinweise .............................6 b) Sauger ................................7 c) Feinstaubpartikel und Pulver .........................7 Produktübersicht ..............................8 Montage ................................9 a) Entfernen der Motoreinheit / Zugriff auf den Behälter ...................9 b) Schlauch ..............................10 c) Saugrohre und Düsenaufsätze ........................10 Filterauswahl .............................. -
Page 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt erfüllt die nationalen gesetzlichen sowie die europäischen Vorschriften. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, sind die in dieser Bedienungsanleitung aufgeführten Anweisungen stets zu befolgen! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Page 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt dient zum Aufsaugen von Staub und auf Wasser basierenden, nicht ätzenden Flüssigkeiten. Mit zur Ausstattung gehört außerdem eine synchronisierte Steckdose der Schutzart IP44 (max. 2000 W). Wird an diese synchronisierte Steckdose ein Gerät mit einer Leistungsaufnahme von ≥ 200 W angeschlossen, dann schaltet sich der Sauger stets automatisch ein und aus, sobald das angeschlossene Gerät ein- und ausgeschaltet wird. -
Page 5: Wichtige Sicherheitshinweise
5. Wichtige Sicherheitshinweise • Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränktem physischen, sensorischen oder geistigen Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. -
Page 6: Allgemeine Sicherheitshinweise
6. Allgemeine Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für daraus resultierende Personen-/ Sachschäden keine Haftung. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/ Garantie. -
Page 7: B) Sauger
b) Sauger • Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. • Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose. Fassen Sie den Netzstecker immer an den Griffflächen an. • Wird das Gerät über einen längeren Zeitraum nicht verwendet, dann ziehen Sie den Netzstecker aus der Netzsteckdose. -
Page 8: Produktübersicht
7. Produktübersicht... -
Page 9: Montage
1 ON/OFF/Synchronisierter Schalter 14 Düsenhalterungen O = AUS, I = EIN, II = Synchronisation 15 Hinterräder 2 Synchronisierte Steckdose 16 Bodendüsenaufsatz zum Nass- und Trockensaugen 3 Verschluss 17 Polsterdüsenaufsatz 4 Lufteinlass 18 Düse 5 Behälter 19 Patronenfilter 6 Vorderräder 20 Griff / obere Kabelaufwicklung 7 Verlängerungsrohr aus Metall 21 Taste für Filterreinigung 8 Saugschlauch... -
Page 10: B) Schlauch
b) Schlauch • Stecken Sie nun den Schlauchanschlussstutzen (9) in den Lufteinlass (4) und verriegeln Sie ihn, indem Sie ihn bis zum Anschlag im Uhrzeigersinn drehen. • Möchten Sie den Schlauchanschlussstutzen wieder entfernen, drehen Sie ihn einfach bis zum Anschlag gegen den Uhrzeigersinn und ziehen Sie ihn dann ab. -
Page 11: Filterauswahl
9. Filterauswahl Trockensaugen: Verwenden des Patronenfilters Um stets über eine optimale Saugleistung zu verfügen, sollten Sie den Patronenfilter (19) regelmäßig reinigen und bei Bedarf austauschen. VERWENDEN SIE DEN PATRONENFILTER NUR ZUM TROCKENSAUGEN. Das Verwenden des Geräts ohne Patronenfilter führt unweigerlich zu Schäden am Motor. -
Page 12: B) Nasssaugen: Verwenden Sie Den Schaumstofffilter
b) Nasssaugen: Verwenden Sie den Schaumstofffilter Entfernen Sie den Patronenfilter (19) und ersetzen Sie ihn mit einem Schaumstofffilter (10). Vom Aufsaugen von Flüssigkeiten mit dem Patronenfilter wird dringend abgeraten. Tauchen Sie die Düse beim Aufsaugen großer Mengen Flüssigkeit nicht vollständig in die Flüssigkeit ein. Lassen Sie am Aufsatz der Düsenöffnung einen Spalt frei, damit etwas Luft hineingelangt, wodurch die Flüssigkeit „aufgeschlürft“... -
Page 13: Betrieb
10. Betrieb a) Allgemeine Hinweise • Vergewissern Sie sich stets, dass für die jeweilige Aufgabe der richtige Filter eingesetzt ist. • Bringen Sie alle erforderlichen Düsen und Aufsätze an. • Stellen Sie sicher, dass die Motoreinheit (11) ordnungsgemäß installiert und sicher verriegelt ist (3). •... -
Page 14: C) Reinigung Eines Verstopften Patronenfilters
c) Reinigung eines verstopften Patronenfilters Nimmt beim Trockensaugen die Saugkraft ab oder der Motor fällt durch ungewöhnliche Betriebsgeräusche auf, dann ist möglicherweise der Filter verstopft. • Schalten Sie zunächst das Gerät aus (1). • Entfernen Sie dann das Verlängerungsrohr und die Düsenaufsätze (16)(17)(24), sofern diese mit dem Saugrohr verbunden sind. -
Page 15: Pflege Und Reinigung
11. Pflege und Reinigung Verwenden Sie unter keinen Umständen aggressive Reinigungsmittel, Alkohol oder andere chemische Lösungen zur Reinigung, da diese das Gehäuse beschädigen oder sogar den einwandfreien Betrieb beeinträchtigen können. Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Teil Reinigung •... -
Page 16: Aufbewahrung
12. Aufbewahrung • Wickeln Sie das Netzkabel um die Kabelaufwicklungen (13)(20) auf der Rückseite des Produkts. • Der Netzstecker lässt sich wie unten gezeigt in die obere Kabelaufwicklung (20) stecken. • Stecken Sie die Aufsätze in die vorgesehenen Düsenhalterungen (14). •... -
Page 17: Beheben Von Störungen
13. Beheben von Störungen Stellen Sie vor dem Ergreifen von Maßnahmen zur Störungsbeseitigung sicher, dass das Gerät ausgeschaltet ist. Der Netzstecker muss zuvor aus der Steckdose gezogen worden und die Motoreinheit vollständig abgekühlt sein. Ursache Mögliche Abhilfe • Kontrollieren Sie, ob der Netzstecker richtig eingesteckt ist. Trennen Sie den Netzstecker zunächst von der Netzsteckdose und stecken Sie ihn nach 10 Sekunden wieder ein. -
Page 18: Technische Daten
16. Technische Daten Eingangsspannung ....... 220 – 240 V/AC, 50/60 Hz Stromverbrauch des Saugers ..1200 W Steckdose ........max. 2000 W ≥ 200 W werden benötigt, um die Synchronisation auszulösen Gesamtstromverbrauch ....max. 3200 W Schutzgrade ......... IP20 (Netzstecker des Saugers) IP44 (Zusatzsteckdose), IP44-Stecker empfohlen IPX4 (Sauger) Schalldruckpegel ...... - Page 19 Table of contents Page Introduction ................................20 Explanation of symbols ............................20 Intended use ..............................21 Package contents ..............................21 Important safety information ..........................22 General safety information ..........................23 a) General Information .............................23 b) Vacuum ................................24 c) Fine dust particles and powders ........................24 Product Overview ..............................25 Assembly ................................26 a) Removing the motor unit / accessing the container ..................26 b) Hose ................................27...
-
Page 20: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory national and European regulations. To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this manual. These operating instructions are part of this product. -
Page 21: Intended Use
3. Intended use The product is intended to be used for sucking up dust as well as water-based, non-corrosive liquids. There is an integrated IP44 rated synchronized power socket (max. 2000 W). If a device connected to the synchronized socket has a power consumption of ≥... -
Page 22: Important Safety Information
5. Important safety information • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. -
Page 23: General Safety Information
6. General safety information Read the operating instructions carefully and observe safety instructions. If you do not follow the safety information and information on proper handling in these operating instructions, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. -
Page 24: B) Vacuum
b) Vacuum • The mains outlet must be located near to the device and be easily accessible. • Never unplug the mains plug by pulling on the cable. Always use the grips on the plug. • Unplug the mains plug from the mains socket if you do not plan to use the appliance for an extended period of time. -
Page 25: Product Overview
7. Product Overview... -
Page 26: Assembly
1 ON/OFF/Sync switch 13 Lower cable coil O = OFF, I = ON, II = Sync 14 Nozzle holders 2 Synchronized power socket 15 Rear wheels 3 Latch 16 Wet and dry floor tip 4 Air inlet 17 Round brush tip 5 Container 18 Nozzle 6 Front casters... -
Page 27: B) Hose
b) Hose • Insert the hose connector (9) into the air inlet (4) and rotate all the way clockwise to lock it in place. • To remove the hose, rotate the hose connector all the way counter-clockwise then pull it away. c) Tubes and nozzle tips •... -
Page 28: Filter Selection
9. Filter Selection a) Dry vacuum: Use the cartridge filter cartridge filter (19) regularly for best performance. ONLY USE THE CARTIDGE FILTER Clean or change the FOR DRY VACUUMING. If the machine is used without a cartridge filter, the motor will be damaged. If the cartridge filter gets wet, it will get clogged. -
Page 29: B) Wet Vacuum: Use Foam Sleeve
b) Wet vacuum: Use foam sleeve filter (19) and replace it with a foam sleeve (10). Do not attempt to vacuum liquids Remove the cartridge using the cartridge filter. When vacuuming large quantities of liquids, do not immerse the nozzle completely into the liquid. Leave a gap at the tip of the nozzle opening to allow some air inflow to “slurp”... -
Page 30: Operation
10. Operation a) General information • Check that the correct filter is attached for the task at hand. • Install any necessary nozzles and tips. • Make sure that the motor unit (11) is installed properly and securely latched (3). •... -
Page 31: D) Automatic Suction Shut-Off (Wet Vacuum)
d) Automatic suction shut-off (wet vacuum) The product features protection against overfilling during wet vacuuming. If the maximum water capacity of the container is reached, a safety valve closes an air inlet to the engine unit. If this happens a loud noise will be heard. -
Page 32: Storage
12. Storage • Wind the mains cable around the cable coils (13)(20) on the back of the product. • The mains power plug can be slotted into the upper cable coil (20) as shown below. • Insert accessories in the nozzle holders (14). •... -
Page 33: Troubleshooting
13. Troubleshooting Before taking measures to eliminate faults first make sure the device is powered off. The mains plug should be disconnected from mains socket and the motor unit should have completely cooled down. Cause Solution • Check if the mains plug is correctly connected. Disconnect the power plug from the power outlet and plug it back in after 10 seconds. -
Page 34: Disposal
15. Disposal Electronic devices are recyclable waste and must not be placed in household waste. At the end of its service life, dispose of the product according to the relevant statutory regulations. You thus fulfill your statutory obligations and contribute to protection of the environment. 16. - Page 36 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten.
