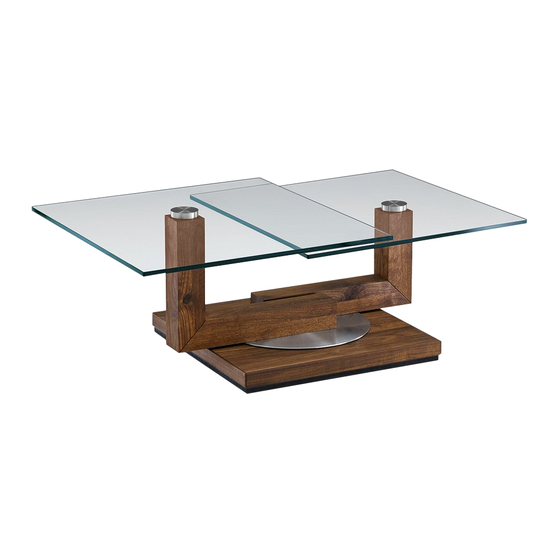

Aufbauanleitung / assembly instructions mod. 4331
1x M10 x 240
1x
10,5 x 29,5
1x M10
1x M10 x 70
1. Montagematerial
1. fitting materials
M10 x 240
3. Die Gewindestange in das Metall-Klebeteil ein-
drehen. Dann diese Glasplatte weglegen.
3. Screw in the threaded bar into the metal of the
glass. Then lay aside this glass.
4331
1x
SW17
1x
25 x 60
1x
1x
10,5 x 18
1 / 4
2. Eine Glasplatte auspacken und auf
gepolsterten Montageböcken ablegen.
2. Unpack one glass. Lay the glass onto padded
assembling trestles.
M10 x 70
10,5 x 18
4. Die zweite Glasplatte auf die Montageböcke
legen. Den Bolzen mit dem schwarzen
Passstift in das Metall-Klebeteil einstecken.
Den Sprengring auflegen und die Schraube
eindrehen.
4. Put the second glass onto the assembling
trestles. Put the snap-ring onto the bolt and
turn in the screw.
Änderungsdatum: 11.04.16
Advertisement
Related Manuals for Venjakob 4331
Summary of Contents for Venjakob 4331
- Page 1 Aufbauanleitung / assembly instructions mod. 4331 1x M10 x 240 SW17 10,5 x 29,5 25 x 60 1x M10 1x M10 x 70 10,5 x 18 1. Montagematerial 2. Eine Glasplatte auspacken und auf 1. fitting materials gepolsterten Montageböcken ablegen.
- Page 2 7. Adjust the base-arm so that it stays in right Loch des tieferen Arms stecken. angles to the base-plate. 8. Insert the threaded bolt of the glass through the ant-twist device into the hole of the lower base-arm. 2 / 4 4331 Änderungsdatum: 11.04.16...
- Page 3 Glasplatte mit dem Bolzen in die 11. Tighten the screw-nut by using the provided Buchse einstecken. socket key. 12. Put the base onto the ground. Stick the bolt of the second glass into the bush. 3 / 4 4331 Änderungsdatum: 11.04.16...
- Page 4 13. Fertig. 13. Ready. 4 / 4 4331 Änderungsdatum: 11.04.16...
