Venjakob 4121 Assembly Instructions

Aufbauanleitung / assembly instructions mod. 4121
2x
M10 x 365
2x
29,5 x 10,5
2x
M10

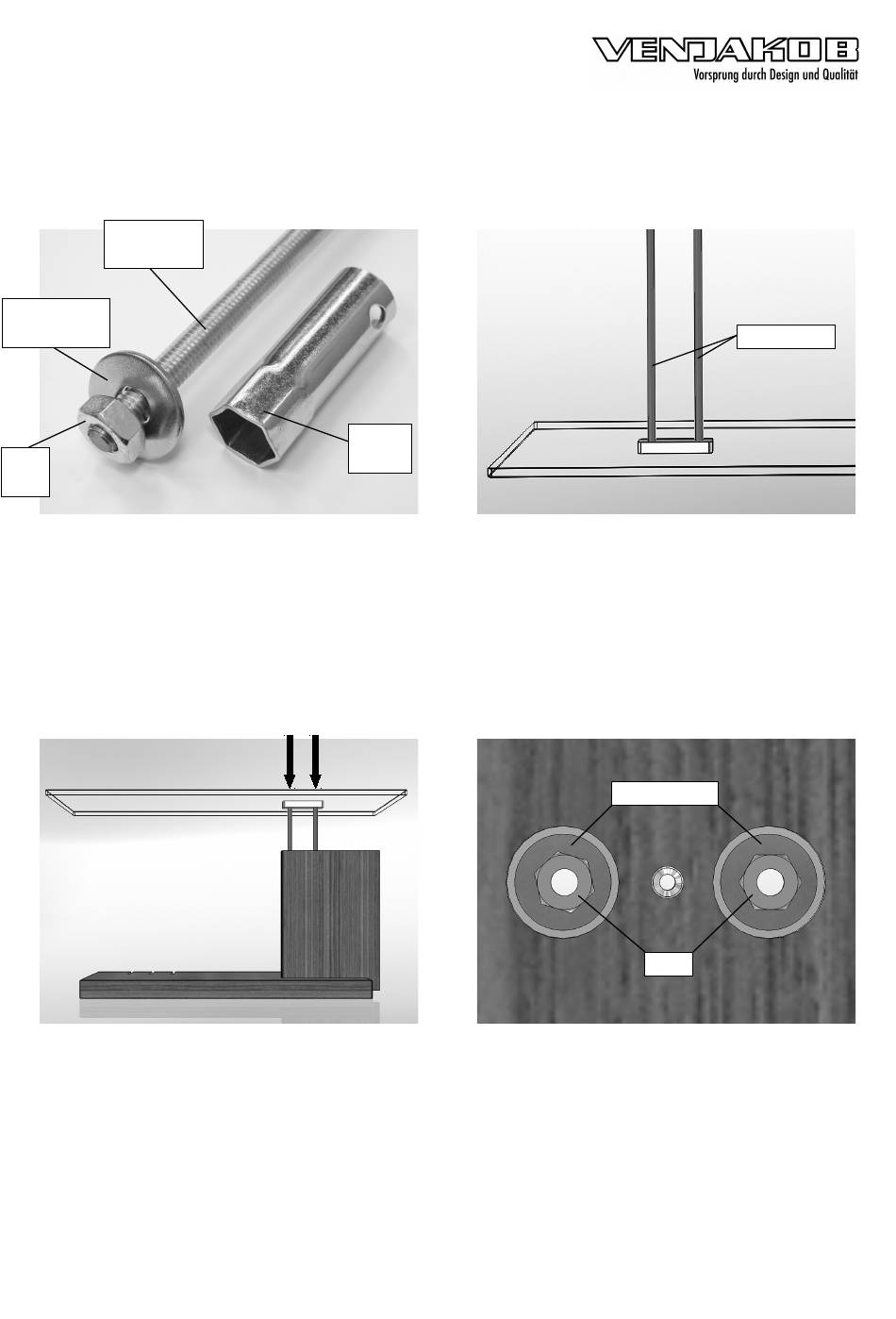

1. Montagematerial
1. fitting materials
3. Den Unterbau auf die Montageböcke stellen.
Die Gewindestangen des Glases in die Löcher
des Unterbaus stecken.
3. Put the frame on the assemly tressles.
Insert the treaded bars in the holes of the
base.
4121
1x
SW17
2. Die Glasplatte auspacken und umgedreht auf
gepolsterten Montageböcken ablegen.
Beide Gewindestangen einschrauben.
Die Glasplatte weglegen.
2. Unpack the glass top and lay it upside down
on padded assembly tressles.Screw in the 2
threaded bars and lay asside the glass top.
4. Jede Gewindestange mit je einer Scheiben und
einer Mutter fixieren.
Zum Festziehen der Muttern den mitgelieferten
Steckschlüssel benutzen.
4. Fix each threaded bar with a washer and a
nut. Use the delivered socket wrench to
thighten the nuts.
1 / 2
M10 x 365
29,5 x 10,5
29,5 x 10,5
M10
M10
Änderungsdatum: 17.02.16
