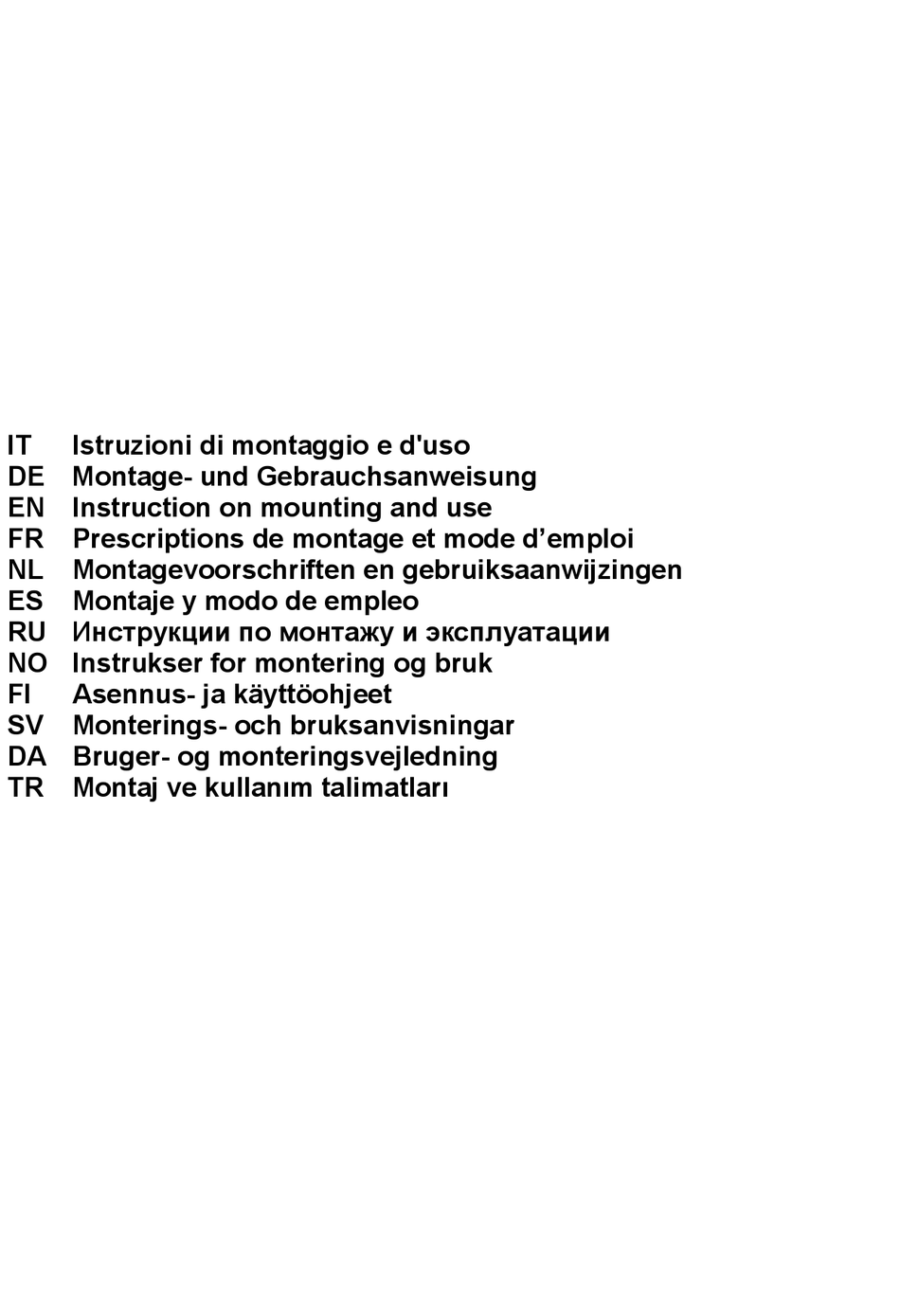

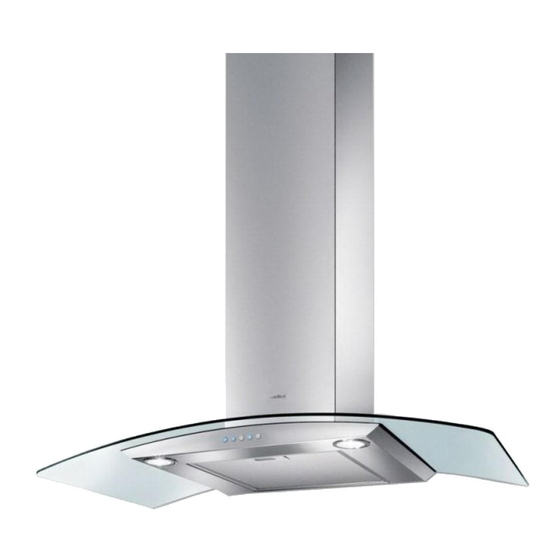

  • Page 1 Istruzioni di montaggio e d'uso DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use Prescriptions de montage et mode d’emploi Montagevoorschriften en gebruiksaanwijzingen Montaje y modo de empleo RU Инструкции по монтажу и эксплуатации NO Instrukser for montering og bruk Asennus- ja käyttöohjeet Monterings- och bruksanvisningar DA Bruger- og monteringsvejledning...

  • Page 9: Versione Filtrante

    IT - Istruzioni di montaggio e d'uso Consultare anche i disegni nelle prime pagine con i riferimenti Si declina ogni responsabilità per eventuali inconvenienti, alfabetici riportati nel testo esplicativo. danni incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Attenersi strettamente alle istruzioni riportate in questo manuale.

  • Page 10: Installazione

    • Eseguire tutti i lavori di muratura necessari (ad es.: Installazione installazione di una presa elettrica e/o foro per il La distanza minima fra la superficie di supporto dei recipienti passaggio del tubo di scarico). sul dispositivo di cottura e la parte più bassa della cappa da La cappa è...
  • Page 11 inoltre il bordo inferiore dello schema di foratura Introdurre ed avvitare con decisione altre 2 viti sui fori per corrisponde al bordo inferiore della cappa. il fissaggio di sicurezza rimasti liberi. Introdurre un tubo di scarico all’interno del traliccio e Forare come indicato sulla dima inserire i tasselli a muro collegarlo all’anello di raccordo del vano motore (tubo di e avvitare 2 viti sui fori superiori, lasciando uno spazio tra...

  • Page 12: Filtro Antigrasso

    Attenzione: L’inosservanza delle norme pulizia Descrizione della cappa dell’apparecchio e della sostituzione dei filtri comporta rischi di Fig. 1 incendi. Si raccomanda quindi di attenersi alle istruzioni 1. Pannello di controllo suggerite. 2. Filtro antigrasso Si declina ogni responsabilità per eventuali danni al motore, 3.
  • Page 13 DE - Montage- und Gebrauchsanweisung In Bezug auf technische und Sicherheitsmaßnahmen für die Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text Ableitung der Abluft sind die Vorschriften der zuständigen wiedergegeben sind, zur Hilfe. örtlichen Behörden strengstens einzuhalten.

  • Page 14: Elektrischer Anschluss

    Bevor Sie mit der Montage beginnen: Betriebsart • Überprüfen Sie, dass das erstandene Produkt von der Die Haube kann sowohl als Abluftgërat als auch als Größe her dem Bereich entspricht, in dem es angebracht Umluftgërat eingesetzt werden. werden soll. • Um die Montage zu vereinfachen, wird empfohlen, die Abluftbetrieb Fettfilter und andere Teile, die laut den vorliegenden...
  • Page 15 Die zwei Sektionen der Struktur mit in gesamten Verbindungsring verbinden. sechzehn Schrauben (vier jeder Ecke). 11. Die elektrische Verbindung an das Versorgungsnetz erfuellen, das elektrische Netz muss nur alimentiert Auf der oberen Sektion , fuer erweiterungen laenger als die gereingste, einen oder zwei Steigbuegel werden wenn die Installation erfuellt worden ist.

  • Page 16: Beschreibung Der Dunstabzugshaube

    sind dafuer nuetzlich um den Dunstabzugshaube zu Beschreibung der Dunstabzugshaube haengen waehrend die untere Loecher (im allgemeinen Bild 1 eins im Zentrum oder mehrere auf der Seite) sind dafuer 1. Bedienfeld nuetzlich um eine endgueltige Befestigung und Sicherheit 2. Fettfilter zu haben.

  • Page 17: Wartung

    Wartung Ersetzen der Lampen Hinweis ! Vor jeder Reinigung und Pflege ist die Das Gerät vom Stromnetz nehmen. Dunstabzugshaube durch Ziehen des Netzsteckers oder Hinweis: Vor Berühren der Lampen sich vergewissern, dass Ausschalten der Sicherung stromlos zu machen. sie abgekühlt sind. Reinigung Bild 4 Die Dunstabzugshaube muss sowohl innen als auch außen...

  • Page 18: Ducting Version

    EN - Instruction on mounting and use We decline any responsibility for any problems, damage or Consult the designs in the front pages referenced in the text by alphabet letters. fires caused to the appliance as the result of the non- Closely follow the instructions set out in this manual.

  • Page 19: Installation

    installation of an electric socket and/or a hole for the Installation passage of the discharge tube). The minimum distance between the supporting surface for the Expansion wall plugs are provided to secure the hood to most cooking vessels on the hob and the lowest part of the range types of walls/ceilings.
  • Page 20 and bands not supplied). The discharge tube must be holes (generally 1 central or more lateral) are for the long enough to reach the exterior (aspiration version) or definitive and safety fixing. Apply flues support bracket „G“ to the wall touching the the deflector (filtering version).

  • Page 21: Operation

    WARNING: Failure to carry out the basic cleaning Description of the hood recommendations of the cooker hood and replacement of the Fig. 1 filters may cause fire risks. 1. Control panel Therefore, we recommend oserving these instructions. 2. Grease filter The manufacturer declines all responsibility for any damage to 3.

  • Page 22: Version Évacuation Extérieure

    FR - Prescriptions de montage et mode d’emploi Consulter les dessins de la première page avec les références respecter néanmoins les instructions relatives à l’entretien alphabétiques que l’on retrouvera dans le texte explicatif. fournies dans ce manuel). Suivre impérativement les instructions de cette notice. Le La non observation de ces normes de nettoyage de la hotte et constructeur décline toute responsabilité...

  • Page 23: Branchement Électrique

    déflecteur F (tuyau d’évacuation et colliers de fixation non de la cheminée dessus. fournis). • Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une Attention! Si la hotte est livrée sans filtre à charbon, celui- ci doit être commandé...
  • Page 24 chevilles pour l’accrochage), visser les 4 vis sur les trous Installation du modèle pour mur externes en laissant un espace entre la tête de la vis et le Quand l'écran vapeur est fourni démonté, il doit être fixé plafond d’environ 1cm. comme indiqué...

  • Page 25: Entretien

    2 vis (10a) à l’étrier de support cheminées „G“ (10b). Entretien 11. Faire glisser la partie inférieure de la cheminée en Attention! Avant toute opération de nettoyage ou couverture complète du groupe d’aspiration jusqu’à d’entretien, débrancher la hotte du circuit électrique en l’insérer à...
  • Page 26 Fig. 4 1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire. 2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d’éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
  • Page 27 NL - Montagevoorschriften en gebruiksaanwiizing Raadpleeg ook de tekeningen uit de eerste bladzijden met de Het niet in acht nemen van de reinigingsnormen van de alfabetische verwijzingen uit de toelichtende tekst. wasemkap en van de vervanging en reiniging van de filters Zich strikt aan de aanwijzingen uit deze tekst houden.

  • Page 28: Het Installeren

    met afvoer van de lucht naar buiten, en moeten worden elektrische aansluiting af van het elektriciteitsnet via de verbonden met een perifere afzuigunit (niet meegeleverd). hoofdschakelaar in uw woning. • Controleer tevens of er in de buurt van de installatie De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.
  • Page 29 midden van de kookplaat en de zijkanten moeten parallel schakelpaneel in en controleer of de wasemkap goed lopen met de zijkanten van de kookplaat (de kant van de functioneert. boormal met het opschrift FRONT komt overeen met de Installatie aan de muur kant van het bedieningspaneel).
  • Page 30 Maak de elektrische aansluiting. Onderhoud 10. Breng de schouwdelen aan en zet hen aan de bovenkant Attentie! Koppel, voor ieder onderhoud, eerst de vast met 2 schroeven (10a) aan de steun van de wasemkap van het elektriciteitsnet af door de stekker weg schouwdelen „G“(10b).

  • Page 31: Vervanging Lampjes

    Vervanging lampjes Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn. afb. 4 1. haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks. 2. Vervang het kapotte lampje. Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

  • Page 32: Versión Aspirante

    ES - Montaje y modo de empleo indicadas en este manual. Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo. Este aparato lleva el marcado CE en conformidad con la Aténgase estrictamente a las instrucciones del presente Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

  • Page 33: Instalación

    el humo hacia el exterior (solo para la versión aspirante). Instalación • Ejecutar todos los trabajos de mampostería necesarios ( La distancia mínima entre la superficie de cocción y la parte ej.: instalación de una toma de corriente y/o agujero para más baja de la campana no debe ser inferior a 50cm en el el pasaje del tubo de descarga).
  • Page 34 operación 4). Con un lápiz, haga una línea sobre la pared, hasta el Atornille con decisión los 4 tornillos. techo, correspondiente a la línea central, facilitará las operaciones de instalación. Introduzca y atornille con decisión otros 2 tornillos en los agujeros (para la fijación de seguridad) que han quedado Coloque el esquema de perforación sobre la pared: la libres.

  • Page 35: Mantenimiento

    cubrir completamente el grupo aspirante, hasta Mantenimiento introducirlo en el lugar apropiado encima de la campana. ¡Atención! Antes de cualquier operación de limpieza o Reensamblar el marco del filtro de carbón y el de/ de los mantenimiento, retire la campana de la red eléctrica filtro/s anti grasas y controlar el perfecto funcionamiento de la desconectando el enchufe o desconectando el campana.

  • Page 36: Sustitución De La Lámpara

    Sustitución de la lámpara Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías. Fig. 4 1. Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar. 2.
  • Page 37 RU - Инструкция по монтажу у эксплуатации Придерживайтесь строго инструкций, приведенных в строго правил, предусмотренных регламентом местных руководстве. Изготовитель снимает с себя всякую компетентных властей. ответственность за неполадки, ущерб или пожар, могущие Производите периодическую очистку вытяжки как внутри, иметь место при использовании прибора вследствие так...
  • Page 38 питания правильно смонтирован. Пользование Вытяжка сконструирована для работы в режиме отвода Установка воздуха наружу или рециркуляции воздуха. Вытяжка поставляется в двух версиях: модель для стены и модель для потолка (Изола). Исполнение с отводом воздуха Перед началом монтажа: Вытяжка снабжена верхним выводным отверстием B для •...
  • Page 39 решетчатой конструкции прикреплена к нижней кольцом моторного отсека (выводная труба и хомут секции 1 или больше шурупами, поэтому проверить и крепления не входят в комплект). Выводная труба одновременно снять их для того, чтобы можно было должна быть достаточно длинной для выхода наружу выполнить...
  • Page 40 потолка. Она должна соответствовать каминов „G“ (10b). геометрической оси, это облегчит процесс установки. 11. Накрыть нижней частью камина всасывающую группу Приложить схему сверления отверстий к стене: так, чтобы она вошла в соответствующее место на вертикальная линия геометрической оси, вытяжке. напечатанная на...

  • Page 41: Замена Ламп

    Замена ламп Уход Отключите прибор от электросети. Внимание! Прежде чем выполнить любую операцию Внимание! Прежде чем прикасаться к лампам убедитесь по чистке или техническому обслуживанию, в том, что они остыли. отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения. Рис.
  • Page 42 NO - Instrukser for montering og bruk Konsulter også tegningene på de første sidene som har skader eller brann på apparatet som skyldes at alfabetiske henvisninger i bruksanvisningen. bruksanvisningen i denne håndboken ikke har blitt overholdt. Instruksjonene i denne håndboken må følges nøye. Dette apparatet er merket i konformitet med EU-direktivet Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, 2002/96/EC, Waste Electrical and Electronic Equipment...
  • Page 43 Installasjon av takmodellen (Isola) Elektrisk tilslutning Fig. 5-6-7 Nettspenningen må være i samsvar med den elektriske Reguler omfanget på ventilatorhettens støttestruktur, da spenningen som angis på typeskiltet inne i ventilatoren. Hvis ventilatorhettens endelige høyde kommer an på denne det følger med ledningstikk, kobles ventilatoren til en lett reguleringen.
  • Page 44 med linjen som ble tegnet opp på veggen først). Merk av rammen og fest den med 4 skruer til den dertil bestemte 2 hull med blyant, bor hullene og sett inn de 2 pluggene. støttebøylen, koble til slutt avtrekksrøret til koblingsringen på...
  • Page 45 Beskrivelse av ventilatorhetten Vedlikehold Fig. 1 Advarsel! Før enhver form for rengjøring eller vedlikehold 1. Kontrollpanel må ventilatorhetten frakobles strømnettet ved å dra ut 2. Fettfilter ledningen eller slå av husets hovedstrømbryter. 3. Frakoblingsgrep for fettfilteret Rengjøring 4. Halogen lyspære Ventilatoren må...
  • Page 46 FI - Asennus- ja käyttöohjeet Katso myös ensimmäisillä sivuilla olevat kuvat, joissa on aakkoselliset viitteet selittävään tekstiin. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa Tuotteesta tuoteasiakirjoista löytyvä merkki käyttöohjeen noudattamattajättämisestä aiheutuneista ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se haitoista, vahingoista tai tulipaloista.
  • Page 47 mukaisesti). asennussääntöjen mukaisesti. Huomio! Tarkista aina, että verkkokaapeli on asennettu Huom: Kuljetusta varten 1 laippa on mahdollisesti jo oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon kiinnitetty väliaikaisesti kehikkoon 2:lla ruuvilla . Siirrä se ja tarkistat että se toimii oikein. sille varattuun paikkaan tai viimeistele sen kiinnitys 6:lla lisäruuvilla.
  • Page 48 moottoritilassa ja sähkörasiassa, kiinnitä kahdella ruuvilla Tee sähköliitäntä. tuulettimen sisäpuolelta. 10. Laita hormit paikalleen ja kiinnitä ne ylhäältä 2:lla ruuvilla (10a ) hormien tukilaippaan “G” (10 b ). 17. Laita kaksi laippaa (laitteen mukana) alemman hormin kiinnityskohtien päälle.(HUOMIO ! ALEMMAN HORMIN 11.
  • Page 49 Huolto Lamppujen vaihto Irrota laite sähköverkosta. Huomio! Irroita laite aina virtalähteestä ennen puhdistus- Huomio! Tarkista että lamput eivät ole kuumia ennen kuin huoltotoimenpiteitä, irrota virtajohdon pistoke kosket niihin. verkkovirtapistorasiasta katkaise virta kodin sähköverkosta. Kuva 4 1. Irrota suojus nostamalla sitä pienen pienellä...
  • Page 50 SV - Monterings- och bruksanvisningar Denna produkt är märkt enligt EG-direktiv 2002/96/EEC Konsultera även bilderna i början av manualen med de bokstavshänvisningar som anges i den beskrivande texten. beträffande elektriskt och elektroniskt avfall (Waste Electrical Följ noga instruktionerna i denna manual. Tillverkaren and Electronic Equipment, WEEE).

  • Page 51: Elektrisk Anslutning

    • Utför alla nödvändiga väggarbeten (t.ex.: installationen Installation av ett eluttag och/eller en öppning för avledningsrörets Minsta tillåtna avstånd mellan kokkärlens stödyta på passage). spishällen och köksfläktes underkant är 50cm om det är Fläkten är utrustad med fixeringspluggar som passar de flesta frågan om en elektrisk spis och 65cm om det är frågan om typer av väggar/tak.
  • Page 52 anslutningsringen på motorhuset (avledningsrör och och väggen. fixeringsklämmor levereras inte tillsammans med fläkten). OBS: Borra alltid samtliga indikerade hål på borrmallen: de 2 övre hålen används för att hänga upp fläkten medan Röret skall vara tillräckligt långt för att nå ut ur lokalen (Utsugningsversion) eller till...
  • Page 53 Undvik produkter som innehåller slipmedel. Beskrivning av fläkten ANVÄND INTE ALKOHOL! Fig. 1 Varning: Observera att en bristande rengöring av apparaten 1. Kontrollpanel och icke utförda filterbyten kan medföra brandrisk. Följ därför 2. Fettfilter ovanstående instruktioner noga. 3. Lossningshandtag för fettfilter Tillverkaren frånsäger sig allt ansvar för eventuella 4.
  • Page 54 DA - Bruger- og monteringsvejledning skader eller brand forårsaget af apparatet, men afledt af Se også tegningerne på de første sider med alfabetiske henvisninger i teksten. manglende overholdelse af instruktionerne i denne vejledning. Overhold venligst alle instruktioner i denne vejledning. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,...

  • Page 55: Elektrisk Tilslutning

    Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge Elektrisk tilslutning sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal Netspændingen skal svare til spændingen vist på typeskiltet være tilstrækkelig robust til at bære emhættens vægt.
  • Page 56 fastgøringen, og stram helt ind. Bemærk: Sørg altid for at bore alle huller vist på Før et udgangsrør ind i rammekonstruktionen og tilslut boreskabelonen: de 2 øverste benyttes til ophængning af emhætten, og de nederste huller (normalt 1 i midten eller den til samleringen på...
  • Page 57 Undgå brug af produkter indeholdende slibemidler BENYT Beskrivelse af emhætten ALDRIG SPRIT! Fig. 1 Pas på: Manglende overholdelse af vejledningen til rengøring 1. Betjeningspanel af apparatet og udskiftning af filtrene medfører brandfare. Der 2. Fedtfilter henstilles således til, at instruktionerne følges. 3.
  • Page 58 TR - Montaj ve kullanõm talimatlarõ Metnin ön sayfalarõnda harflerle gösterilen şekillere bakõnõz. Ekipman Yönergesi (WEEE) uyarõnca işaretlenmiştir. Bu Bu el kitabõnda belirtilen talimatlara adõm adõm riayet ürünün uygun bir şekilde atõlmasõnõ sağladõğõnõz takdirde, ediniz. Üretici, bu el kitabõnda yar alan talimatlara riayet çevre ve insan sağlõğõ...
  • Page 59 teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu Kurulum onaylamalõdõr. Duvar/tavan davlumbazõn ağõrlõğõnõ taşõyacak Ocağõn üzerindeki pişirme kaplarõ için destek yüzeyleri ile güçte olmalõdõr. Cihazõ, fayans, sõva veya silikon yüzeye ocak davlumbazõnõn en alçak kõsmõ arasõndaki minimum monte etmeyiniz. Yalnõzca duvara monte ediniz. mesafe, elektrikli õsõtõcõlardan 50cm, gaz veya gazla-elektrikle Ada tipi davlumbazõn montajõ: çalõşan ocaklardan 65cm’den az olmamalõdõr.
  • Page 60 yerleştiriniz ve brakete 4 adet vida ile sabitleştiriniz, çõkõş bakõnõz). borusunu deflektörün üzerinde bulunan bağlantõ Son montaj için alt deliklere vidalarõ (ve rondela(lar)õ) halkasõna iliştiriniz. takõnõz (MECBURİDİR!!). Daha sonra, davlumbazõn iyice 11. Ana şalterden elektrik bağlantõsõnõ kurunuz, elektrik yerleşmiş olduğunu kontrol edip, tüm alt ve üst vidalarõ bağlantõsõ...
  • Page 61 Uyarõ: Ocak davlumbazõna ilişkin temel temizleme Davlumbazõn tanõmõ talimatlarõnõn yerine getirilmemesi filtrelerin Şekil 1 değiştirilmemesi yangõna neden olabilir. 1. Kumanda tablosu Bu nedenle, söz konusu talimatlara uymanõzõ öneririz. 2. Yağ filtresi Üretici, uygun olmayan bakõmdan veya yukarõda belirtilen 3. Yağ filtresi serbest bõrakma kolu güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya 4.
  • Page 64 LI3LMB Ed. 02/09...
