jablotron TP-31 Manual

Bezdrátový termostat TP-31 spolupracuje s přijímači firmy Jablotron (UC-222,
UC-241, UC-6007, UC-6014 atd.). Může nahradit většinu běžných termostatů a
je určen k použití s elektrickým, plynovým nebo olejovým vytápěním. Nastavení
požadované teploty je velmi jednoduché - pomocí otočného knoflíku s přímou
hodnotou teploty. Hlavní výhodou je, že se povel z termostatu na přijímací
jednotku předává bezdrátově a není proto nutné instalovat žádný propojovací
kabel. Tak je možné například snadno měnit referenční místnost přemístěním
termostatu.
Montáž a zapojení
vybitá baterie
požadovaná teplota
1. Zatlačením západky v pravé
termostatu (například
šroubovákem) uvolněte přední část krytu.
2. Přiložte dno termostatu na zvolené místo a
označte polohu montážních otvorů pro
šrouby.
3. Vyvrtejte otvory a dno
přišroubujte pomocí přiložených vrutů a
hmoždinek.
4. Vložte baterii AA do termostatu – dbejte na
správnou polaritu.
5. Zaklapněte termostat.
Jednotka přijímače se instaluje v prostoru u kotle. Vyhněte se montáži na
kovové konstrukce či jiné překážky rádiového přenosu.
instalace přijímací jednotky UC-222
Upozornění: elektrické zapojení přijímací jednotky smí provádět pouze osoba
s příslušnou elektrotechnickou kvalifikací.
1. Uvolněte vrchní kryt stiskem
západky pod krytkou v horní
hraně přijímače a odšroubujte
vnitřní kryt.
2. Jednotku přišroubujte pomocí
přiložených vrutů (lze i přímo na
montážní krabici).
3. Zapojte napájení jednotky
(230V, 50Hz) na svorky L a N.
Dvě vzájemně propojené svorky
PE slouží k případnému
připojení ochranného vodiče.
4. Podle dokumentace
zapojte kontakt relé přijímací
jednotky namísto externího
provozního termostatu. Podle
potřeby využijte spínací nebo
rozpínací kontakt relé. Obvod kontaktů je chráněn pojistkou 6,3 A.
Kontakty jsou galvanicky odděleny od napájení (bezpečnostní oddělení).
Jednotka dodaná v sadě s termostatem má z výroby nastaven přenosový kód,
který zaručuje, že Vaše topení nebude reagovat na cizí termostat stejného typu
instalovaný v sousedství (každý termostat má jiný kód). Jednotka nevyžaduje při
instalaci žádné nastavování. Signálka na přijímači svítí, pokud je relé sepnuto
(termostat zapnul topení).
Nastavení požadované teploty

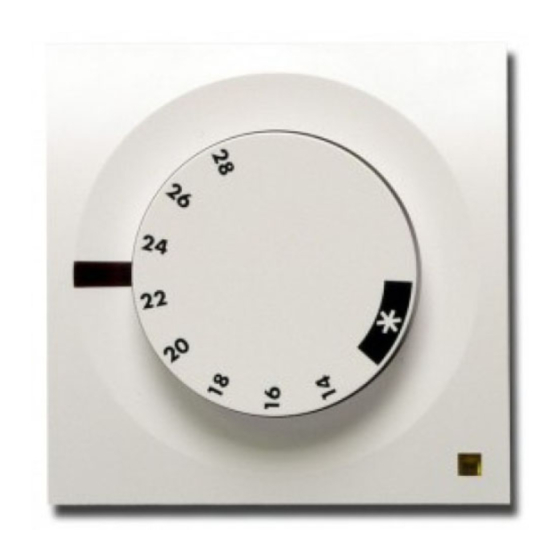

Teplota se nastaví pootočením ovládacího knoflíku. Nastavenou teplotu
lze odečíst ze stupnice na knoflíku proti červené signálce na termostatu.
Při pootočení knoflíkem je třísekundovým svitem červené signálky
indikováno, že termostat je v režimu „topit" (nastavená teplota je nad
měřenou teplotou v místnosti). Současně svítí po celou dobu topení i
kontrolka na přijímací jednotce.
Pokud je nastavená teplota pod měřenou hodnotou, k rozsvícení signálky
pootočením knoflíku na termostatu nedojde. Kontrolka na přijímací jednotce
v tomto případě nesvítí.
Termostat reaguje na změnu teploty ±0,5 ˚C. Příklad: teplota byla
nastavena na 24˚C. Vytápění bude zapnuto pokud teplota v místnosti
klesne pod 23,5˚C a bude vypnuto pokud teplota vystoupí přes 24,5˚C.
(V praxi však počítejte s vyšším rozptylem teploty díky tepelné setrvačnosti
topícího systému). Pokud je stupnice nastavena na symbol
režim, termostat udržuje teplotu na hodnotě 6 ˚C ±0.5˚C.
TP-31 bezdrátový termostat
TP-31 bezdrátový termostat
Jednotka termostatu je určena k montáži
ve vnitřním, suchém prostředí. Místo
k montáži zvolte ve výšce asi 1,5 m nad
podlahou v prostoru s dobrou přirozenou
cirkulací vzduchu. Termostat neinstalujte
do míst kde může být jeho teplotní senzor
ovlivněn průvanem, přímým prouděním
teplého vzduchu od topidla, slunečním
zářením či jiným rušivým vlivem. Vyhněte
se též montáži na kovové konstrukce či
jiné překážky rádiového přenosu.
stěně
plochým
termostatu
signálky nastavovací
1
2
3
4
Relé
max. F6.3 A / 250 V
kotle
N L PE PE C NC
230 V
AC/50 Hz, napájení
Poznámka: Po změně nastavení požadované teploty je informace na
přijímací jednotku předána za cca 5 sekund.
Vybitá baterie
Pokud žlutý indikátor vybité baterie, umístěný v pravém dolním rohu
termostatu, začne blikat, vyměňte baterii za novou.
Nastavení jednotky přijímače na kód nového termostatu
Přijímač dodaný v soupravě (TP-31 SET) je z výroby nastaven na kód
přiloženého termostatu. Pokud byste z nějakého důvodu vyměnili termostat
za jiný (stejného typu), musíte nastavit jednotku přijímače na kód tohoto
termostatu. Postup:
1. Z termostatu vyjměte baterii a počkejte 1 minutu.
2. Otevřete vrchní kryt jednotky přijímače (stisknutím pružné západky)
3. Opakovaným stiskem tlačítka, které je pod vrchním krytem přijímače,
rozblikejte čtvrtou signálku (otevřel se učící režim).
4. Vložte baterii do termostatu.
5. Všechny signálky přijímače bliknou (kód termostatu byl naučen).
Poznámky: Jednotka přijímače může pracovat až s 8 termostaty. Pokud
otevřete učící režim přijímače nedopatřením (blikající signálka), tlačítkem
v přijímači opět signálku zhasněte.
Pokud již jednotka přijímače byla dříve použita pro jiný účel, je před
naučením termostatu nutno nejprve vymazat její paměť. Tlačítkem
rozblikejte signálku č.4 a potom stiskněte a držte stisknuté tlačítko přijímače
až zablikají všechny signálky.
tlačítko
NO
Technická data
ovládání
spotřebiče
Termostat TP-31
Napájení:
Regulační rozpětí:
Nastavení teploty:
Komunikační frekvence:
Kódování:
Pracovní dosah:
Pracovní teplota:
Rozměry:
Jednotka přijímače typ UC-222
Napájení:
Příkon:
Frekvence:
Kódování:
Výstupní relé:
Podmínky provozování
směrnice 1999/5/ES.
Originál prohlášení o shodě je na
Poznámka: Výrobek, ačkoliv neobsahuje
žádné škodlivé materiály, nevyhazujte do
odpadků, ale předejte na sběrné místo
- nezámrzný elektronického
informace
Poradenství.
- 1 -
73
1 VA (0,6 W) v klidu 1,8 VA (1 W) relé sepnuto
digitální (každý termostat má unikátní plovoucí kód)
Jablotron s.r.o. tímto prohlašuje,
bezdrátového termostatu TP-31 je ve shodě se základními
požadavky a dalšími ustanoveními NV č. 426/2000Sb. a
www.jablotron.cz
odpadu. Podrobnější
na www.jablotron.cz sekce
40
1x AA 1.5 V alkalická baterie
±0,5 ˚C
6 ...14 ~ 28 ˚C
433,92 MHz
digitální, vlastní plovoucí kód
až 100 m na přímou viditelnost
-10 ˚C až 50 ˚C
73 x 40 x 73 mm
230 V stř., 50 Hz, třída ochrany II
433,92 MHz
přepínací kontakt, max.6 A, 250 V
ČTÚ VO-R/10/08.2005-24
že tato souprava
v sekci poradenství.
MJF51006
