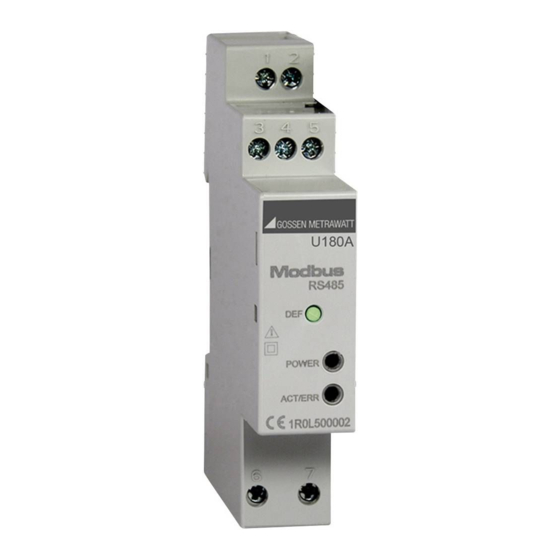

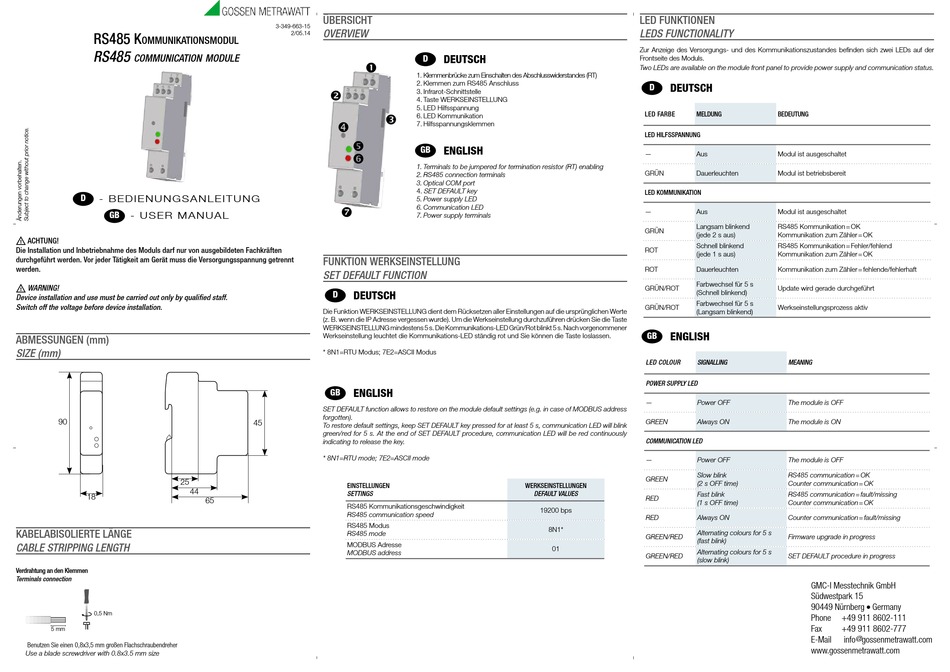

Gossen MetraWatt U180A User Manual

RS485 K
ommuniKationSmodul
RS485
communication module
D
- B E D I E N U N G S A N L E I T U N G
GB - U S E R M A N U A L
ACHTUNG!
Die Installation und Inbetriebnahme des Moduls darf nur von ausgebildeten Fachkräften
durchgeführt werden. Vor jeder Tätigkeit am Gerät muss die Versorgungsspannung getrennt
werden.
WARNING!
Device installation and use must be carried out only by qualified staff.
Switch off the voltage before device installation.
ABMESSUNGEN (mm)
SIZE (mm)
90
25
44
18
KABELABISOLIERTE LÄNGE
CABLE STRIPPING LENGTH
Verdrahtung an den Klemmen
Terminals connection
0,5 Nm
5 mm
Benutzen Sie einen 0,8x3,5 mm großen Flachschraubendreher
Use a blade screwdriver with 0.8x3.5 mm size
ÜBERSICHT
3-349-663-15
OVERVIEW
2/05.14






FUNKTION WERKSEINSTELLUNG
SET DEFAULT FUNCTION
DEUTSCH
D
Die Funktion WERKSEINSTELLUNG dient dem Rücksetzen aller Einstellungen auf die ursprünglichen Werte
(z. B. wenn die IP Adresse vergessen wurde). Um die Werkseinstellung durchzuführen drücken Sie die Taste
WERKSEINSTELLUNG mindestens 5 s. Die Kommunikations-LED Grün/Rot blinkt 5 s. Nach vorgenommener
Werkseinstellung leuchtet die Kommunikations-LED ständig rot und Sie können die Taste loslassen.
* 8N1=RTU Modus; 7E2=ASCII Modus
GB ENGLISH
SET DEFAULT function allows to restore on the module default settings (e.g. in case of MODBUS address
forgotten).
45
To restore default settings, keep SET DEFAULT key pressed for at least 5 s, communication LED will blink
green/red for 5 s. At the end of SET DEFAULT procedure, communication LED will be red continuously
indicating to release the key.
* 8N1=RTU mode; 7E2=ASCII mode
EINSTELLUNGEN
SETTINGS
65
RS485 Kommunikationsgeschwindigkeit
RS485 communication speed
RS485 Modus
RS485 mode
MODBUS Adresse
MODBUS address
D DEUTSCH
1. Klemmenbrücke zum Einschalten des Abschlusswiderstandes (RT)
2. Klemmen zum RS485 Anschluss
3. Infrarot-Schnittstelle
4. Taste WERKSEINSTELLUNG
5. LED Hilfsspannung
6. LED Kommunikation

7. Hilfsspannungsklemmen
ENGLISH
GB
1. Terminals to be jumpered for termination resistor (RT) enabling
2. RS485 connection terminals
3. Optical COM port
4. SET DEFAULT key
5. Power supply LED
6. Communication LED
7. Power supply terminals
WERKSEINSTELLUNGEN
DEFAULT VALUES
19200 bps
8N1*
01
LED FUNKTIONEN
LEDS FUNCTIONALITY
Zur Anzeige des Versorgungs- und des Kommunikationszustandes befinden sich zwei LEDs auf der
Frontseite des Moduls.
Two LEDs are available on the module front panel to provide power supply and communication status.
D DEUTSCH
LED FARBE MELDUNG BEDEUTUNG
LED HILFSSPANNUNG
— Aus Modul ist ausgeschaltet
GRÜN Dauerleuchten Modul ist betriebsbereit
LED KOMMUNIKATION
— Aus Modul ist ausgeschaltet
Langsam blinkend RS485 Kommunikation = OK
GRÜN
(jede 2 s aus) Kommunikation zum Zähler = OK
Schnell blinkend RS485 Kommunikation = Fehler/fehlend
ROT
(jede 1 s aus) Kommunikation zum Zähler = OK
ROT Dauerleuchten Kommunikation zum Zähler = fehlende/fehlerhaft
Farbwechsel für 5 s
GRÜN/ROT Update wird gerade durchgeführt
(Schnell blinkend)
Farbwechsel für 5 s
GRÜN/ROT Werkseinstellungsprozess aktiv
(Langsam blinkend)
ENGLISH
GB
LED COLOUR SIGNALLING MEANING
POWER SUPPLY LED
— Power OFF The module is OFF
GREEN Always ON The module is ON
COMMUNICATION LED
— Power OFF The module is OFF
Slow blink RS485 communication = OK
GREEN
(2 s OFF time) Counter communication = OK
Fast blink RS485 communication = fault/missing
RED
(1 s OFF time) Counter communication = OK
RED Always ON Counter communication = fault/missing
Alternating colours for 5 s
GREEN/RED Firmware upgrade in progress
(fast blink)
Alternating colours for 5 s
GREEN/RED SET DEFAULT procedure in progress
(slow blink)
