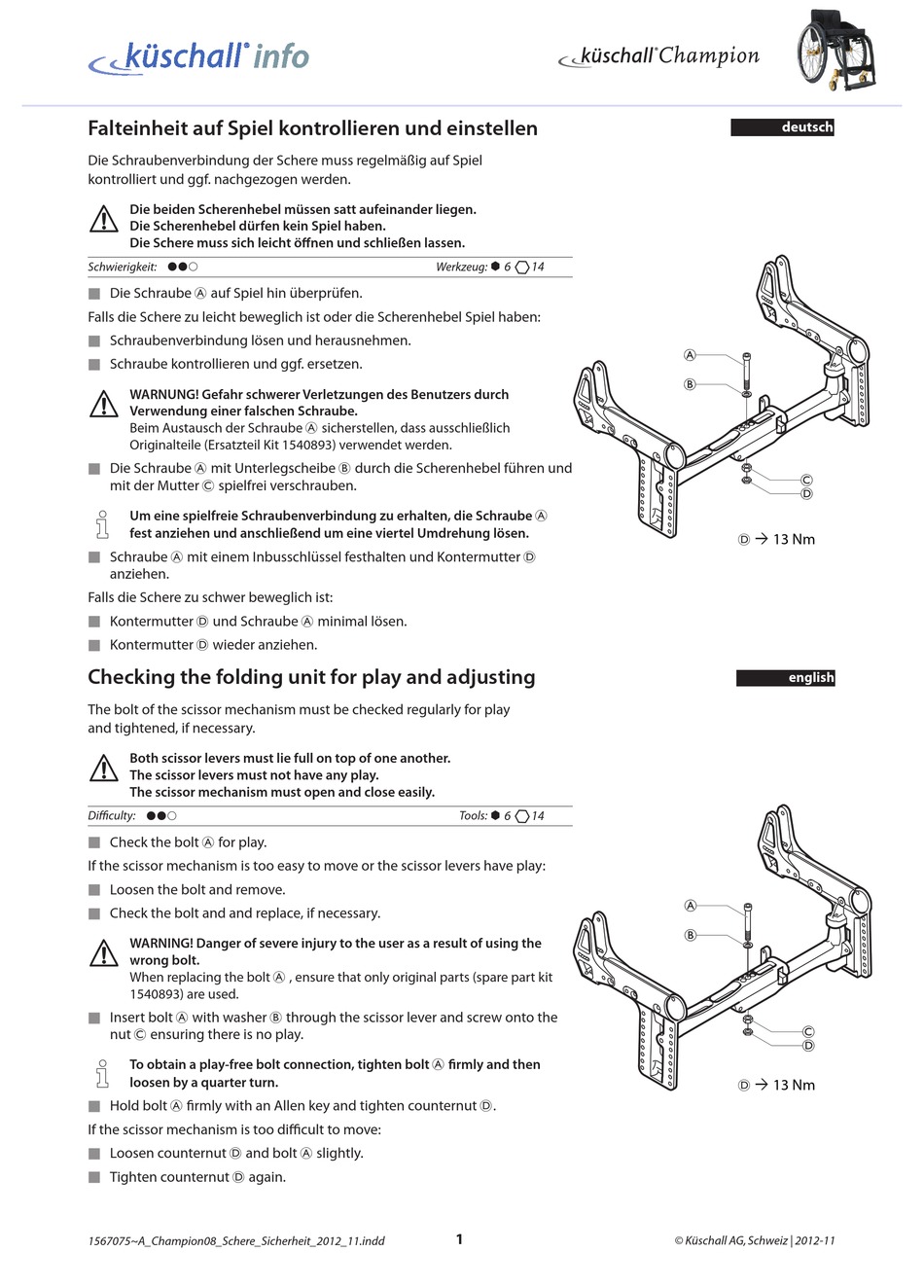

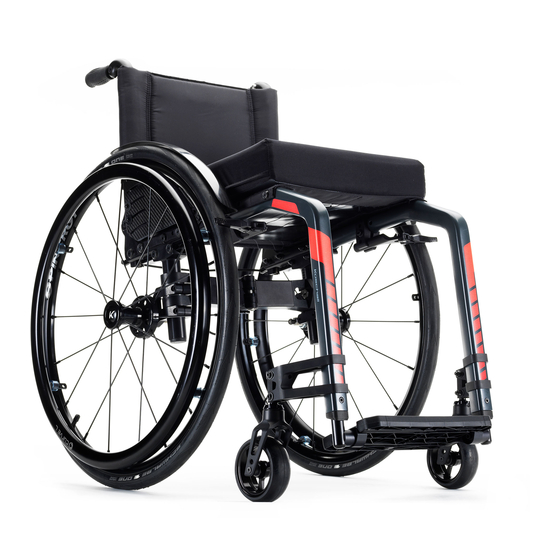

Falteinheit auf Spiel kontrollieren und einstellen
Die Schraubenverbindung der Schere muss regelmäßig auf Spiel
kontrolliert und ggf. nachgezogen werden.
Die beiden Scherenhebel müssen satt aufeinander liegen.
j
Die Scherenhebel dürfen kein Spiel haben.
Die Schere muss sich leicht öffnen und schließen lassen.
Schwierigkeit:
˜˜™
Die Schraube A auf Spiel hin überprüfen.

Falls die Schere zu leicht beweglich ist oder die Scherenhebel Spiel haben:
Schraubenverbindung lösen und herausnehmen.

Schraube kontrollieren und ggf. ersetzen.

WARNUNG! Gefahr schwerer Verletzungen des Benutzers durch
j
Verwendung einer falschen Schraube.
Beim Austausch der Schraube
Originalteile (Ersatzteil Kit 1540893) verwendet werden.
Die Schraube A mit Unterlegscheibe B durch die Scherenhebel führen und

mit der Mutter C spielfrei verschrauben.
Um eine spielfreie Schraubenverbindung zu erhalten, die Schraube
i
fest anziehen und anschließend um eine viertel Umdrehung lösen.
Schraube A mit einem Inbusschlüssel festhalten und Kontermutter D

anziehen.
Falls die Schere zu schwer beweglich ist:
Kontermutter D und Schraube A minimal lösen.

Kontermutter D wieder anziehen.


Checking the folding unit for play and adjusting

The bolt of the scissor mechanism must be checked regularly for play
and tightened, if necessary.
Both scissor levers must lie full on top of one another.
j
The scissor levers must not have any play.
The scissor mechanism must open and close easily.
Difficulty:
˜˜™
Check the bolt A for play.

If the scissor mechanism is too easy to move or the scissor levers have play:
Loosen the bolt and remove.

Check the bolt and and replace, if necessary.

WARNING! Danger of severe injury to the user as a result of using the
j
wrong bolt.
When replacing the bolt
1540893) are used.
Insert bolt A with washer B through the scissor lever and screw onto the

nut C ensuring there is no play.
To obtain a play-free bolt connection, tighten bolt
i
loosen by a quarter turn.
Hold bolt A firmly with an Allen key and tighten counternut D.

If the scissor mechanism is too difficult to move:
Loosen counternut D and bolt A slightly.

Tighten counternut D again.

1567075~A_Champion08_Schere_Sicherheit_2012_11.indd
Werkzeug:
sicherstellen, dass ausschließlich
A
, ensure that only original parts (spare part kit
A
A
à 6 14
A
Tools: Ã 6 14
firmly and then
1
deutsch
13 Nm
à
D
english
13 Nm
à
D
