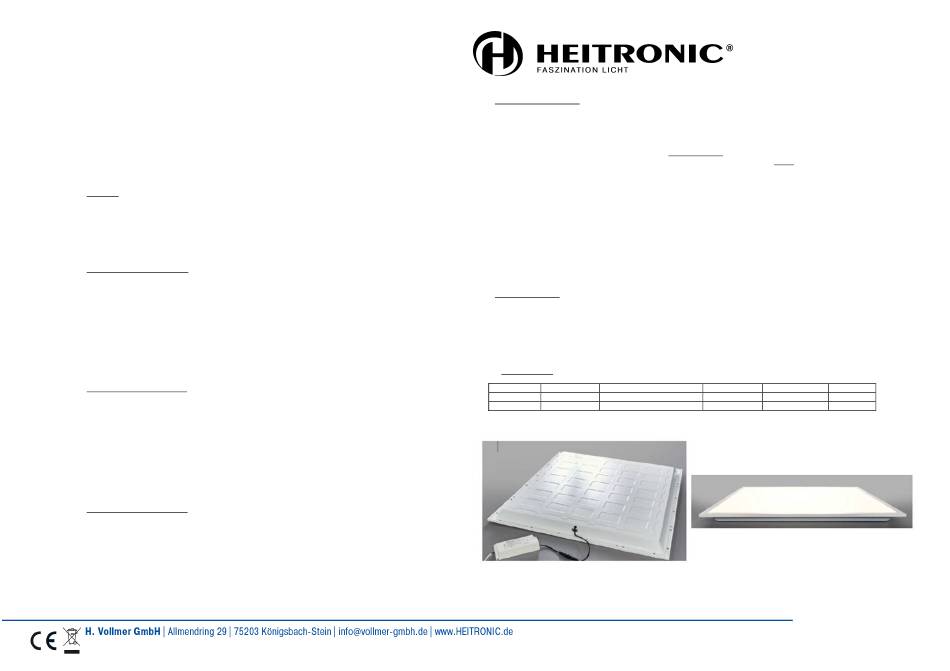

D Installations- und Bedienungsanweisung
LED Panel
Art. Nr. 500795, 500796
Diese Bedienungsanleitung gehört ausschließlich zu dem obenstehenden Produkt/en.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des Artikels.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik gebaut wurde.
Der Artikel erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
2. Sicherheitshinweise/ Warnhinweise
•
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
•
Für Folgeschäden übernehmen wir keine Haftung!
•
Bei Beschädigungen am Produkt ist die Inbetriebnahme strengstens untersagt!
•
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Artikel führen zum Erlöschen der
Gewährleistung.
•
Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderer elektrischer Geräte spielen lassen.
•
Das Typenschild darf nicht entfernt werden.
•
Bringen Sie die Leuchte ihrer Schutzart entsprechend an.
3. Bestimmungsgemäße Verwendung
Die Leuchte ist für den geschützten Innenraum konzipiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
•
nur mit einer Spannung von 230V ~50Hz betrieben werden.
•
nur entsprechend der Schutzklasse I (eins) angeschlossen werden.
•
nur auf einem stabilen, ebenen und kippfesten Untergrund fest, montiert betrieben werden.
•
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
•
keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.
4. Vor der Installation/Inbetriebnahme
•
Der Artikel darf nur außerhalb der Verpackung betrieben werden.
•
Nehmen Sie den Artikel vorsichtig aus der Verpackung.
•
Bevor Sie den Artikel in Betrieb nehmen, vergewissern Sie sich, dass dieser auf dem Transportweg nicht beschädigt wurde. Bei
Beschädigung an elektrischen Teilen darf das Produkt nicht betrieben werden.
•
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
5. Installation/Inbetriebnahme
•
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
•
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden
Sicherungsautomaten der Hausinstallation aus und sichern Sie diesen gegen das wiedereinschalten Dritter.
•
Stellen Sie mit einem VDE Konformen Spannungsprüfer (KEIN Phasenprüfer) die Spannung Freiheit fest.
•
Um den Personenschutz zu gewährleisten sollte der RCD auch bei Spannungsfreiem Stromkreis IMMER eingeschaltet bleiben.
•
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig zu tragen.
•
Halten Sie das Lampengehäuse an die gewünschte Montageposition und markieren Sie die Bohrlöcher. Zur Befestigung der Leuchte
verwenden Sie geeignete Schrauben. Achten Sie darauf, dass keine Leitungen beschädigt werden.
•
Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen des Trafos an. In der Regel ist das braune
(oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L" gekennzeichnete Klemme an. Der blaue Leiter muss an
die mit „N" gekennzeichnete Klemme angeschlossen werden.
•
Die Montage der Leuchte ist nicht unter 2m Deckenhöhe auszuführen.
•
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind. Schützen Sie alle Kabel und
Isolierungen vor eventuellen Beschädigungen.
•
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
•
Montieren Sie das Leuchtmittel (siehe Leuchtmittelwechsel).
•
Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
6. Funktionsstörungen
Aufbaustrahler schaltet nicht ein
•
Leuchte über den Wandschalter eingeschaltet?
•
Leuchtmittel defekt?
•
Kontrolle der angeschlossenen Leitungen
7. Technische Daten
Artikel Anschluss Ausführung
500795 230 V AC 50 Hz Standard
500796 230 V AC 50 Hz Arbeitsplatz Leuchte
Leuchtmittel Schutzart Schutzklasse
Nicht wechselbar IP 20 SK II
Nicht wechselbar IP 20 SK II
1 von 2 | 16.06.2020
