Raidon SafeTANK GR3660-B3 Quick Installation Manual

GR3660-B3
產品示意圖與配件表

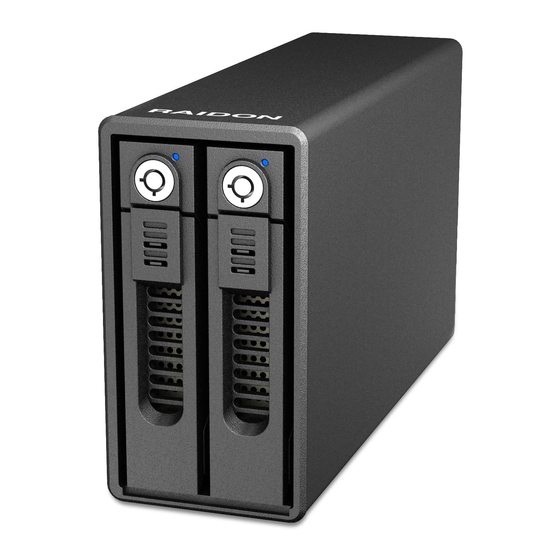

前視圖
硬碟 -1-2 警示燈
托盤把手
打開包裝外盒後 ， 包裝內容應包含下列組件 :
GR3660-B3 主體 x1
電源轉接器 x1
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問，請與您的經銷商或業
務人員聯絡。
˙ 請前往官網-產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php) 下載驅
動程式以及其餘相關資源。
V1.1 (Jan. 2019)
3. 透過機體背面的RAID模式開關 ， 設定所要使用的RAID模式 (RAID 0 、 RAID 1 或 JBOD) 。
4. 將相關連接線接上 ， 最後請接上電源轉接器 。
SSD安裝
5. 硬體安裝完成 。 開啟電源後請透過作業系統進行後續格式化設定 。 請依照電腦作業系統指示進行
硬碟格式化 ， 完成硬碟格式化後 ， 便可以進行資料的讀寫 。
※ 日後如需抽換SSD/硬碟 ， 用鑰匙轉開托盤 ， 輕按硬碟托盤 ， 抽出硬碟托盤更換SSD/硬碟即可 。
CAUTION
Please ensure each plug is properly
connected before turning on the power.
POWER
USB 3.0
ON/OFF
DC
12V IN
RAID 0 RAID 1 JBOD
背視圖
風扇 12V DC IN
電源開關 RAID模式
USB3.0 連接埠
產品配件表
USB 3.0 連接線 x1
快速安裝導引
螺絲及鑰匙
電源線 x1
CAUTION
Please ensure each plug is properly
connected before turning on the power.
POWER
USB 3.0
ON/OFF
DC
12V IN
RAID 0 RAID 1 JBOD
電源轉接器 USB 3.0 連接線
狀況 未裝硬碟
紅燈
RAID 0
恆亮
紅燈
RAID 1
恆亮
紅燈
JBOD
恆亮
請參照下列步驟 ， 完成GR3660-B3的硬體安裝 :
1. 取出硬碟抽取盒 ， 將硬碟安裝在硬碟抽取盒上並使用附件包裡隨附的螺絲鎖固定硬碟 。
2. 硬碟安裝 ： 取出硬碟抽取盒 ， 將硬碟安裝在硬碟抽取盒上並使用附件包裡隨附的螺絲鎖固定硬碟 。
x1
1. 為了確保節能功能的正常運作 ， 請將USB連接線常態性與電腦端保持連接 。
2. GR3660-B3提供RAID 0 (Striping) 、 RAID 1 (Mirroring)與JBOD三種RAID模式 ， 請於開啟電源前先
設定RAID模式 。
3. RAID模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先將硬碟
中的資料另行備份後再行切換 。
4. 在新增或變更RAID模式後需重新啟動產品 ， 以確保完成更新為新的RAID模式 。
5. 在資料自動重建狀態下 ， 若電腦端進入系統待命或是休眠狀態 ， GR3660會持續完成重建 ； 但當重建
完成後將不會進入待命狀態 。 此時需用手動方式關機 ， 或是先將電腦系統回復到正常運作狀態後 ，
之後才能再與電腦端同步進入待命或是休眠狀態 。
6. GR3660-B3使用12V規格adapter ， 請勿使用5V adapter以免損壞機器及資料 。
7. 當電源開啟時請勿將硬碟退出 ， 如要更換硬碟請務必先關閉電源 。
燈號說明
未接主機
待機 資料存取 硬碟損毀
或休眠
藍燈 藍燈 紅燈
----
恆亮 閃爍 恆亮
藍燈 藍燈 紅燈
----
恆亮 閃爍 恆亮
藍燈 藍燈
---- ----
恆亮 閃爍
硬體安裝
硬碟安裝
產品使用注意事項
資料重建
----
Source:
藍燈閃爍
Target:
紅藍燈閃爍
----
