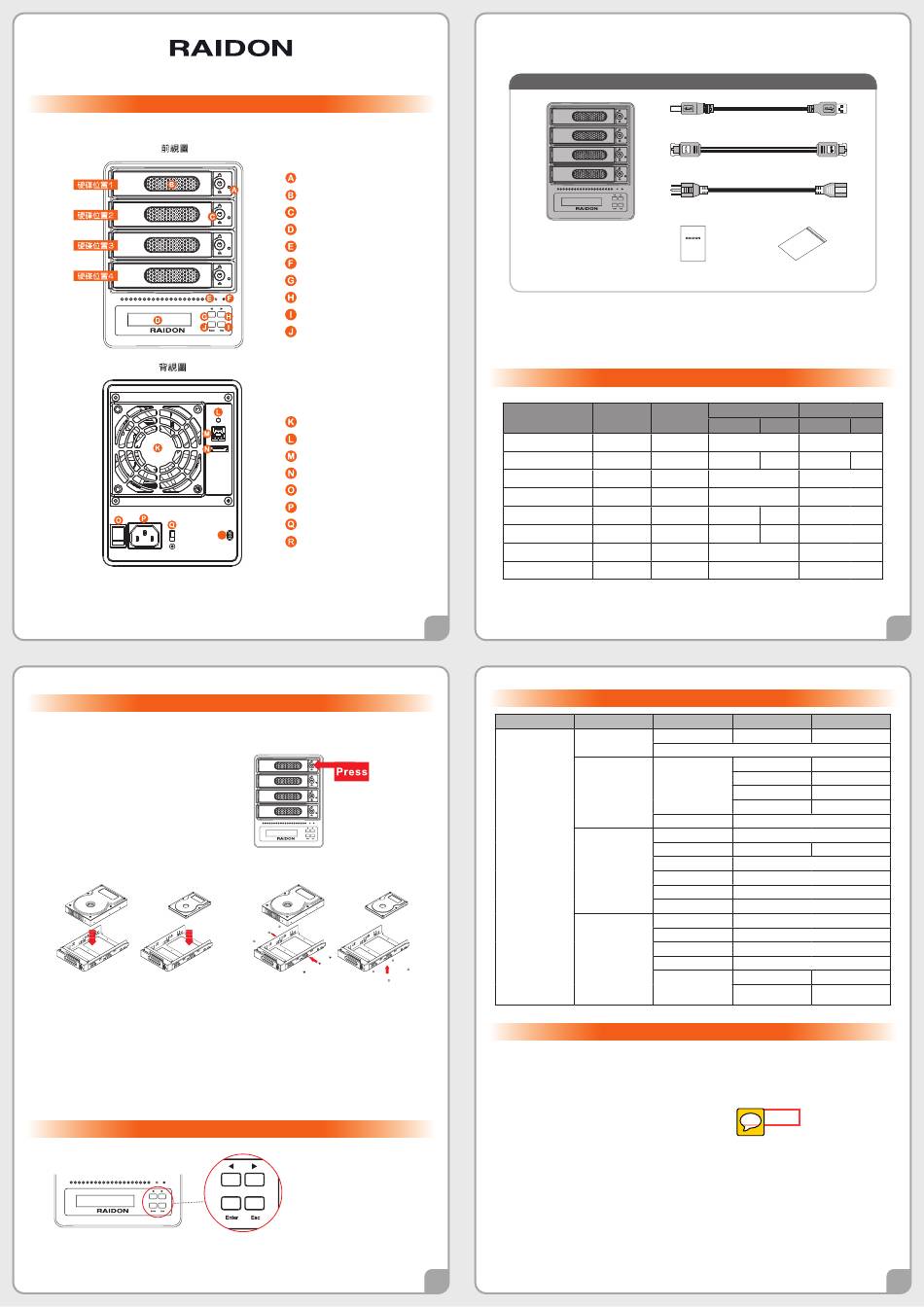

Raidon GR5640-SB3 Quick Installation Manual

GR5640-SB3 快速安裝導引
產品示意圖與配件表
V1.0 (Mar. 2018)
硬碟安裝
步驟1 將系統擺放於穩固平台，並確認散熱風扇口沒有被其它物體擋住，系統四周有適當的散熱
空間。(擺放環境請避免接近潮濕或其它亦對產品造成損傷的環境)
步驟2 請使用零件包內附的鑰匙插入鑰匙孔向左轉
90度，輕按鎖頭抽取盒門閂將會輕彈開啟，
即可將硬碟抽取盒取出。
步驟3 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造
成傷害。
步驟4 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。
步驟5 將AC Power電源線與GR5640-SB3連接，再將AC Power電源線與電源插座連接，執行
開機。
步驟6 透過前方的LCD與按鍵來設定您所需求的儲存模式。(請參考"前面板操作及LCD訊息說明")
步驟7 將附件中的連接線分別接到PC與GR5640-SB3的相關連接埠。
步驟8 開機後，您的作業系統將會自動辨識到RAID容量；待辨識成功後，請依據您所需的儲存格
式，將系統內的硬碟依照作業系統的指示完成格式化。待格式化完成後，便可直接執行
RAID系統。
前 面 板 操 作
，
使用者可經由面板進行 RAID操作 GR5640-SB3 預設值為 JBOD
或是 RAID 5 模式使用。
如需進行其他設定 ， 則可參考下列 LCD 說明進行操作。
硬碟讀取燈
硬碟抽取盒把手
硬碟卡榫按鍵
LCM 顯示幕
系統指示燈
電源指示燈
UP 按鍵
DOWN 按鍵
ENTER 按鍵
ESC 按鍵
風扇
靜音開關
USB3.0 連接埠
eSATA 連接埠
電源開關
電源插座
風扇轉速切換按鈕
R
防竊鎖孔
Enter : 進入下一層 或是 確認
Esc : 跳回上一層 或是 取消
Up / Down : 循序選擇項目
，
可進入 Quick Setup快速設定成 RAID 0
打開包裝外盒後，包裝內容應包含下列組件：
GR5640-SB3 主體
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問，請與您的經
銷商或業務人員聯絡。
˙ 請前往官網-產品資料下載頁面 (http://www.raidon.com.tw/RAIDON2016/download.php)
下載驅動程式以及其餘相關資源。
狀態 電源指示燈
無硬碟 藍燈恆亮
硬碟故障 藍燈恆亮
資料存取 藍燈恆亮
硬碟閒置 藍燈恆亮
資料重建 - 來源碟 藍燈恆亮
資料重建 - 資料碟 藍燈恆亮
風扇故障 藍燈恆亮
過熱 藍燈恆亮
1
Level 0 Level 1
Quick Setup
Disk Manager
External 4BAY
HARDWARE RAID Manager
RAID
System Manager
1. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。
2. 完成系統初始化安裝後，在使用上請勿任意變更硬碟位置；此動作將可能導致系統無法形成
RAID。
3. 當您需要關閉或移除 GR5640-SB3 時，務必透過您所操作的作業系統中執行硬碟安全移除後，
方進行電源關閉的動作。
4. 當風扇轉速切換按鈕設定在「Auto」時，若系統溫度超過 50 (±10%) °C 時，機器風扇會全速
進行電源關閉的動作。
5. 強烈建議除了使用 GR5640-SB3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置
上或遠端備份，雙重備援您重要的資料。若您儲存在 GR5640-SB3 的資料損毀或遺失，
RAIDON 將不負任何的責任。
感謝您使用 銳銨科技股份有限公司 的產品。
本手冊裡的資訊在出版前雖然已經被詳細確認，但實際產品規格將已出貨時為準；任何的產品規格
或相關資訊更新，請您直接上 www.RAIDON.com.tw 網站查詢，或直接與您的業務聯絡窗口聯
繫，本公司將不另行通知。
如果您對 銳銨科技 的產品有任何疑問，或是想獲得最新產品訊息、使用手冊或韌體，請您聯絡
supporting@raidon.com.tw，我們將儘速回覆您。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
3
產品配件表
USB 3.0 x1
連接線
eSATA x1
連接線
AC x1
電源線
x1
x1
螺絲及鑰匙
快速安裝導引
燈號說明
硬碟狀態顯示燈
系統警示燈
RAID JBOD
— — — —
— — 紅燈恆亮 — —
— — 藍燈閃爍
— — 藍燈恆亮
— — 藍燈閃爍 — —
— — 紫燈閃爍 — —
紅燈恆亮 藍燈恆亮
紅燈恆亮 藍燈恆亮
L C D 訊息 說 明
Level 2 Level 3
Create One RAID RAID 0/ RAID 5
Delete All RAID
Disk 1
Disk 2
Identify Disk
Disk 3
Disk 4
Show Disk Info < Disk Info >
Identify RAID Select RAID
Create RAID RAID 0 / RAID 5
Delete RAID Select RAID
RAID Info
Change RAID Pwd < Password >
Rebuilding Priority Highest/High/Medium/Low/Lowest
System Info Firmware Version
Changhe Password < Password >
Logout From Menu < Y or N >
Alarm Control Mute the Buzzer
Temp. Monitor
Hardware Monitor
Fan Monitor
