probst VTK-V Operating Instructions Manual

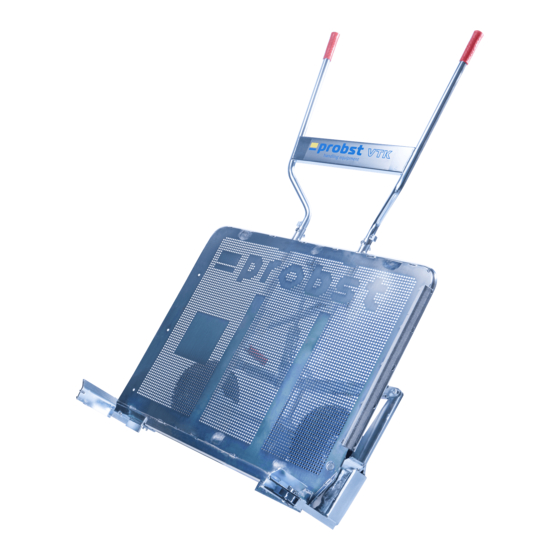

Adjustable paver transport cart
Hide thumbs
Also See for VTK-V:
- Operating instructions manual (106 pages) ,
- Operating instructions manual (125 pages)
Related Manuals for probst VTK-V
Summary of Contents for probst VTK-V
- Page 1 Betriebsanleitung Operating Instructions Verbundstein Transportkarre Adjustable Paver Transport Cart VTK-V 5110.0015...
- Page 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Page 5 Betriebsanleitung Original Betriebsanleitung Verbundstein Transportkarre VTK-V 5110.0015...
-
Page 6: Table Of Contents
Greifgut auf der Palette ..........................16 Wartung und Pflege .............................. 17 Wartung ................................. 17 6.1.1 Mechanik ..............................17 Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................20 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 20 5110.0015... -
Page 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 06.11.2017................(M. Probst, Geschäftsführer) 5110.0015... -
Page 8: Allgemeines
Verbundsteinpflastern, Bordsteinen und Platten. Dabei ist zu beachten, dass die Öffnungsweite und die Tragfähigkeit der Verbundstein-Transportkarre VTK-V nicht überschritten wird (siehe „Technische Daten“) ● Da beim Greifen von konischen Teilen Abgleitgefahr besteht, dürfen mit der Verbundstein-Transportkarre VTK-V nur rechtwinklige Teile gegriffen werden. ●... -
Page 9: Übersicht Und Aufbau
Allgemeines 5 / 20 Übersicht und Aufbau PVC-Handgriffe Einstellschraube für Spannweite Führungsgriff Standrohr Auflageblech Einstellbare Backe Anschlag für Greifgut Bewegliche Backe mit Greiftiefeneinstellung Spannhebel Stützrad (optional) Schwenkhebel für Backenhalterung Best.-Nr.: 41100041) Laufrad Auflagerolle Ablagetablett (optional) (Best.-Nr.: 41100010) Überlastsicherung 5110.0015... -
Page 10: Technische Daten
Allgemeines 6 / 20 Technische Daten Typ: Spannweite Pakethöhe Backenlänge Tragfähigkeit Eigengewicht Max. Reifendruck VTK-V 550 – 1.050 5110.0015... -
Page 11: Sicherheit
Sicherheit 7 / 20 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Page 12: Sicherheitskennzeichnung
2904.0072 160 x 165 HERSTELLER-LOGO Symbol Bedeutung Bestell-Nr.: Größe [mm]: Probst VTK-V Logo 2904.0075 400 x 90 Definition Fachpersonal / Sachkundiger Installations-, Wartungs- und Reparaturarbeiten an diesem Gerät dürfen nur von Fachpersonal oder Sachkundigen durchgeführt werden! ● Fachpersonal oder Sachkundige müssen für die folgenden Bereiche, soweit es für Mechanik... -
Page 13: Persönliche Sicherheitsmaßnahmen
Sicherheit 9 / 20 Persönliche Sicherheitsmaßnahmen ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ●... -
Page 14: Sicherheit Im Betrieb
Sicherheit 10 / 20 Sicherheit im Betrieb 3.8.1 Allgemeines ● Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. ● Der Bediener darf den Steuerplatz nicht verlassen, solange das Gerät mit Ladung belastet ist und muss die Ladung immer im Blick haben. ●... -
Page 15: Installation
Installation 11 / 20 Installation Zusammenbau Die Verbundstein-Transportkarre VTK-V wird vormontiert geliefert, lediglich die Führungsgriffe müssen folgendermaßen angebaut werden: ● Die Handgriffe (1) in die Standrohre (11) einführen und anschließend mit den beigefügten Schrauben fixieren. Einstellung auf das Greifgut ●... -
Page 16: Installation Von Stützrad (Optional)
Installation 12 / 20 Installation von Stützrad (optional) Vor der Installation vom Zubehör sicherstellen, dass sich dieses im ordnungsgemäßen Zustand befindet. Das Stützrad (41100041) mit vier Schrauben an der Verbundstein-Transportkarre befestigen. Schrauben fest anziehen. Die Einbaulage von Stützrad kann der nebenstehenden Abbildung entnommen werden. - Page 17 Installation 13 / 20 Die beiden Schrauben lösen und die Standard- Backenhalterung abmontieren. Die Verlängerung für die Sonderbacke montieren und mit zwei Schrauben befestigen. Schrauben fest anziehen. 4. Die Spannbacke (12) mit Bolzen und Sicherungssplint an die Verlängerung montieren. 5110.0015...
-
Page 18: Installation Von Ablagetablett
Installation 14 / 20 Die Auflagenverbreiterung mit drei Schrauben wie in der Abbildung gezeigt befestigen und die drei Muttern fest anziehen. Installation von Ablagetablett Vor der Installation vom Zubehör sicherstellen, dass sich dieses im ordnungsgemäßen Zustand befindet. Die Lasche (A) an der unterkante des Ablagetabletts einhängen und dann das Tablett oben auf die Backen (B) auflegen. 5110.0015... -
Page 19: Bedienung
Bedienung 15 / 20 Bedienung Greifgut auf festem Untergrund 1. Vorsichtig mit der VTK-V an das 2. Anschlag und Auflageblech, durch 3. Spannhebel bis Anschlag im Greifgut heranfahren. Senkrechtstellen der VTK-V am Greifgut Uhrzeigersinn umlegen, so dass das in Position bringen. -
Page 20: Greifgut Auf Der Palette
Uhrzeigersinn umlegen, so dass das VTK-V an das Greifgut heranfahren. in Position bringen. Greifgut eingespannt wird. 4. Die VTK-V zum Körper hin kippen und 5. In dieser Position die VTK-V 6. Am Bestimmungsort die VTK-V mit der Laufrolle zum Rand der Palette weiterkippen, bis diese auf den Rädern... -
Page 21: Wartung Und Pflege
Wartung und Pflege 17 / 20 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 6.1.1 Mechanik... -
Page 22: Störungsbeseitigung
Wartung und Pflege 18 / 20 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab. (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Page 23: Prüfungspflicht
Wartung und Pflege 19 / 20 Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden ( siehe BGR 500). ● Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! ●... -
Page 24: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Page 25 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Page 29 Operating Instructions Translation of original operating instructions Adjustable Paver Transport Cart VTK-V 5110.0015...
- Page 30 Maintenance and care ............................17 Maintenance ..............................17 6.1.1 Mechanical ..............................17 Trouble shooting ............................18 Repairs ................................18 Safety procedures ............................19 Hints to the type plate ..........................20 Hints to the renting/leasing of PROBST devices ..................20 5110.0015...
-
Page 31: Ec-Declaration Of Conformity
Safety of machinery - safety distances to prevent hazard zones being reached by upper and lower limbs (ISO 13857:2008) Authorized person for EC-documentation: Name: J. Holderied Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, information to the subscriber: Erdmannhausen, 06.11.2017................ -
Page 32: General
The capacity and the nominal width of the device must not be exceeded (see “Technical Data”). ● Only rectangular goods have to be lifted with the VTK-V, conical goods could slip off. ● The device is only designed for the use specified in this documentation. -
Page 33: Survey And Construction
General 5 / 20 Survey and construction PVC-handles Adjusting screw Pipe clamp Standpipe Bottom plate Adjustable jaw Stop for gripping good Moving jaw with griping depth adjustment Clamping lever Supporting wheel (optional) Swing arm for gripper Order No.: 41100041 Wheel Support roll Insertable storage (optional) (Order No.: 41100010) -
Page 34: Technical Data
Technical data Type: Gripping width Block Height Gripper Length Carrying Capcity Dead Weight Max. Tyre Pressure mm (in) mm (in) mm (in) kg (lbs) kg (lbs) bar (psi) VTK-V 550 – 1.050 (21½ – 41½”) (35½”) (8”) (880) (150) (29) 5110.0015... -
Page 35: Safety
Safety 7 / 20 Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result. -
Page 36: Safety Marking
MANUFACTURER LOGOTYPE Symbol Meaning Order No.: Size [mm]: Probst VTK-V logotype 2904.0075 400 x 90 Definition skilled worker / specialist Only skilled workers or specialists are allowed to carry out the installation-, maintenance-, and repair work on this device! ●... -
Page 37: Personal Safety Requirements
Safety 9 / 20 Personal safety requirements ● Each operator must have read and understood the operating instructions (and all safety instructions). ● Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). ... -
Page 38: Safety Procedures
Safety 10 / 20 Safety procedures 3.8.1 General ● The manual guiding of the device is only allowed at the handles. ● The operator is not allowed to leave the control unit as long as the device loaded with load. The load must always be in the range of vision of the operator. -
Page 39: Installation
Installation 11 / 20 Installation Assembly of the VTK-V The VTK-V is prefabricated, only the handles have to be assembled as follows: Put the handles (1) into the standpipe (11) and fix it with the pipe clamp. Adjusting the VTK-V Turn the clamping lever (5) to the left (as shown) ... -
Page 40: Installation Of Supporting Wheel (Optional)
Installation 12 / 20 Installation of supporting wheel (optional) Before installing accessories, make sure they are in a proper condition. Mount the supporting wheel (41100041) on the paver transport cart with the four screws. Tighten the screws. The installation position is shown on the opposite. installation position Installation of special gripper and wider load support Before installing accessories, make sure they are in a proper condition. - Page 41 Installation 13 / 20 Loosen both screws and remove the standard gripper holder. Mount the extension for special gripper and fix it with two screws. Tighten up the screws. 4. Mount the gripper (12) on the extension with bolt and safety splint. 5110.0015...
-
Page 42: Installation Of Insertable Storage Tray
Installation 14 / 20 Fix the wider load support with tree screws as shown in the picture and tighten up the three nuts. Installation of insertable storage tray Before installing accessories, make sure they are in a proper condition. Attach the flap (A) to the lower edge of the insertable storage tray and then lay the tray on the grippers (B). 5110.0015... -
Page 43: Operation
VTK-V in the clockwise, so the load is getting upright position. clamped. 4. Take the VTK-V by the handles , bring 5. At place of destination, bring the 6. Rotate the lever counterclockwise to it in horizontal position and carefully VTK-V carefully in the upright position. -
Page 44: Load On The Pallet
2. Bring the stop and the bottom plate 3. Engage the lever up to the stop VTK-V on the pallet. Move the VTK-V in position by placing the VTK-V in the clockwise, so the load is getting carefully to the load. -
Page 45: Maintenance And Care
Maintenance and care 17 / 20 Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! 6.1.1 Mechanical... -
Page 46: Trouble Shooting
Maintenance and care 18 / 20 Trouble shooting ERROR CAUSE REPAIR The clamping force is insufficient, the load is slipping out (optional) The grippers are worn Replace the grippers (optional) The maximum load is exceeded Reduce the weight of the load Adjustment of the gripping range Adjust the gripping range according to The actual opening width is not correct... -
Page 47: Safety Procedures
Maintenance and care 19 / 20 Safety procedures It is the contractor’s responsibility to ensure that the device is checked by an expert in periods of max. 1 year and all recognized errors are removed ( see BGR 500). ... -
Page 48: Hints To The Type Plate
Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the users country's language, the respective translations of the original operating instructions must be delivered additionally)! - Page 49 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately 1) via e-mail to service@probst-handling.de / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
- Page 50 ~ 1165 ~ 970 Tragfähigkeit / Working Load Limit WLL: 400 kg / Eigengewicht / Dead Weight: kg / Product Name: Adjustable Paver Transport Cart VTK-V © all rights reserved conform to ISO 16016 Datum Name Benennung VTK-V Erst. 27.4.2016 M.Wunder...
- Page 51 20000018 20400035 20100016 21850005 21600016 20000019 20500005 30300111 20000057 © all rights reserved conform to ISO 16016 20100016 20530014 41100073 Datum Name Benennung VTK-V Erst. 27.4.2016 M.Wunder 41100085 41100069 Gepr. 2.2.2017 M.Wunder 20400035 20540036 Artikelnummer/Zeichnungsnummer Blatt E51100015 30300054 Zust. Urspr.
- Page 52 21600016 41100106 © all rights reserved conform to ISO 16016 Datum Name Benennung Handgriff für VTK-V Erst. 17.10.2018 M.Wunder Gepr. 17.10.2018 M.Wunder Artikelnummer/Zeichnungsnummer Blatt E41100067 Zust. Urspr. J052-30013 Ers. f. Ers. d.
- Page 53 A51100015 VTK-V 29040075 29040665 29040221 29040072 29040056 P 06.11.2017_V4 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
