Summary of Contents for Taramps Electronics TL-1500
- Page 2 Phones: +55 18 3266-4050 / +55 18 99749-3391 Para localizar uma Assistência Técnica Taramps Electronics perto E-mail: angelo.assistencia@taramps.com.br de você, basta acessar nosso site: www.taramps.com.br/pt/rede-de-assistencias-tecnicas ou entre em contato com o Departamento de assistência técnica de...
-
Page 3: Recomendações Importantes

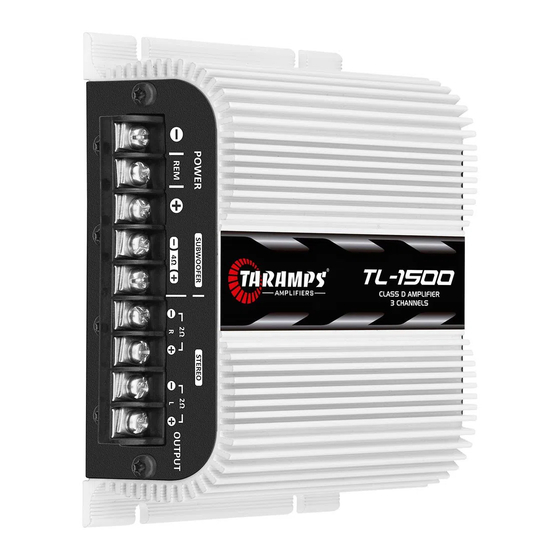

Apresentação O amplificador TL-1500 foi desenvolvido para sistemas de 3 canais, sendo: • 2 canais stereo (L/R) de 95 W RMS cada, com filtro ativo de corte HPF em 90Hz para ligar os alto falantes das portas e tampão. - Page 4 (FIOS) do CD / DVD Player. Obs: Usando esta entrada, não será preciso conectar o cabo REMOTE, pois o TL-1500 possui um sistema que reconhece a presença do áudio e liga o amplificador automaticamente. Para o amplificador permanecer ligado, é necessário um volume mínimo, em torno de 2 a 5 (podendo variar de acordo com a música ou modelo do CD / DVD...
- Page 5 Conector de alimentação e saídas ATENÇÃO: Qualquer ligação nos conectores de alimentação, entrada ou saída deverá ser feita somente com o amplificador desligado. 1 - POWER (Conector de Alimentação): O terminal (-) do conector, deve ser ligado ao polo negativo da bateria através de um cabo de bitola mínima de 4mm². O terminal remote deve ser ligado á...
-
Page 6: Installation
Instalação Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas somente com o amplificador desligado. Bitola de fiação e fusível recomendados Cabo de alimentação positivo / negativo ____________________________________ 4mm² Bitolas dos cabos de saída _____________________1,5mm² (stereo) / 2,5mm² Subwoofer Fusível ou disjuntor de proteção____________________________________________ 20A Atenção: O uso de fiação com bitola inferior ao recomendado causa perda de potência e sobreaquecimento da fiação. - Page 7 Exemplo de ligação na saída: Stereo + Subwoofer Connection example in the output: Stereo + Subwoofer Ligação de entrada a fio* / Wire input connection* CD/DVD Player / Head Unit *Para este esquema de ligaçãonão é necessário ligar o cabo remote. * For this connection scheme don’t need to connect the remote cable.
- Page 8 For questions, please call +55 (18) 3266-4050, e-mail support@taramps.com.br or visit www.taramps.com.br. Presentation The TL-1500 amplifier was developed for 3-channel systems, including: • 2x stereo channels (L / R) of 95 W RMS each, with active HPF 90Hz filter for connecting loudspeakers;...
- Page 9 (WIRES) from Head Unit. Attention: Using this connector, the connection of the REMOTE cable is NOT required, because TL-1500 has an audio recognition system which turns the amplifier on automatically. In order to keep the amplifier ON, a minimum volume is required, around 2 to 5 (varying according to song or head unit model).
-
Page 10: Protection System
Output & power supply connector ATTENTION: Any connection to the power, input or output connectors should only be made with the amplifier turned off. 1 - POWER (Power Supply Connector): The (-) terminal of the connector must be connected to the negative terminal of the battery via a minimum 4mm² gauge cable of. The remote terminal must be connected to the REMOTE output of the head unit a 0.75mm²... - Page 11 The values as above are typical and may vary, due to electronic components tolerance or manufacturing process. For further informations or if you have questions contact TARAMPS ELECTRONICS support. A Taramps reserva o direito de modificar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modificações em unidades anteriormente produzidas.
