Spektrum SPMVT1000 Manual

5.8GHz Video Transmitter
Programmable, Adjustable Power
SPMVT1000, SPMVT1000EU
EN

NOTICE

All instructions, warranties and other collateral documents are
subject to change at the sole discretion of Horizon Hobby, LLC. For
up-to-date product literature, visit horizonhobby.com and click on
the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to
indicate various levels of potential harm when operating this product:
WARNING: Procedures, which if not properly followed, create the
probability of property damage, collateral damage, and serious injury
OR create a high probability of superfi cial injury.
CAUTION: Procedures, which if not properly followed, create the
probability of physical property damage AND a possibility of serious
injury.
NOTICE: Procedures, which if not properly followed, create a
possibility of physical property damage AND a little or no possibility
of injury.
WARNING: Read the ENTIRE instruction manual to become
familiar with the features of the product before operating.
Failure to operate the product correctly can result in damage to the
product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with
caution and common sense and requires some basic mechanical
ability. Failure to operate this Product in a safe and responsible
manner could result in injury or damage to the product or other
property. This product is not intended for use by children without
direct adult supervision. Do not attempt disassembly, use with
incompatible components or augment product in any way without
the approval of Horizon Hobby, LLC. This manual contains instruc-
tions for safety, operation and maintenance. It is essential to read
and follow all the instructions and warnings in the manual, prior
to assembly, setup or use, in order to operate correctly and avoid
damage or serious injury.
Age Recommendation: Not for children under 14 years. This is
not a toy.
NOTICE: This product is only intended for use with unmanned,
hobby-grade, remote-controlled vehicles and aircraft. Horizon Hobby
disclaims all liability outside of the intended purpose and will not
provide warranty service related thereto.

WARRANTY REGISTRATION

Visit www.spektrumrc.com/registration today to register your product.
IMPORTANT: Amateur radio license required for use in North America.
Please consult the ARRL for more information about your local amateur
radio club and getting your HAM license. www.ARRL.org
Specifi cations
MODEL SPMVT1000
Transmitter Frequency
Wideband FM Modulate
(MHz)
Video Format NTSC/PAL
Output Impedance 50 Ohm
Output Power Off, PIT, 25mW, 200mW, 600mW selectable
Input Voltage DC 7V–28V
Camera Output Voltage DC 5V
Operating Temperature -10–85ºC
Power Consumption 176mA @ 12V @ 200mW
Weight 9.9 grams
Antenna Connector MMCX Connector with SMA Adapter
Recommended Camera SPMVC650, SPMVC602
See the frequency table below to fi nd the desired video channel and band.
The video transmitter channel, band and power level are changed using the
button on the video transmitter, or the Spektrum™ VTX control system.

Channel and Band Selection:

1. A short press of the B button will change channels. Quickly press
and release the button once for each channel until the desired
channel is reached.
2. A long press of the B button will change the band. Press and hold the
B button for several seconds and release for each band change.

Power Level Selection:*

1. Press and hold the A button to change the power output. All
green LEDs off means RF is off, one fl ashing green LED is Pit
Mode, one solid green LED is 25mW, two solid green LEDs is
200mW, three solid green LEDs is 600mW.

Spektrum VTX Control:

1. Connect the Spektrum serial signal connector to the RC system.
2. Select the band, channel, and power output from the VTX menu on
compatible Spektrum Transmitters with Spektrum AirWare™ fi rmware.
3. Search for SPMVT1000 on HorizonHobby.com and select the
manuals tab to download the full manual for more information.

IMPORTANT: Do not kink or cut the antenna adaptor or antenna wires.

Antenna wires are coaxial wires, kinks or cuts will degrade performance.

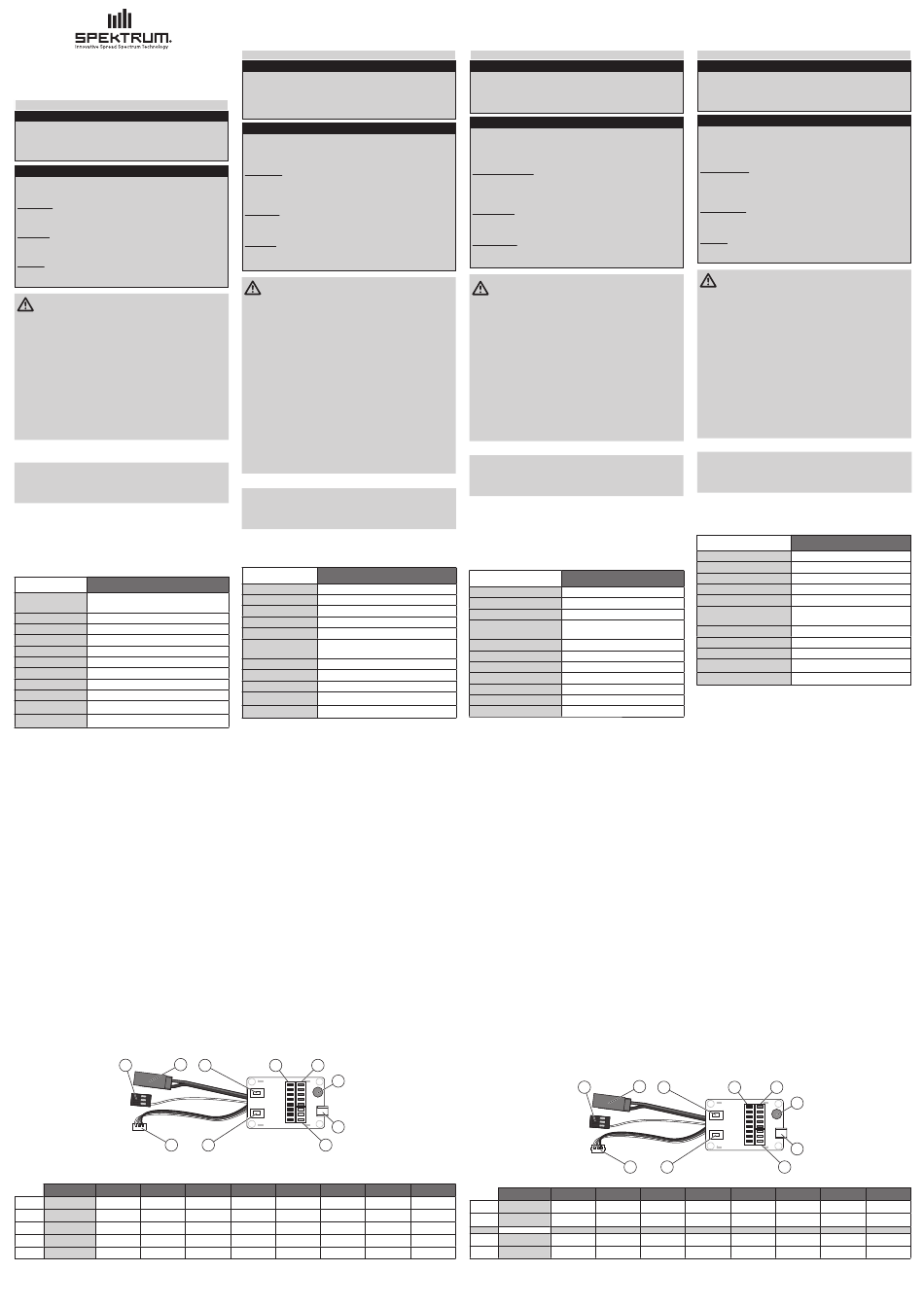

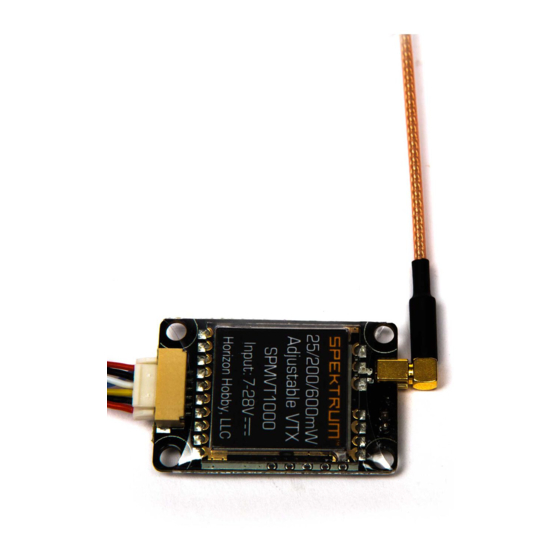

1. Spektrum serial connector 6. Microphone
2. Power connector 7. Antenna Connector
3. A Button (POWER OUTPUT) 8. Power Level LEDs (GREEN)
4. Channel LEDs (RED) 9. B Button (CH, BAND)
5. Band LEDs (BLUE) 10. Camera connector
2
1

North American Frequency Chart*

10
200mW and 600mW power settings are only available in SPMVT1000.
The European version SPMVT1000EU is limited to 25mW.
BAND CH1 CH2
A Band A 5865 5845
B Band B 5733 5752
E Band E** 5705 5685
F FS/IRC 5740 5760
R RaceBand 5658 5695
*HAM license required for use in North America
** E band Channels 4, 7 and 8 have been removed to prevent transmitting outside of designated Amateur radio frequencies
5,8 GHz Video-Sender
Programmierbare, einstellbare Leistung
SPMVT1000EU
DE
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente
können im eigenen Ermessen von Horizon Hobby, LLC jederzeit
geändert werden. Die aktuelle Produktliteratur fi nden Sie auf
horizonhobby.com unter der Registerkarte „Support" für das
betreffende Produkt.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur
verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim
Betrieb dieses Produkts hinzuweisen:
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden, Kollateralschäden
und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit
oberfl ächliche Verletzungen.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von
schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden,
können sich möglicherweise Sachschäden UND geringe oder keine
Gefahr von Verletzungen ergeben.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung,
um sich vor dem Betrieb mit den Produktfunktionen vertraut
zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu
Schäden am Produkt oder persönlichem Eigentum führen oder
schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht
und gesundem Menschenverstand betrieben werden und benötigt
gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht
auf eine sichere und verantwortungsvolle Weise betrieben, kann
dies zu Verletzungen oder Schäden am Produkt oder anderen
Sachwerten führen. Dieses Produkt eignet sich nicht für die
Verwendung durch Kinder ohne direkte Überwachung eines Er-
wachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon
Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Kompo-
nenten zu verwenden oder auf jegliche Weise zu erweitern. Diese
Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb
und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Ein-
richtung oder Verwendung alle Anweisungen und Warnhinweise im
Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß
betrieben werden kann und Schäden oder schwere Verletzungen
vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in
unbemanten, ferngesteuerten Fahrzeugen und Fluggeräten im
Hobbybereich vorgese-hen. Horizon Hobby lehnt jede Haftung und
Garantieleistung ausserhalb der vorgesehen Verwendung ab.
Garantie Registrierung
Registrieren Sie bitte Ihr Produkt unter
www.spektrumrc.com/registration.
Spezifi kationen
MODELL SPMVT1000EU
Senderfrequenz (MHz) Breitband-FM moduliert
Videoformat NTSC/PAL
Ausgangsimpedanz
Ausgangsleistung Aus, PIT, 25mW wählbar
Eingangsspannung Gleichstrom 7V–28V
Kamera-Ausgangs-
Gleichstrom 5V
spannung 5 V
Betriebstemperatur -10–85ºC
Energieverbrauch 110 mA @ 12 V @ 25mW
Gewicht
Antennenanschluss MMCX-Stecker with SMA Adapter
Empfohlene Kamera SPMVC650,SPMVC602
Siehe nachstehende Frequenztabelle, um den gewünschten Video-
kanal und Band zu fi nden. Kanal, Band und Leistungsstärke für den
Videokanal können mit dem Schalter auf dem Videosender oder dem
Spektrum™ VTX Steuersystem verändert werden.
Kanal- und Bandauswahl:
1. Kurzes Drücken der Taste B ändert die Kanäle. Den Schalter für jeden Ka-
nal kurz drücken und loslassen, bis der gewünschte Kanal erreicht wurde.
2. Lange Drücken der Taste B ändert das Band. Zu Änderung des Bands
Taste B für mehrere Sekunden gedrückt halten und dann loslassen.
Auswahl der Leistungsstärke:
1. Zum Ändern der Ausgangsleistung den Schalter A betätigen und
halten. Wenn alle LEDs auf grün geschaltet sind, ist RF aus, eine
blinkende LED bedeutet Pit-Modus, eine beständig grün leuchtende
LED zeigt 25mW, zwei beständig grün leuchtende LEDs zeigen
200mW, drei beständig grün leuchtende LEDs zeigen 600mW an.
Spektrum VTX-Steuerung
1. Den seriellen Spektrum-Signalstecker mit dem RC-System verbinden.
2. Das Band, den Kanal und Ausgangsleistung im VTX-Menü in kompatiblen
Spektrum-Sendern mit der Spektrum AirWare™-Firmware auswählen.
3. Auf HorizonHobby.com nach SPMVT1000 suchen und für weitere
Informationen die Handbuch-Registerkarte für den Download des
vollständigen Handbuchs auswählen.
WICHTIG: Den Antennenadapter bzw. die Antennendrähte nicht bie-
gen oder zerschneiden. Antennendrähte sind Koaxialkabel, bei denen
Knicke und Schnitte zur Minderung der Leistung führen.
1. Serieller Spektrum-Stecker 6. Mikrofon
2. Netzstecker 7. Antennenanschluss
3. A-Taste (AUSGANGSLEIS- 8. Leistungsstufen-LEDs
TUNG) (GRÜN)
4. Kanal-LEDs (ROT) 9. B-Taste (Kanal, BAND)
5. Band-LEDs (BLAU) 10. Kameraanschluss
3 4 5
6
1
A
2
B
3
E
4
R
5
F
6
7
8
7
9 8
CH3 CH4 CH5 CH6
5825 5805 5785 5765
5771 5790 5809 5828
5665 5665 5885 5905
5780 5800 5820 5840
5732 5769 5806 5843
Émetteur vidéo 5,8 GHz
Puissance programmable, réglable
SPMVT1000EU
FR
Toutes les instructions, garanties et autres documents de garantie
sont sujets à modifi cation à la seule discrétion de Horizon Hobby, LLC.
Veuillez, pour une documentation produits bien à jour, rendez-vous sur
le site horizonhobby.com et cliquez sur l'onglet de support de ce produit.
Signifi cation de certains termes spécifi ques
Les termes suivants servent, tout au long de la littérature produits,
à désigner différents niveaux de blessures potentielles lors de
l'utilisation de ce produit:
AVERTISSEMENT : procédures qui, si elles ne sont pas suivies
correctement, peuvent entraîner des dégâts matériels, des
dommages collatéraux et des blessures graves OU engendrer une
probabilité élevée de blessure superfi cielle.
ATTENTION : procédures qui, si elles ne sont pas suivies
correctement, peuvent entraîner des dégâts matériels ET des
blessures graves.
REMARQUE : procédures qui, si elles ne sont pas suivies
correctement, peuvent entraîner des dégâts matériels ET
éventuellement un faible risque de blessures.
AVERTISSEMENT : Lisez la TOTALITE du manuel d'utilisation
afi n de vous familiariser avec les caractéristiques du produit
avant de le faire fonctionner. Une utilisation incorrecte du produit
peut avoir comme résultat un endommagement du produit lui-même,
celui de propriétés personnelles voire entraîner des blessures graves.
Ceci est un produit de loisirs perfectionné et NON PAS un jouet. Il
doit être manipulé avec prudence et bon sens et requiert quelques
aptitudes de base à la mécanique. L'incapacité à manipuler ce produit
de manière sûre et responsable peut provoquer des blessures ou des
dommages au produit ou à d'autres biens. Ce produit n'est pas destiné
à être utilisé par des enfants sans la surveillance directe d'un adulte.
Ne pas essayer de désassembler le produit, de l'utiliser avec des
composants incompatibles ou d'en améliorer les performances sans
l'approbation de Horizon Hobby, LLC. Ce manuel comporte des instruc-
tions de sécurité, de mise en oeuvre et d'entretien. Il est capital de lire
et de respecter toutes les instructions et avertissements du manuel
avant l'assemblage, le réglage ou l'utilisation afi n de le manipuler cor-
rectement et d'éviter les dommages ou les blessures graves.
14 ans et plus. Ceci n'est pas un jouet.
Remarque : Ce produit est uniquement réservé à une utilisation
avec des modèles réduits radiocommandés de loisir. Horizon Hobby
se dégage de toute responsabilité et garantie si le produit est utilisé
d'autre manière que celle citée précédemment.
GARANTIE ET ENREGISTREMENT
Veuillez visiter www.spektrumrc.com/registration pour enregistrer en
ligne votre produit.
IMPORTANT: Une licence radioamateur est nécessaire pour utiliser
ce produit en Amérique de Nord. Veuillez consulter l'ARRL pour
obtenir plus d'informations sur le club de radioamateurs le plus
proche et sur l'obtention de la licence. www.ARRL.org
Spécifi cations
MODÈLE
Fréquence de l'émetteur (MHz)
Format vidéo
50 Ohm
Impédance de sortie
Puissance de sortie
Tension d'entrée
Tension de sortie caméra
Température de fonctionnement
Consommation électrique
9,9 g
Poids
Connecteur d'antenne
Caméra recommandée
Voir le tableau de fréquences ci-dessous pour trouver le canal et la
bande vidéo souhaités. Le canal, la bande et le niveau de puissance de
l'émetteur vidéo peuvent être modifi és à l'aide du bouton de l'émet-
teur, ou avec le système de commande VTX Spektrum™.
Sélection du canal et de la bande :
1. Une brève pression du bouton B permet de changer de canal.
Appuyez rapidement une fois sur le bouton et relâchez-le sur
chaque canal jusqu'à ce que vous atteigniez le canal souhaité.
2. Une longue pression du bouton B permet de changer de bande.
Appuyez sur le bouton B et maintenez-le enfoncé pendant quelques
secondes et relâchez-le pour chaque changement de bande.
Sélection du niveau de puissance :
1. Appuyez sur le bouton A et maintenez-le enfoncé pour changer de puis-
sance de sortie. Toutes les DEL vertes éteintes signifi ent que la liaison
RF est désactivée, une DEL verte clignotante signifi e que le mode Pit est
activé, une DEL verte fi xe correspond au niveau de puissance 25 mW,
deux DEL vertes fi xes correspondent au niveau de puissance 200 mW et
trois DEL vertes fi xes correspondent au niveau de puissance 600 mW.
Commande VTX Spektrum :
1. Branchez le connecteur de signal série Spektrum sur le système RC.
2. Sélectionnez la bande, le canal et la puissance de sortie dans
le menu VTX des émetteurs Spektrum compatibles à l'aide du
micrologiciel Spektrum AirWare™.
3. Pour télécharger le mode d'emploi complet du SPMVT1000, allez sur
HorizonHobby.com, cliquez sur l'onglet « Explore », puis sur « Manual
Finder » et suivez les instructions (en anglais uniquement).
IMPORTANT : Veillez à ne pas tordre ou couper l'adaptateur ou
les fi ls d'antenne. Les fi ls d'antenne sont des fi ls coaxiaux dont les
performances peuvent être dégradées s'ils sont tordus ou coupés.
1. Connecteur série Spektrum
2. Connecteur d'alimentation
3. Bouton A (PUISSANCE DE
SORTIE)
4. DEL de canal (ROUGES)
5. DEL de bande (BLEUES)

EU Frequency Chart

†
CH7 CH8
BAND
5745 5725
A Band A
5847 5866
B Band B
5905 5905
F FS/IRC
5860 5880
5880 5917 R RaceBand
† EN
Frequency sets have been limited to prevent transmitting outside of designated CE Frequencies.
† DE
Frequenzsätze wurden begrenzt Übertragung außerhalb des vorgesehenen CE-Frequenzen zu verhindern.
† FR
Les réglages de fréquence ont été limités pour éviter d'émettre hors des fréquences autorisées dans l'Union européenne.
† IT
I gruppi di frequenze sono stati limitati per evitare di trasmettere al di fuori delle frequenze CE designate.
Programmabile, potenza regolabile
IT
REMARQUE
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono
soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC.
Per una documentazione aggiornata sul prodotto, visitare il sito
horizonhobby.com e fare clic sulla sezione Support del prodotto.
Nella documentazione relativa al prodotto vengono utilizzati i
seguenti termini per indicare i vari livelli di pericolo potenziale
durante l'uso del prodotto:
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi
lesioni alle persone O il rischio elevato di lesioni superfi ciali alle
persone.
ATTENZIONE: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose E di gravi lesioni alle
persone.
AVVISO: indica procedure che, se non debitamente seguite,
possono determinare il rischio di danni alle cose E il rischio minimo o
nullo di lesioni alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e
familiarizzare con le caratteristiche del prodotto prima di
farlo funzionare. L'uso improprio del prodotto può causare danni al
prodotto stesso e ad altre cose e gravi lesioni alle persone.
Questo è un prodotto sofi sticato per appassionati di modellismo.
Deve essere utilizzato in modo attento e responsabile e richiede
alcune conoscenze basilari di meccanica. L'uso improprio o ir-
responsabile di questo prodotto può causare lesioni alle persone e
danni al prodotto stesso o a cose. Questo prodotto non deve essere
utilizzato dai bambini senza la diretta supervisione di un adulto.
Non tentare mai di smontare, utilizzare componenti incompatibili o
modifi care il prodotto senza previa approvazione di Horizon Hobby,
LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso
e la manutenzione del prodotto. È fondamentale leggere e seguire
tutte le istruzioni e le avvertenze del manuale prima di montare,
impostare o utilizzare il prodotto per poterlo utilizzare correttamente
ed evitare di causare danni alle cose o gravi lesioni alle persone.
Almeno 14 anni. Non è un giocattolo.
AVVISO: questo prodotto è inteso per un uso su veicoli o aerei
senza pilota, radiocomandati e di livello hobbistico. La Horizon
Hobby declina ogni responsabilità al di fuori di queste specifi che e di
conseguenza non fornirà alcuna garanzia in merito.
REGISTRAZIONE DELLA GARANZIA
Visitate www.spektrumrc.com/registration oggi stesso per registrare il
vostro prodotto.
Specifi che
MODELLO
Frequenza di trasmissione (MHz)
Formato video
SPMVT1000EU Impedenza di uscita
Potenza di uscita
Modulation FM large bande
Tensione di ingresso
NTSC/PAL
Tensione di uscita video-
50 ohms
camera
Possibilité de sélectionner de, PIT,
Temperatura di esercizio
25 mW
Potenza assorbita
7 à 28 V CC
Peso
5 V CC
Connettore antenna
-10–85ºC
110 mA à 12 V à 25 mW Videocamera consigliata
9,9 g
Vedi la tabella delle frequenze in basso per la ricerca di banda e canale
Connecteur MMCX avec adaptateur SMA
video desiderati. È possibile cambiare livello di potenza, banda e canale
del trasmettitore video usando il pulsante sul trasmettitore oppure
SPMVC650, SPMVC602
tramite il sistema di controllo Spektrum™ VTX.
Selezione canale e banda:
1. Per cambiare canale, premere brevemente il pulsante B. Premere
e rilasciare rapidamente il pulsante una volta per ciascun canale
fi no a raggiungere il canale desiderato.
2. Per cambiare banda, premere più a lungo il pulsante B. Premere
e tenere premuto per qualche secondo il pulsante B e poi
rilasciarlo per cambiare banda.
Regolazione della potenza di emissione:
1. Premere e tenere premuto il pulsante A per cambiare la potenza
di uscita. Quando tutti i LED verdi sono spenti, la RF è spenta; se
un solo LED verde lampeggia, il sistema è in modalità Pit; un LED
verde fi sso indica che la potenza è 25 mW; due LED verdi fi ssi
indicano 200 mW; tre LED verdi fi ssi 600 mW.
Ricevitore Spektrum VTX:
1. Collegare il connettore del segnale seriale Spektrum al sistema
RC.
2. Selezionare banda, canale e potenza di uscita dal menu VTX
sui trasmettitori Spektrum compatibili con il fi rmware Spektrum
AirWare™.
3. Cercare SPMVT1000 su HorizonHobby.com e selezionare la
scheda dei manuali per scaricare il manuale completo per
ulteriori informazioni.
IMPORTANTE: Non piegare o tagliare l'adattatore dell'antenna o i fi li
dell'antenna. I fi li dell'antenna sono fi li coassiali, tagli e piegature ne
degradano le prestazioni.
1. Connettore seriale Spektrum
2. Connettore di alimentazione
6. Micro
7. Connecteur d'antenne 3. Pulsante A (POTENZA DI
8. DEL de niveau de puis- USCITA)
sance (VERTES) 4. LED canale (ROSSI)
5. LED banda (BLU)
9. Bouton B (CANAL, BANDE)
10. Connecteur caméra
1 2
3
10 9
CH1 CH2 CH3 CH4
5865 5845 5825 5805
5733 5752 5771 5790
5740 5760 5780 5800
5732 5732 5732 5769
Trasmittente video 5,8 GHz
SPMVT1000EU
AVVISO
Convenzioni terminologiche
SPMVT1000EU
Modulazione FM a banda larga
NTSC/PAL
50 Ohm
Via, PIT, 25 mW selezionabile
DC 7-28 V
DC 5 V
-10-85 ºC
110 mA @ 12 V @ 25 mW
9,9 g
Connettore MMCX con adattatore SMA
SPMVC650, SPMVC602
6. Microfono
7. Connettore antenna
8. LED livello di potenza (VERDI)
9. Pulsante B (Canale, Banda)
10. Connettore videocamera
4 5
6
1
A
2
B
3
E
4
R
5
F
6
7
8
7
8
CH5 CH6 CH7 CH8
5785 5765 5745 5745
5809 5828 5847 5866
5820 5840 5860 5860
5806 5843 5843 5843
