Montage - Scheppach Kity MB 25 Original Manual

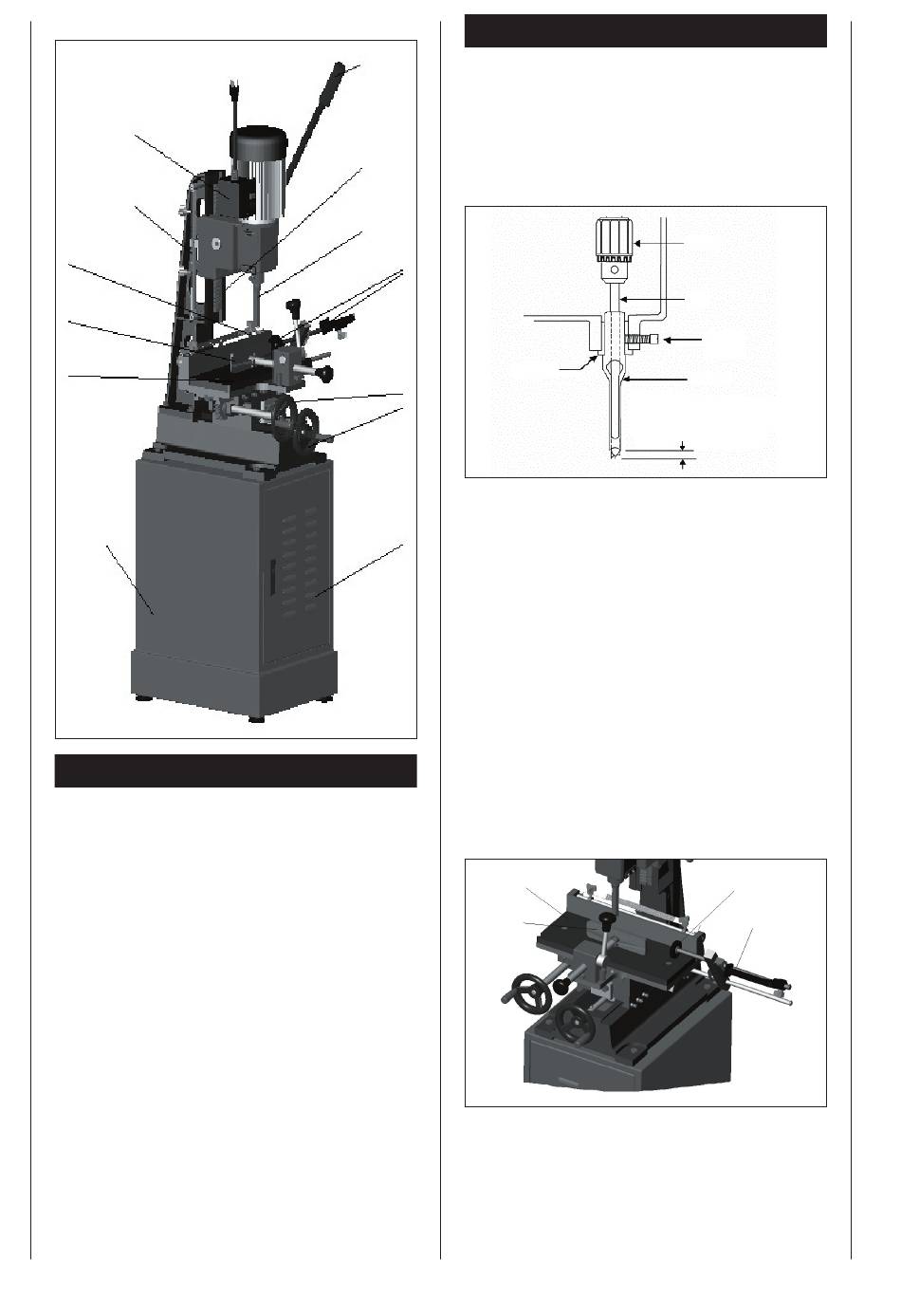

Fig. 1
Schalter
Tiefenanschlag
Tischanschlag
Schraubstock
Tisch
Untergestell

Montage

Sämtliche Montage- und Umrüstarbeiten dürfen nur bei gezo-
genem Netzstecker erfolgen.
Die Stemmmaschine muss auf dem Untergestell mit vier
Sechskantschrauben M12 x 120 (mitgeliefert) befestigt
werden. Verwenden Sie dafür die Löcher im Untergestell.
Stellen Sie sicher, dass auf beiden Seiten der Maschine
ausreichend Platz verbleibt für die Werkstückgröße, die
Sie bearbeiten möchten.
Bedienungsgriff
Beachten Sie die Sicherheitshinweise!
WICHTIG: Die Inbetriebnahme der Maschine darf nur mit
komplett montierten Schutz-und Sicherheitseinrichtungen
erfolgen.
Gasfeder
Einbau von Stemmeisen und Bohrer
• Lösen Sie die Sperrschraube wie in Fig. 2 gezeigt.
Fig. 2
Stemmeisen und Bohrer
Werkstück-
anschlag
Handrad
• Führen Sie die Stemmeisenbuchse in den Kopf ein mit
dem Loch nach vorne. Ziehen Sie die Schraube nur so
weit an, dass die Buchse gehalten wird.
Gestelltüre
• Setzen Sie das Stemmeisen in die Buchse. Ziehen Sie
die Schraube fest an. Beachten Sie: Setzen Sie den
Schlitz in der Seite des Stemmeisens nach links oder
rechts, nicht nach vorn oder hinten. Das ermöglicht den
Auswurf der Späne bei der Herstellung von Langlöchern
• Schieben Sie den Bohrer durch die Stemmeisenöffnung
nach oben in das Bohrfutter und klemmen sie diesen
mit dem Bohrfutterschlüssel.
• Die Bohrerspitze sollte auf einen Abstand zwischen den
Stemmeisenpunkten zwischen 0,8 mm und 1,6 mm ein-
gestellt werden, je nach Holzart.
Werkstückanschlag, Fig. 3
Der Werkstückanschlag wird am Tisch montiert.
Nach erfolgter Einstellung wir dieser mittel Klemmgriffen
geklemmt.
Fig. 3
Schraubstock
Inbetriebnahme
Buchse
entsprechend Holzart
Tisch
Bohrfutter
Bohrer
Sperrschraube
Stemmeisen
0,8 bis 1,6 mm
Werkstückanschlag
Werkstückanschlag
