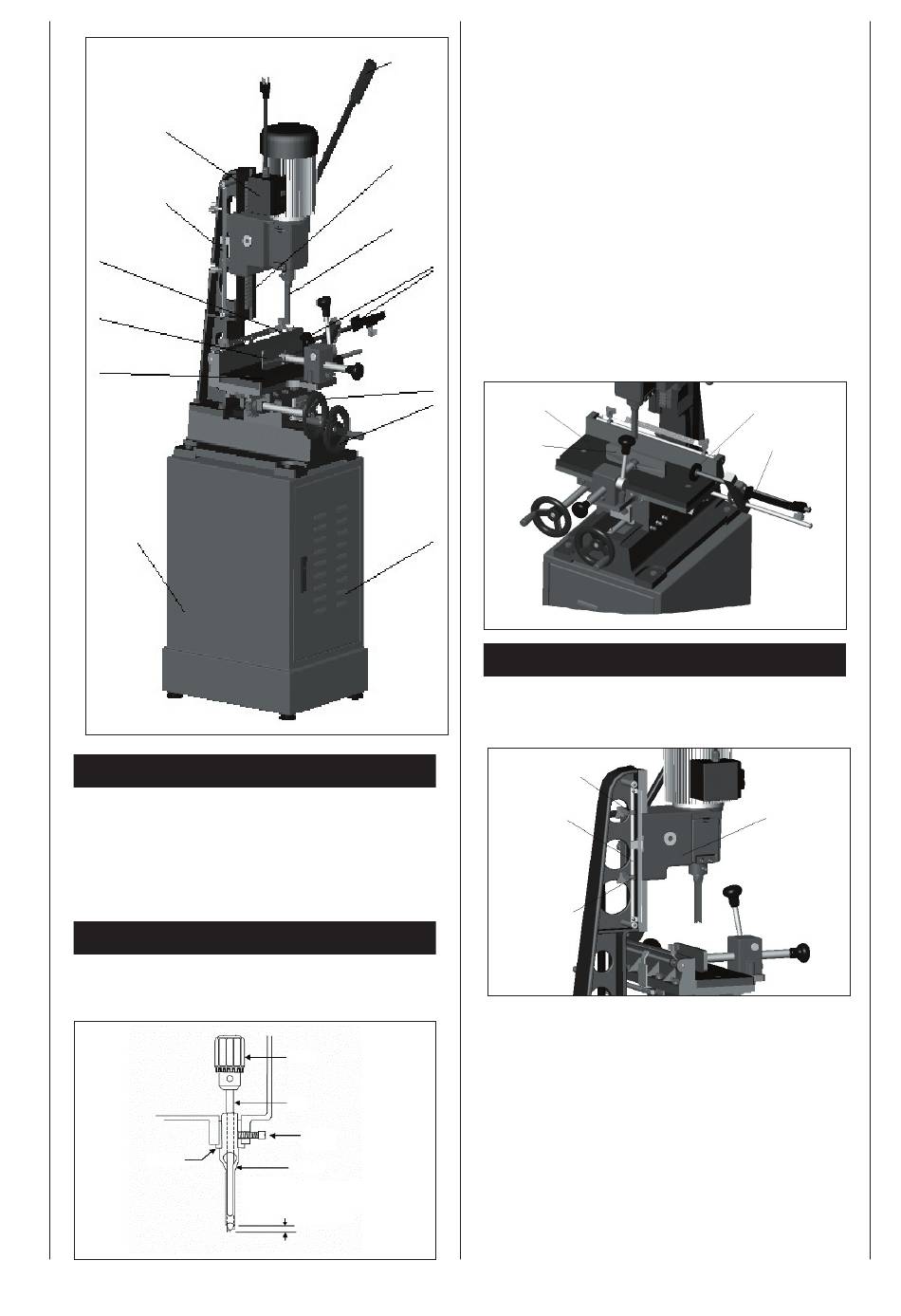

Fig. 1
Interrupteur
Butée de
profondeur
Butée de table
Etau
Table
Bâti
Montage
Il est impératif de tirer la prise secteur avant d'effectuer toute
opération de montage et de modifiaction.
La mortaiseuse doit être fixée sur le bâti par 4 boulons
hexagonaux M12 x 120 (fournis). Utiliser pour cela les
trous dans le bâti. S'assurer qu'il y ait assez de place de
deux côtés pour travailler les pièces de bois longues.

Mise en service

Montage de ciseau et foret
• Relâcher le boulon de blocage – voir fig. 2.
Fig. 2
Douille
16 français
Poignée de
maniement
Ressort
à gaz
Ciseau et foret
Butée de la
pièce à travailler
Volant
Porte du
bâti
Mandrin
Foret
Boulon de blocage
Ciseau
Projection foret 0,8 à 1,6
mm selon le type de bois
• Insérer le boulon dans la tête avec le trou vers l'avant.
Serrer légèrement le boulon, seulement pour tenir la
douille.
• Mettre le ciseau dans la douille. Serrer fermement le
boulon. Attention: La rainure dans le côté du ciseau doit
se trouver à gauche ou à droite, jamais à l'avant ou à
l'arrière. Ainsi, en faisant des mortaises, l'enlèvement
des copeaux est facilité.
• Par l'ouverture de ciseau, pousser le foret en haut dans
le mandrin et le serrer avec la clé de mandrin.
• La pointe de foret doit être réglée à une distance de 0,8
à 1,6 mm entre les deux points de ciseau selon le type
de bois.
Butée de la pièce à travailler, fig. 3
La butée de la pièce à travailler est montée sur la table.
Une fois le réglage accompli, serrer la butée avec les poi-
gnées de serrage.
Fig. 3
Table
Etau

Conseils de travail

• Régler la butée de profondeur à la profondeur de forage
voulue – voir fig. 4.
Fig. 4
Butée supérieure
Butée de profondeur
Butée inférieure
• Mettre la pièce à travailler sur la table et la serrer avec
l'étau. Avec la main droite, pousser la table vers l'avant
et l'arrière. Avec le volant gauche, la table est déplacée
à gauche et à droite.
Butée de la pièce à travailler
Butée de la pièce à travailler
Boîte de broche
