www.heylo.de
Stand: 01/2020
Art.-Nr. 1 110 603
BEDIENUNGSANLEITUNG
USER MANUAL
DE
EN

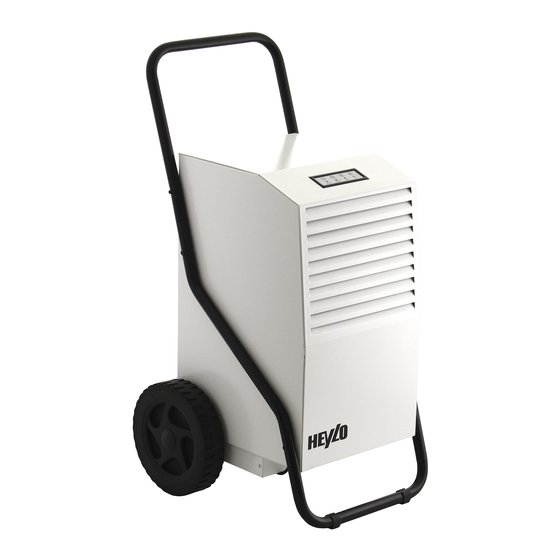

DT 950
Entfeuchter
Dehumidifier
DER EXPERTE FÜR PROFIS
ENTFEUCHTER

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DT 550 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Heylo DT 550

  • Page 1 Stand: 01/2020 Art.-Nr. 1 110 603 DER EXPERTE FÜR PROFIS DT 950 ENTFEUCHTER BEDIENUNGSANLEITUNG USER MANUAL Entfeuchter Dehumidifier...
  • Page 2: Table Of Contents

    Typ: DT 550, DT 650, DT 750, DT 850, DT 950 HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.
  • Page 3: Sicherheitshinweise

    Hersteller keine Haftung. Kinder fernhalten: Kinder nicht mit dem oder in der Nähe des Geräts spielen lassen. Elektrischer Anschluss: HEYLO Bautrockner sind für den Betrieb mit 230V/50Hz ausgelegt. Nur mit Schukostecker verwenden! Genutzte Steckdosen müssen geerdet sein, bzw. mit einem Fehlerstromschutzschalter in der Hausinstallation abgesichert sein.
  • Page 4: Aufstellen Des Kondensationstrockners

    Luft auf den nassen Bereich gerichtet ist und die warme, trockene Luft darüber fließt. Die Öffnung sollte mindestens einen Meter von der Wand entfernt sein. Der HEYLO-Kondensationstrockner erwärmt die Luft, der er die Feuchtigkeit entzieht. In kleineren Räumen kann dadurch die Temperatur beträchtlich ansteigen. Zimmertemperaturen zwischen 20° und 27°C bieten allgemein gute Bedingungen für das Trocknen.
  • Page 5: Was Tun, Wenn Der Luftentfeuchter Nicht Einschaltet Oder Nicht Entfeuchtet

    Das Kontrollfeld (1) befindet sich in der oberen Abdeckung des Gerätes, und mit vier Kontrollleuchten versehen. Den Regulierdrehknopf (2) zum Ein- und Ausschalten und zum Einstellen des Feuchtegrades, finden Sie auf der Rückseite des Entfeuchters. Unter jeder Kontrollleuchte ist in Kurzform die Funktion beschrieben. Grünes Licht „FULL”...
  • Page 6: Anschluss Kondensatablauf

    - Gerät reinigen - Tank und Abschaltung prüfen Alle 6 Monate: - Reinigung Verdampfer /Verflüssiger Alle 12 Monate: - Komplette Reinigung und Wartung - BGVA3 Prüfung Die Ersatz-Filter und Reinigungsmittel können bei HEYLO als Ersatzteile bezogen werden, bitte sprechen Sie uns an!
  • Page 7: Technische Daten

    7. Technische Daten Modell DT 950 Elektr. Anschluss 230 V /50 Hz Luftleistung 650 m/h³ Leistungsaufnahme max. 0,95 kW Stromaufnahme max. Entfeuchtungsleistung (30 C 80% r.F.) 52 l/24h Entfeuchtungsleistung max. 62 l/24h Trocknerleistung Fläche (h=250/20°C) 130 m² Lautstärke bei 3 m Abstand 51 dB(A) Abmessungen (Höhe / Breite / Tiefe) 900 / 520 / 460 mm...
  • Page 8: Fehlersuche

    Pumpe reinigen und falls erforderlich überprüfen defekte Teile austauschen Pumpe defekt Pumpe austauschen Kondensatschlauch verstopft Kondensatschlauch reinigen oder abgeknickt Ausführender: B – Benutzer, AST - autorisierten Servicetechniker Wenden Sie sich für Ersatzteile und Service an Ihren Händler vor Ort oder an die HEYLO Kundendienstabteilung.
  • Page 9: Ersatzteilliste

    9. Ersatzteilliste...
  • Page 10 Ersatzteile Pos. HEYLO Art.-Nr. Bezeichnung DT950001 Bügelgriff, komplett DT950003 Anschlusskabel DT950004 Luftfilterhalter DT850031 Betriebsstundenzähler DT850003 Drehknopf Hygrostat DT950007 Filterrahmen DT950008 Luftfilter DT850039 Schalteinheit DT850005 Bedienpanelhalterung DT950012 Halterung Steuerelektronik DT950013 Energiezähler (KW/h), optional DT950014 Frontabdeckung DT950015 Abdeckblech DT950016 Verdampferhalter oben DT950017...
  • Page 11: Schaltplan

    10. Schaltplan...
  • Page 12 DT 550, DT 650, DT 750, DT 850, DT 950 HEYLO GmbH of Im Finigen 9, D-28832 Achim, Germany, declares that, if they are fitted, maintained and used in conformity with the operating instructions and the generally accepted engineering standards, the machines mentioned are in keeping with the fundamental safety and health requirements of the “Machine Ordinance”...
  • Page 13: Safety Guidelines

    Keep away from children: Do not allow children to play with or in the vicinity of the device. Electric connection: HEYLO dehumidifier have been designed for operation on 230 V / 50 Hz. Use shock-proof plugs only. The sockets have to be earthed or protected by residual current circuit- breakers in the house installation.
  • Page 14: Setting Up The Dehumidifier

    The opening should be at least one meter away from the wall. HEYLO dehumidifier heat the air which is drawn from the humidity. In smaller room, the temperature may increase considerably. Room temperatures of between 20 deg. and 27 deg. C offer good drying conditions as a rule.
  • Page 15: (4.3) What To Do If The Air Humidifier Does Not Switch On Or If It Does Not Dehumidify

    Under each indicator lamp, the function is described in brief. Green light „FULL” (D): if this lamp lights up, the device will stop, because the container holding the condensation water is full. Red light „POWER“ (B): indicates that the plug is connected to the electric circuit supplying the device with power.
  • Page 16: Connection To Condensate Discharge

    Every 6 months: - clean evaporator/condensor Every 12 months: - complete cleaning and maintenance - BGVA3 test Replacement filters and cleaning agents can be purchased from HEYLO as spare parts, please contact us! (7) Technical data Model DT 950 Electric Connection...
  • Page 17: Fault Finding

    (check with Pump faulty defective parts Condensate hose clogged or Replace pump snapped off Clean condensate hose Performer: B - user, AST - authorised service technician Ask your local dealer for spare parts or get in touch with HEYLO service department.
  • Page 18: List Of Spare Parts

    (9) List of spare parts...
  • Page 19 List of spare parts Item HEYLO Art. No. Designation DT950001 Bow-type handle, complete DT950003 Connection cable DT950004 Air filter bracket DT850031 Operating hours counter DT850003 Hygrostat rotary knob DT950007 Filter frame DT950008 Air filter DT850039 Switching unit DT850005 Control panel bracket...
  • Page 20: Wiring Diagram

    (10) Wiring diagram...
  • Page 21 Fax +49 (0) 42 02 – 97 55 97 E-Mail: info@heylo.de Mieten Sie HEYLO-Produkte Hire HEYLO products Für Ihre Baustelle, Produktion oder Event über das HEYLO-Miet-Netzwerk: For your construction site, production facility or event via the HEYLO rental network: www.heylo-mietservice.de HEYLO GmbH Im Finigen 9 28832 Achim info@heylo.de...
