GE 45853GE Manual

FCC / IC
En
This device complies with part 15 of the FCC and Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE:
The manufacturer is not responsible for any radio or TV interference
caused by unauthorized modifications to this equipment. Such modifications could
void the user's authority to operate the equipment.
NOTE:
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help
Important note:
To comply with the FCC RF exposure compliance requirements, no
change to the antenna or the device is permitted. Any change to the antenna or the
device could result in the device exceeding the RF exposure requirements and void
user's authority to operate the device.
Fr
L'énoncé sur les interférences radioélectriques de la Federal Communications
Commission comprend le paragraphe suivant : Cet appareil a été testé et certifié
conforme aux limites relatives aux appareils numériques de catégorie B définies
dans le paragraphe 15 des normes FCC. Ces limites ont été définies afin de fournir
une protection raisonnable contre le brouillage préjudiciable en milieu résidentiel.
Cet appareil utilise, produit et peut émettre des ondes de fréquence radio et, s'il n'est
pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage
préjudiciable aux communications radio. Il n'existe toutefois aucune garantie que des
interférences ne se produiront pas au sein d'une installation donnée. Si cet appareil
occasionne un brouillage préjudiciable à la réception radiophonique ou télévisuelle,
il suffit d'allumer et d'éteindre l'appareil pour déterminer sa responsabilité. Nous
encourageons l'utilisateur à essayer de corriger ces interférences en appliquant une
ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception
— Augmenter la distance entre l'appareil et le récepteur
— Brancher l'appareil à une prise secteur différente de celle du récepteur
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs
Son utilisation est sujette aux deux conditions suivantes :
— Cet appareil ne doit pas provoquer d'interférences
— Cet appareil doit accepter toute interférence, notamment les interférences qui
peuvent provoquer un fonctionnement non désiré de l'appareil.
Remarque importante :
Pour se conformer aux exigences de conformité de FCC concernant l'exposition aux
RF, aucune modification apportée à l'antenne ou au dispositif n'est autorisée. Toute
modification apportée à l'antenne ou au dispositif pourrait faire en sorte que le
disposi tif dépasse les exigences d'exposition aux RF et pourrait annuler le droit de
l'utilisateur à utiliser ce dispositif.
Es
La Declaración de Interferencia de Radiofrecuencia de la Comisión Federal de
Comunicaciones (FCC) incluye el siguiente texto: El equipo ha sido analizado y se
ha probado que cumple con los límites para dispositivos digitales de Clase B, de
conformidad con la parte 15 de las normas de FCC. Dichos límites se diseñaron para
ofrecer suficiente protección contra interferencias perjudiciales en instalaciones
residenciales. Este equipo utiliza, genera y puede emitir energía de radiofrecuencia y,
si no se instala o se utiliza de acuerdo con las instrucciones, puede causar interfer-
encia perjudicial a las radiocomunicaciones. Sin embargo, no se garantiza que no se
presente interferencia en una instalación en particular. Si este equipo genera inter-
ferencia perjudicial en la recepción de radio o televisión, lo cual puede determinarse
apagando y encendiendo el equipo, se aconseja al usuario que intente una o más de
las siguientes medidas correctivas:
— Reoriente o reubique la antena receptora.
— Aumente la distancia entre el equipo y el receptor.
— Conecte el equipo a una toma de un circuito distinto al que está conectado el receptor.
— Consulte con el distribuidor o busque ayuda con un técnico experto en radio y televisión.
La operación está sujeta a las siguientes dos condiciones:
— Puede que este dispositivo no cause interferencia
— Este dispositivo debe aceptar interferencias, incluidas las que pueda generar una
Nota importante : En cumplimiento de los
operación no deseada del dispositivo.
requisitos de FCC en cuanto a exposición de radiofrecuencia, no se permite ninguna
modificación a la antena ni al dispositivo. Cualquier modificación a la antena o al
dispositivo podría dar lugar a que el dispositivo exceda los requisitos de exposición de
radiofrecuencia e invalide la autoridad del usuario para operar el dispositivo.
FCC — U2ZZ4101 | IC: 6924A-ZB4101
Jasco Products Company | Model: ZB4101 / 45853GE
CAN ICES-3(B) / NMB-3(B)
All brand names shown are trade- MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
marks of their respective owners.
GE IS A TRADEMARK OF GENERAL ELECTRIC COMPANY
Tous les noms de marque illustrés sont AND IS UNDER LICENSE BY
des marques de commerce de leurs
JASCO PRODUCTS COMPANY LLC,
propriétaires respectifs.
10 E. MEMORIAL RD.,
Todas las marcas que aparecen aquí OKLAHOMA CITY, OK 73114.
son marcas registradas de sus respec-
©JASCO 2014 | 45853GE | ZB4101 | rev. 09/12/14
tivos dueños.
1.

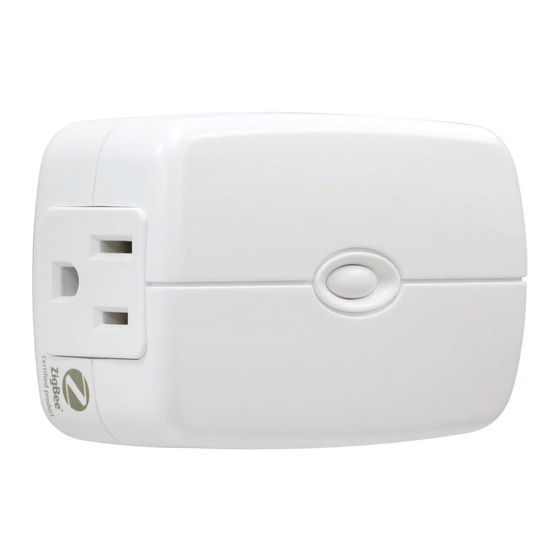

Getting To Know Your New ZigBee Smart Switch
Must not exceed 600 watts (Incandescent); 1800W (15A) Resistive or
Motor. Total load capacity for both outlets is 1800W (15A) Resistive.
• One ZigBee controlled AC outlet
• Remote ON/OFF control via the ZigBee controller
• Manual ON/OFF control with the front panel push button
• One Always-ON pass-through AC outlet
• Energy Monitoring — The Smart Switch can report wattage (W) and kilowatt hours
(kWh). Energy usage is monitored through the ZigBee Controller Interface
• Over the Air updates — Once joined to your ZigBee network, the Smart Switch can
transparently receive updates through your ZigBee gateway
• LED Status Indicator — Indicates Smart Switch scanning during network pairing process
• Space efficient design
• Does not block the lower outlet when plugged in to the upper outlet of a duplex wall
receptacle. (This assumes that the duplex receptacle is mounted with the ground
pin down.)
• Plugs and cords for connected devices route to the side allowing close
placement of furniture
3.
1. From your ZigBee controller's menu, choose to add lighting device
and enter Locating/Pairing mode as instructed by the controller.
2. Plug the light or appliance you plan to control into the ZigBee
controlled outlet on the Smart Switch as indicated by the ZigBee logo.
3. Plug the Smart Switch into an available outlet.
NOTE: Plug directly into outlet. Do not use with extension cords
4. Network Pairing Begins Automatically: LED Status Indicator Blinks
as the Smart Switch automatically scans for a compatible network
controller to pair with.
5. After the Smart Switch is located and paired to the approved
ZigBee network, the LED status indicator will stop blinking and the
Smart Switch will appear in your controller's menu.

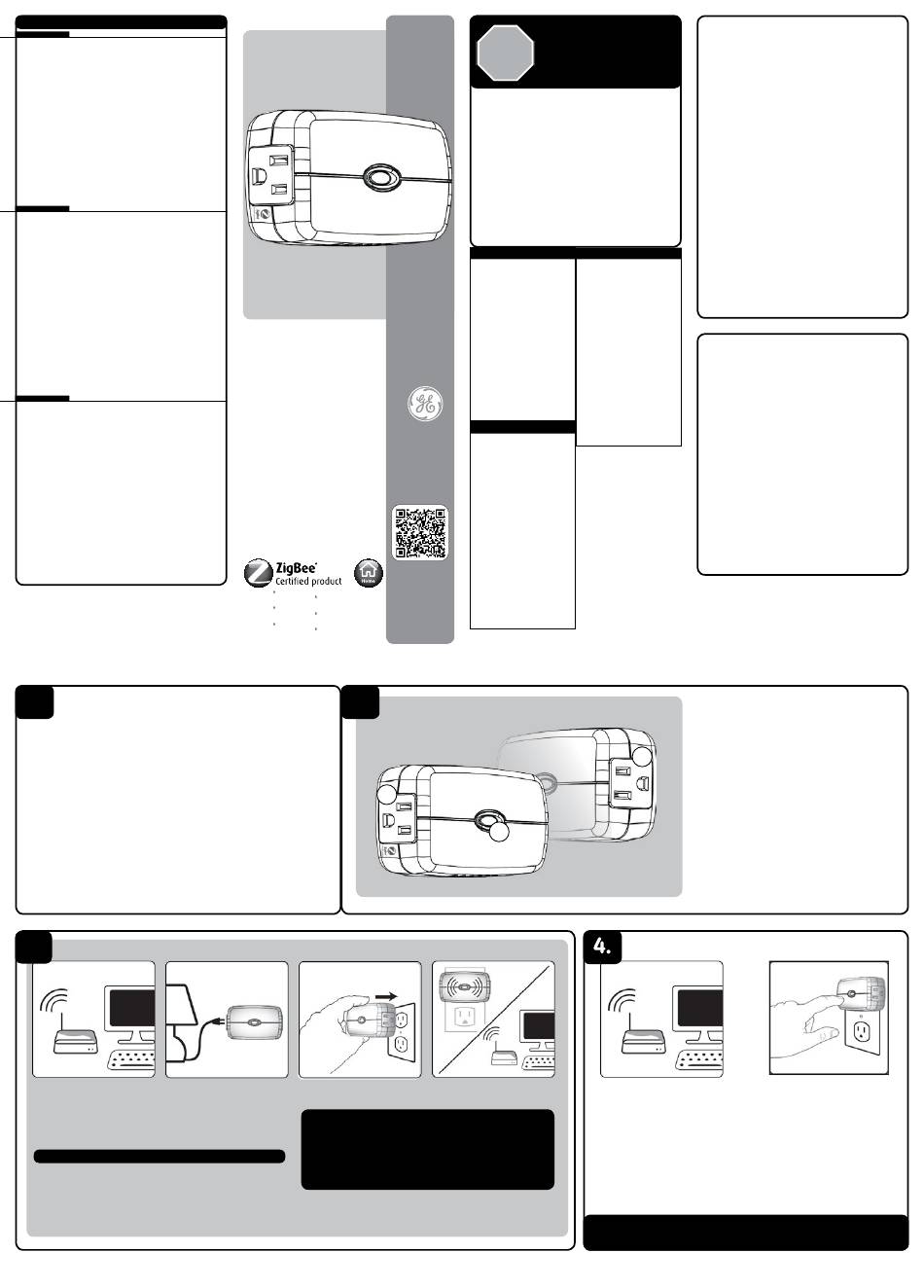

MANUAL • MANUEL • MANUAL
Plug-in Wireless
Smart Switch
Intelligent
Interrupteur
sans fil enfichable
Inteligente
Interruptor
inalámbrico enchufable
GE SmartHome
Scan to view
installation guide
Balayez ce code pour
consulter le guide
This ZigBee® Certi ed product works with ZigBee Gateway products. d'installation.
Global 2.4 GHz wireless use ZigBee® Certi ed is a registered trademark of the
Escanear para ver
ZigBee Alliance.
la guía de instalación
This ZigBee® Certi ed product works with ZigBee Gateway products.
Global 2.4 GHz wireless use ZigBee® Certi ed is a registered trademark of the
ZigBee Alliance.
This ZigBee® Certi ed product works with ZigBee Gateway products.
Global 2.4 GHz wireless use ZigBee® Certi ed is a registered trademark of the
ZigBee Alliance.
2.
1 / HP
3
A
The Smart Switch is now paired to the ZigBee network and can be
controlled remotely.
Note: LED Status Indicator stops blinking if a timeout occurs:
Auto-Scan mode will eventually time out if the Smart Switch has
not joined a ZigBee network. Press the front panel push-button on
the Smart Switch to restart pairing process following timeout.
Time out will only occur twice, if the Smart Switch is not paired
before the second time out, manual reset will be required before
pairing. Please refer to the following section for details.
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS
STOP
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRDUCTO A LA TIENDA.
If you have any problems or questions, contact our tech support team
at; 1-800-654-8483, option 1 Monday–Friday, 7:30–5pm CST
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.jascoproducts.com/support
• No user servicable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre
équipe de soutien technique au 1-800-654-8483, option 1, du lundi au vendredi,
de 7 h 30 à 17 h (HNC).
Pour le soutien relatif aux produits le plus à jour, les accessoires,
les manuels en format électronique (PDF) et plus encore, visitez le
site www.jascoproducts.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene cualquier problema o pregunta, comuníquese con nuestro equipo de
asistencia técnica llamando al 1-800-654-8483, opción 1, de lunes a viernes, entre
7:30 a.m. y 5 p.m., hora normal del centro.
Para obtener lo más actualizado en soporte de productos, accesorios,
manuales en formato electrónico (PDF) y más, visite www.jascoproducts.com/
support.
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING
ADVERTENCIA
RIESGO DE INCENDIO
RISK OF FIRE
RIESGO DE DESCARGA ELÉCTRICA
RISK OF ELECTRICAL SHOCK
RISK OF BURNS RIESGO DE QUEMADURAS
TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS
PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA,
PRODUCT HAS A GROUNDING TYPE PLUG THAT HAS
ESTE PRODUCTO CUENTA CON UNA CLAVIJA DE
A THIRD (GROUNDING) PIN. THIS PLUG WILL ONLY
TIPO CONEXIÓN A TIERRA (TIENE UNA TERCERA
FIT INTO A GROUNDING TYPE POWER OUTLET. IF THE
PATILLA).ESTA CLAVIJA SÓLO PODRÁ CONECTARSE
PLUG DOES NOT FIT INTO THE OUTLET, CONTACT A
A UN TOMACORRIENTE DE TIPO CONEXIÓN A
QUALIFIED ELECTRICIAN TO INSTALL THE PROPER
TIERRA. SI NO SE PUEDE CONECTAR LA CLAVIJA A
OUTLET. DO NOT CHANGE THE PLUG IN ANY WAY.
LA TOMA, CONSULTE CON UN TÉCNICO ELÉCTRICO
CONTROLLING APPLIANCES:
CALIFICADO PARA INSTALAR LA TOMA APROPIADA.
POR NINGÚN MOTIVO MODIFIQUE LA CLAVIJA.
EXERCISE EXTREME CAUTION WHEN USING ZigBee
DEVICES TO CONTROL APPLIANCES. OPERATION
CONTROL DE EQUIPOS
OF THE ZigBee DEVICE MAY BE IN A DIFFERENT
PROCEDA CON SUMA PRECAUCIÓN AL USAR LOS
ROOM THAN THE CONTROLLED APPLIANCE, ALSO
DISPOSITIVOS ZigBee PARA CONTROLAR EQUIPOS
AN UNINTENTIONAL ACTIVATION MAY OCCUR IF THE
ELECTRODOMÉSTICOS. EL DISPOSITIVO ZigBee
WRONG BUTTON ON THE REMOTE IS PRESSED. ZigBee
PUEDE FUNCIONAR EN UNA HABITACIÓN DIFERENTE
DEVICES MAY AUTOMATICALLY BE POWERED ON DUE
A LA DEL EQUIPO CONTROLADO. ADEMÁS, PODRÍA
TO TIMED EVENT PROGRAMMING. DEPENDING UPON
PRODUCIRSE UNA ACTIVACIÓN ACCIDENTAL SI SE
THE APPLIANCE, THESE UNATTENDED OR UNINTEN-
OPRIME EL BOTÓN INCORRECTO EN EL CONTROL
TIONAL OPERATIONS COULD POSSIBLY RESULT IN A
REMOTO. LOS DISPOSITIVOS ZigBee PUEDEN
HAZARDOUS CONDITION. FOR THESE REASONS, WE
ENCENDERSE AUTOMÁTICAMENTE DEBIDO A
RECOMMEND THE FOLLOWING:
EVENTOS CRONOMETRADOS PROGRAMADOS.
DO NOT USE ZigBee DEVICES TO CONTROL ELECTRIC SEGÚN EL EQUIPO DEL QUE SE TRATE, ESTE
FUNCIONAMIENTO ACCIDENTAL O SIN SUPERVISIÓN
HEATERS OR ANY OTHER APPLIANCES WHICH MAY
PRESENT A HAZARDOUS CONDITION DUE TO PODRÍA CREAR UNA SITUACIÓN PELIGROSA. POR
UNATTENDED OR UNINTENTIONAL OR AUTOMATIC TALES MOTIVOS, RECOMENDAMOS LO SIGUIENTE:
POWER ON CONTROL.
NO USAR LOS DISPOSITIVOS ZigBee PARA
AVERTISSEMENT
CONTROLAR CALENTADORES ELÉCTRICOS U OTROS
APARATOS ELECTRODOMÉSTICOS QUE PUDIERAN
RISQUE D'INCENDIE IMPLICAR UN PELIGRO DEBIDO A UN ENCENDIDO SIN
SUPERVISIÓN, ACCIDENTAL O AUTOMÁTICO.
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
POUR RÉDUIRE LES RISQUES DE CHOCS
ÉLECTRIQUES, CE PRODUIT COMPREND UNE FICHE
MISE À LA TERRE CONSTITUÉE D'UNE TROISIÈME
BROCHE (MISE À LA TERRE). CETTE FICHE NE PEUT
ÊTRE INSÉRÉE QUE DANS UNE PRISE DE COURANT À
LA TERRE. SI LA FICHE NE PEUT ÊTRE INSÉRÉE DANS NOT FOR USE WITH MEDICAL OR LIFE
LA PRISE, COMMUNIQUEZ AVEC UN ÉLECTRICIEN SUPPORT EQUIPMENT
QUALIFIÉ QUI INSTALLERA UNE PRISE ADÉQUATE.
ZigBee enabled devices should never be
NE CHANGEZ PAS LA PRISE DE QUELQUE MANIÈRE
used to supply power to, or control the
QUE CE SOIT.
On/Off status of medical and/or
COMMANDE DES APPAREILS :
life support equipment.
SOYEZ TRÈS PRUDENT LORSQUE VOUS UTILISEZ
LES DISPOSITIFS ZigBee POUR COMMANDER LES NE PAS UTILISER AVEC UN ÉQUIPEMENT
APPAREILS. LE DISPOSITIF ZigBee PEUT ÊTRE UTILISÉ
™ MÉDICAL OU DE SURVIE
DANS UNE SALLE DIFFÉRENTE DE CELLE DANS
Les dispositifs compatibles avec la
LAQUELLE SE TROUVE L'APPAREIL COMMANDÉ
technologie ZigBee ne devraient
ET UNE ACTIVATION INVOLONTAIRE PEUT AUSSI
jamais être utilisés pour alimenter ou
SE PRODUIRE SI LE MAUVAIS BOUTON EST ACTIVÉ
commander la mise en marche ou l'arrêt
SUR LA TÉLÉCOMMANDE. LES DISPOSITIFS ZigBee
de l'équipement médical ou de survie.
POURRAIENT ÊTRE ACTIVÉS AUTOMATIQUEMENT
À CAUSE D'UN ÉVÉNEMENT PROGRAMMÉ. SELON
SE PROHÍBE SU EMPLEO EN EQUIPO
L'APPAREIL, CES UTILISATIONS INVOLONTAIRES
MÉDICO O EQUIPO PARA EL
ET SANS SUPERVISION PEUVENT ENGENDRER UN
MANTENIMIENTO DE LAS FUNCIONES
RISQUE. POUR CES RAISONS, NOUS RECOMMANDONS
VITALES
CE QUI SUIT :
Los dispositivos ZigBee nunca se deben
N'UTILISEZ PAS LES DISPOSITIFS ZigBee POUR
usar para suministrar energía eléctrica
COMMANDER LES RADIATEURS ÉLECTRIQUES OU al equipo médico o al equipo para el
D'AUTRES APPAREILS QUI POURRAIENT PRÉSENTER mantenimiento de funciones vitales, ni
UN DANGER EN CAS DE COMMANDE D'ACTIVATION para controlar el estado de encendido o
45853GE
IMPRÉVUE, INVOLONTAIRE OU AUTOMATIQUE.
apagado de dichos equipos.
ZB4101
B
Remove from ZigBee Network
From the ZigBee Controller
From your controller or hub interface, choose to remove or delete the lighting device
as instructed. The Smart Switch will be removed from the ZigBee network following indication
from your controller. All configuration parameters will be reset after the Smart Switch is
removed from the network.
Manual Reset
1.Unplug the Smart Switch from the outlet.
2.Hold down the push button.
3.Plug the Smart Switch back into the outlet while holding down the push button.
4.Release button after the Smart Switch is plugged in.
NOTE: If the button is held down more than 4 seconds after being plugged in, the
WARRANTY
JASCO Products warrants this product to be free from manufacturing defects for a
period of two years from the original date of consumer purchase. This warranty is
limited to the repair or replacement of this product only and does not extend to con-
sequential or incidental damage to other products that may be used with this prod-
uct. This warranty is in lieu of all other warranties, expressed or implied. Some states
do not allow limitations on how long an implied warranty lasts or permit the exclusion
or limitation of incidental or consequential damage, so the above limitations may not
apply to you. This warranty gives you specific rights, and you may also have other
rights which vary from state to state. Please contact Customer Service at 800-654-
8483 (option 1) between 7:30AM – 5:00PM CST or via our website (www.jascoproducts.
com) if the unit should prove defective within the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication
pour une période de deux ans à compter de la date de l'achat original par l'acheteur.
Cette garantie se limite exclusivement à la réparation ou au remplacement de ce
produit et n'est pas applicable aux dommages indirects ou accessoires survenus sur
d'autres produits utilisés avec ce produit. Cette garantie se substitue à toute autre
garantie expresse ou implicite. Certains États ne permettent pas de restrictions quant
à la durée d'une garantie implicite ou permettent l'exclusion ou la limitation des
dommages indirects et accessoires; il se peut, par conséquent, que cette garantie
ne s'applique pas dans votre cas. Cette garantie vous confère des droits juridiques
précis; vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez
communiquer avec le service à la clientèle au 1-800-654-8483 (option 1) entre 7 h
30 et 17 h (heure normale du Centre) ou par l'intermédiaire de notre site Web (www.
jascoproducts.com) si l'appareil s'avère défaillant au cours de la période de garantie.
GARANTÍA
JASCO Products garantiza que este producto está libre de defectos de fabricación
durante un periodo de dos años a partir de la fecha original de compra por parte del
consumidor. Esta garantía se limita a la reparación o sustitución de este producto
solamente y no se extiende a daños derivados o accidentales causados a otros
productos que se usen con esta unidad. Esa garantía remplaza a todas las demás
garantías expresas o implícitas. Algunos estados no autorizan limitaciones en cuanto
a la duración de una garantía implícita ni permiten la exclusión o limitación por
daños accidentales o derivados; por lo tanto, puede que las anteriores limitaciones
no apliquen en su caso. Esta garantía le da a usted derechos específicos, y otros que
usted puede tener y que varían según el estado en el que usted reside. Si la unidad
resultare defectuosa dentro del periodo de garantía, comuníquese por favor con
Atención al Cliente al 800-654-8483 (opción 1) entre 7:30 a.m. y 5:00 p.m., Hora del
Centro, o a través de nuestro sitio de internet
JASCO Products Company, Building B
10 E Memorial Rd. Oklahoma City, OK 73114
ELECTRODOMÉSTICOS:
SPECIFICATIONS
Power 120VAC, 60Hz
Signal (Frequency) 2.4 Ghz IEEE 802.15.4
Maximum load for both outlets 15 Amps, 1800W Resistive
Maximum load for the ZigBee controlled outlet: 600W Incandescent,
1800W Resistive
Range: Up to 120 feet line of sight between the Wireless Controller and the closest ZigBee
receiver module.
Operating Temperature Range: 32-104° F (0-40° C)
For indoor use only.
Specifications subject to change without notice due to continuing product improvement
SPÉCIFICATIONS
Alimentation : 120 V c.a., 60 Hz
Signal (fréquence) : 2.4 Ghz IEEE 802.15.4
Charge maximale pour les deux prises : résistance de 1800 W (15 A)
Charge maximale pour la prise commandée ZigBee : 600 watts (incandescent),
moteur de 1 / HP ou résistance de 1800 watts.
3
Portée : Distance à vue entre la télécommande et le module de réception ZigBee le
plus proche allant jusqu'à 120 pi.
Plage de températures de fonctionnement : de 32 à 104 °F (de 0 à 40 °C).
Utilisation intérieure uniquement.
En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
changements sans préavis.
ESPECIFICACIONES:
Alimentación: 120 VCA, 60 Hz
Señal (frecuencia): 2.4 Ghz IEEE 802.15.4
Carga máxima para las dos tomas: 15 A, 1800 W resistiva
Carga máxima para la toma controlada por ZigBee: 600 W
Incandescente, 1 / HP motor o 1800 W resistiva
3
Alcance: Hasta 120 pies (36.6m) en línea de visión directa entre el control remoto y el
módulo receptor ZigBee más cercano.
Rango de temperatura de funcionamiento: 32-104° F (0-40° C)
Sólo para uso en espacios interiores.
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto
A. ZigBee controlled outlet
This outlet can remotely turn On/Off the
connected device
C
B. Manual/Program button
Single press — turn the lamp On/Off
Press and hold while plugging in — reset to factory defaults
C. Pass through AC outlet
This space-saving outlet is always on and
is not controlled by ZigBee
(Reset Device)
Smart Switch will NOT reset and will remain with the current network. If the
button is held down more than 10 seconds repeat manual reset steps 1–4
1 / HP Motor or
3
