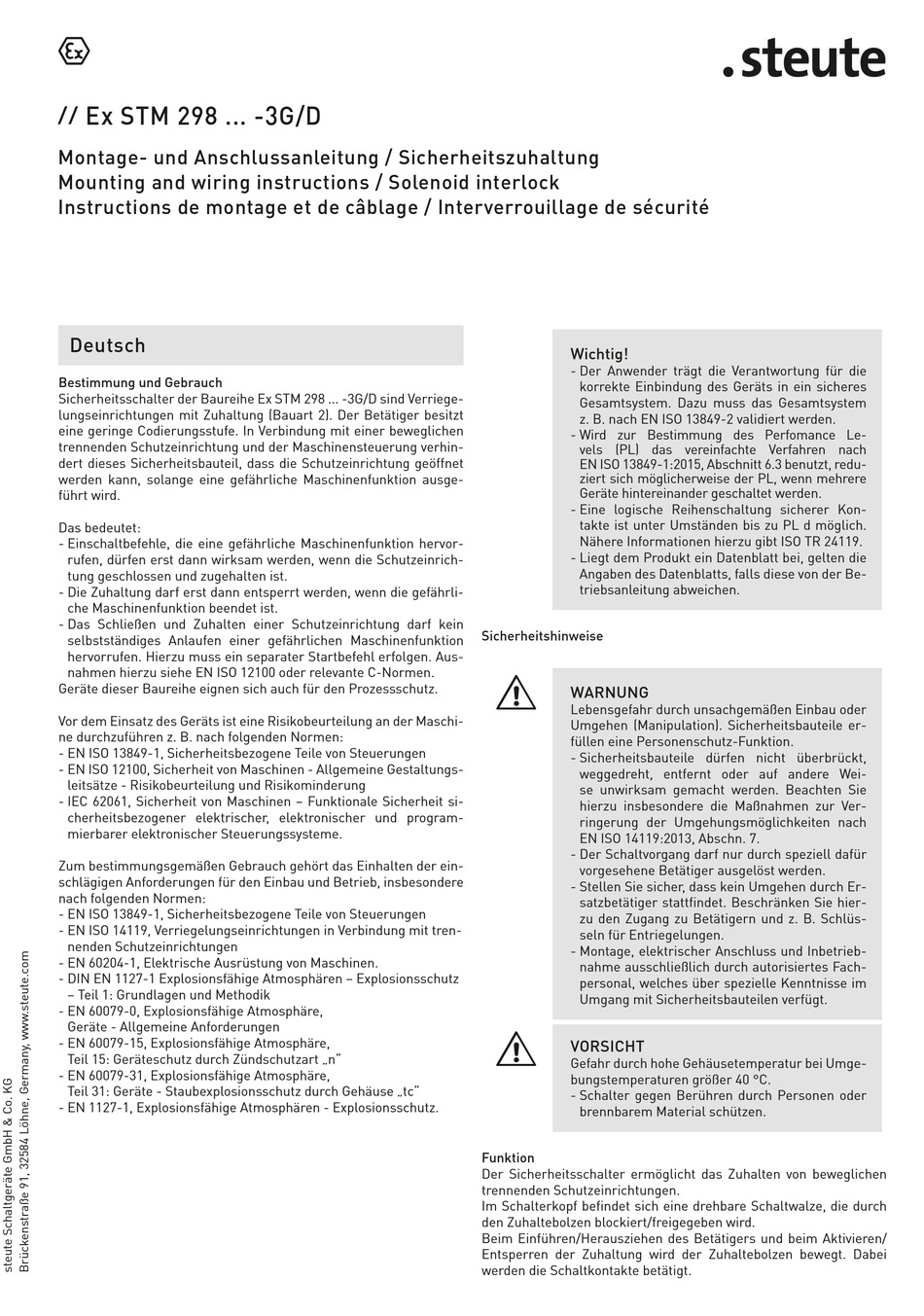

Ex STM 298 ... -3G/D
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Interverrouillage de sécurité
Deutsch
Bestimmung und Gebrauch
Sicherheitsschalter der Baureihe Ex STM 298 ... -3G/D sind Verriege-
lungseinrichtungen mit Zuhaltung (Bauart 2). Der Betätiger besitzt
eine geringe Codierungsstufe. In Verbindung mit einer beweglichen
trennenden Schutzeinrichtung und der Maschinensteuerung verhin-
dert dieses Sicherheitsbauteil, dass die Schutzeinrichtung geöffnet
werden kann, solange eine gefährliche Maschinenfunktion ausge-
führt wird.
Das bedeutet:
- Einschaltbefehle, die eine gefährliche Maschinenfunktion hervor-
rufen, dürfen erst dann wirksam werden, wenn die Schutzeinrich-
tung geschlossen und zugehalten ist.
- Die Zuhaltung darf erst dann entsperrt werden, wenn die gefährli-
che Maschinenfunktion beendet ist.
- Das Schließen und Zuhalten einer Schutzeinrichtung darf kein
selbstständiges Anlaufen einer gefährlichen Maschinenfunktion
hervorrufen. Hierzu muss ein separater Startbefehl erfolgen. Aus-
nahmen hierzu siehe EN ISO 12100 oder relevante C-Normen.
Geräte dieser Baureihe eignen sich auch für den Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschi-
ne durchzuführen z. B. nach folgenden Normen:
- EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
- EN ISO 12100, Sicherheit von Maschinen - Allgemeine Gestaltungs-
leitsätze - Risikobeurteilung und Risikominderung
- IEC 62061, Sicherheit von Maschinen – Funktionale Sicherheit si-
cherheitsbezogener elektrischer, elektronischer und program-
mierbarer elektronischer Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der ein-
schlägigen Anforderungen für den Einbau und Betrieb, insbesondere
nach folgenden Normen:
- EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
- EN ISO 14119, Verriegelungseinrichtungen in Verbindung mit tren-
nenden Schutzeinrichtungen
- EN 60204-1, Elektrische Ausrüstung von Maschinen.
- DIN EN 1127-1 Explosionsfähige Atmosphären – Explosionsschutz
– Teil 1: Grundlagen und Methodik
- EN 60079-0, Explosionsfähige Atmosphäre,
Geräte - Allgemeine Anforderungen
- EN 60079-15, Explosionsfähige Atmosphäre,
Teil 15: Geräteschutz durch Zündschutzart „n"
- EN 60079-31, Explosionsfähige Atmosphäre,
Teil 31: Geräte - Staubexplosionsschutz durch Gehäuse „tc"
- EN 1127-1, Explosionsfähige Atmosphären - Explosionsschutz.
Wichtig!
- Der Anwender trägt die Verantwortung für die
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
- Wird zur Bestimmung des Perfomance Le-
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2015, Abschnitt 6.3 benutzt, redu-
ziert sich möglicherweise der PL, wenn mehrere
Geräte hintereinander geschaltet werden.
- Eine logische Reihenschaltung sicherer Kon-
takte ist unter Umständen bis zu PL d möglich.
Nähere Informationen hierzu gibt ISO TR 24119.
- Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der Be-
triebsanleitung abweichen.
Sicherheitshinweise
=
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile er-
füllen eine Personenschutz-Funktion.
- Sicherheitsbauteile dürfen nicht überbrückt,
weggedreht, entfernt oder auf andere Wei-
se unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
- Der Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden.
- Stellen Sie sicher, dass kein Umgehen durch Er-
satzbetätiger stattfindet. Beschränken Sie hier-
zu den Zugang zu Betätigern und z. B. Schlüs-
seln für Entriegelungen.
- Montage, elektrischer Anschluss und Inbetrieb-
nahme ausschließlich durch autorisiertes Fach-
personal, welches über spezielle Kenntnisse im
Umgang mit Sicherheitsbauteilen verfügt.
=
VORSICHT
Gefahr durch hohe Gehäusetemperatur bei Umge-
bungstemperaturen größer 40 °C.
- Schalter gegen Berühren durch Personen oder
brennbarem Material schützen.
Funktion
Der Sicherheitsschalter ermöglicht das Zuhalten von beweglichen
trennenden Schutzeinrichtungen.
Im Schalterkopf befindet sich eine drehbare Schaltwalze, die durch
den Zuhaltebolzen blockiert/freigegeben wird.
Beim Einführen/Herausziehen des Betätigers und beim Aktivieren/
Entsperren der Zuhaltung wird der Zuhaltebolzen bewegt. Dabei
werden die Schaltkontakte betätigt.
