G These instructions are organised in the following sections:
I.
General instructions
II. Possible uses
III. Pack contents
I.
General instructions
The window security devices 2510 and 2520 are fitted on the inside
of windows (lock side/handle side) and are suitable for all standard
windows and french windows that open inwards. These fitting
instructions cannot cover every single possible use for ABUS 2510 and
2520. If in doubt ask your local dealer. The best possible protection is
achieved if you proceed in accordance with these fitting and operating
instructions. The fastening screws should be tightened manually with
an appropriate tool to prevent excessive turning. The manufacturer
accepts no liability for any injuries or damage caused by fitting and/or
improper handling!
II. Possible uses
ABUS 2510 is suitable for all single-sash windows and french windows
that open inwards with a rebate thickness of 13 to 20 mm, DIN-right
and DIN-left mounted. ABUS 2520 is suitable for all double-sash
windows and french windows that open inwards with a middle bar
and a sash distance of at least 20 mm.
The window security devices are locked without a key
= maximum operating convenience.
On principle it is recommended that you fit 2 security devices on
the lock side and further security devices (ABUS FAS 97 or FAS 101)
on the hinge side.
III. Pack contents
•
1 security device
•
1 set of plastic bases
•
2 screws 5.5 x 60 mm
IV. Tools
•
Metric tape measure
•
Cross-tip screwdriver
•
Hand-drill (suitable for 12 mm drill bit)
•
Twist drill bits 4 Ø mm and 12 Ø mm
V. Installation instructions
Check by measuring whether your windows/french windows are of
the minimum sizes indicated in fig. 2.
The drilling depths/the screw lengths have to be adapted to the local
conditions.
Avoid the drill bit or screw protruding from the back.
If necessary work with a drill depth-stop, procure shorter screws or
shorten the screws provided.
Do not damage any movable parts, seals or panes when drilling.
Note:
On plastic windows with no metal inlay you can fasten the security
devices to make them highly resistant using the ABUS Fastening Set
IM 100 (available in the shops). This is why the security bolt already
has a thread for claw-like bolting.
Fitting:
1. Determine fitting position.
2. Place the bolt horizontally. Press the screw caps out of the
screw-down plate from below (fig 3.)
3. Mark drill hole A (fig. 4).
Use one of the plastic bases as an aid.
Pre-drill hole A about 47 mm deep with Ø 4 mm bit
and drill 47 mm deep with Ø 12 mm bit.
Insert lock with bolt and mark drill holes B,
pre-drill about 47 mm deep with Ø 4 mm bit.
For plastic windows with no metal inlay see fitting instructions
for the recommended accessory IM 100.
4. Underlay security devices 2510 and 2520 with plastic bases
until there is a gap of about 2 mm between the sash and the bolt
(fig. 5).
5. Screw on security device with 2 screws 5.5 x 60 mm through
holes B.
6. Check that the security device works and the window is operable.
7. Press the screw caps on (fig. 6).
VI. Operation
To lock the bolt without a key turn until the end point.
Use the key to unlock and unbolt. The locking position is immediately
recognisable.
Note:
Window Security Devices 2510 and 2520 can be equipped keyed-alike
with many ABUS security products, i.e. you lock all the security devices
with the same key.
Abb. / fig.
schéma
afb. / ill. 3
G
Subject to technical alterations. No liability for mistakes and printing errors. ABUS © 2006
F
Nous nous réservons le droit de toutes modifications techniques. Nous n'assumons aucune responsabilité pour des erreurs ou défauts d'impression

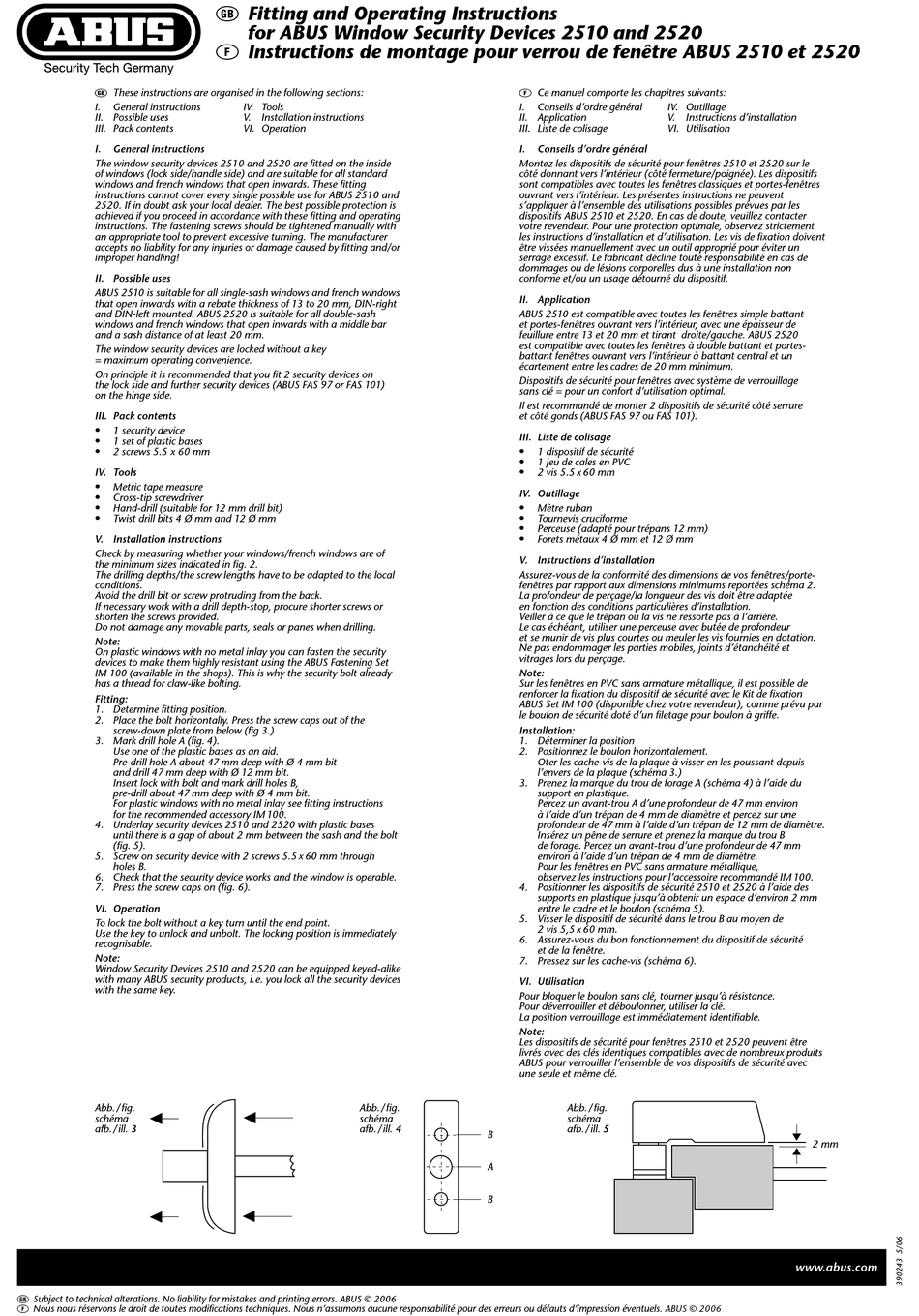

G Fitting and Operating Instructions
for ABUS Window Security Devices 2510 and 2520
F Instructions de montage pour verrou de fenêtre ABUS 2510 et 2520
IV. Tools
V. Installation instructions
VI. Operation
Abb. / fig.
schéma
afb./ ill. 4
F Ce manuel comporte les chapitres suivants:
I.
Conseils d'ordre général
II. Application
III. Liste de colisage
I.
Conseils d'ordre général
Montez les dispositifs de sécurité pour fenêtres 2510 et 2520 sur le
côté donnant vers l'intérieur (côté fermeture/poignée). Les dispositifs
sont compatibles avec toutes les fenêtres classiques et portes-fenêtres
ouvrant vers l'intérieur. Les présentes instructions ne peuvent
s'appliquer à l'ensemble des utilisations possibles prévues par les
dispositifs ABUS 2510 et 2520. En cas de doute, veuillez contacter
votre revendeur. Pour une protection optimale, observez strictement
les instructions d'installation et d'utilisation. Les vis de fixation doivent
être vissées manuellement avec un outil approprié pour éviter un
serrage excessif. Le fabricant décline toute responsabilité en cas de
dommages ou de lésions corporelles dus à une installation non
conforme et/ou un usage détourné du dispositif.
II. Application
ABUS 2510 est compatible avec toutes les fenêtres simple battant
et portes-fenêtres ouvrant vers l'intérieur, avec une épaisseur de
feuillure entre 13 et 20 mm et tirant droite/gauche. ABUS 2520
est compatible avec toutes les fenêtres à double battant et portes-
battant fenêtres ouvrant vers l'intérieur à battant central et un
écartement entre les cadres de 20 mm minimum.
Dispositifs de sécurité pour fenêtres avec système de verrouillage
sans clé = pour un confort d'utilisation optimal.
Il est recommandé de monter 2 dispositifs de sécurité côté serrure
et côté gonds (ABUS FAS 97 ou FAS 101).
III. Liste de colisage
•
1 dispositif de sécurité
•
1 jeu de cales en PVC
•
2 vis 5.5 x 60 mm
IV. Outillage
•
Mètre ruban
•
Tournevis cruciforme
•
Perceuse (adapté pour trépans 12 mm)
•
Forets métaux 4 Ø mm et 12 Ø mm
V. Instructions d'installation
Assurez-vous de la conformité des dimensions de vos fenêtres/porte-
fenêtres par rapport aux dimensions minimums reportées schéma 2.
La profondeur de perçage/la longueur des vis doit être adaptée
en fonction des conditions particulières d'installation.
Veiller à ce que le trépan ou la vis ne ressorte pas à l'arrière.
Le cas échéant, utiliser une perceuse avec butée de profondeur
et se munir de vis plus courtes ou meuler les vis fournies en dotation.
Ne pas endommager les parties mobiles, joints d'étanchéité et
vitrages lors du perçage.
Note:
Sur les fenêtres en PVC sans armature métallique, il est possible de
renforcer la fixation du dispositif de sécurité avec le Kit de fixation
ABUS Set IM 100 (disponible chez votre revendeur), comme prévu par
le boulon de sécurité doté d'un filetage pour boulon à griffe.
Installation:
1. Déterminer la position
2. Positionnez le boulon horizontalement.
Oter les cache-vis de la plaque à visser en les poussant depuis
l'envers de la plaque (schéma 3.)
3. Prenez la marque du trou de forage A (schéma 4) à l'aide du
support en plastique.
Percez un avant-trou A d'une profondeur de 47 mm environ
à l'aide d'un trépan de 4 mm de diamètre et percez sur une
profondeur de 47 mm à l'aide d'un trépan de 12 mm de diamètre.
Insérez un pêne de serrure et prenez la marque du trou B
de forage. Percez un avant-trou d'une profondeur de 47 mm
environ à l'aide d'un trépan de 4 mm de diamètre.
Pour les fenêtres en PVC sans armature métallique,
observez les instructions pour l'accessoire recommandé IM 100.
4. Positionner les dispositifs de sécurité 2510 et 2520 à l'aide des
supports en plastique jusqu'à obtenir un espace d'environ 2 mm
entre le cadre et le boulon (schéma 5).
5. Visser le dispositif de sécurité dans le trou B au moyen de
2 vis 5,5 x 60 mm.
6. Assurez-vous du bon fonctionnement du dispositif de sécurité
et de la fenêtre.
7. Pressez sur les cache-vis (schéma 6).
VI. Utilisation
Pour bloquer le boulon sans clé, tourner jusqu'à résistance.
Pour déverrouiller et déboulonner, utiliser la clé.
La position verrouillage est immédiatement identifiable.
Note:
Les dispositifs de sécurité pour fenêtres 2510 et 2520 peuvent être
livrés avec des clés identiques compatibles avec de nombreux produits
ABUS pour verrouiller l'ensemble de vos dispositifs de sécurité avec
une seule et même clé.
Abb./ fig.
schéma
afb./ill. 5
B
A
B
éventuels. ABUS © 2006
IV. Outillage
V. Instructions d'installation
VI. Utilisation
2 mm
