hepco & becker 7003530 00 01 Mounting Instructions

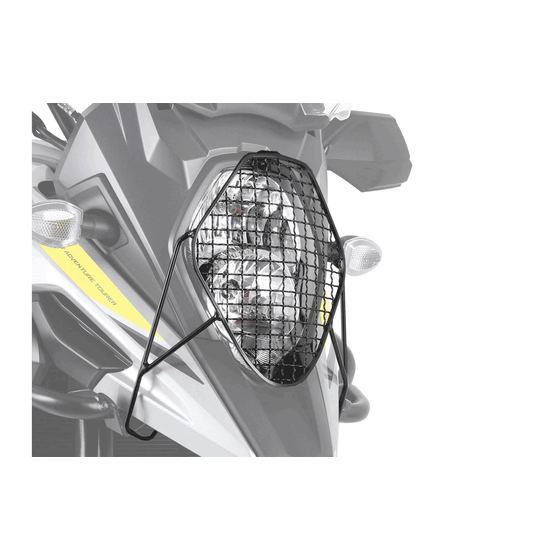

Lampenschutzgitter / Headlight grilles
SUZUKI V-Strom 1000 ABS / XT
Baujahr 2014-2016 / date of manufacture 2014-2016
6
Artikel Nr.: / Item-no.:
3530
700 00 01
schwarz/black
INHALT

CONTENTS

1 Lampengitter
2 Inbusschrauben M8x50
2 Aludistanzen ø18 x ø9 x 5mm
1 Gummipuffer
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
VORBEREITUNG
PREPARING
1 Headlight grilles
2 allen screws M8x50
2 alu spacer ø18 x ø9 x 5mm
1 rubber bumper
Gummipuffer an der Oberseite einziehen.
Stick rubber bumper at the top.
HINWEIS
Das Lampengitter kann nur in
Verbindung mit dem H&B
Tankschutzbügel
(Art.-Nr. 5023530 oder dem
optional einzeln erhältlichen
Halteadapter vorne
(Art.-Nr. 700008551)
montiert werden!
Das Lampengitter ist für den
Offroad-Einsatz entwickelt
worden und hat keine TÜV-
Zulassung.
NOTICE
This headlight grilles can only
be installed in connection with
the H&B tank guard
(Item No. 5023530) or the
holding adapter front
(sold separately. item No.
700008551).
1
