Easyrack
Artikel Nr.: / Item-no.:
2508
661
01 01
Kawasaki KLX 250
INHALT
CONTENTS
1x
702.286HB Adapterplatte
1x
702.287HB Stützstrebe links
1x
702.288HB Stützstrebe rechts
Bei Bestellung eines Aluracks zusätzlich:
1x
799.901HB Alu-Rack
1x
799.902HB TC-Bügel für Alu-Rack
1x
799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x
700008650 Easyrack
1x
700008647 Abdeckblende links
1x
700008648 Abdeckblende rechts
1x
Schraubensatz:
4
Zylinderschrauben M6 x12
2
Senkinbusschrauben M8 x 50
2
Zylinderschrauben M6 x 40
2
Sechskantschrauben M6 x 45
(durchgehendes Gewinde)
2
Aludistanz Ø15xØ9x15 mm
2
Aludistanz Ø18xØ9x5 mm
2
Zylinderschrauben M6x20
2
Zylinderschrauben M6x25
4
Viereck-Scheiben 20 x 20 x ø6,4
6
Selbstsichernde Mutter M6
2
Tensilockmuttern M8
8
U-Scheibe Ø6,4
Alurack
Alurack
Artikel Nr.: / Item-no.:
650
schwarz/black
2508
01 01
schwarz/black
1x
1x
1x
When ordering a Alurack:
1x
1x
1x
When ordering a Easyrack:
1x
1x
1x
1x
702.286HB adapter plate
702.287HB adapter tube left
702.288HB adapter tube right
799.901HB alu-rack
799.902HB bow for Alu-rack
799.903HB plastic cover for rack
700008650 Easyrack
700008647 plastic cover left
700008648 plastic cover right
Screw kit:
4
allen screw M6 x12
2
countersunk screw M8 x 50
2
allen screw M6 x 40
2
hexagon bolts M6 x 45
(full thread)
2
spacer Ø15xØ9x15 mm
2
spacer Ø18xØ9x5 mm
2
allen screw M6x20
2
allen screw M6x25
4
special washer 20 x 20 x ø6,4
6
self lock nut M6
2
tensilock nut M8
8
washer ø6,4
Easyrack - Symbol
1
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6612508 01 01
Summary of Contents for hepco & becker 6612508 01 01

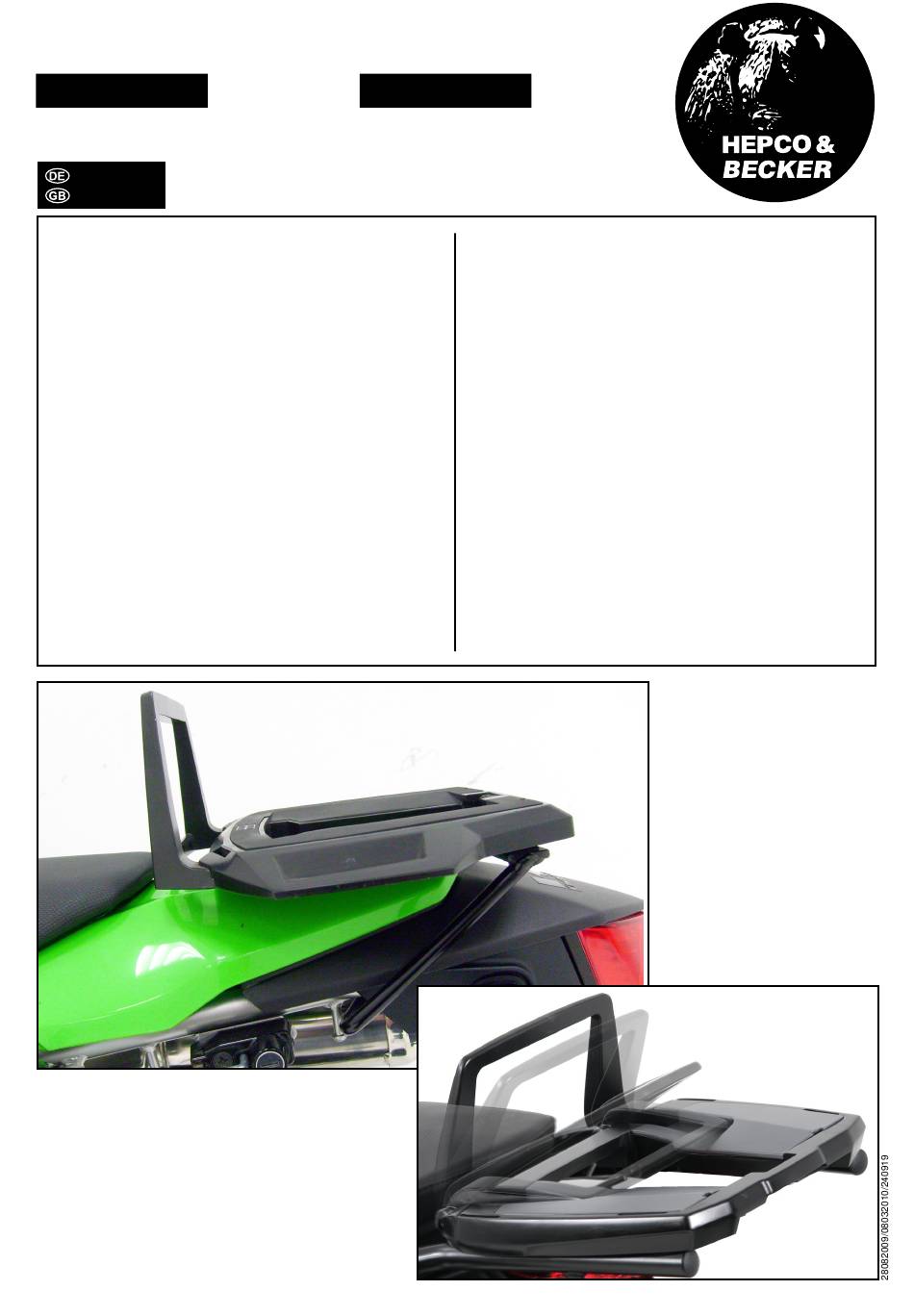

- Page 1 Easyrack Alurack Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 2508 2508 01 01 01 01 schwarz/black schwarz/black Kawasaki KLX 250 INHALT CONTENTS 702.286HB Adapterplatte 702.286HB adapter plate 702.287HB Stützstrebe links 702.287HB adapter tube left 702.288HB Stützstrebe rechts 702.288HB adapter tube right Bei Bestellung eines Aluracks zusätzlich: When ordering a Alurack: 799.901HB Alu-Rack...
- Page 2 Easyrack Alurack Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 2508 2508 01 01 01 01 schwarz/black schwarz/black Kawasaki KLX 250 BENÖTIGTE WERKZEUGE TOOLS REQUIRED Verlängerung/extension Ratsche/Ratchet WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Easyrack Alurack Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 2508 2508 01 01 01 01 schwarz/black schwarz/black Kawasaki KLX 250 VORBEREITUNG PREPARING Demontieren Sie die Seitendeckel rechts und links sowie die Sitzbank und die Werkzeugtasche - diese entfällt! Entfernen Sie die Verschraubung der hinteren Sitzbankverkleidung, ganz hinten im Radlauf.
- Page 4 Easyrack Alurack Artikel Nr.: / Item-no.: Artikel Nr.: / Item-no.: 2508 2508 01 01 01 01 schwarz/black schwarz/black Kawasaki KLX 250 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Alurack: Montage des Aluracks/Easyracks: Hinten: Das Rack wird mit den Zylinderschrauben M6 x 25,Viereck-Scheiben 20 x 20 x ø6,4, U-Scheiben ø6,4 und selbstsichernden Muttern M6 an den deckungsgleich vorhandenen Bohrungen in der...
