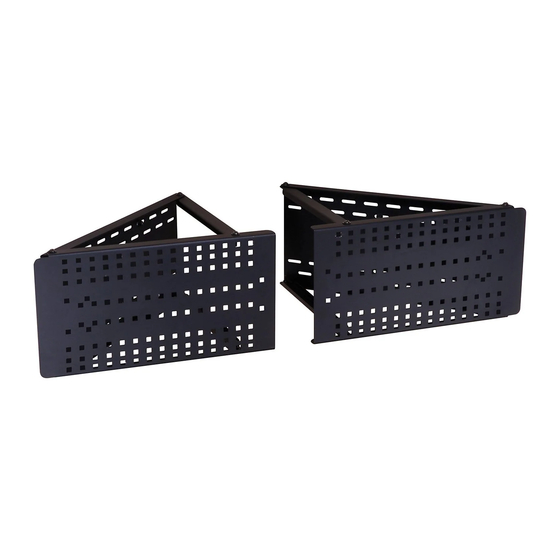

Flat panel corner mounting accessory for 32" – 60" lcd and plasma screens
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

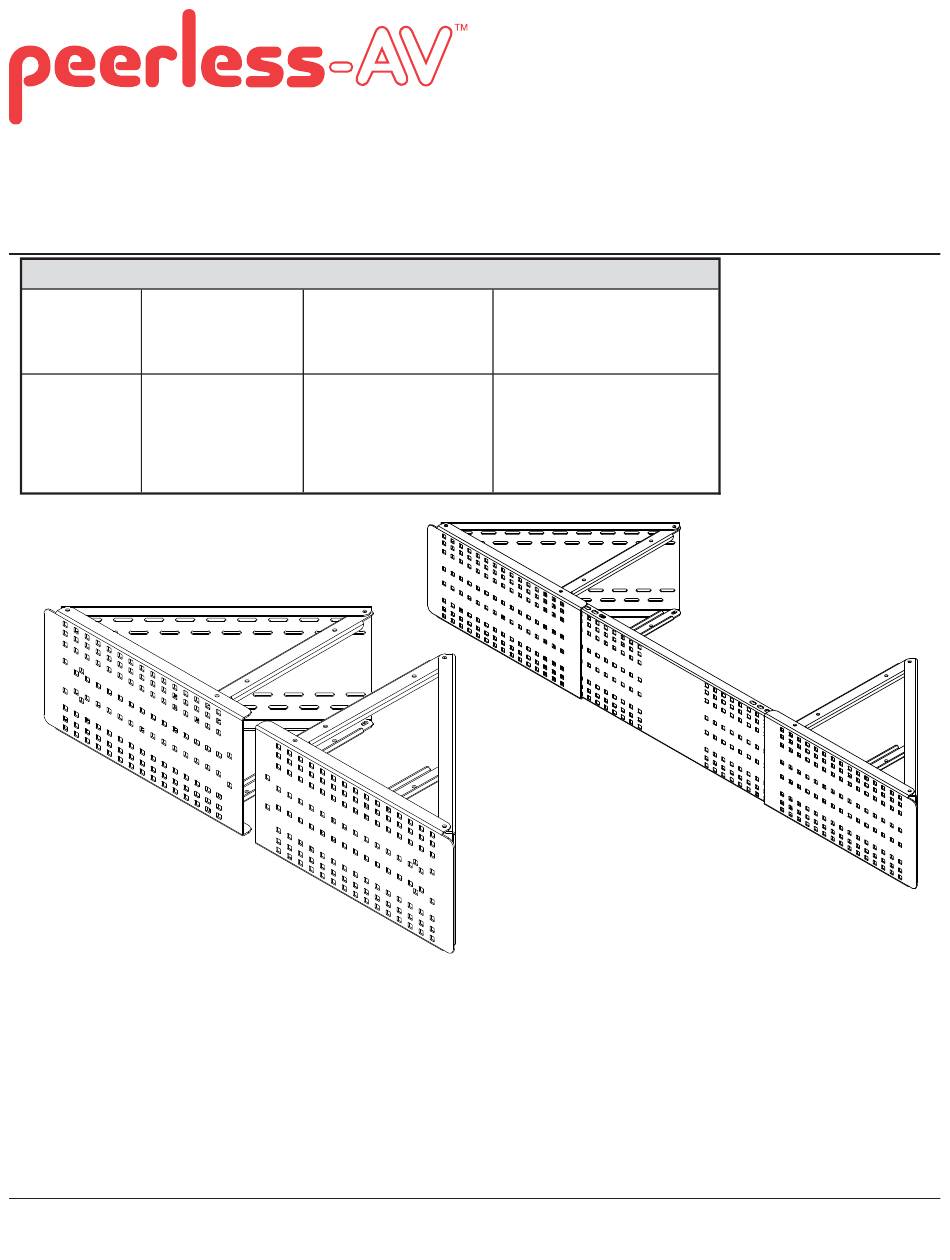

Installation and Assembly:
Flat Panel Corner Mounting Accessory
for 32" – 60" LCD and Plasma Screens
Model
Screen Size Range
CM50, CM50-S
CM60, CM60-S
Features
• Allows screen to fit in corner where space is limited
• CM50(-S) wall units expand to support compatible flat/tilt wall mounts for
screens from 32" – 50"
• CM60(-S) includes additional support plate to accommodate compatible
flat/tilt wall mounts for screens from 40" – 60"
• Wall units accommodate speakers when used with smaller screens (wall
unit maybe visible with some smaller screens)
• Accessory shelf available for A/V components (sold separately)
• Mounts to wood studs, concrete, cinder block
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Maximum Load Capacity
175 lb (79.4 kg)
32"-50"
40"-60"
200 lb (90.8 kg)
CM50, CM50-S
Compatibility
SF640/ST640
PF640/PT640
SF650/ST650
PF650/PT650
ONE-TP (2-plate configuration)
SF640/ST640
PF640/PT640
SF650/ST650
PF650/PT650
SF660/ST660
PF660/PT660
ONE-TP (3-plate configuration)
1 of 30
ISSUED: 07-22-08 SHEET #: 120-9054-2 09-30-11
CM60, CM60-S

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CM50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for peerless-AV CM50

  • Page 1 CM50, CM50-S Features • Allows screen to fit in corner where space is limited • CM50(-S) wall units expand to support compatible flat/tilt wall mounts for screens from 32" – 50" • CM60(-S) includes additional support plate to accommodate compatible flat/tilt wall mounts for screens from 40"...
  • Page 2: Table Of Contents

    Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
  • Page 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Description Qty. CM50 CM50-S CM60 CM60-S interface plate 120-1075 120-4075 120-1075 120-4075 wall plate 120-1076 120-4076 120-1076 120-4076...
  • Page 4: Installation To Interior Corner Wood Stud Walls

    Installing to Interior Corner Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 5: Installation To Exterior Corner Wood Stud Walls

    Installing to Exterior Corner Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 6: Installation To Interior Concrete Or Cinder Block Walls

    Installing to Interior Corner Concrete or Cinder Block Wall WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Page 7: Installation To Exterior Concrete Or Cinder Block Walls

    Installing to Exterior Corner Concrete or Cinder Block Wall WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Page 8: Attaching Interface Plate And Center Plate

    Attaching Interface Plate Attach interface plate (A) to wall plate (B) using two sets of 1/4-20 x 1" round phillips head screws (G), 1/4" fl at washers (J) and 1/4-20 fl anged serrated locknuts (H) as shown in fi g 2.1 or 2.2 for interior corners or fi...
  • Page 9 Installing Support Brackets and Center Plate NOTE: Use center plate (D) when mounting pattern for wall plate of mount is narrower than opening between interface plates (A). Attach support brackets (C) to rear of wall plate (B) using 1/4-20 x 1" round phillips head screw (G), 1/4"...
  • Page 10: Installing Speaker Mounts

    Align wall plate of wall mount with interface plates (A) to determine location of cage nuts (I) used to secure wall plate to interface plates. Install cage nuts from rear side of interface plates (A) as shown in detail 2. NOTE: Install wall plate and remaining wall mount assembly according to instructions provided with wall mount.
  • Page 11 CARACTERÍSTICAS • Permite que la pantalla se acomode en una esquina, donde el espacio es limitado • Las unidades para pared CM50(-S) se expanden para sostener los soportes de pared compatibles planos o inclinables para pantallas de 32" – 50"...
  • Page 12 Español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar el producto hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente al 1-800-865-2112.
  • Page 13: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas podrían verse ligeramente diferentes a las ilustradas. Lista de piezas Cantidad CM50 CM50-S CM60 CM60-S Descripción placa de interface 120-1075 120-4075 120-1075...
  • Page 14: Instalación En Una Esquina Interior De Una Pared Con Montantes De Madera

    Español Instalación en una esquina interior de una pared con montantes de madera ADVERTENCIA • El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi jadores y componentes. •...
  • Page 15: Instalación En Una Esquina Exterior De Una Pared Con Montantes De Madera

    Español Instalación en una esquina exterior de una pared con montantes de madera ADVERTENCIA • El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi jadores y componentes. •...
  • Page 16: Instalación En Una Esquina Interior De Una Pared Concreto

    Español Instalación en una esquina interior de una pared concreto ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto.
  • Page 17: Instalación En Una Esquina Exterior De Una Pared Concreto

    Español Instalación en una esquina exterior de una pared concreto ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto.
  • Page 18: Fijar La Placa De Interface Y La Placa Central

    Español Fijar la placa de interface Fije la placa de interface (A) a la placa de pared (B) usando un tornillo phillips de cabeza redonda de 1/4-20 x 1" (G), una arandela plana de 1/4" (J) y una contratuerca dentada bridada de 1/4-20 (H), como se muestra en la fi...
  • Page 19 Español Instalación de los Soportes Sostenedores y la Placa Central NOTA: Utilice la placa central (D) si la confi guración de montaje de la placa de pared es más estrecha que la apertura entre las placas de interface (A). Fije los soportes sostenedores (C) a la parte trasera de la placa de pared (B) usando un tornillo phillips de cabeza redonda de 1/4-20 x 1"...
  • Page 20: Instalación De Los Soportes Para Altavoces

    Español Alinee la placa de pared del soporte de pared con las placas de interface (A) para señalar la ubicación de las tuercas en jaula (I), que se utilizan para fi jar la placa de pared a las placas de interface.
  • Page 21 CARACTÉRISTIQUES • Permet d’installer l’écran dans un coin lorsque l’espace est limité • CM50(-S) les unités murales sont extensibles pour convenir aux supports muraux plats inclinables compatibles pour écrans de 32 – 50 po • CM60(-S) comprend une plaque de soutien supplémentaire pour convenir aux supports muraux plats/inclinables compatibles pour écrans de 40 –...
  • Page 22 Remarque : lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. Français AVERTISSEMENT • Ne commencez pas à installer ce produit avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
  • Page 23: Liste Des Pièces

    Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Liste des pièces CM50 CM50-S CM60 CM60-S Descripción Qté plaque d’interconnexion 120-1075 120-4075 120-1075...
  • Page 24: Installation Au Coin Intérieur De Murs À Montants En Bois

    Français Installation au coin intérieur de murs à montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage ex- cessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 25: Installation Au Coin Extérieur De Murs À Montants En Bois

    Français Installation au coin extérieur de murs à montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage ex- cessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 26: Installation Au Coin Intérieur De Murs En Béton

    Français Installation au coin intérieur de murs en béton AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
  • Page 27: Installation Au Coin Extérieur De Murs En Béton

    Installation au coin extérieur de murs en béton Français AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
  • Page 28: Fixation De La Plaque D'interconnexion Et De La Plaque Centrale

    Français Fixation de la plaque d’interconnexion Fixez la plaque d’interconnexion (A) à la plaque murale (B) à l’aide d’une vis Phillips à tête ronde 1/4-20 x 1 po (G), d’une rondelle plate 1/4 po (J) et d’un écrou de blocage à embase crantée 1/4-20 (H) comme illustré à la fi g 2.1 ou 2.2 pour les coins intérieurs ou aux fi...
  • Page 29 Français Installation des pattes de support et de la Plaque Centrale REMARQUE : Utilisez la plaque centrale (D) lorsque la confi guration de montage de la plaque murale est plus étroite que l’ouverture entre les plaques d’interconnexion (A). Fixez les pattes de support (C) à...
  • Page 30: Installation Des Supports De Haut-Parleurs

    Français Alignez la plaque murale sur les plaques d’interconnexion (A) pour déterminer l’emplacement des écrous prisonniers (I) servant à fi xer la plaque murale aux plaques d’interconnexion. Installez les écrous prisonniers à l’arrière des plaques d’interconnexion (A) comme illustré dans le dessin de détail 2.
