last update: 8. 3. 2016

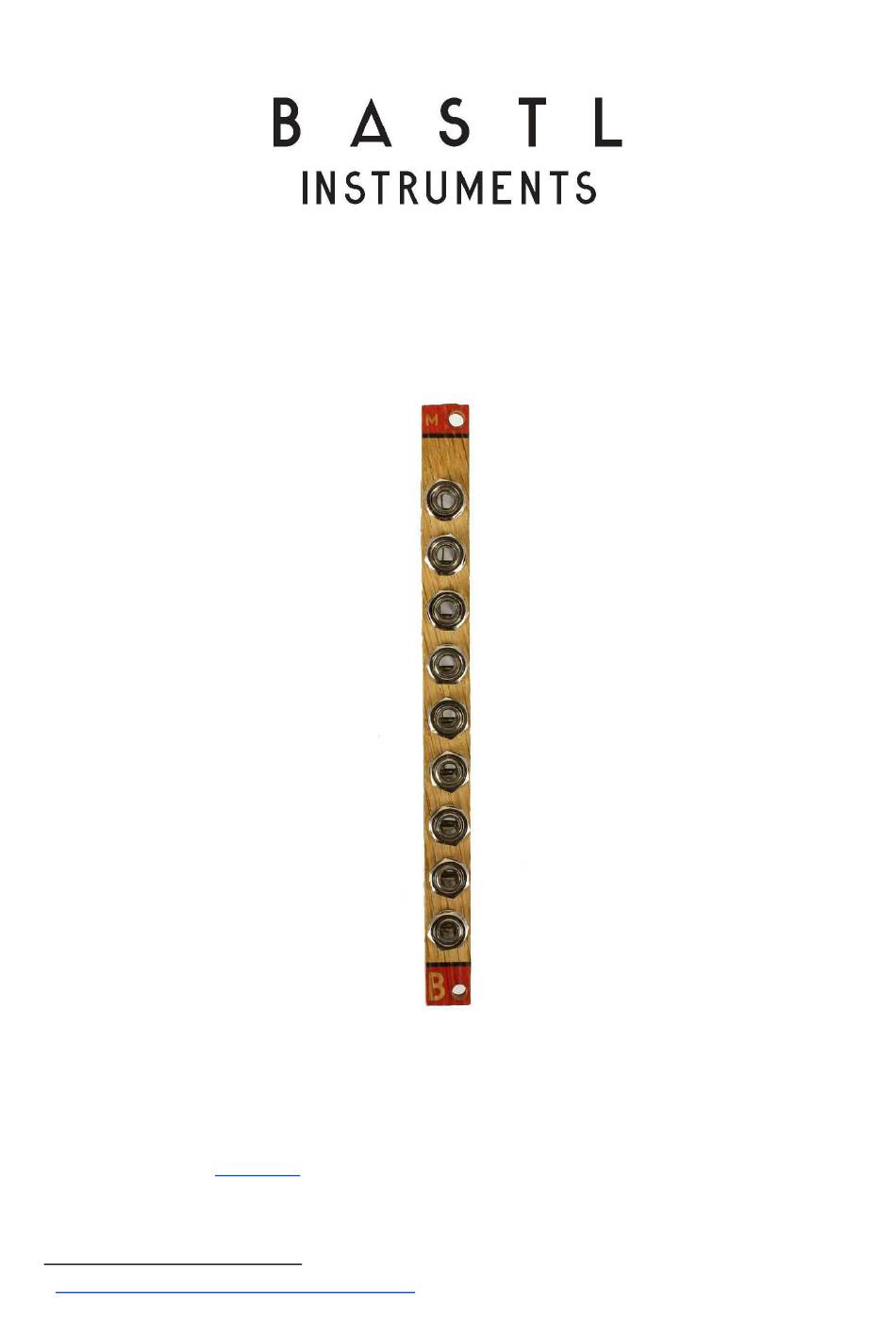

MULTIPLE ­ Assembly Guide
bastl­instruments.com



INTRODUCTION

This guide is for Multiple from Bastl Instruments. This is a beginner level kit. If you have never soldered
before, check out this ​   ​
t utorial first
1
. We even included some of the best quality solder to help you solder
everything faster and better.

  ​
1
h
ttp://www.instructables.com/id/How­to­solder/

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MULTIPLE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bastl Instruments MULTIPLE

Summary of Contents for Bastl Instruments MULTIPLE

  • Page 1     MULTIPLE ­ Assembly Guide  bastl­instruments.com        INTRODUCTION    This guide is for Multiple from Bastl Instruments. This is a beginner level kit. If you have never soldered  before, check out this ​   ​ t utorial first . We even included some of the best quality solder to help you solder  everything faster and better.      ​ ttp://www.instructables.com/id/How­to­solder/  ...
  • Page 2 The Multiple consists of only few components. See Bill of Materials ( ​ B OM ​ )  for detailed list.        Before starting this kit, prepare the following tools :  ● Soldering iron (15­20W)  ● Flush cutters  ● Phillips screwdriver (cross)  ● Wrench No. 8  ● Protective eyewear    We suggest that you work in a clean and a well lit and ventilated environment to avoid accidents or  losing any of the small components.    SOLDERING AND ASSEMBLY    Place all nine  ​ j ack connectors​   into front panel ( ​ w atch out for the orientation!​ )  and secure them with  nuts and washers​ .  ...
  • Page 3   Tighten the jack nuts​   (you do not have to tighten  them too much as you may damage the wooden  panel).                  Prepare the  ​ w ires​ .  Put the isolation off. If they are bent, straighten them. Push one of the wires through  the  ​ o penings in the middle of jack legs​   and solder it.        Solder the other  ​ w ires ​ w ith  ​ s ide legs on jacks​ .  You might start with just one leg soldered. Wait for it to  cool and do the rest.  ...
  • Page 4 Bend the legs​   slightly inwards to fit the module into your system.        Congratulations! You have made it through. At this moment you can choose by cutting the wire how do  you want to split the signal (see the  ​ m anual ​ ) . Then you can add the Multiple to your system. There is no  power connection needed since the multiple is a passive module.     ...
