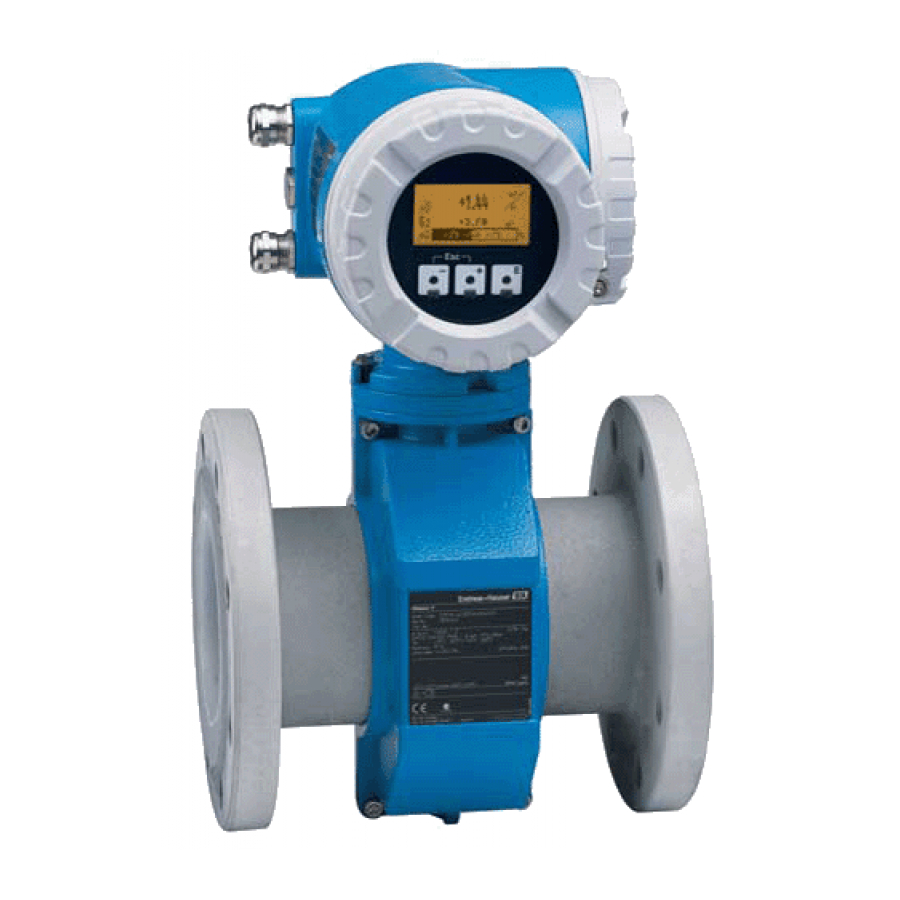

Endress+Hauser Promag Installation Instructions Manual
Kit wireless antenna for extended range
Hide thumbs
Also See for Promag:
- Installation instructions manual (48 pages) ,
- Installation instructions manual (52 pages)
Table of Contents
Advertisement
Available languages
Available languages
Advertisement
Chapters
Table of Contents
Related Manuals for Endress+Hauser Promag
Summary of Contents for Endress+Hauser Promag
- Page 1 Products Solutions Services EA01238D/06/A2/01.18 71385918 Installation Instructions Kit wireless antenna for extended range Promag, Promass 300, 500, 500-digital EN Installation Instructions: EA01238D → 3 DE Einbauanleitung: EA01238D → 13...
-
Page 3: Table Of Contents
Promag, Promass 500 – digital ........ -
Page 4: Overview Of Accessory
1, 2, 3 For custody transfer 1 = Qualified specialist on customer side, 2 = Service technician authorized by Endress+Hauser, 3 = Endress+Hauser (return measuring device to manufacturer) 4 = Check with local approval center if installation/modification must be performed under supervision. -
Page 5: Symbols Used
• Only open housing for a brief period. Avoid the penetration of foreign bodies, moisture or contaminants. • Replace defective seals only with original seals from Endress+Hauser. • If threads are damaged or defective, the measuring device must be repaired. -
Page 6: Tools List
Meaning Indicates additional information. … Series of steps Tools list 30 mm 0.5 × 3.5 mm 3 mm Promag, Promass 300, 500 Mounting the antenna feedthrough 1 → 2 → N ic te r e r g ö ff iz e... - Page 7 ö ff iz e te n s io r ir I/ O N ic te r e rg ö ff iz e te n s io ri r I/ O – – – 3 mm 2.5 Nm (1.8 lbf ft) Endress+Hauser...
- Page 8 Mounting the wireless antenna with cable For detailed information on the electrical connection, see the "Electrical connection" section of the Operating Instructions for the device. For detailed information on commissioning, see the "Commissioning" section of the Operating Instructions for the device. Endress+Hauser...
-
Page 9: Promag, Promass 500 - Digital
EA01238D Promag, Promass 500 – digital Mounting the antenna feedthrough 1 → 2 → 3 → 4 → 5 → 4 Nm 30 mm Endress+Hauser... - Page 10 EA01238D 6 → 7 → 8 → Endress+Hauser...
- Page 11 Mounting the wireless antenna with cable For detailed information on the electrical connection, see the "Electrical connection" section of the Operating Instructions for the device. For detailed information on commissioning, see the "Commissioning" section of the Operating Instructions for the device. Endress+Hauser...
- Page 13 Promag, Promass 500-digital ........
-
Page 14: Übersicht Zubehörteil
Mit Zulassung (z.B. IECEx) 1, 2, 3 Bei eichfähigem Verkehr 1 = Ausgebildete Fachkraft des Kunden, 2 = Von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser (Messgerät an Hersteller zurücksenden) 4 = Mit der lokalen Zulassungsstelle prüfen, ob ein Ein-/Umbau unter Aufsicht erfolgen muss. -
Page 15: Verwendete Symbole
• Änderungen am Messgerät sind nicht zulässig. • Gehäuse nur kurzzeitig öffnen. Eindringen von Fremdkörpern, Feuchtigkeit oder Verunreinigung vermeiden. • Defekte Dichtungen nur durch Original-Dichtungen von Endress+Hauser ersetzen. • Defekte Gewinde erfordern eine Instandsetzung des Messgeräts. • Gewinde (z.B. von Elektronikraum- und Anschlussraumdeckel) müssen geschmiert sein, sofern keine abriebfeste Trockenschmierung vorhanden ist. -
Page 16: Werkzeugliste
Symbol Bedeutung Tipp Kennzeichnet zusätzliche Informationen. … Handlungsschritte Werkzeugliste 30 mm 0.5 × 3.5 mm 3 mm Promag, Promass 300, 500 Antennendurchführung montieren 1 → 2 → N ic te r e r g ö ff iz e te n... - Page 17 ö ff iz e te n s io r ir I/ O N ic te r e rg ö ff iz e te n s io ri r I/ O – – – 3 mm 2.5 Nm (1.8 lbf ft) Endress+Hauser...
- Page 18 EA01238D Wireless Antenne mit Kabel montieren Detaillierte Angaben zum elektrischen Anschluss: Kapitel "Elektrischer Anschluss", Betriebsanleitung zum Gerät. Detaillierte Angaben zur Inbetriebnahme: Kapitel "Inbetriebnahme", Betriebsanleitung zum Gerät. Endress+Hauser...
-
Page 19: Promag, Promass 500-Digital
EA01238D Promag, Promass 500-digital Antennendurchführung montieren 1 → 2 → 3 → 4 → 5 → 4 Nm 30 mm Endress+Hauser... - Page 20 EA01238D 6 → 7 → 8 → Endress+Hauser...
- Page 21 EA01238D Wireless Antenne mit Kabel montieren Detaillierte Angaben zum elektrischen Anschluss: Kapitel "Elektrischer Anschluss", Betriebsanleitung zum Gerät. Detaillierte Angaben zur Inbetriebnahme: Kapitel "Inbetriebnahme", Betriebsanleitung zum Gerät. Endress+Hauser...
- Page 24 *71385918* 71385918 www.addresses.endress.com...
