BIXOLON SRP-275II Installation Manual

KN02-00005B (Rev.1.3)
◈ 안내
본 설치 안내서는 제품 설치에 필요한 간단한 정보만 기록하고 있습니다. 자세한 설치
안내는 첨부된 CD 의 사용 설명서를 참고하십시오. CD 에 포함되어있는 내용은 아래와
같습니다.
1. 매뉴얼: 사용 설명서, 코드표, 제어명령
2. 드라이버: Windows 드라이버, OPOS 드라이버
3. 유틸리티: 로고 다운로드 툴, 가상 메모리 스위치 조정 툴
저희 (주)빅솔론은 제품의 기능과 품질 향상을 위하여 지속적인 개선을 하고 있습니다.
이로 인하여 제품의 사양과 매뉴얼의 내용은 사전 통보 없이 변경될 수 있습니다.
◈ 내용물 확인
리본 카트리지
AC/DC 어댑터

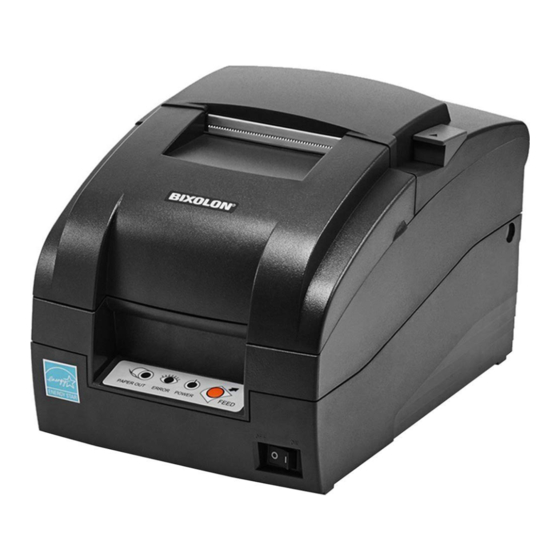

SRP-275II
◈ 케이블 연결
1. 프린터와 ECR(호스트 컴퓨터)을 끕니다.
2. 전원 코드를 어댑터에 연결하고, 어댑터를 프린터의 전원 커넥터에 연결하십시오.
3. 프린터 뒷면에 있는 인터페이스 종류(직렬, 병렬, USB 또는 이더넷)를 확인하시고,
인터페이스 커넥터에 케이블을 연결합니다.
4. 프린터의 드로어 킥아웃 커넥터에 드로어 킥아웃 케이블을 연결합니다.
※ 어댑터는 반드시 공급된 제품만을 사용하십시오.
어댑터
전원 커넥터
전원
코드
◈ 리본 카트리지 설치
1. 리본 카트리지를 삽입하기 전, 리본의 꼬임을 방지하기 위하여 손잡이를 시계
방향으로 돌립니다.
2. 프린터의 앞면 커버를 열고 사용한 리본 카트리지가 있다면 꺼내십시오.
◈ 롤 용지 설치
롤 용지
전원코드
인터페이스 커넥터
드로어 킥아웃
커넥터
드로어
킥아웃
인터페이스 케이블
케이블
(직렬/병렬/USB/이더넷)
3. 그림과 같이 리본 카트리지를 삽입하고 프린터
헤드 뒤에 리본이 장착되도록 하십시오.
4. 리본 카트리지를 삽입하는 동안 리본이 카트리지
안에서 자유롭게 움직일 수 있도록 하기 위해
손잡이를 다시 한 번 시계 방향으로 돌립니다.
5. 프린터 앞면 커버를 닫습니다.
※ 참고
지정된 리본 카트리지를 사용하지 않을 경우
인쇄품질 저하 및 오작동이 발생할 수 있으며 이로
인한 프린터의 불량은 보증 수리를 받을 수
없습니다.
리본카트리지에 대한 정보는 본 안내서의
제품사양을 참고하시기 바랍니다.
1. 뒷면 커버를 엽니다.
2. 새로운 롤 용지를 올바른 방향으로 삽입합니다.
3. 약간의 용지를 당긴 다음, 뒷면 커버를 닫습니다.
프린터 설치 안내서
◈ 조작부 사용
PAPER OUT ERROR
CD
◈ DIP 스위치 설정
DIP 스위치 설정 변경은 프린터 전원을 끈 상태에서 해야 합니다. 켠 상태에서의
변경은 인식되지 않습니다.
• DIP 스위치 1
설치 안내서
스위치
1-1
에뮬레이션(Emulation) 선택
1-2
1-3 자동 절단기
1-4 SRP-275 호환
1-5
시리얼 인터페이스 선택
절단 후 NV 비트 이미지 #1
1-6
인쇄
1-7 용지 부족 센서
1-8
• DIP 스위치 2 (RS232C 직렬 인터페이스 모델)
스위치
2-1 데이터 수신 오류
2-2 블랙 마크 센서
2-3 흐름제어 (handshaking)
2-4
데이터 길이
2-5 패리티 (parity) 확인
2-6 패리티 선택
2-7
전송 속도(Baud rate) 선택
2-8
• DIP 스위치 2 (병렬 인터페이스 모델)
스위치
2-1 자동 줄 바꿈
2-2 블랙 마크 센서
2-3~8
(1) Citizen(iDP 3550) 모드를 위한 DIP 스위치 설정
• DIP 스위치 1
스위치
1-1
에뮬레이션
1-2 선택
1-3
자동 절단기
1-4 CBM 명령어
1-5
1-6
국제 문자
1-7
1-8 CR 모드
• DIP 스위치 2 (RS232C 직렬 인터페이스 모드)
스위치
2-1 데이터 길이
2-2 패리티 확인
2-3 패리티 선택
2-4 흐름제어 (handshaking)
2-5
전송 속도 선택
2-6
2-7 용지 부족 센서
2-8 메커니즘 형식
(2) Star(SP500) 모드를 위한 DIP 스위치 설정
• DIP 스위치 1
스위치
1-1
에뮬레이션 선택
1-2
1-3 자동 절단기
1-4 검정/적색 인쇄
1-5~8
• DIP Switch 2 (RS232C 직렬 인터페이스 모델)
스위치
2-1
2-2
2-3 흐름제어 (handshaking)
2-4 데이터 길이
2-5 패리티 확인
2-6 패리티 선택
2-7
전송 속도 선택
2-8
임팩트 프린터
• FEED (이송버튼)
용지를 배출하고자 할 때 이송버튼을 누릅니다.
이송버튼을 계속 누르고 있으면 용지가
연속적으로 배출 됩니다.
• POWER (전원, 녹색 LED)
프린터에 전원이 공급되면 표시등이 켜집니다.
• ERROR (오류, 적색 LED)
용지 없음, 뒷면 커버 열림 등 오류가
발생하였을 때 표시등이 켜집니다.
• PAPER OUT (용지없음, 적색 LED)
용지가 거의 없을 경우에는 용지없음에 표시등이
켜지고, 용지가 모두 사용되었을 경우에는
'오류'와 함께 용지없음에 표시등이 켜집니다.
POWER FEED
기능 ON
가능
가능
메모리 스위치
가능
가능
미정의
기능 ON
무시
가능
XON/XOFF
7 bit
가능
짝수
기능 ON
가능
가능
미정의
기능 ON
아래 표 1 참조
가능
CBM2 모드(iDP3530 시스템) CBM1 모드(iDP3540 시스템)
아래 표 3 참조
CR
ON
기능
8bit
불가능
ODD
DTR/DSR
가능
그래픽
기능 ON
가능
가능
예약
ON
기능
예약
XON/XOFF
7bit
가능
짝수
SRP-275II
OFF 기본값
아래 표 1 참조 OFF
불가능 ON
불가능 OFF
DIP 스위치 OFF
불가능 OFF
불가능 ON
OFF
OFF 기본값
출력 "?" OFF
불가능 OFF
DTR/DSR OFF
8 bit OFF
OFF
불가능
홀수 OFF
OFF
아래 표 2 참조
OFF
OFF 기본값
불가능 OFF
불가능 OFF
OFF
OFF 기본값
OFF
OFF
불가능
OFF
ON
CR+LF OFF
OFF
기본값
7bit ON
가능 ON
EVEN ON
XON/XOFF ON
아래 표 2 참조 OFF
불가능 OFF
문자 OFF
OFF 기본값
아래 표 1 참조 OFF
불가능 OFF
불가능 OFF
OFF
OFF
기본값
OFF
DTR/DSR OFF
8bit OFF
불가능 OFF
홀수 OFF
OFF
아래 표 2 참조
OFF
