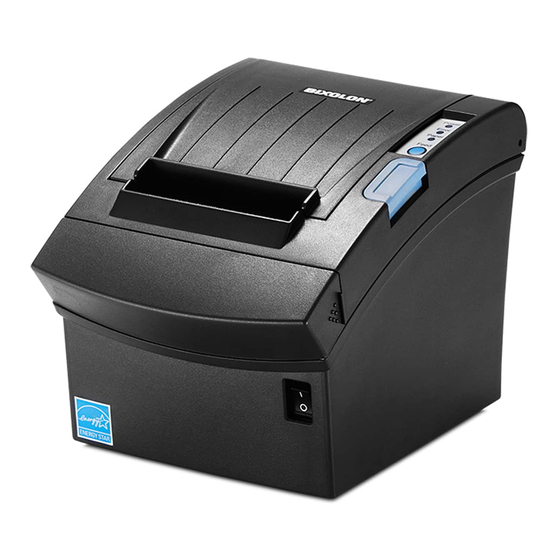

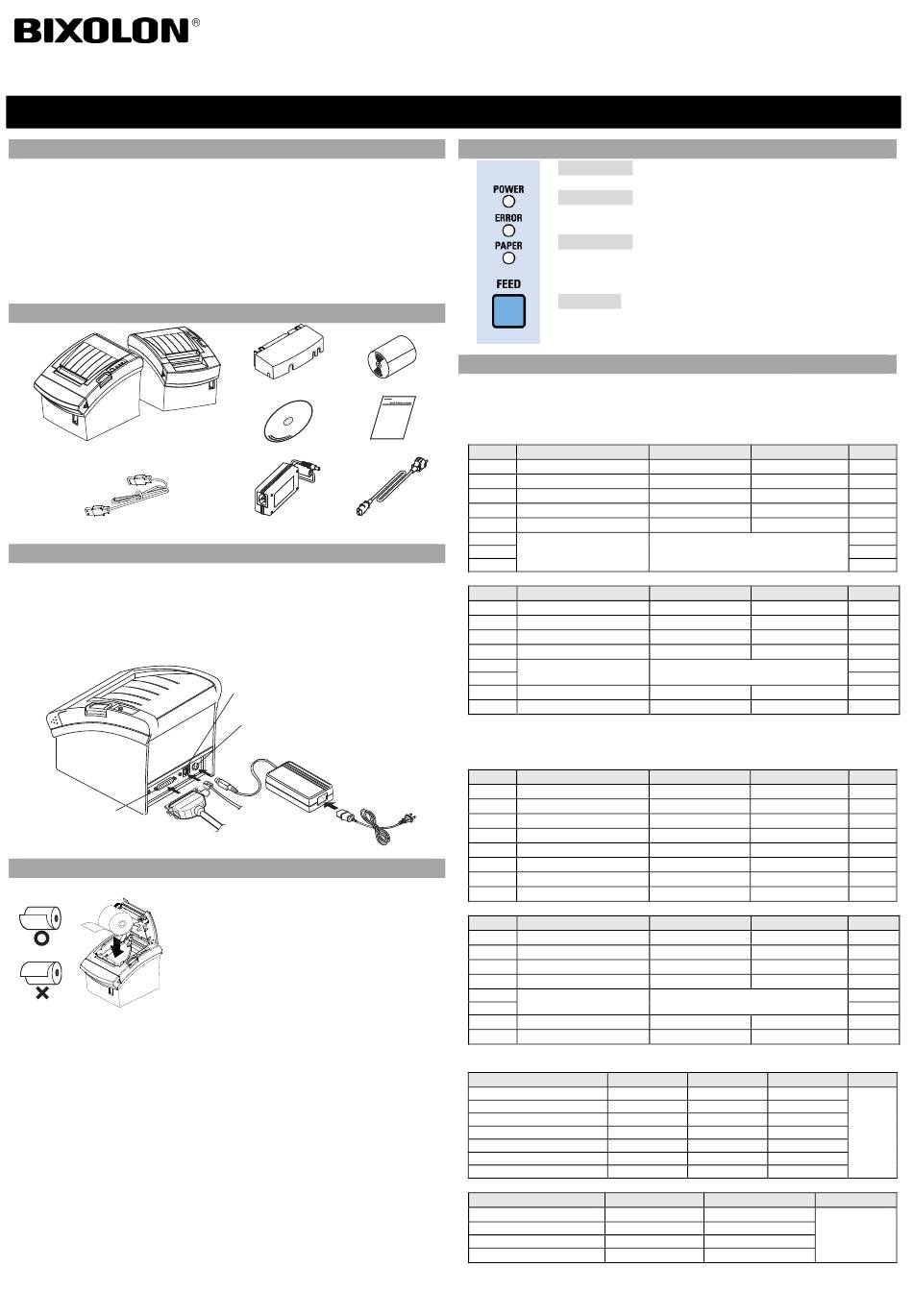

BIXOLON SRP-350plusII Installation Manual

KN04-00047B (Rev.1.7)
◈ 안내
본 설치 안내서는 제품 설치에 필요한 간단한 정보만 기록하고 있습니다. 자세한 설치
안내는 첨부된 CD 의 사용 설명서를 참고하십시오. CD 에 포함되어있는 내용은
아래와 같습니다.
1. 매뉴얼: 사용 설명서, 코드표, 제어명령
2. 드라이버: 윈도우즈 드라이버, OPOS 드라이버
3. 유틸리티: 로고 다운로드 툴, 가상 메모리 스위치 조정 툴
저희 (주)빅솔론은 제품의 기능과 품질 향상을 위하여 지속적인 개선을 하고 있습니다.
이로 인하여 제품의 사양과 매뉴얼의 내용은 사전 통보 없이 변경될 수 있습니다.
◈ 내용물 확인
SRP-350plusIIC SRP-350plusIIA
USB A-A JACK
◈ 케이블 연결
1. 프린터와 ECR(호스트 컴퓨터)을 끕니다.
2. 전원 코드를 어댑터에 연결하고, 어댑터를 프린터의 전원 커넥터에 연결하십시오.
3. 프린터 뒷면에 있는 인터페이스 종류(직렬, 병렬, USB 또는 이더넷)를 확인하시고,
인터페이스 커넥터에 케이블 을 연결합니다.
4. 프린터의 드로어 킥아웃 커넥터에 드로어 킥아웃 케이블을 연결합니다.
※ 어댑터는 반드시 공급된 제품만을 사용하십시오.
인터페이스 커넥터
인터페이스 케이블
(직렬/병렬/USB/이더넷)
◈ 롤 용지 설치
커버 케이블 롤 용지
Procuct Installation CD Procuct Installation CD Procuct Installation CD
CD 설치 안내서
AC/DC 어댑터 전원코드
드로어 킥아웃 커넥터
전원 커넥터
어댑터
전원코드
드로어
킥아웃
케이블
1. 커버열림 버튼을 눌러 커버를 엽니다.
2. 새로운 롤 용지를 올바른 방향으로
삽입합니다.
3. 약간의 용지를 당긴 다음, 커버를 닫습니다.
※ 참고
커버를 닫을 때에는 용지가 롤러에 밀착되도록
커버의 가운데를 눌러주십시오.
권장용지를 사용하지 않을 경우 인쇄품질이
저하될 수 있습니다. (유저매뉴얼 참고)
프린터 설치 안내서
감열식 프린터 SRP-350/352plusIIA&C
◈ 조작부 사용
• 전원 (표시등)
프린터에 전원이 공급되면 녹색 표시등이 켜집니다.
• 오류 (표시등)
용지 없음, 커버 열림 등 오류가 발생하였을 때 적색 표시등이
켜집니다.
• 종이 (표시등)
용지가 거의 다 소모되었거나 용지가 없을 때 적색 표시등이
켜집니다. 이 표시등이 깜빡 거리면 SELF TEST 대기 상태이거나
매크로 실행 대기중임을 나타냅니다.
• 이송 (버튼)
용지를 배출하고자 할 때 이송버튼을 누릅니다. 이송버튼을 계속
누르고 있으면 용지가 연속적으로 배출 됩니다.
◈ DIP 스위치 설정
DIP 스위치 설정 변경은 프린터 전원을 끈 상태에서 해야 합니다. 켠 상태에서의
변경은 인식되지 않습니다.
1. 직렬(Serial) 인터페이스 설정
• DIP 스위치 1
스위치 기능
1-1
자동 라인 피딩
1-2
흐름제어
1-3
데이터 길이
1-4
패리티 체크여부
1-5
패리티
1-6
1-7 전송속도 (bps)
1-8
• DIP 스위치 2
스위치 기능
2-1
자동 절단기 제어
2-2
내부 벨 제어
2-3 자동 절단기
2-4
없음
2-5
인쇄 농도
2-6
2-7
용지 부족 감지
2-8
외부 부저 제어
※ 일반 국내향은 용지 감지 센서 기능(2-7)을 지원하지 않습니다.
2. 병렬(Parallel) / USB 인터페이스 설정
• DIP 스위치 1
스위치 기능
1-1
자동 라인 피딩
1-2
없음
1-3
없음
1-4
없음
1-5
없음
1-6
없음
1-7
없음
1-8
없음
• DIP 스위치 2
스위치 기능
2-1 자동 절단기 제어
2-2 내부 벨 제어
2-3
자동 절단기
2-4
없음
2-5
인쇄 농도
2-6
2-7 용지 부족 감지
2-8 외부 부저 제어
※ 일반 국내향은 용지 감지 센서 기능(2-7)을 지원하지 않습니다.
• 표 1 - 전송속도(bps) 선택
전송속도
2400
4800
9600 OFF
19200 OFF
38400 OFF
57600 OFF
115200
• 표 2 - 인쇄농도 선택
인쇄 농도
1 (흐리게)
2
3
4(어둡게)
ON OFF
동작 해제
XON/XOFF DTR/DSR
7 비트 8 비트
체크함 체크안함
EVEN ODD
아래 표 1 참조
ON OFF
전체 컷 부분 컷
내부 벨 해제 내부 벨 동작
해제 동작
- -
아래 표 2 참조
기능 해제 정상 동작
외부 부저 동작 외부 부저 해제
ON OFF
동작 해제
- -
- -
- -
- -
- -
- -
- -
ON OFF
전체 컷 부분 컷
내부 벨 해제 내부 벨 동작
해제 동작
- -
아래 표 2 참조
기능 해제 정상 동작
외부 부저 동작 외부 부저 해제
1-6 1-7 1-8
ON OFF OFF
ON OFF ON
ON OFF
OFF OFF
ON ON
OFF ON
ON ON ON
2-5 2-6
ON ON
OFF OFF
ON OFF
OFF ON
기본값
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
기본값
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
기본값
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
기본값
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
기본값
9600
기본값
2
