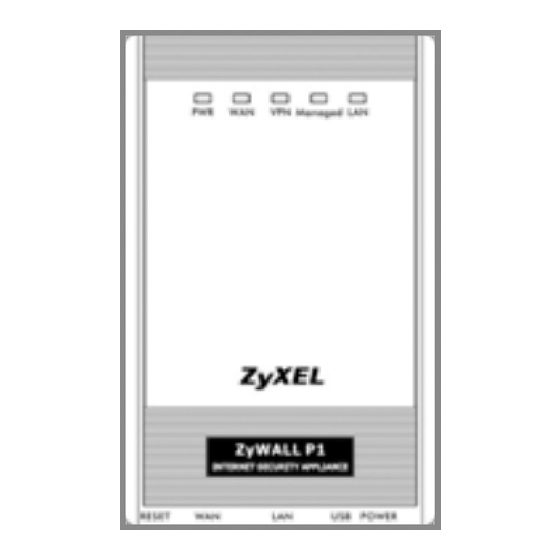

ZyWALL P1
Internet Security Appliance

Quick Start Guide

Table of Contents

Version 3.64
12/2005
2
11
23
34
45
56
65

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZyXEL ZyWALL P1 and is the answer not in the manual?

Questions and answers

Related Manuals for ZyXEL Communications ZyXEL ZyWALL P1

Summary of Contents for ZyXEL Communications ZyXEL ZyWALL P1

  • Page 1: Table Of Contents

    ZyWALL P1 Internet Security Appliance Quick Start Guide Version 3.64 12/2005 Table of Contents ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO SVENSKA 中文...

  • Page 2: English

    Overview The ZyWALL P1 is a personal security device for telecommuters. This guide shows you how to set up the ZyWALL for Internet and VPN connection. See the User’s Guide for more information. You may need your Internet access information. The following lists what you need to do.
  • Page 3 Follow the instructions to connect your ZyWALL. 1 Connect the WAN port to an Ethernet jack using an Ethernet cable. 2 Connect a computer to the LAN port with another Ethernet cable. 3 For power, do one of the following: Note: Do NOT connect the USB and the PWR ports at the same time.

  • Page 4: Accessing The Web Configurator

    2 Accessing the Web Configurator 1 Launch your web browser. Enter “192.168.167.1” as the web site address. 2 You don’t need to login with a password. You should see the INTERNET ACCESS screen. If no screen displays, see Section 5.1 to set your computer’s IP address.
  • Page 5 ENGLISH If the WAN interface is down and you are using Ethernet encapsulation, then you are using a static WAN IP address and/or a Roadrunner service type. Select Static in the IP Address Assignment field and enter the information provided. Configure a Roadrunner service in the advanced WAN screen (see the User’s Guide).
  • Page 6 4 Establish a VPN Connection Note: The VPN rule should already be configured and activated on the ZyWALL using the Advanced web configurator screens. If you are provided with a VPN account username and password, follow the steps below to establish a VPN connection. Otherwise, check your VPN connection.
  • Page 7 If the VPN connection fails, click Return and make sure the VPN rule is configured correctly and that you have Internet access. 4.1 Check the VPN Connection Click VPN to check the VPN connection in the SA Monitor screen. See Troubleshooting on page 5 no VPN connection is available.

  • Page 8: Troubleshooting

    5 Troubleshooting Problem Corrective Action None of the Check all cable connections. LEDs turn Make sure that you have the USB or the power adaptor connected to the ZyWALL and plugged in to an appropriate power source. Note: Do NOT connect the USB and the PWR ports at the same time.
  • Page 9 Problem Corrective Action Cannot Make sure the Ethernet jack (in your location) has Internet access the access enabled. Internet. Check the ZyWALL’s connection to the Ethernet jack that has access to the Internet. Make sure you enter the given information correctly in the INTERNET ACCESS screen.
  • Page 10 Refer to your User’s Guide for detailed IP address configuration for other Windows and Macintosh operating systems. 1 In Windows XP, click Start, Control Panel. In Windows 2000/NT, click Start, Settings, Control Panel. 2 In Windows XP, click Network Connections. In Windows 2000/NT, click Network and Dial-up Connections.

  • Page 11: Deutsch

    Übersicht Die ZyWALL P1 ist ein Gerät für persönliche Sicherheit für Telearbeiter. In dieser Anleitung erfahren Sie, wie Sie die ZyWALL für das Internet und eine VPN-Verbindung einrichten müssen. Weitere Informationen finden Sie im Benutzerhandbuch. Bitte halten Sie die Daten für Ihren Internetzugang bereit Im folgenden sind die notwendigen Schritte aufgeführt.
  • Page 12 Führen Sie zur die.Installation der ZyWALL die folgenden Anweisungen aus. 1 Verbinden Sie den WAN-Port und eine Ethernet-Buchse mit einem Ethernet- Kabel. 2 Schließen Sie den Computer mit einem anderen Ethernet-Kabel an den LAN-Port an. 3 Wählen Sie für die Stromversorgung eine der beiden Optionen: Hinweis: Schließen Sie NICHT gleichzeitig den USB- und den...
  • Page 13 Die PWR-LED beginnt zu leuchten, sobald das Gerät eingeschaltet wird. Während des Systemtests blinkt die PWR-LED. Wurde der Test erfolgreich abgeschlossen, bleibt diese Anzeige an. Die LAN- und WAN-LED beginnt zu leuchten, wenn die entsprechenden Verbindungen hergestellt wurden. 2 Zugriff auf den Web-Konfigurator 1 Starten Sie Ihren Internetbrowser.
  • Page 14 DEUTSCH 3 Einrichten des Internetzugriffs Konfigurieren Sie das Dialogfeld INTERNET ACCESS (Internetzugang). Je nachdem, was Sie im Feld Encapsulation (Verkapselung) wählen, sieht die Eingabemaske anders aus. Wenn die WAN-Schnittstelle unten ist und Sie die Ethernet- Verkapselung verwenden, verwenden Sie eine statische WAN-IP-Adresse und/oder einen Roadrunner-Service.
  • Page 15 Zeit in Sekunden an, nach der die ZyWALL automatisch die Verbindung zum PPPoE/PPTP-Server trennt. 4 Herstellen einer VPN-Verbindung Hinweis: Die VPN-Regel sollte für das ZyWALL-Gateway bereits in den Erweiterten Dialogfenstern des Web-Konfigurators konfiguriert und aktiviert worden sein. Sie benötigen den Nutzernamen und das Passwort für den VPN-Account.
  • Page 16 2 Geben Sie den mitgelieferten Nutzernamen und das Passwort ein. Klicken Sie auf Activate (Aktivieren). 3 Wenn die ZyWALL erfolgreich eine VPN-Verbindung zum anderen Netzwerk hergestellt hat, klicken Sie auf Return (Zurück), um wieder zum VPN-Hauptfenster zu gelangen. Wenn keine Verbindung zur VPN hergestellt werden kann, klicken Sie auf Return (Zurück) und stellen Sie sicher, dass die VPN-Regel richtig konfiguriert wurde und dass Sie auf das Internet zugreifen können.
  • Page 17 DEUTSCH 4.1 Benutzen der VPN-Verbindung Mit einem VPN-Tunnel (Virtual Private Network) haben Sie eine sichere Verbindung zu anderen Computern oder Netzwerken. Zum Beispiel können Sie über VPN-Tunnel Daten sicher senden und empfangen, und Sie können auf Firmennetze, Webserver und E-Mails zugreifen. Die Dienste funktionieren so, als wären Sie an einem Standort und nicht über das Internet miteinander verbunden.
  • Page 18 5 Problembeseitigung Problem Lösungsmöglichkeit Es leuchtet Überprüfen Sie alle Kabelverbindungen. keine der Stellen Sie sicher, dass das USB-Kabel oder das Netzkabel LED- richtig an die ZyWALL und an die entsprechende Stromquelle Anzeigen. angeschlossen wurde. Hinweis: Schließen Sie NICHT gleichzeitig den USB- und den PWR-Anschluss an.
  • Page 19 Problem Lösungsmöglichkeit Aus dem Überprüfen Sie die Kabelverbindung zwischen der ZyWALL LAN kann und dem Computer. nicht auf die Versuchen Sie die ZyWALL mit einem Ping von einem LAN- ZyWALL Computer aus zu erreichen. Stellen Sie sicher, dass die zugegriffen Ethernetkarte des Computers installiert ist und einwandfrei werden.
  • Page 20 Problem Lösungsmöglichkeit Es kann Normalerweise sollte die VPN-Regel auf der ZyWALL bereits keine VPN- vom Netzwerkverwalter Ihrer Firma konfiguriert sein. Stellen Verbindung Sie immer sicher, dass die ZyWALL erfolgreich eine VPN- hergestellt Verbindung herstellen kann, bevor Sie sie zu einem anderen werden.
  • Page 21 1 Klicken Sie bei Windows XP auf Start (Start), Control Panel (Systemsteuerung). Klicken Sie bei Windows 2000/NT auf Start (Start), Settings (Einstellungen), Control Panel (Systemsteuerung). 2 Klicken Sie bei Windows XP auf Network Connections (Netzwerkverbindungen). Klicken Sie bei Windows 2000/NT auf Network and Dial-up Connections (Netzwerk und DFÜ- Verbindungen).
  • Page 22 Schritte zum Ansehen der Produktzertifizierung(en) 1 Besuchen Sie www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus. 3 Wählen Sie die Zertifizierung aus, die Sie gerne angezeigt haben möchten. DEUTSCH...

  • Page 23: Español

    Presentación El ZyWALL P1 es un dispositivo de seguridad personal pensado especialmente para teletrabajadores. Esta guía le muestra cómo configurar el ZyWALL para el acceso a Internet y la conexión VPN. Consulte la Guía de usuario para más información. Puede que necesite su acceso a Internet para más información.
  • Page 24 Siga las instrucciones para conectar su ZyWALL. 1 Conecte el puerto WAN a un conector Ethernet usando un cable Ethernet. 2 Conecte un ordenador al puerto LAN con otro cable Ethernet. 3 Para la alimentación, realice lo siguiente: Nota: NO conecte los puertos USB y PWR al mismo tiempo.
  • Page 25 2 Acceso al configurador Web 1 Abra su explorador de web. Introduzca “192.168.167.1” como dirección del sitio web. 2 No necesitará introducir ninguna contraseña. Debería ver la pantalla INTERNET ACCESS. Si no aparece ninguna pantalla, vea Sección 5.1 para definir la dirección IP del ordenador.
  • Page 26 ESPAÑOL Si la interfaz WAN está caída y está usando la encapsulación Ethernet, entonces está usando una dirección IP WAN y/o servicio. Seleccione Static (estática) en el campo IP Address Assignment (asignación de dirección IP) e introduzca la información facilitada. Configure un servicio en la pantalla avanzada de WAN (ver Guía del usuario).
  • Page 27 4 Establecer una conexión VPN Nota: La regla VPN ya debería estar configurada y activada en el ZyWALL usando las pantallas Avanzadas del configurador web. Necesita la información del nombre de usuario y contraseña de la cuenta VPN. 1 Para conectarse a una red remota, en la pantalla Internet Access (acceso a Internet), haga clic en VPN para mostrar la pantalla VPN Activation (activación VPN).
  • Page 28 Si la conexión VPN falla, haga clic en Return (retorno) y asegúrese de que la norma VPN está configurada correctamente y que tiene acceso a Internet. 4.1 Usar la conexión VPN Un túnel VPN le ofrece una conexión segura a otro ordenador o red. Los usos del túnel VPN de ejemplo están enviando y recuperando archivos de forma segura y accediendo a redes de empresas servidores web y de correo electrónico.

  • Page 29: Solución De Problemas

    5 Solución de problemas Problema Solución Ninguno de Compruebe todas las conexiones de los cables. los LEDs se Asegúrese de haber conectado el USB o adaptador de enciende. alimentación al ZyWALL y de haberlo enchufado en una fuente de alimentación apropiada. Nota: NO conecte los puertos USB y PWR al mismo tiempo.
  • Page 30 Problema Solución No se puede Compruebe la conexión de cables entre el ZyWALL y su acceder al ordenador. ZyWALL Realice un ping al ZyWALL desde un ordenador LAN. desde la Compruebe que la tarjeta Ethernet de su ordenador esté LAN. instalada y funcione correctamente.
  • Page 31 Problema Solución No puedo La regla VPN ya debería estar configurada en el ZyWALL por establecer el administrador de redes de nuestra compañía. Compruebe una conexión siempre que el ZyWALL puede establecer una conexión VPN VPN. con éxito antes de llevarlo a una ubicación remota. Asegúrese de introducir el nombre de usuario y contraseña exactamente como se han facilitado.
  • Page 32 1 En Windows XP, haga clic en Start (Inicio), Control Panel (Panel de control). En Windows 2000/NT, haga clic en Start (Inicio), Settings (Configuración), Control Panel (Panel de control). 2 En Windows XP, haga clic en Network Connections (Conexiones de red). En Windows 2000/NT, haga clic en Network and Dial-up Connections (Conexiones de red y marcación).
  • Page 33 ESPAÑOL Procedimiento para ver la(s) certificación(es) del producto 1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3 Seleccione la certificación que desee visualizar en esta página.

  • Page 34: Français

    Présentation Le ZyWALL P1 est un périphérique de sécurité personnel pour télétravailleurs. Ce guide vous indique comment paramétrer leZyWALL pour une connexion Internet et VPN Voir le Guide de l'utilisateur pour plus d'informations. Vous aurez peut-être besoin de vos informations d'accès à Internet.
  • Page 35 Suivez les instructions pour connecter votre ZyWALL. 1 Connectez le port WAN à une prise Ethernet à l'aide d'un câble Ethernet. 2 Connectez un ordinateur au port LAN avec un autre câble Ethernet. 3 Pour l'alimentation, vous pouvez procéder de l’une des manières suivantes : Remarque: Ne connectez PAS les ports USB et PWR...
  • Page 36 2 Accéder au Configurateur Web 1 Lancez votre navigateur Web. Entrez “192.168.167.1” comme adresse de site Web. 2 Vous n'avez pas besoin d'ouvrir une session avec un mot de passe. Vous devriez voir l'écran INTERNET ACCESS (ACCÈS INTERNET). Si aucun écran n'apparaît, voyez la Section 5.1 pour...
  • Page 37 FRANÇAIS Si l'interface WAN est hors service et que vous utilisez l'encapsulation Ethernet, vous utilisez alors une adresse IP WAN et/ou un type de service Roadrunner. Sélectionnez Static (Statique) dans le champ IP Address Assignment (Attribution d'adresse IP) et entrez les informations fournies.
  • Page 38 4 Etablir une connexion VPN Remarque: La règle VPN doit déjà être configurée et activée sur le ZyWALL au moyen des écrans de configurateur web avancés. Vous avez besoin du nom d'utilisateur et du mot de passe du compte VPN. 1 Pour vous connecter à...
  • Page 39 Si la connexion VPN échoue, cliquez sur Return (Retour) et vérifiez que la règle VPN est correctement configurée et que vous avez accès à Internet. 4.1 Utiliser la connexion VPN Un tunnel VPN vous offre une connexion sécurisée à un autre ordinateur ou réseau.

  • Page 40: Dépannage

    5 Dépannage problème Action corrective Aucune LED Vérifiez toutes les connexions câblées. ne s'allume. Vérifiez que l'adaptateur USB ou d'alimentation est connecté au ZyWALL et branché dans une prise de courant appropriée. Remarque: Ne connectez PAS les ports USB et PWR Si vous alimentez via le port USB, utilisez seulement le câble USB fourni.
  • Page 41 problème Action corrective Impossible Vérifiez le câble de connexion entre le ZyWALL et votre d'accéder au ordinateur. ZyWALL à Envoyez un signal Ping au ZyWALL à partir d'un ordinateur partir du LAN. du LAN. Vérifiez que la carte Ethernet de votre ordinateur est installée et fonctionne correctement.
  • Page 42 problème Action corrective Impossible La règle VPN doit déjà être configurée sur le ZyWALL par d'établir une l'administrateur du réseau de votre entreprise. Vérifiez connexion toujours que le ZyWALL peut établir une connexion VPN VPN. avant de le mettre dans un emplacement distant. Prenez soin d'entrer le nom de l'utilisateur et le mot de pas exactement tels qu'ils vous ont été...
  • Page 43 1 Dans Windows XP, cliquez sur Start (Démarrer), Control Panel (Panneau de configuration). Dans Windows 2000/NT, cliquez sur Start (Démarrer), Settings (Paramètres), Control Panel (Panneau de configuration). 2 Dans Windows XP, cliquez sur Network Connections (Connexion réseau). Dans Windows 2000/NT, cliquez sur Network and Dial-up Connections (Connexions réseau et accès à...
  • Page 44 Procédure pour Afficher la (les) certification(s) d'un produit 1 Allez à www.zyxel.com. 2 Sélectionner votre produit sur la liste du menu déroulant de la page d'accueil de ZyXEL pour accéder à la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.

  • Page 45: Italiano

    Cenni generali Lo ZyWALL P1 è un dispositivo di protezione ad uso personale per telelavoratori. La presente guida spiega come configurare il ZyWALL per il collegamento Internet e VPN. Per maggiori informazioni, vedere la Guida dell'utente. È possibile che occorra reperire le informazioni sul proprio accesso a Internet.
  • Page 46 Attenersi alle istruzioni per collegare lo ZyWALL. 1 Collegare la porta WAN a una presa Ethernet utilizzando un cavo Ethernet. 2 Collegare un computer alla porta LAN mediante un altro cavo Ethernet. 3 Per l'alimentazione, seguire una delle seguenti istruzioni: Nota: NON collegare contemporaneamente le porte USB e PWR.
  • Page 47 2 Accesso allo strumento di configurazione 1 Avviare il browser. Immettere “192.168.167.1” nella barra degli indirizzi. 2 Non è necessario eseguire l'accesso utilizzando una password. Dovrebbe apparire la schermata INTERNET ACCESS (accesso a Internet). In caso contrario, vedere computer. 3 Controllare la tabella Network Status (stato della rete). Se lo stato della porta WAN non è...
  • Page 48 ITALIANO 3 Configurazione dell'accesso a Internet Configurare la schermata INTERNET ACCESS (accesso a Internet). I campi visualizzati variano a seconda di quanto viene selezionato nel campo Encapsulation (incapsulamento). Se l'interfaccia WAN è disattivata e si sta utilizzando l'incapsulamento Ethernet, allora è in uso un indirizzo IP WAN statico e/o un tipo di servizio Roadrunner.
  • Page 49 tempo espresso in secondi che devono trascorrere prima che lo ZyWALL si scolleghi automaticamente dal server PPPoE/PPTP. 4 Stabilire una connessione VPN Nota: La regola VPN dovrebbe essere già configurata e attivata sullo ZyWALL mediante le schermate Advanced (avanzate) dello strumento di configurazione Web.
  • Page 50 2 Immettere il nome utente e la password forniti. Fare clic su Activate (attiva). 3 Quando lo ZyWALL si connette con successo via VPN a una rete remota, fare clic su Return (ritorna) per visualizzare la schermata principale delle VPN. Se la connessione VPN non riesce, fare clic su Return (ritorna) e accertarsi che la regola VPN sia correttamente configurata e che l'accesso a Internet sia valido e attivo.
  • Page 51 ITALIANO 4.1 Uso della connessione VPN Un tunnel VPN offre una connessione sicura a un altro computer o rete. Un tunnel VPN consente di inviare e ricevere file in maniera sicura, oltre che accedere a reti aziendali, server Web e di e-mail. I servizi funzioneranno come se ci si trovasse connessi direttamente dall'ufficio invece che da Internet.

  • Page 52: Risoluzione Dei Problemi

    5 Risoluzione dei problemi Problema Azione correttiva Nessuno dei Controllare tutti i collegamenti dei cavi. LED è Assicurarsi di aver collegato l'alimentatore oppure il cavo USB acceso. allo ZyWALL e a una sorgente di alimentazione appropriata. Nota: NON collegare contemporaneamente le porte USB e PWR, in quanto ciò...
  • Page 53 Problema Azione correttiva Impossibile Controllare il collegamento dei cavi tra lo ZyWALL e il accedere allo computer. ZyWALL Eseguire il ping dello ZyWALL da un computer della LAN. dalla LAN. Assicurarsi che la scheda Ethernet del computer sia installata e correttamente funzionante. Verificare che gli indirizzi IP e le subnet mask dello ZyWALL e del computer siano nello stesso intervallo.
  • Page 54 Problema Azione correttiva Impossibile La regola VPN dello ZyWALL dovrebbe già essere stata stabilire una configurata dall'amministratore di rete della società. Accertarsi connessione sempre che lo ZyWALL possa stabilire una connessione VPN VPN. con successo prima di portarlo in un sito remoto. Assicurarsi di immettere correttamente ed esattamente il nome utente e la password.
  • Page 55 1 In Windows XP, fare clic su Start, Pannello di controllo. In Windows 2000/NT, fare clic su Start, Impostazioni, Pannello di controllo. 2 In Windows XP, fare clic su Connessioni di rete. In Windows 2000/NT, fare clic su Reti e connessioni remote. 3 Fare clic con il pulsante destro del mouse su Connessione alla rete locale e scegliere Proprietà.

  • Page 56: Svenska

    Översikt ZyWALL P1 är en personlig säkerhetsenhet för distansarbetare. Denna guide visar hur du ställer in din ZyWALL för Internet och VPN. Se manualen för mer information. Eventuellt behöver du din Internet- anslutningsinformation. Nedan beskrivs vad du måste göra. 1 Maskinvaruanslutningar 2 Åtkomst till webbkonfigurator 3 Inställning av Internet-åtkomst 4 Upprätta en VPN-anslutning...
  • Page 57 Följ instruktionerna för att ansluta ZyWALL. 1 Anslut WAN-porten till en Ethernet-din Internetanslutning med en nätverkskabel. 2 Anslut en dator till LAN-porten med ännu en nätverkskabel. 3 För ström, gör något av följande: Notera: Anslut INTE portarna USB och PWR samtidigt. Det kan skada din ZyWALL och göra den obrukbar.
  • Page 58 2 Åtkomst till webbkonfigurator 1 Öppna din webbläsare. Ange “192.168.167.1” som webbplatsadress. 2 Du behöver inte logga in med ett lösenord. Du ska kunna se menyn INTERNET ACCESS. Om ningen skärm visas, se avsnitt för att ange din dators IP- adress.
  • Page 59 SVENSKA Om WAN-gränssnittet ligger nere och du använder Ethernet -inkapsling, använder du en statisk WAN IP-adress och/eller en typ av inloggningstjänst. Välj Static i fältet IP Address Assignment och ange den information du fått. Konfigurera en Inloggningstjänst på den avancerade WAN-skärmen (se manualen).
  • Page 60 4 Upprätta en VPN-anslutning Notera: VPN-regeln ska redan vara konfigurerad och aktiverad din ZyWALL med de avancerade webbkonfiguratorskärmarna. Om du har fått ett användarnamn och lösenord för VPN-konto, följ stegen nedan för att upprätta en VPN-anslutning. I annat fall, kontrollera din VPN- anslutning.
  • Page 61 Om VPN-anslutningen misslyckas, klicka på Return och kontrollera att VPN-regeln är rätt konfigurerad och att du har åtkomst till Internet. 4.1 Kontrollera VPN-anslutningen Klicka på VPN för att kontrollera VPN- anslutningen på skärmen SA Monitor. Se Felsökning p? sidan 5 om ingen VPN- anslutning är tillgänglig.
  • Page 62 5 Felsökning Problem Åtgärd Ingen Kontrollera alla kabelanslutningar. indikatorlamp Kontrollera att USB eller strömadaptern är ansluten till din a tänds. ZyWALL och ansluten till en lämplig strömkälla. Notera: Anslut INTE portarna USB och PWR samtidigt. Det skadar din ZyWALL. Om strömförsörjning sker via USB-porten, använd endast den medföljande USB-sladden.
  • Page 63 Problem Åtgärd Det går inte Kontrollera att nätverks-anslutningen (på din plats) är att ansluta till aktiverad för Internet-åtkomst. Internet. Kontrollera din ZyWALL:s anslutning till Ethernet-anslutningen med Internet-åtkomst. Kontrollera att du angett den givna informationen rätt i menyn INTERNET ACCESS. Kontakta din lokala nätverksoperatör för hjälp. Det går inte VPN-regeln ska redan vara konfigurerad hos ZyWALL av ditt att upprätta...
  • Page 64 Se manualen för detaljerad IP-adresskonfiguration för andra Windows och Macintosh operativsystem. 1 I Windows XP, klicka på Start, Kontrollpanelen. I Windows 2000/NT, klicka på Start, Inställningar, Kontrollpanelen. 2 I Windows XP, klicka på Nätverksanslutningar. I Windows 2000/NT, klicka på Nätverk och uppringda anslutningar.

  • Page 65: 中文

    概觀 ZyWALL P1 是遠端網路工作者的個人安全裝置。 本指南會說明如何為 ZyWALL 進行網際網路和 VPN 連線設定。請參閱 《使用手冊》 ，以取得詳 細資訊。您可能需要準備網際網路連線資訊。 以下是您需要進行的工作。 1 硬體連線 2 存取網路組態設定程式 3 網際網路存取設定 4 建立 VPN 連線 1 硬體連線 您需要以下裝備： ZyWALL 電腦 中文 中文 乙太網路線 電源轉接器 或 USB 纜線...
  • Page 66 請依照指示連接您的 ZyWALL。 1 使用乙太網路線，將 WAN 連接埠連接到 乙太網路插孔。 2 使用另一條乙太網路線，將電腦連接到 LAN 連接埠。 3 在電源連接方面，請進行以下步驟： 注意： 「請勿」同時連接 USB 和 PWR 連接埠。這樣可能會導致 ZyWALL 損壞，使裝置失去效用。 如果要透過 USB 連接埠使用電源， 請務必使用隨附的 USB 纜線連接裝置的 USB 連接埠和電腦的 USB 埠。 如果要透過電源插槽使用電源，請使用隨附的電源轉接器，將 PWR 連 接埠接上電源。 在您完成連接並開啟電源後，請查看前方面板的 LED 指示燈。 接上電源時，PWR LED 指示燈會亮起。PWR LED 指示燈會在執行系統測試時 閃爍，測試成功時燈光會持續亮著。LAN 和...
  • Page 67 2 您不需要使用密碼 登入。您應該會看 到 INTERNET ACCESS ( 網際網路 存取 ) 畫面。如果 沒有顯示畫面，請 參閱章節 5.1，設 定您電腦的 IP 位 址。 3 查看 Network Status ( 網路狀態 ) 表格。如果 WAN 連接埠狀態並非 Down ( 無法運作 )，且表上顯示了 IP 位址，表示您可 以存取網際網路。請跳到章節 4。否則請繼續章節 3 3 網際網路存取設定 設定 INTERNET ACCESS ( 網際網路存取 ) 畫面。視您在 Encapsulation ( 封 裝...
  • Page 68 中文 不是 如果您使用的 Ethernet ( 乙太網路 ) 封裝，且有提供的使用者名稱和密 碼，您可以使用 PPP over Ethernet 或 PPTP 封裝。輸入提供的資訊。如果 您希望保持連線不逾時，請選取 Nailed-Up Connection ( 固定連線 )。在 Idle Timeout ( 閒置等候時間 ) 欄位中，輸入 ZyWALL 自動從 PPPoE/PPTP 伺 服器中斷連線前的等候時間 ( 單位為秒 )。 4 建立 VPN 連線 注意： ZyWALL 上的 VPN 規則應該已在網路組態設定程式的進階畫面 中設定並啟用。您需要...
  • Page 69 2 輸入提供的使用者名稱和密碼。按一下 Activate ( 啟用 )。 3 當 ZyWALL 通往遠端網路的 VPN 連線成功時，請按一下 Return ( 返回 )，顯示 VPN 主畫面。 如果 VPN 連線失敗，請按一下 Return ( 返回 ) 並確認 VPN 規則設定正 確，且您可以存取網際網路。 4.1 使用 VPN 連線 VPN ( 虛擬私有網路 ) 通道可以讓您安全的連線到另一部電腦或網路。VPN 通道的用途包括安全地傳送和擷取檔案，以及存取公司網路、網頁伺服器和 電子郵件。服務的運作會和您在辦公室的狀況一樣，不會像是透過網際網路 連線進行的。...
  • Page 70 如果要存取內部網站，請開啟您的網頁伺服器 並在 Address ( 位址 ) 欄位中輸入網頁伺服器 的 IP 位址 ( 在範例圖中為 192.168.20.2)。 5 疑難排解 問題 修正動作 LED 全部不亮。 檢查所有纜線是否正確連接。 確認已經將 USB 或電源轉接器接上 ZyWALL，且將轉接器接 上了適當的電源。 「請勿」同時連接 USB 和 PWR 連接埠。這樣做會損壞您的 ZyWALL。 如果要透過 USB 連接埠使用電源，請務必使用隨附的 USB 纜線。 ZyWALL 的電力不足。請拔除 ZyWALL 的 USB 纜線，並接上 電源轉接器。...
  • Page 71 問題 修正動作 無法存取網際 確認乙太網路插孔 ( 位於您所在位置 ) 啟用了網際網路存取 網路。 功能。 檢查 ZyWALL 和可以存取網際網路的乙太網路插孔間的連線。 確認已經在 INTERNET ACCESS ( 網際網路存取 ) 畫面中正確 輸入了提供的資訊。 聯絡當地的網路供應商以取得協助。 無法建立 VPN 您公司的網路管理員應該已經為 ZyWALL 設定了 VPN 規則。 連線。 在將 ZyWALL 安裝到遠端位置前，請確認 ZyWALL 能夠成功 建立 VPN 連線。 確認正確輸入了使用者名稱和密碼。使用者名稱和密碼會區 分大小寫。 檢查是否能透過...
  • Page 72 1 在 Windows XP 中，按一下開始，然 後按一下控制台。 在 Windows 2000/NT 中，依序按下開 始、設定和控制台。 2 在 Windows XP 中，按一下網路連 線。 在 Windows 2000/NT 中，按一下網路 和撥號連線。 3 在區域連線上按一下滑鼠右鍵，然後 按內容。 4 選取 Internet Protocol (TCP/IP) ( 在 Win XP 中位於一般索引標籤上 )，然後按一下內容。 5 Internet Protocol TCP/IP 內容畫 面會開啟...
