2. Installer le disque dur sur le rack adéquat avec les vis fournies. Serrer les vis pour fixer
le disque dur.
3. Brancher une extrémité du câble de données sur la carte mère de l'enregistreur
numérique et l'autre extrémité sur le disque dur.
4. Connectez le cordon d'alimentation sur le disque dur.
5. Remettre en place le couvercle et serrer les vis.
© Vanderbilt 2017

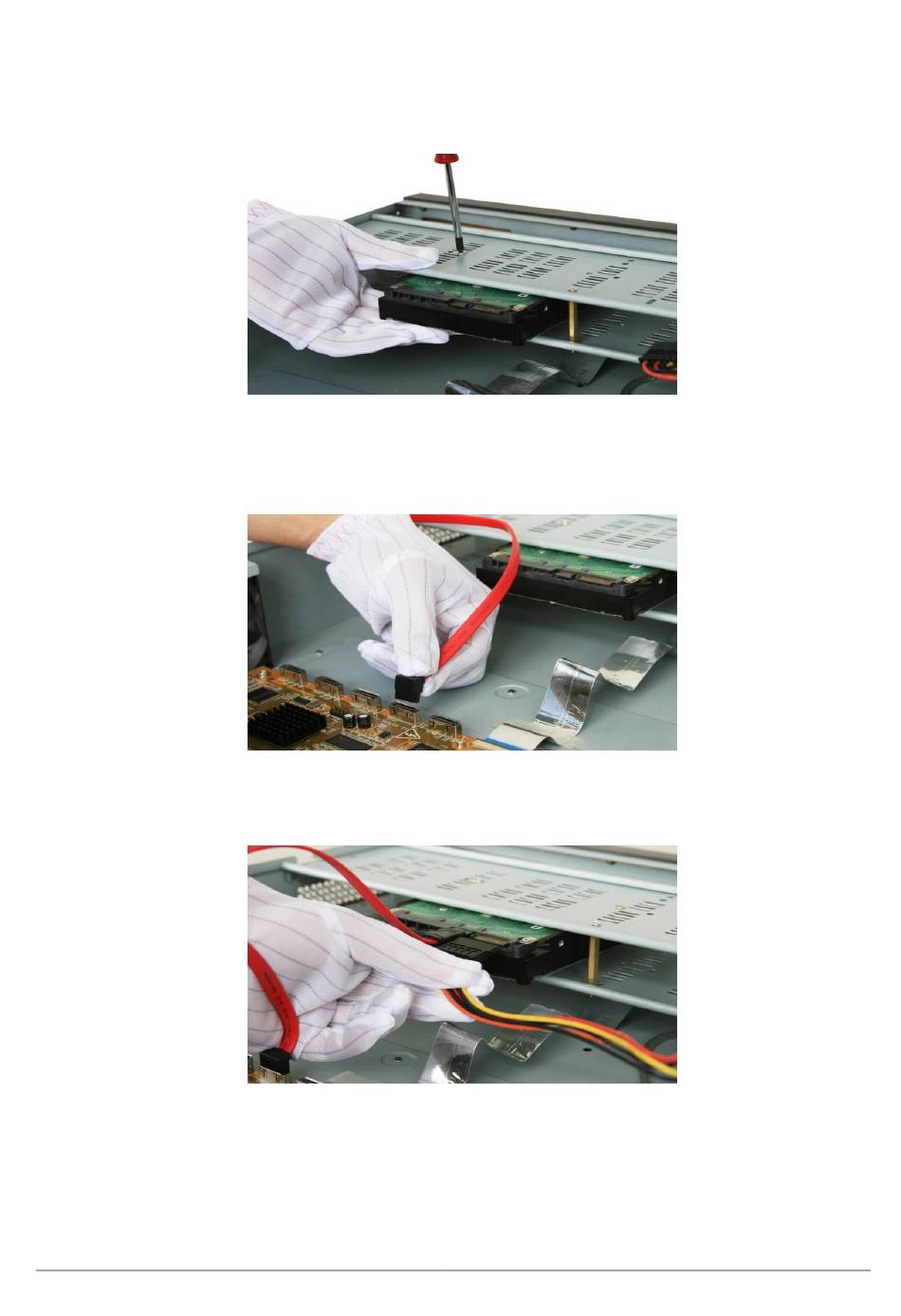

Figure 4-2 Installation du disque dur.
Figure 4-3 Connexion du câble de données.
Figure 4-4 Branchement du câble d'alimentation
Installation et connexion
