© 2005 Copyright by Studerus Telecom AG, 8603 Schwerzenbach
Version 1.2/0605
Änderungen und Irrtümer vorbehalten.
Sous réserve de modifications et d'erreurs.

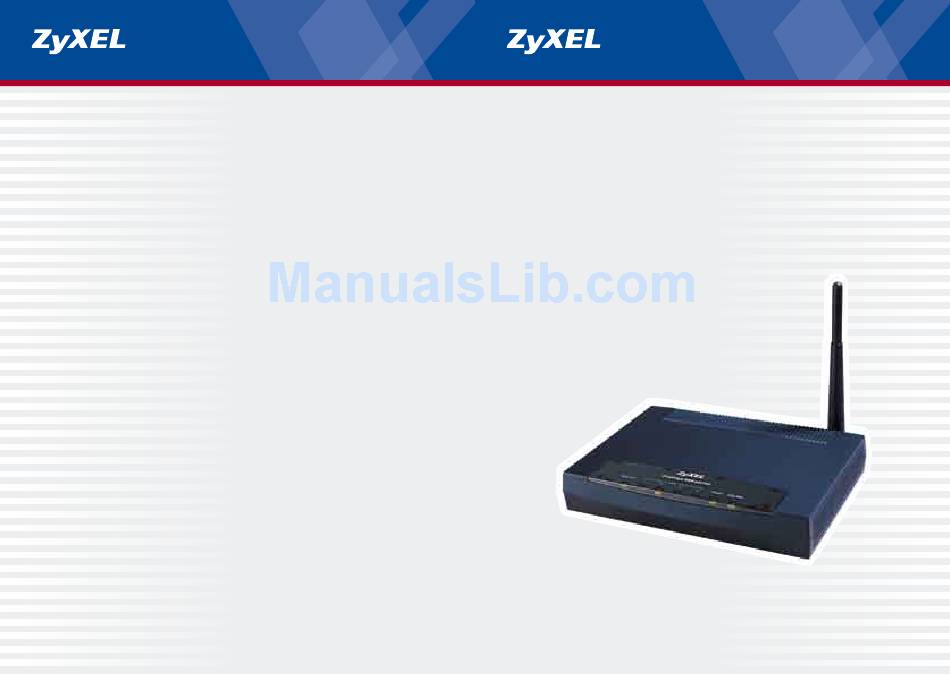

Quick Start Guide
Prestige 660H/HW(-I) ADSL/(WLAN) Router
Prestige 661H/HW(-I) ADSL/(WLAN) Router
Schritt für Schritt ins Internet
Accéder Internet pas à pas
(Seite 2)
(page 19)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for ZyXEL Communications 660H/HW(-I)
Summary of Contents for ZyXEL Communications 660H/HW(-I)
-
Page 1: Quick Start Guide
© 2005 Copyright by Studerus Telecom AG, 8603 Schwerzenbach Version 1.2/0605 Änderungen und Irrtümer vorbehalten. Sous réserve de modifications et d‘erreurs. Quick Start Guide Prestige 660H/HW(-I) ADSL/(WLAN) Router Prestige 661H/HW(-I) ADSL/(WLAN) Router Schritt für Schritt ins Internet Accéder Internet pas à pas (Seite 2) (page 19) - Page 2 Liebe Kundin, lieber Kunde Vielen Dank, dass Sie sich für ein ZyXEL-Produkt entschieden haben. Diese Installationsanleitung soll Ihnen helfen, Ihren Prestige ADSL-Router möglichst rasch in Betrieb zu nehmen. Ethernet-Anschlusskabel RJ-45 Kabel RJ-11 für ADSL-Telefonanschluss Netzteil ZyXEL-CD mit Bedienungsanleitung Filter-Kit für Analog-Modelle, resp. Splitter-Kit für ISDN-Modelle siehe Seite 3.
- Page 3 Anschluss des ADSL-Filters für Analog Anschlussvariante 1 Anschluss eines ADSL-Routers und eines analogen Gerätes (Telefon, Fax etc.) an eine Reichle- Telefonanschlussdose. Reichle-Steckdose Anschlussvariante 2 Anschluss eines ADSL-Routers an eine Reichle-Telefonanschlussdose. Reichle-Steckdose Anschluss des ADSL-Splitters für ISDN ISDN-NT1+2ab* ISDN-NT1+2ab V3* U-Bus Swisscom-Zuleitung RJ-45- Steckdose * siehe NT-Gehäuse...
-
Page 4: Automatische Konfiguration
Anschliessen des Routers Ein-/Ausschalter Stromanschluss für Netzteil Reset-Taste 4x RJ-45 Netzwerkanschluss (LAN) alle Ports Auto-cross-over RJ-11 Anschluss für ADSL-Kabel (WAN) POWER RESET 12V DC POWER RESET 12V DC LAN 10/100M Platzieren Sie Ihren Prestige-Router an einem ge- eigneten, ebenen Standort in der Nähe des Com- puters. - Page 5 Manuelle Konfiguration für Windows 95/98/ME Diese Schritte sind nur notwendig, wenn die automatische Konfiguration im vorherge- henden Abschnitt nicht erfolgreich durchge- führt werden konnte. TCP/IP-Konfiguration Öffnen Sie das Fenster Systemsteuerung. Doppelklicken Sie im Fenster Systemsteuerung auf das Symbol Netzwerk. Klicken Sie im Fenster Netzwerk auf TCP/IP und anschliessend auf Eigenschaften.
-
Page 6: Manuelle Konfiguration
Manuelle Konfiguration für Diese Schritte sind nur notwendig, wenn die automatische Konfiguration im vorherge- henden Abschnitt nicht erfolgreich durchge- führt werden konnte. Mac OS 8/9 TCP/IP-Konfiguration Stellen Sie die Option Verbindung auf Ethernet. Wählen Sie die Konfigurationsmethode DHCP Server. Sämtliche Informationen (IP-Adresse, Teilnetzmaske, Router-Adresse, Name Server- Adresse) werden vom Prestige-Router zugeteilt. - Page 7 Manuelle Konfiguration Tragen Sie Ihre Provider-Informationen in den Feldern User Name und Password ein. Die übrigen Felder können übernommen werden. Falls Sie über eine fixe IP-Adresse verfügen, aktivieren Sie Nailed-Up Connection. Prüfen Sie auf der Informationsseite die einge- tragenen Werte. Unter Change LAN Confi- guration können Sie gegebenenfalls noch die LAN-Einstellungen anpassen.
- Page 8 Starten von OTIST auf dem Router Nur für Prestige HW-Modelle Durch das Drücken der Reset-Taste für ca. 2 Sekunden wird der OTIST-Vorgang ausgelöst. Liegt noch kein WPA-Schlüssel vor, wird dieser automatisch erstellt. Der Router sucht nun während 3 Minuten nach Clients, welche sich per OTIST anmelden kön- nen.
- Page 9 Manuelle Wireless-LAN/WPA Konfiguration Router Nur für Prestige HW-Modelle Wählen Sie im Menü Advanced Setup die Op- tion Wireless LAN und dann Wireless. Tragen Sie unter ESSID einen Namen für Ihr Wireless- LAN ein. Klicken Sie anschliessend auf Apply und dann auf Back. Info: Sobald sie in den folgenden Schritten WPA- PSK aktiviert haben, wird der WEP Encryption-Teil ausgeblendet.
-
Page 10: Fehlersuche
Nur für Prestige HW-Modelle Die Power-LED (PWR/SYS) leuchtet nicht. Überprüfen Sie, ob der Prestige am Steckernetzteil an- geschlossen ist, das Steckernetzteil in einer Steckdose Keine Wireless-Verbindung möglich. steckt und der On/Off-Schalter auf «On» steht. Können Sie auch in unmittelbarer Nähe zum Router kei- ne Verbindung herstellen, überprüfen Sie bitte auf bei- Die DSL/PPP-LED leuchtet nicht. - Page 11 Contenu de la livraison du filtre et du splitter ADSL Informations générales La technologie ADSL utilise le réseau téléphoni- L’ADSL se sert alors du spectre de transmission que existant pour l’accès à Internet haut débit. haute fréquence d’un câble en cuivre. Analogue Filtre ADSL avec raccordement téléphonique/modem...
- Page 12 Raccordement du splitter ADSL ISDN-NT1+2ab* ISDN-NT1+2ab V3* bus U bus U ligne d‘arrivée Swisscom bus S prise RJ-45 ISDN-NT1+2ab SwissNet* L’installation nécessite le kit complémentaire Reichle. bus U bus U ligne d‘arrivée Swisscom prise Reichle Attention: si le NT n’est pas pourvu d’une prise pour le raccordement, l’installation doit être effectuée par un technicien.
-
Page 13: Configuration Automatique
Configuration automatique Grâce à la «Zero Configuration», votre rou- opérationnel. Vous n’avez qu’à entrer vos teur Prestige se configure automatiquement, données d’accès. Si vous préférez la confi- et ce indépendamment de votre système guration manuelle, continuez à la page 25. Allumez votre appareil au verso. - Page 14 Configuration manuelle sous Windows 2000/XP La configuration manuelle n’est nécessaire que si la configuration automatique décrite dans la section précédente a échoué. Configuration TCP/IP Ouvrez Connexions LAN dans le dossier Pa- ramètres/ Connexions Réseau et Accès Réseau à Distance. A la fenêtre Propriétés de Connexion au ré- seau local, cliquez sur Propriétés.
-
Page 15: Configuration Manuelle Du Routeur
Configuration manuelle du routeur Entrez l’adresse IP du routeur Prestige dans la li- gne d’adresse du navigateur. La valeur standard est 192.168.1.1. Entrez le mot de passe du système. Si vous n’avez pas encore choisi un mot de passe indivi- duel, entrez 1234 (mot de passe par défaut). - Page 16 LAN sans fil/WPA Seulement pour les modèles Prestige HW Sécurité maximale grâce à WPA Les modèles HW des routeurs ADSL Prestige de Si la connexion LAN sans fil fonctionne, nous vous ZyXEL sont équipés de LAN sans fil selon la nor- recommandons fortement d’activer les fonctions me 802.11g.
- Page 17 Seulement pour les modèles Prestige HW L’assistant de configuration est multilingue. Veuil- lez choisir la langue. Sur l’onglet Profil du programme d’adaptation LAN sans fil, laissez le Nom Profil sur default. Sur l’onglet Adaptateur, activez l’option OTIST. En appuyant sur Démarrer (Start), le processus de synchronisation démarre.
-
Page 18: Dépannage
Configuration manuelle Seulement pour les modèles Prestige HW La configuration du client dépend de la carte LAN sans fil utilisée. Les instructions suivantes se réfèrent à une carte PC LAN sans fil ZyAIR G-110 de ZyXEL. Comme d’autres clients fonctionnent de la même manière, vous pouvez entrer les mê- mes informations dans les champs correspon- dants.
