Team C LUPUZ Manual page 5

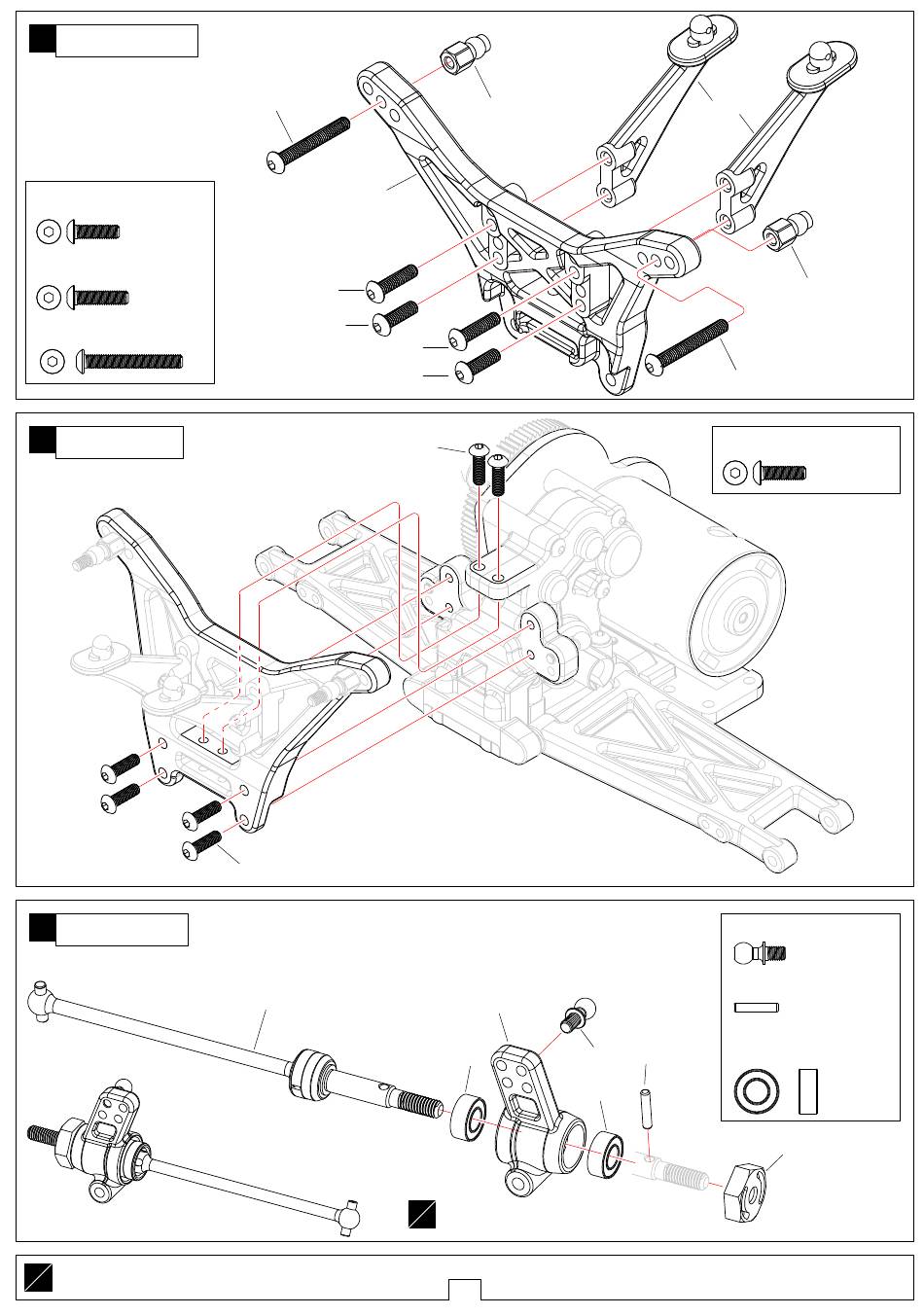

Rear Shock Tower
17
Dämpferbrücke hinten
T02082 M3x10 Screw
Schraube
..................2
T02082 M3x12 Screw
Schraube
...............2
T02082 M3x22 Screw
Schraube
...2
18 Rear Suspension
Hintere Aufhängung
Rear Suspension
19
Hintere Aufhängung
<Right>
<Rechts>
Assemble both Left and Right Assemble both Left and Right
L L
R R
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T02082(M3x22)
T02205
T02082(M3x12)
T02082(M3x10)
T02082(M3x12)
T02082(M3x10)
T02082(M3x10)
T02082(M3x10)
T02135
T02117
<Left>
<Links>
T02124
T02060
T02079
T02079
L L
R R
8
T02108
T02117
T02082(M3x22)
T02082 M3x10 Screw
Schraube
..................6
T02060 Ball stud-short
Kugelkopf kurz
.....................2
T02115 2x9.8 Shaft
Schaft
.....................2
T02079 5x10x4 Contain oil
ball bearing
T02115
T02115
Gleitlager
...............4
