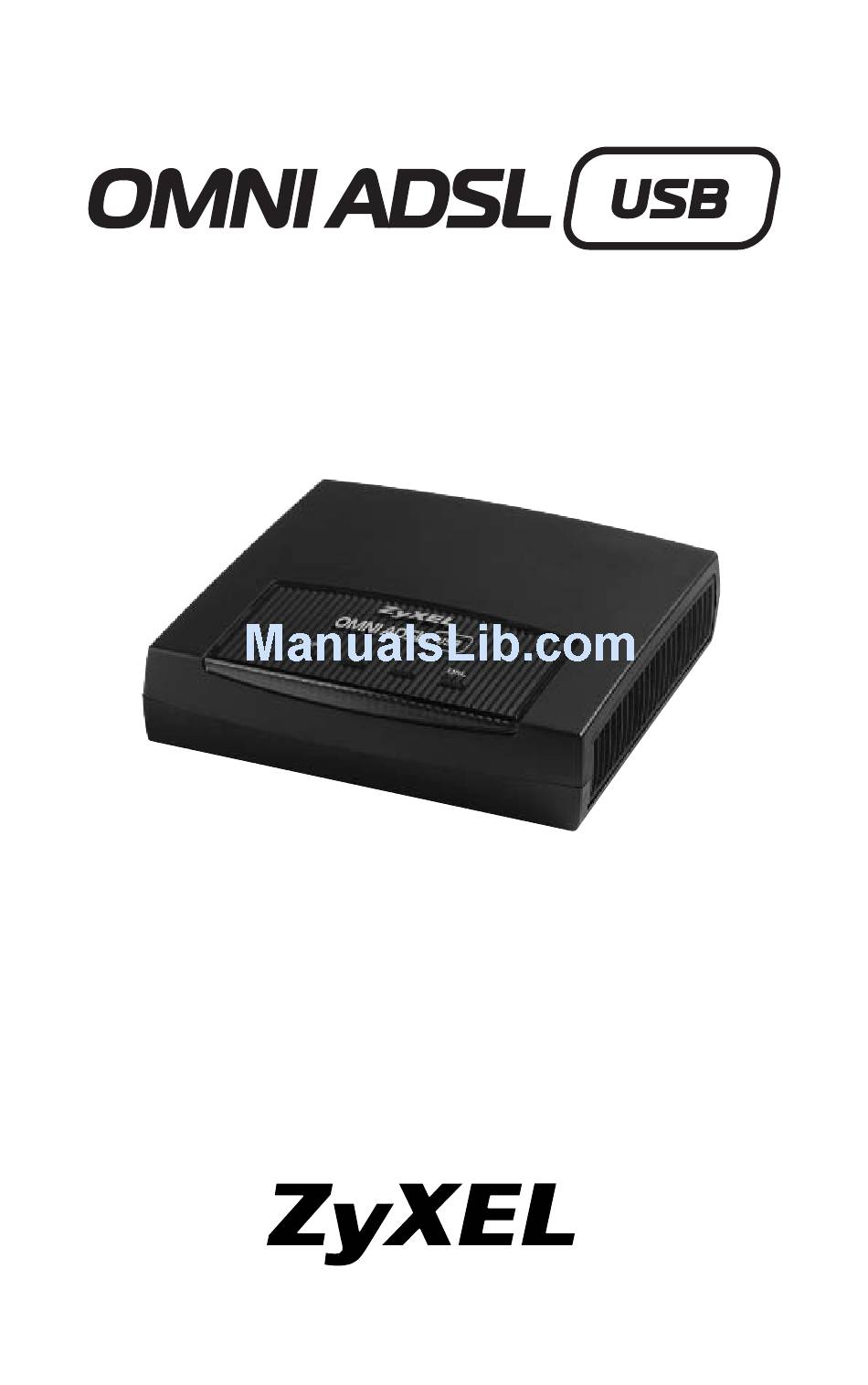

External ADSL modem with USB port Внешний ADSL-модем с портом USB Зовнішній ADSL-модем з портом USB Installation guide • 3 Руководство по установке • 9 Інструкція з установлення • 15...
No part of this publication may be reproduced in any form or by any means without written permission from the publisher. This publication is subject to change without notice. ZyXEL Communications Corporation does not assume any liability arising out of errors that can be found in this guide. Trademarks mentioned in this manual are used for informational purposes only and are properties of their respective owners.
Page 4
OMNI ADSL USB rear panel connections The rear panel has two interfaces: a USB port and a DSL port as shown in the following figure. Do not connect your OMNI ADSL USB to the computer at this time! OMNI ADSL USB front panel LED description The USB LED turns on when you connect the modem to a computer.
Page 5
Installing your OMNI ADSL USB via the ZyXEL Configuration Wizard 1. Close all Windows programs and applications. 2. Insert the disk that came with your modem into your computer. It should automatically run the menu program. If the menu is not automatically run, you can open the CD on your computer and double click the menu.exe icon.
Page 6
PARAMETER DSL Protocol and Multiplexing type Modulation Peak Cell Rate Virtual Path Identifier (VPI) Virtual Channel Identifier (VCI) IP Address and Subnet mask DNS Address Default gateway address User name and Password for PPP connections 6. Screens pop up to report the progress of the installation. You do not need to click anything until you are prompted to plug in your modem.
9. Installation Wizard creates ZyXEL OMNI ADSL LAN program group under Start/Programs folder. This group contains following important utilities: • Change settings – Runs Installation Wizard again to update modem configuration. • Enable Tray Icon – Enables Tray Icon if it was previously disabled. •...
Ни одна часть этой публикации не может быть воспроизведена или передана в любом виде или любым способом без письменного разрешения издателя. Информация в этом руководстве может быть изменена без специального уведомления. ZyXEL Communications Corporation не несет ответственности за любые ошибки, которые могут иметь место в настоящем руководстве. Торговые марки, упоминаемые в данном...
Page 10
Разъемы задней панели OMNI ADSL USB На задней панели расположены два разъема: порт USB и порт DSL, как показано на следующем рисунке. Не подключайте OMNI ADSL USB к компьютеру на данном этапе! Светодиоды передней панели OMNI ADSL USB Светодиод USB загорается при подключении модема к компьютеру. Светодиод ADSL горит постоянно, когда...
Page 11
Установка OMNI ADSL USB при помощи мастера 1. Закройте все программы и приложения Windows. 2. Вставьте поставляемый с модемом диск в компьютер. Автоматически должна запуститься программа меню. Если программа меню не запустилась автоматически, вы можете открыть содержимое компакт- диска на компьютере и дважды щелкнуть иконку menu.exe. 3.
Page 12
ПАРАМЕТР Протокол и тип мультиплексирования данных Модуляция Пиковая скорость передачи ячеек Идентификатор Виртуального Пути (VPI) Идентификатор Виртуального Канала (VCI) IP-адрес и маска подсети Адрес сервера DNS Адрес шлюза по умолчанию Имя пользователя и пароль для соединений по протоколу PPP 6. Появится окно, отражающее ход установки. Вам не следует ничего нажимать, пока не появится приглашение...
9. Мастер установки создает программную группу ZyXEL OMNI ADSL LAN в меню Start/Programs (Пуск/ Программы). Эта группа содержит следующие приложения: • Change Settings – Запускает мастер установки для изменения настроек. • Enable Tray Icons – Включает иконку отображающую статус модема в случае если она была отключена.
Page 15
цієї публікації без письмового дозволу видавця. Інформація в цьому посібнику може бути змінена без особливого повідомлення. Фірма ZyXEL Communications Corporation не несе відповідальності за жодні помилки, які можуть мати місце в цьому посібнику. Знаки товарів та послуг, згадані в цьому посібнику, використані...
Page 16
Тильна панель На тильній панелі розташовані два інтерфейси: порт USB та порт DSL, як показано на рисунку. Поки що не приєднуйте пристрій OMNI ADSL LAN до комп’ютера! Світлодіоди на передній панелі OMNI ADSL USB Світлодіод USB світиться, коли модем приєднано до комп’ютера. Світлодіод ADSL світиться постійно, коли...
Page 17
Встановлення пристрою OMNI ADSL LAN за допомогою Майстра конфігурування 1. Закрийте всі програми Windows. 2. Уставте комплектний диск у зчитувач комп’ютера. Програма меню має запуститися автоматично. Якщо програма не запускається автоматично, відкрийте диск і двічі клацніть на піктограмі menu.exe. 3. Виберіть мову з переліку. 4.
Page 18
ПАРАМЕТР Протокол і тип мультиплексування даних Модуляція Пікова швидкість передавання комірок Ідентифікатор віртуального шляху (VPI) Ідентифікатор віртуального каналу (VCI) IP-адреса та маска підмережі Адреса серверу DNS Адреса шлюзу за умовчанням Ім’я користувача й пароль для з’єднань за протоколом PPP 6. У вікні, що відкривається, подається інформація про хід установлення. Поки програма не запропонує приєднати...
Page 19
9. Майстер установлення створить програмну групу ZyXEL OMNI ADSL LAN в меню Start/Programs (Пуск/ Програми). До цієї групи належать такі прикладні програми: • Change Settings – Запускає майстер установлення для змінювання параметрів. • Enable Tray Icons – Вмикає піктограму, що відображає стан модему, в разі, якщо вона була вимкнена.
Page 20
6 Innovation Road II Science Based Industrial Park Hsinchu, 300 Taiwan R.O.C. www.zyxel-europe.com...
