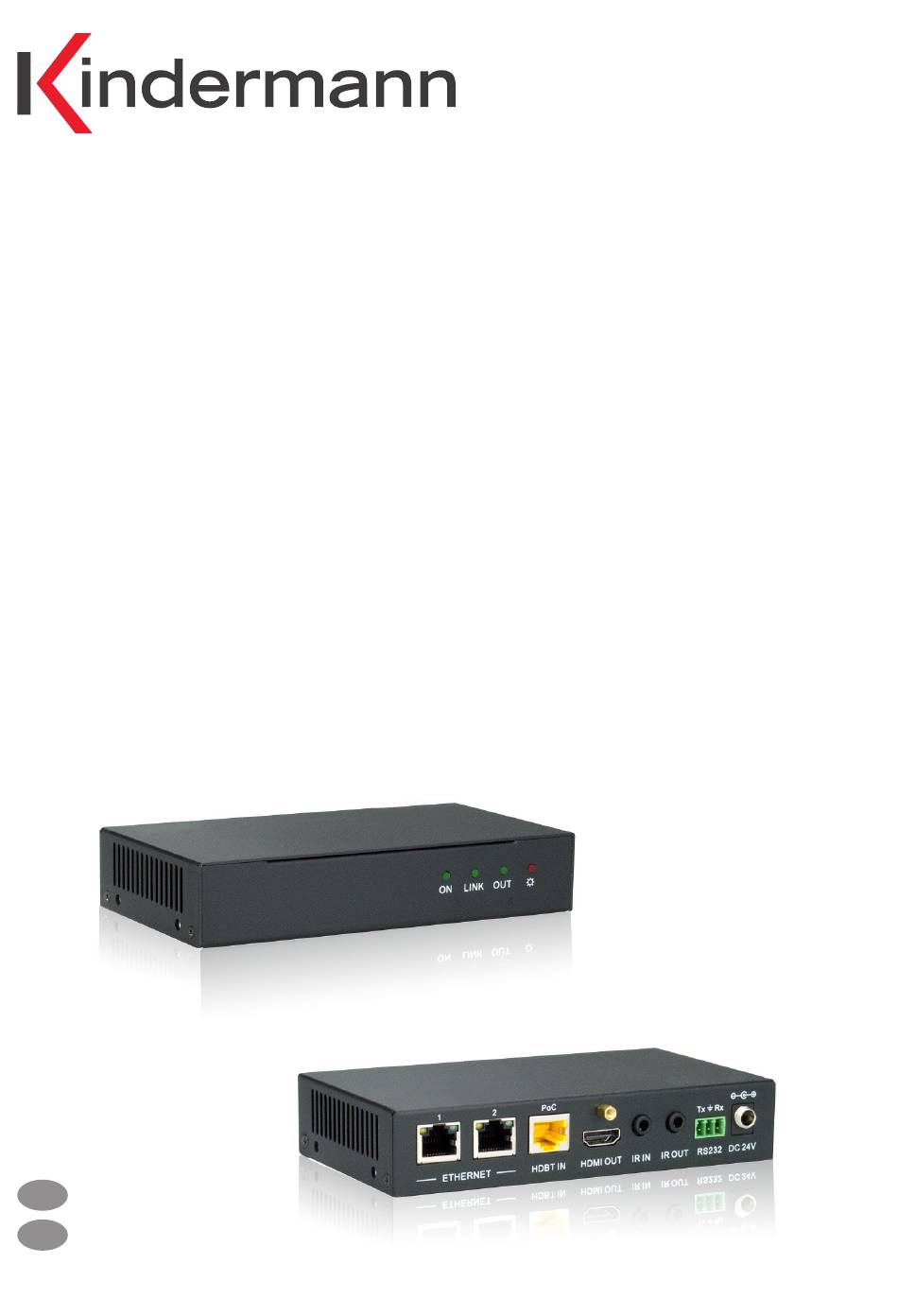

- Page 1 HDMI-HDBaseT Receiver Plus PoC HDMI-HDBaseT Receiver Plus PoC Art.-Nr. 7488000063 Ref. No. 7488000063 Bedienungsanleitung Operating instructions 06.2015...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung - Designated use Mit dem HDMI-HDBaseT Receiver Plus PoC werden HDMI-, Ethernet- und Kontroll-Signale (IR & RS232) bis 1080p und 100 MBit mittels Twisted Pair Kabel bis zu einer Entfernung von 90 m übertragen. Benötigt werden Transmitter und Receiver. HDMI-HDBaseT Receiver Plus PoC for the transmission of HDMI, Ethernet and control signals (IR &... -
Page 3: Installation

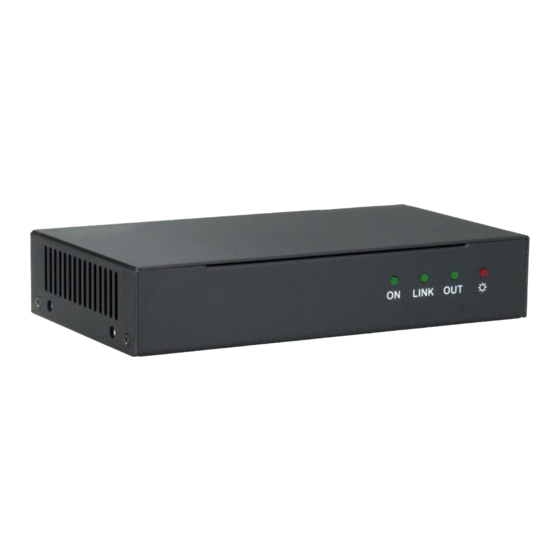

Anschließen - Installation Installieren Sie einen geeigneten Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Ein passender Transmitter (z. B. 7488 000 024) ist separat zu beziehen! Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a, geschirmte Kabel mit niedrigem Widerstand sind von Vorteil, wir empfehlen ein Cat-6 AWG23 Kabel), möglichst als durchgehendes Kabel ohne Trennstellen. - Page 4 Receiver Beschreibung - receiver specification ON/LINK/IN Status LEDs: HDMI OUT: Wird mit dem HDMI Eingang des ON: Blinkt grün im normalen Betrieb bildanzeigenden Gerätes verbunden LINK: Status Indikator für die TP-Verbindung Leuchtet permanent bei bestehender IR IN: Wird ein IR Empfänger angeschlossen, Verbindung.
- Page 5 Receiver Eingang /Input Ausgang /Output Eingangsignal RJ45, IR out Ausgang HDMI, IR in Input Signal Output Eingangs- RJ45, 3,5 mm Klinken- Ausgangsanschlüsse HDMI Buchse, 3,5 mm anschlüsse buchse Output Connections Klinkenbuchse Input Connections RJ45, 3,5 mm mini jack HDMI female, 3.5 mm mini jack Video TIA/EIA T568A oder Video...
- Page 6 TIA/EIA T568A TIA/EIA T568B Farbe Farbe Colour Colour grün/weiß orange/weiß 1 2 3 4 567 8 green/white orange/white grün orange green orange orange/weiß grün/weiß orange/white green/white blau blau blue blue blau/weiß blau/weiß blue/white blue/white orange grün 1 2 4 5 7 8 orange green braun/weiß...
-
Page 7: Fehlerbehebung Und Wartung
PoC (Power over Cable) - PoC (Power over Cable) Verbinden Sie das 24 V Netzteil mit entweder dem Transmitter oder Receiver. Über die POC Funktion wird das jeweils andere Gerät mit Energie versorgt. Connect with DC 24 V power adaptor(s) (Any end of HDMI Pro Transmitter and HDMI Pro Receiver connecting with power adapter is enough with its POC function). -
Page 8: Verfügbares Zubehör
Stereo 3.5 mm mini jack for IR, male/male (5766 000 00x) • HDMI Transceiver Plus (7488 000024) • IR receiver/transmitter (7488 000 026) 7488 000 063 D/GB 2015-06/842 139 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
