Summary of Contents for Kindermann Advanced

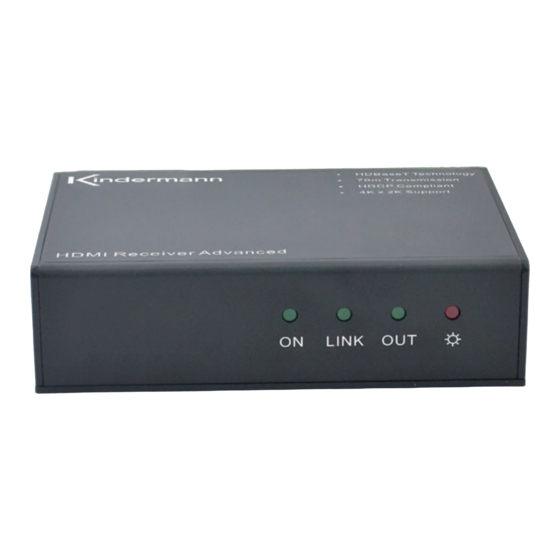

- Page 1 HDMI-Receiver Advanced HDMI Receiver Advanced Art.-Nr. 7488000023 Ref. No. 7488000023 Bedienungsanleitung Operating instructions 09.2014...
-
Page 3: Specification
STP-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt Transmitter und Receiver. HDMI Cat Extender Set Advanced for the transmission of HDMI and control signals (IR & RS232) via STP cable over a distance of up to 70 m at 1080p. Requires transmitter and receiver. -
Page 4: Installation
Anschließen - Installation Installieren Sie einen geeigneten Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a), möglichst als durchgehendes Kabel ohne Trennstellen. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern. -
Page 5: Receiver Specification
Receiver Beschreibung - Receiver specification ON/LINK/IN Status LED´s: HDMI IN: Wird mit dem HDMI Ausgang der ON: Blinkt grün im normalen Betrieb. Quelle verbunden. LINK: Status Indikator für die TP-Verbindung. IR IN: Wird ein IR Empfänger angeschlossen, Leuchtet permanent bei bestehender Verbin- wird nur dieses empfangene Signal an den dung. - Page 6 Receiver Eingang/Input Ausgang/Output Eingangsignal kombiniert, IR Ausgang HDMI, IR, RS232 Input Signal combined, IR Output Eingangsanschlüsse RJ45, 3,5 mm Klinken- Ausgangsanschlüsse HDMI Buchse, 3,5 mm Klinken- Input Connections buchse Output Connections buchse RJ45, 3,5 mm mini jack HDMI female, 3.5 mm mini jack Video HDMI 1.4 Video...
-
Page 7: Verfügbares Zubehör
IR Receiver/Emitter Set (7488000026) • RS232 cable, female/male (582500000x) • HDMI cable, type A, 19-pin (5809 0001xx) • Stereo 3.5 mm mini jack for IR, male/male (5766 000 00x) • HDMI Transmitter Advanced (7488 000022) • IR receiver/emitter set (7488 000026) - Page 8 7488 000 023 D/GB 2014-09/842 092 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
