Wandanschlussfeld Transmitter/ Receiver/Set mit IR
Wallplate Transmitter/ Receiver/Set with IR
HDbaseT System
HDbaseT system
Art.-Nr. 7456 000543/7456 000 544/7456000 545
Ref. No. 7456 000543/7456000 544/7456 000 545
Montage- und Bedienungsanleitung
Mounting and operating instructions
D
GB
11.2019

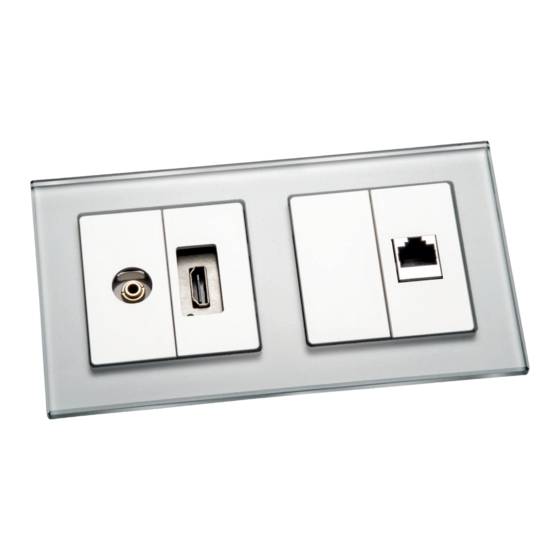

*Installationsvorschlag
*Sample of installation
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kindermann HDbaseT 7456000543
Summary of Contents for Kindermann HDbaseT 7456000543
- Page 1 Wandanschlussfeld Transmitter/ Receiver/Set mit IR Wallplate Transmitter/ Receiver/Set with IR HDbaseT System HDbaseT system Art.-Nr. 7456 000543/7456 000 544/7456000 545 Ref. No. 7456 000543/7456000 544/7456 000 545 Montage- und Bedienungsanleitung Mounting and operating instructions *Installationsvorschlag *Sample of installation 11.2019...
-
Page 2: Specification
Systembeschreibung - Specification Mit dem HDMI-Extender Set Advanced werden HDMI- und Kontroll-Signale (IR) bis 1080p mittels Cat-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt Transmitter und Receiver. HDMI cat Extender Set Advanced for the transmission of HDMI and control signals (IR) via STP cable over a distance of up to 70 m at 1080p. -
Page 3: Installation
Anschließen - Installation Für den Unterputzeinbau benötigen Sie eine Doppeldose (keine zwei einzelnen) Installieren Sie das zugehörige Netzteil (12 V, 1A) entweder als Unterputzversion 5555000119 oder als Steckernetzteil in einem separaten Bauraum (aus thermischen Gründen). 2. Führen Sie die max. 70 m lange Cat-Strecke zum Receiver/Transmitter und die Spannungs- versorgung in eine Doppeldose und montieren den beiliegenden Stecker für Stromversorgung (Polarität siehe Beschriftung Transmitter / Receiver / Netzteil). - Page 4 Anschließen - Installation 1. Transmitter, Vorderseite - transmitter, front: IR-Emiter, 2 polig nur bei 7456000 545 IR out, 2-pin 7456000 545 only HDMI-in Type A Link LED Cat gender changer (Für gesonderte Netzwerk verbindung) (For separate network connection) 2. Transmitter, Rückseite - transmitter, back: IR-Ausgang, 2 polig nur bei 7456000 545...
- Page 5 3. Receiver, Vorderseite - receiver, front: IR-Sensor, 3 polig nur bei 7456000545 IR in, 3-pin 7456 000 545 only HDMI-out Type A Link LED Cat gender changer (Für gesonderte Netzwerk verbindung) (For separate network connection) 2. Receiver, Rückseite - receiver, back: IR-Eingang, 3 polig nur bei 7456000545 IR in, 3-pin...
- Page 6 Technische Daten Transmitter/ Receiver Technical data transmitter/receiver Eingang/Input Ausgang/Output HDbaseT, RJ45, IR, 2 pol., Transmitter Transmitter 3,5 mm Klinke /TRS HDMI Type A Transmitter Transmitter Versorgung /power: 2 pol., 3,5 mm Phoenix HDbaseT, RJ45 IR, 3 pol., Receiver 3,5 mm Stereoklinke / TRS Receiver HDMI Type A...
- Page 7 Der IR Sender (2 poliger Stecker) und der IR Empfänger (3 poliger Stecker).* The IR sender (2-pin TRS) and the IR receiver (3-pin TRS).* IR Emitter IR Sensor * Nur bei 7456000 545 enthalten * Comes only with 7456000 545 Anschließen - Installation Beispiel...
-
Page 8: Verfügbares Zubehör
The currently valid EG declaration can be viewed and downloaded at the following URL: https:\\shop.kindermann.de\erp\KCO\avs\7\7456\7456000543\12_Zertifizierungen\CE7456000543-5.pdf 7456 000 543/7456 000544/7456 000545 D/GB 2019-11/842 121 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
