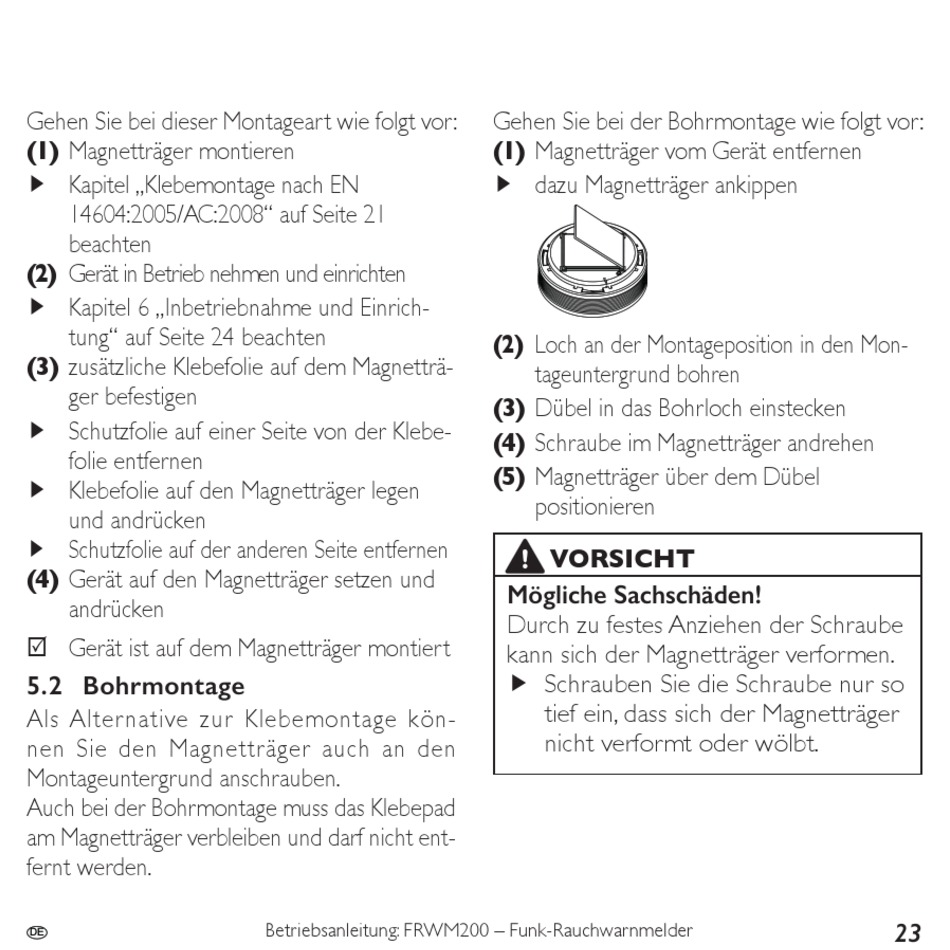

Jung FRWM200 Operating Manual page 23

Gehen Sie bei dieser Montageart wie folgt vor:
(1) Magnetträger montieren
f Kapitel „Klebemontage nach EN
14604:2005/AC:2008" auf Seite 21
beachten
(2) Gerät in Betrieb nehmen und einrichten
f Kapitel 6 „Inbetriebnahme und Einrich-
tung" auf Seite 24 beachten
(3) zusätzliche Klebefolie auf dem Magnetträ-
ger befestigen
f Schutzfolie auf einer Seite von der Klebe-
folie entfernen
f Klebefolie auf den Magnetträger legen
und andrücken
f Schutzfolie auf der anderen Seite entfernen
(4) Gerät auf den Magnetträger setzen und
andrücken
5 Gerät ist auf dem Magnetträger montiert
5.2 Bohrmontage
Als Alternative zur Klebemontage kön-
nen Sie den Magnetträger auch an den
Montageuntergrund anschrauben.
Auch bei der Bohrmontage muss das Klebepad
am Magnetträger verbleiben und darf nicht ent-
fernt werden.
DE
Betriebsanleitung: FRWM200 – Funk-Rauchwarnmelder
Gehen Sie bei der Bohrmontage wie folgt vor:
(1) Magnetträger vom Gerät entfernen
f dazu Magnetträger ankippen
(2) Loch an der Montageposition in den Mon-
tageuntergrund bohren
(3) Dübel in das Bohrloch einstecken
(4) Schraube im Magnetträger andrehen
(5) Magnetträger über dem Dübel
positionieren
VORSICHT
Mögliche Sachschäden!
Durch zu festes Anziehen der Schraube
kann sich der Magnetträger verformen.
f Schrauben Sie die Schraube nur so
tief ein, dass sich der Magnetträger
nicht verformt oder wölbt.
23
