• Completa gestione dei parametri di fun-
zionamento delle schede degli apparecchi
collegati
• Possibilità di installare fino a 3 sonde
remote oltre a quella a bordo macchina
• Monitor TFT a colori, touchscreen da 4,3"
(risoluzione 480x272 pixel)
• Programma utente multilingua supportato
(Italiano, Inglese, Spagnolo, Francese, Te-
desco, Olandese, Ceco, Polacco, Rumeno)
• Completa gestione del comando remoto,
e di tutte le sue funzioni, attraverso il web
(solo versione SMARTWEB)

3.1. Alimentazione del sistema

I cronotermostati della serie SMART (WEB o
EASY) prevedono una tensione di alimentazione
di 12 Vdc (+10%/-15%) e sono dotati di una
batteria tampone al litio (tipo CR2032), instal-
lata al loro interno. L'autonomia della batteria
tampone è di circa 2 anni in assenza continua
di alimentazione, trascorso questo periodo di
tempo, alla riaccensione del cronotermostato,
sarà necessario reimpostare i parametri di data,
ora e giorno, ed eventualmente procedere alla
sostituzione della batteria. Per sostituire la bat-
teria tampone rimuovere il coperchio posteriore
del comando remoto e scollegare i morsetti di
tensione (M1). Svitare la vite A posta in basso
a sinitra (Fig. 1), facendo attenzione a non dan-
neggiare la sonda
NTC a bordo del
controllo. Estrar-
re e sostituire la
batteria B come
mostrato in figura
1. Rimontare la
rondella e fissarla
con la vite; ricol-
legare il morsetto
di tensione M1 e
richiudere il co-
perchio posteriore
una vota terminata
l'operazione.
cod. HG0060.00 W ed.A-1511
Il costruttore si riserva la facoltà di apportare le necessarie modifiche ai prodotti o alla documentazione.
IT
B
CR 2032

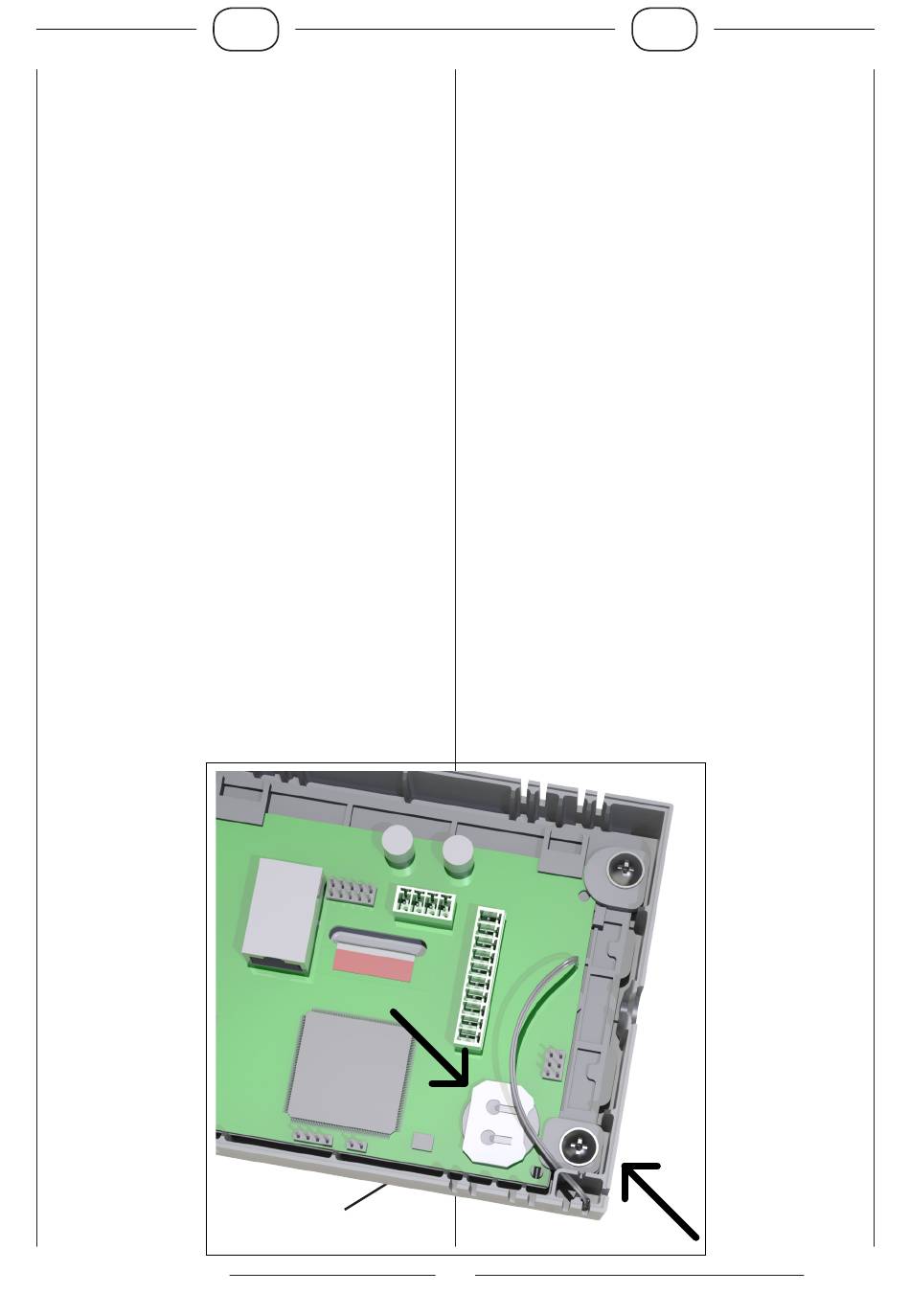

Fig. 1
• Option to install up to 3 remote probes
in addition the the probe on board of the
machine
• TFT colour monitor, 4.3" touchscreen
(480x272 pixel resolution)
• Multilanguage user program supported
(Italian, English, French, German, Dutch,
Czech, Polish, Rumanian)
• Full management of the remote control,
and of all its functions, through the web
(only for SMARTWEB version)
3.1. System Power Supply
The SMART (WEB or EASY) series chrono-
thermostats require a power supply of 12 Vdc
(+10%/-15%) and are fitted with a built-in lithium
buffer battery (type CR2032). The life of the
buffer battery lasts approximately 2 years without
a continuous power supply; after this period of
time, when the chronothermostat is switched on
again, the date, time and day parameters must
be reset and, if necessary, the battery must be
replaced. To replace the buffer battery, remove
the remote control back cover and disconnect
the voltage terminals (M1). Remove screw A
located in the bottom LH side (Fig. 1), making
sure not to damage the NTC probe on board
of the remote control. Extract and replace the
M1
12
GB
battery B as shown
in figure 1. Refit
the washer and fix
it with the screw;
reconnect the volt-
age terminal M1
and close the back
cover at the end of
the operation.
A
